密码锁课程设计报告

1. 项目背景

随着社会的发展和科技的进步，密码锁在日常生活中的应用越来越广泛。密码锁通过电子控制和加密算法，为用户提供了比传统机械锁更为便捷和安全的使用体验。本项目使用ATmega16单片机、矩阵键盘、LCD1602显示屏和蜂鸣器，设计并实现了一个密码锁系统，旨在通过实际动手操作，提高对单片机应用的理解和实践能力。

2. 系统概述

本系统由以下几个主要部分组成：

ATmega16单片机：作为系统的核心控制器，负责管理密码输入、验证、显示及控制蜂鸣器和LED指示灯。
矩阵键盘：提供用户输入接口，共16个按键，用于输入密码和控制系统功能。
LCD1602显示屏：用于显示当前系统状态、密码输入提示及修改提示等信息。
蜂鸣器：在密码输入错误或系统锁定时发出警报声。
LED指示灯：在密码正确时点亮，指示系统已解锁。

3. 系统原理

密码锁系统的工作流程如下：

系统初始化：上电后，系统初始化LCD显示屏、键盘及相关硬件接口，显示锁定状态。
密码输入：用户通过矩阵键盘输入密码，LCD显示屏实时显示用户输入的密码长度。
密码验证：当用户输入的密码长度达到设定值（如6位），系统对输入密码进行验证：
- 如果密码正确，LED指示灯点亮，显示屏显示“密码正确”提示，并清空输入缓冲区。
- 如果密码错误，蜂鸣器响起，显示屏显示“密码错误”提示，并清空输入缓冲区。错误次数累计，达到设定值后系统进入锁定状态。
密码修改：用户可通过特定按键进入密码修改模式，输入旧密码验证后可输入新密码进行修改。
系统锁定：当密码错误次数超过设定值，系统进入锁定状态，计时一段时间后自动解除锁定。

4. 硬件设计

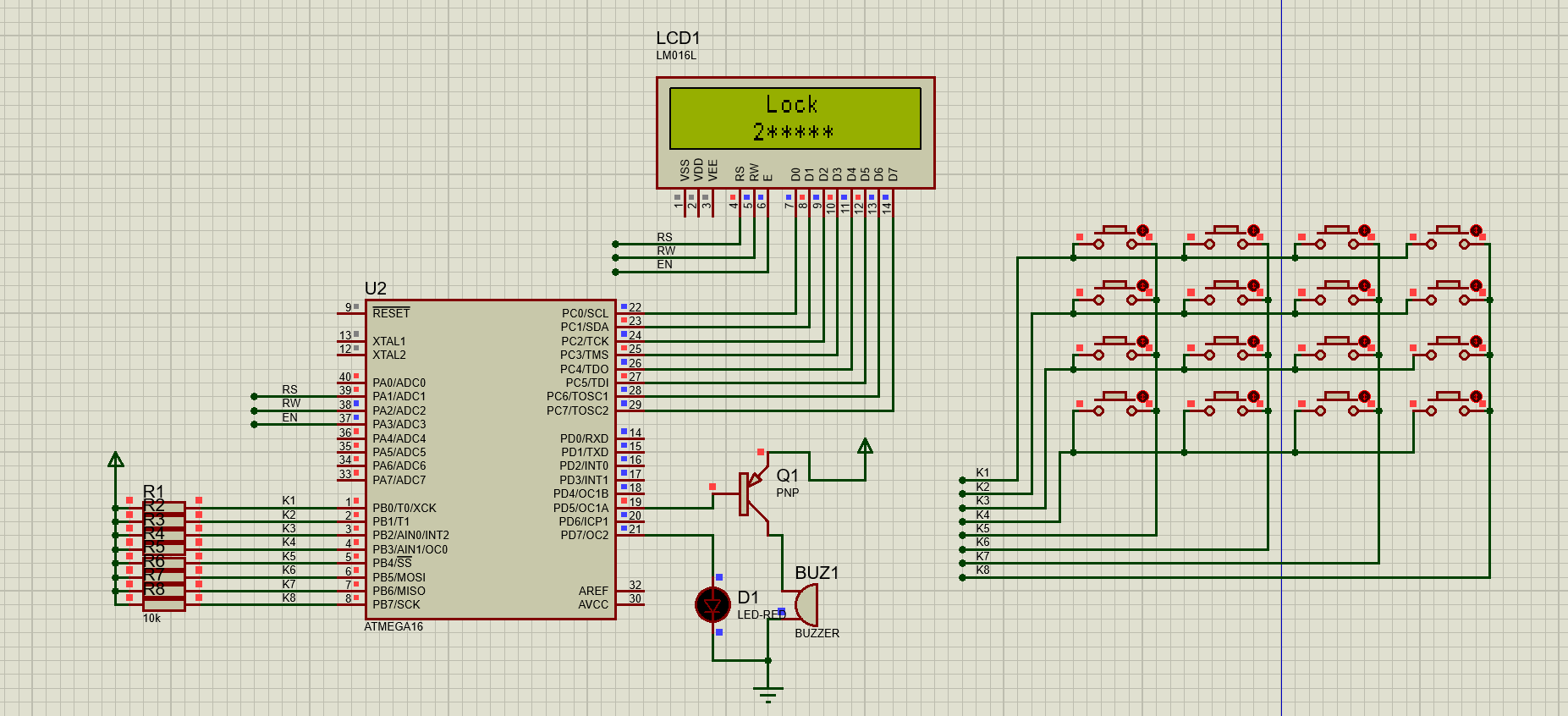

4.1 硬件连接

矩阵键盘：连接到单片机的PORTB，负责读取用户输入的按键值。
LCD1602显示屏：连接到单片机的PORTD，用于显示系统状态和用户提示信息。
蜂鸣器：连接到单片机的PORTD，用于发出警报声。
LED指示灯：连接到单片机的PORTD，用于指示系统解锁状态。

4.2 硬件配置

I/O口配置：
- PORTB配置为输入模式，用于读取矩阵键盘的按键输入。
- PORTD配置为输出模式，用于控制LCD显示屏、蜂鸣器和LED指示灯。
定时器配置：
- 使用定时器T0进行系统计时，触发定时中断，用于处理系统锁定时间的倒计时功能。

5. 软件设计

5.1 功能模块

初始化模块：初始化LCD显示屏、矩阵键盘、定时器等硬件资源。
按键扫描模块：通过轮询方式扫描矩阵键盘，获取用户输入的按键值。
密码处理模块：负责密码的输入、验证、修改及显示处理。
系统锁定模块：处理密码错误次数超过设定值后的系统锁定及解锁功能。
显示模块：负责LCD显示屏的内容更新，实时显示系统状态及用户提示信息。
定时器中断处理模块：用于系统定时计数及锁定时间的倒计时处理。

5.2 主要函数

getKeyBoardValue()：扫描矩阵键盘，返回按键值。
display_pwd()：显示用户输入的密码，使用“*”号遮盖实际密码。
main()：主函数，初始化系统并实现主控制流程。

5.3 系统流程

初始化：系统上电后，初始化硬件资源，显示锁定状态。
密码输入：用户通过矩阵键盘输入密码，显示屏显示输入长度。
密码验证：当输入长度达到6位时，系统验证密码是否正确。
密码修改：在密码修改模式下，用户输入旧密码验证通过后输入新密码进行修改。
系统锁定：当密码错误次数超过设定值，系统进入锁定状态，计时一段时间后自动解除锁定。

6. 总结

通过本项目的设计与实现，学习者可以深入理解密码锁系统的原理和实现过程，掌握单片机的硬件资源配置与软件编程技巧。同时，通过实际动手操作，提升了对电子设计与嵌入式系统开发的兴趣与能力。该项目不仅是对单片机知识的巩固，也是对综合应用能力的全面提升。

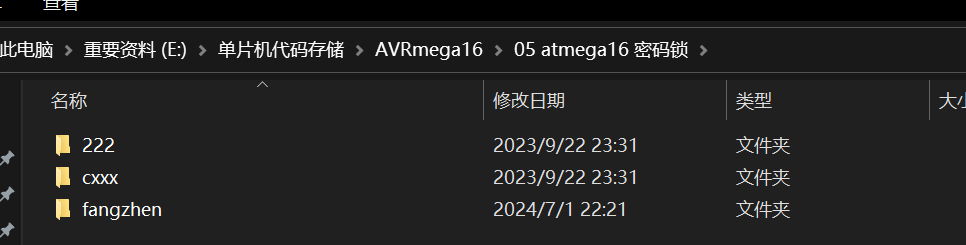

资源
