• 11个按键+LCD1602显示器+9个灯+蜂鸣器

• 打地鼠小游戏

• 就是九个灯泡，对应九个按键，灯泡有红黄蓝，每间隔一会儿就会亮一个灯，代表地鼠冒出来，按一下按键让灯泡灭掉代表打地鼠，红的三分，黄的两分，蓝的一分，

• 液晶显示屏显示得分，显示出剩余游戏时间

• 第10个按键 游戏开始按键，按下后，进入1分钟倒计时。

• 第11个按键 游戏复位，复位到游戏没开始之前的状态

• 倒计时没结束的时候，打地鼠游戏。

• 倒计时结束后，蜂鸣器响，屏幕闪烁得分内容

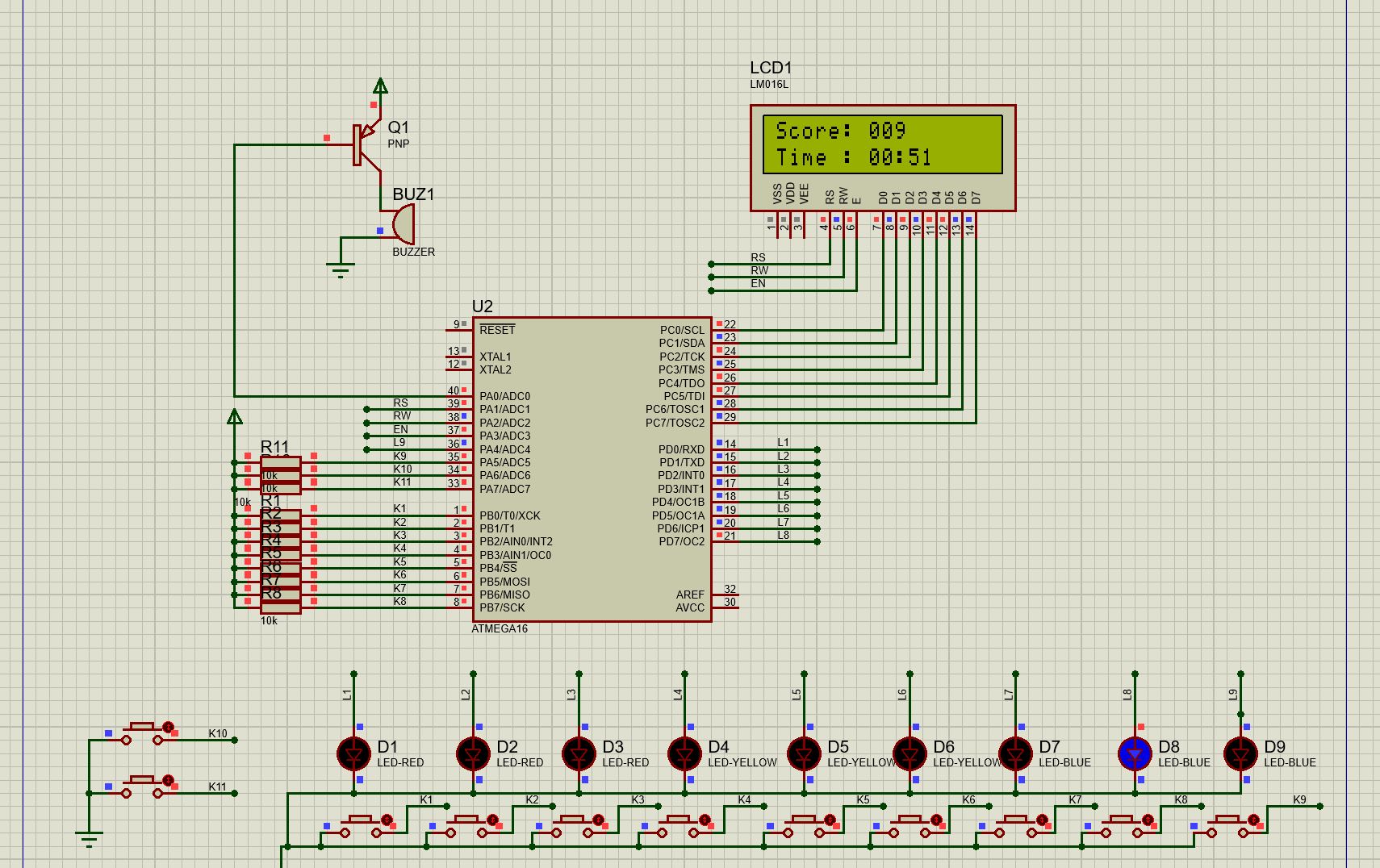

04 atmega16打地鼠游戏 打地鼠游戏仿真：

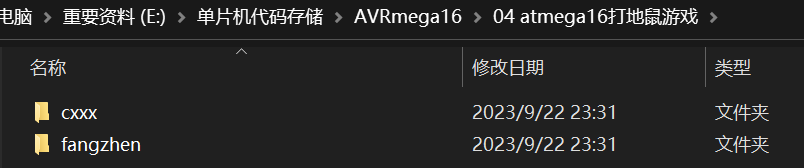

仿真和c代码：

ATmega16打地鼠小游戏

项目背景

打地鼠是一款经典的街机游戏，通过模拟地鼠的随机出现和玩家的快速反应来获得乐趣和挑战。这种游戏不仅能够锻炼玩家的反应速度和手眼协调能力，还能够通过电子制作的过程，让学习者深入了解单片机的应用和编程。本项目通过使用ATmega16单片机，结合矩阵键盘、LED灯、蜂鸣器和LCD1602显示屏，制作了一个简易的打地鼠小游戏。

系统原理

整个系统主要分为以下几个部分：

1. 按键输入：使用矩阵键盘进行按键输入检测，其中9个按键用于打击地鼠，1个按键用于开始游戏，1个按键用于复位游戏。

2. LED灯控制：通过单片机控制9个LED灯，模拟地鼠的随机出现。不同颜色的LED灯对应不同的得分。

3. 蜂鸣器提示：当游戏时间结束时，通过蜂鸣器发出声音提示，增强游戏的互动性。

4. LCD显示：使用LCD1602显示屏实时显示当前得分和剩余时间，使玩家能够直观地看到自己的游戏进展和剩余时间。

主要功能

1. 游戏开始：按下第10个按键，游戏开始，进入1分钟倒计时。

2. 随机出现地鼠：每隔一段时间随机点亮一个LED灯，表示地鼠出现，玩家需要在限定时间内按下对应按键。

3. 得分显示：根据玩家按下的按键判断是否击中地鼠，并根据LED灯的颜色给予不同的分数，实时更新在LCD显示屏上。

   • 红色灯：3分

   • 黄色灯：2分

   • 蓝色灯：1分

4. 时间倒计时：LCD显示屏实时显示剩余时间，当时间结束时，游戏自动结束。

5. 游戏结束提示：倒计时结束后，蜂鸣器响起，并且LCD显示屏闪烁显示最终得分。

6. 游戏复位：按下第11个按键，游戏复位，清空当前分数和时间，恢复到游戏开始前的状态。

详细功能实现

1. 硬件初始化：

   • 配置ATmega16的I/O口，用于连接LED灯、矩阵键盘、蜂鸣器和LCD显示屏。

   • 初始化LCD显示屏，设置初始显示内容。

2. 按键检测：

   • 使用轮询方法检测矩阵键盘的按键输入，通过特定函数返回当前按下的按键值。

   • 不同的按键值对应不同的操作，如开始游戏、复位游戏和打击地鼠。

3. LED控制：

   • 使用特定函数控制9个LED灯的点亮和熄灭。

   • 系统根据随机数种子生成随机数，点亮相应的LED灯，模拟地鼠的随机出现。

4. 游戏逻辑：

   • 游戏开始后，每隔一段时间随机点亮一个LED灯，玩家需要在限定时间内按下对应的按键。

   • 根据玩家按下的按键判断是否击中地鼠，并给予相应的分数。

   • 实时更新LCD显示屏上的当前得分和剩余时间。

5. 时间控制：

   • 使用定时器实现1分钟倒计时，每秒钟刷新一次剩余时间。

   • 当时间结束时，蜂鸣器响起，提示游戏结束。

6. 复位功能：

   • 按下复位键，清空当前游戏参数，恢复到游戏初始状态，等待玩家再次开始游戏。

总结

通过本项目，学习者可以深入了解如何使用ATmega16单片机实现一个交互式的打地鼠小游戏。这不仅涉及单片机的基础知识，还包括按键输入检测、LED灯控制、蜂鸣器提示、LCD显示等多种外围设备的使用。通过实际动手制作，能够更好地掌握单片机的应用和编程技巧，同时享受电子制作的乐趣。
