atmega16矩阵键盘电话拨号

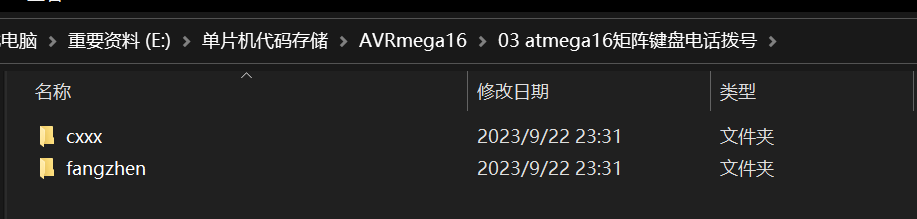

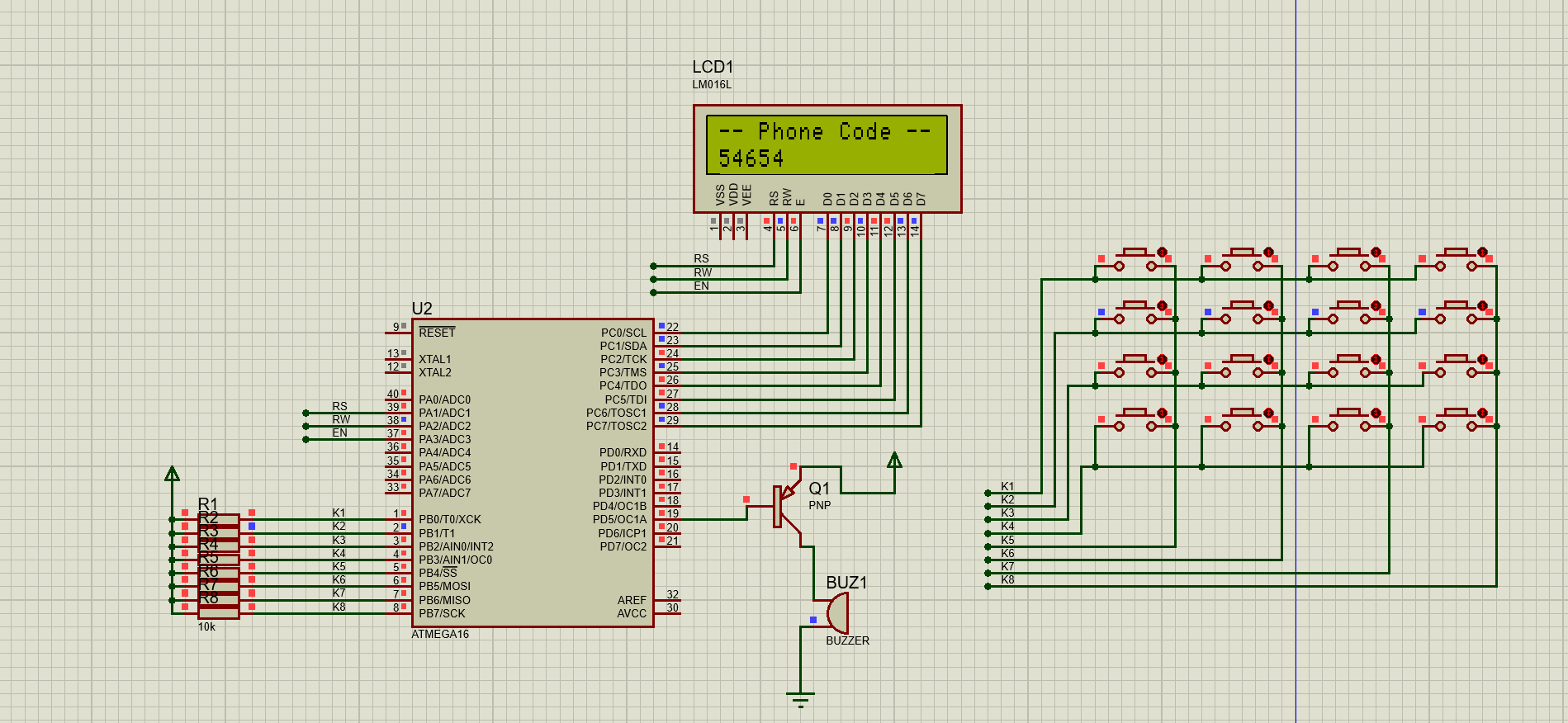

c代码和仿真图：

使用ATmega16实现矩阵键盘电话拨号功能

项目背景

在电子设计和嵌入式系统开发中，矩阵键盘是常见的人机交互方式。它可以实现较多按键的输入，同时节省单片机的I/O资源。结合LCD显示和蜂鸣器，可以设计出简单而实用的电话拨号系统。本项目基于ATmega16单片机，通过矩阵键盘输入号码，并在LCD屏幕上显示输入结果。

系统原理

系统通过矩阵键盘读取用户输入的号码，并将号码显示在LCD屏幕上。当输入达到一定数量（本项目设定为11个号码）时，系统会通过蜂鸣器发出提示音，表示拨号完成。用户可以通过特定按键（如*和#）执行删除和清空操作。

硬件结构

1. ATmega16单片机：作为系统核心，负责读取按键输入、控制LCD显示和蜂鸣器响声。

2. 矩阵键盘：提供用户输入接口，共有16个按键（4行4列）。

3. LCD显示屏：用于显示用户输入的电话号码。

4. 蜂鸣器：用于在拨号完成后提供声音提示。

主要功能

1. 拨号：用户通过矩阵键盘输入数字（0-9），系统会将输入的数字存储并显示在LCD屏幕上。

2. 显示：LCD显示屏实时更新显示输入的电话号码，方便用户查看和确认。

3. 删除：用户按下*键时，系统会删除最后一个输入的数字，并更新显示。

4. 清空：用户按下#键时，系统会清空已输入的所有号码，并更新显示。

5. 完成提示：当用户输入达到11个号码时，系统通过蜂鸣器发出提示音，并自动清空已输入的号码，为下一次输入做好准备。

详细功能描述

1. 拨号功能：

   • 用户通过矩阵键盘输入0-9的数字，每次输入后，系统会将数字存储到一个数组中，并刷新LCD显示屏。

   • 每次有效输入（0-9）后，蜂鸣器短暂响起提示用户输入成功。

2. 删除功能：

   • 用户按下*键时，系统会删除已输入的最后一个数字，并更新显示。

   • 蜂鸣器会短暂响起提示删除操作成功。

3. 清空功能：

   • 用户按下#键时，系统会清空已输入的所有号码，并刷新显示。

   • 蜂鸣器会短暂响起提示清空操作成功。

4. 完成提示功能：

   • 当用户输入达到11个数字时，系统会通过蜂鸣器发出一系列短暂响声，提示拨号完成。

   • 系统会自动清空已输入的号码，为下一次输入准备。

总结

本项目通过ATmega16单片机实现了矩阵键盘的电话拨号功能，用户可以通过简单的按键操作完成电话号码的输入、删除和清空。LCD显示屏提供了实时的输入反馈，蜂鸣器则在关键操作时给予声音提示。此设计不仅展示了矩阵键盘的应用，还体现了单片机在嵌入式系统中的灵活性和强大功能。

资源

https://docs.qq.com/sheet/DUEdqZ2lmbmR6UVdU?u=bdf8eeb84961492ba2b62f7bfee641ea&tab=BB08J2
