蜂鸣器音乐播放设计课程报告

1. 项目背景

音乐是人类生活中不可或缺的一部分,利用电子设备播放简单的音乐可以应用于许多场景,如报警系统、电子玩具等。本项目使用ATmega16单片机和蜂鸣器,通过编程实现了一首简短的音乐《天空之城》的播放。通过这个项目,可以加深对单片机定时器、PWM(脉宽调制)以及蜂鸣器等硬件的理解和应用。

2. 系统概述

2.1 系统组成

本系统由以下主要部分组成:

  1. ATmega16单片机:核心控制器,负责音乐数据的处理、定时器的设置以及蜂鸣器的控制。

  2. 蜂鸣器:通过PWM信号驱动发声,播放指定频率的音符。

  3. LCD1602显示屏:用于显示当前播放的音乐名称或其他提示信息。

2.2 系统原理

  1. 音符频率定义:根据音乐的音阶,定义各个音符的频率。使用宏定义简化音符的频率设置。

  2. 定时器设置:利用单片机的定时器1产生PWM信号,驱动蜂鸣器发出不同频率的声音。

  3. 音乐播放控制:通过数组存储音乐音符和对应的节拍长度,根据数组内容依次播放各个音符,并控制节拍时长。

3. 硬件设计

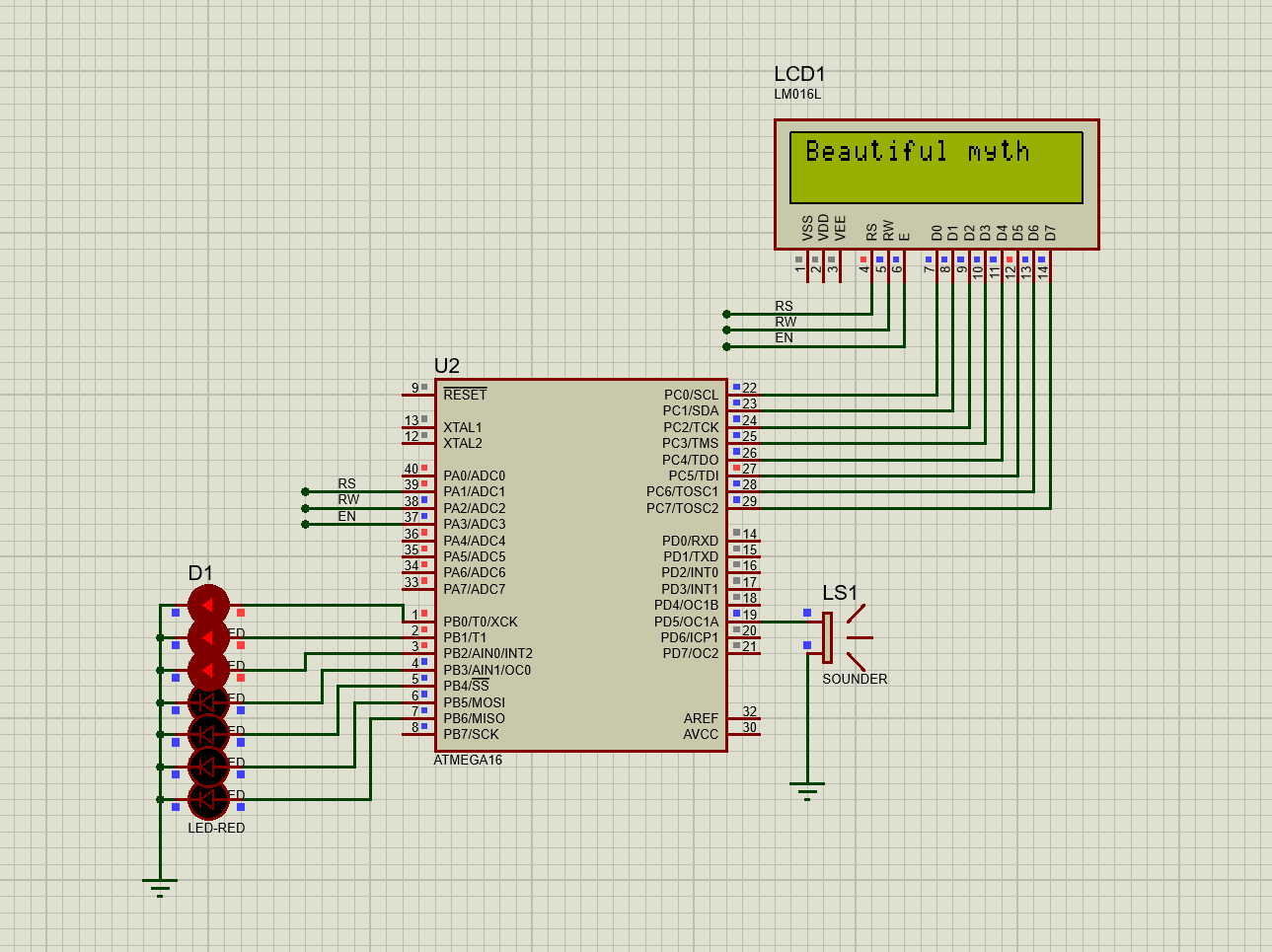

3.1 硬件连接

  1. 蜂鸣器:连接到ATmega16的PD5引脚,通过PWM信号控制发声。

  2. LCD1602显示屏:连接到单片机的PORTD,用于显示当前播放的音乐名称。

3.2 硬件配置

  1. I/O口配置

    • 将PD5配置为输出模式,用于输出PWM信号驱动蜂鸣器。

    • 将PORTB配置为输出模式,用于控制音符的频率显示。

  2. 定时器配置

    • 使用定时器1配置为CTC(清零计数器)模式,设置OCR1A寄存器以产生不同频率的PWM信号。

4. 软件设计

4.1 功能模块

  1. 初始化模块:初始化LCD显示屏、蜂鸣器及定时器。

  2. 音乐数据模块:定义音乐音符及对应的节拍长度。

  3. 播放控制模块:根据音乐数据,依次播放每个音符并控制节拍时长。

  4. 显示模块:在LCD显示屏上显示当前播放的音乐名称。

4.2 主要函数

  1. timer1_init():初始化定时器1,配置为CTC模式,设置PWM信号输出。

  2. contorl_A():根据音符频率,设置PORTB的输出状态,用于调试和显示。

  3. delay1():实现节拍控制的延时函数。

  4. main():主函数,初始化系统并循环播放音乐。

4.3 系统流程

  1. 系统初始化:初始化LCD显示屏、蜂鸣器及定时器,并显示初始信息。

  2. 音乐播放:从音乐数组中读取音符频率和节拍长度,设置定时器输出PWM信号驱动蜂鸣器发声。

  3. 节拍控制:根据节拍数组控制每个音符的播放时长,通过延时函数实现。

5. 详细实现

5.1 音符频率定义

使用宏定义各个音符的频率,简化代码编写:

c
#define L1 262 #define L2 286 #define L3 311 #define L4 349 #define L5 392 #define L6 440 #define L7 494 #define Z1 523 #define Z2 587 #define Z3 659 #define Z4 698 #define Z5 784 #define Z6 880 #define Z7 987 #define H1 1046 #define H2 1174 #define H3 1318 #define H4 1396 #define H5 1567 #define H6 1760 #define H7 1975

5.2 定时器初始化

配置定时器1为CTC模式,设置PWM输出:

c
void timer1_init(void) { DDRD |= 0x20; // PD5 (OCR1A) 输出模式 脉冲驱动发声 TCCR1B = 0x00; // 关闭 T1 TCNT1H = 0x00; TCNT1L = 0x00; OCR1AH = 0x00; OCR1AL = 0x00; OCR1BH = 0x00; }

5.3 音乐播放控制

通过数组存储音乐音符和节拍长度,并依次播放:

c
const unsigned int music0[] = { L6, Z3, L7, L6, Z1, Z2, Z1, Z3, L6, Z6, Z5, Z6, Z5, Z2, Z4, Z3, Z3, L6, Z6, Z5, Z2, Z3, Z4, Z3, Z1, L6, Z3, Z2, L7, L6, 0xff }; const unsigned char music0_JP[] = { 8, 8, 16, 4, 4, 4, 2, 16, 8, 8, 4, 4, 4, 4, 4, 4, 16, 8, 8, 4, 4, 4, 4, 16, 16, 8, 8, 8, 4, 24 }; void main(void) { LCD_init(); timer1_init(); DDRB = 0XFF; LCD_write_str(0, 0, "Beautiful myth "); while (1) { delay_nms(10); u = 0; while (music0[u] != 0xff) { OCR1A = 1000000 / music0[u] / 2; contorl_A(music0[u]); for (t = 0; t < music0_JP[u]; t++) delay1(); u++; } } }

5.4 音符显示控制

根据当前音符频率,设置PORTB的输出状态:

c
void contorl_A(unsigned int munum) { if (munum == L1 || munum == Z1 || munum == H1) { PORTB = 0x01; } else if (munum == L2 || munum == Z2 || munum == H2) { PORTB = 0x03; } else if (munum == L3 || munum == Z3 || munum == H3) { PORTB = 0x07; } else if (munum == L4 || munum == Z4 || munum == H4) { PORTB = 0x0f; } else if (munum == L5 || munum == Z5 || munum == H5) { PORTB = 0x1f; } else if (munum == L6 || munum == Z6 || munum == H6) { PORTB = 0x3f; } else if (munum == L7 || munum == Z7 || munum == H7) { PORTB = 0x7f; } }

6. 总结

通过本项目的设计与实现,学习者可以深入理解如何利用单片机和蜂鸣器播放音乐,掌握定时器的配置及PWM信号的应用。同时,通过编写代码实现音乐播放过程,提高了编程能力和解决问题的能力。该项目不仅是一种理论知识的实践应用,也是一次有趣的电子制作体验。
