为了便于开发，我做了一块扩展板子：

https://blog.csdn.net/x1131230123/article/details/108772807

扩展板有一些常用器件，这样开发MSP430 F5529程序的时候，就不用杜邦线连接了。当然也可以选择杜邦线连接器件，效果都一样。

功能要求：

1.在oled屏上面显示出年月日，小时，分钟，秒，可以通过按键来调整时间

2.一个闹钟功能，通过按键设置闹钟的时间，到点了需要蜂鸣器响和LED闪烁

3.一个倒计时，跟闹钟差不多，也是通过按键设置时间，到时间了LED闪烁

硬件上需求：

1 蜂鸣器一个，有源蜂鸣器和无源蜂鸣器都可以。闹钟到了或者倒计时到了都需要响。

连接：

c
蜂鸣器----------MSP430
VCC------------3.3V
GND------------GND
DATA------------引脚P2.4    TA2.1/PWM

2 板子上自带小灯1，P1.0，闹钟时间到了这个小灯闪烁。

3 板子上自带小灯2，P4.7，倒计时时间到了这个小灯闪烁。

4 OLED 接线

c
//OLED----MSP430
//VCC-----3.3V
//GND-----GND
//D0------P3.2
//D1------P3.0
//RES-----P2.0
//DC------P2.2
//CS------P8.1

5 板子上自带的2个按键。

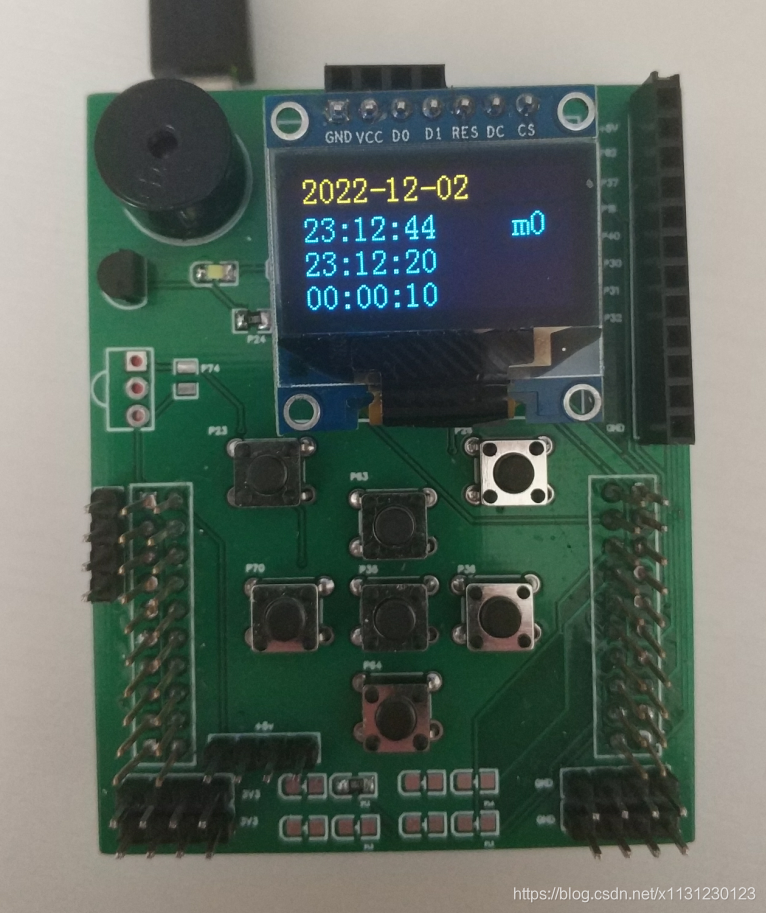

效果：

第一排显示年月日

第二排显示时分秒 和一个m数值

第三排显示闹钟时分秒

第四排显示倒计时时间

按键1可以调整m数值

m0正常显示

m1到m6 此时可以按键2调整年月日 时分秒

m7到m9 此时可以按键2调整闹钟时分秒

m10到m12 此时可以按键2调整倒计时时分秒

m13 此时可以按键2可以打开倒计时

代码：

https://github.com/xddun/blog_code_search
