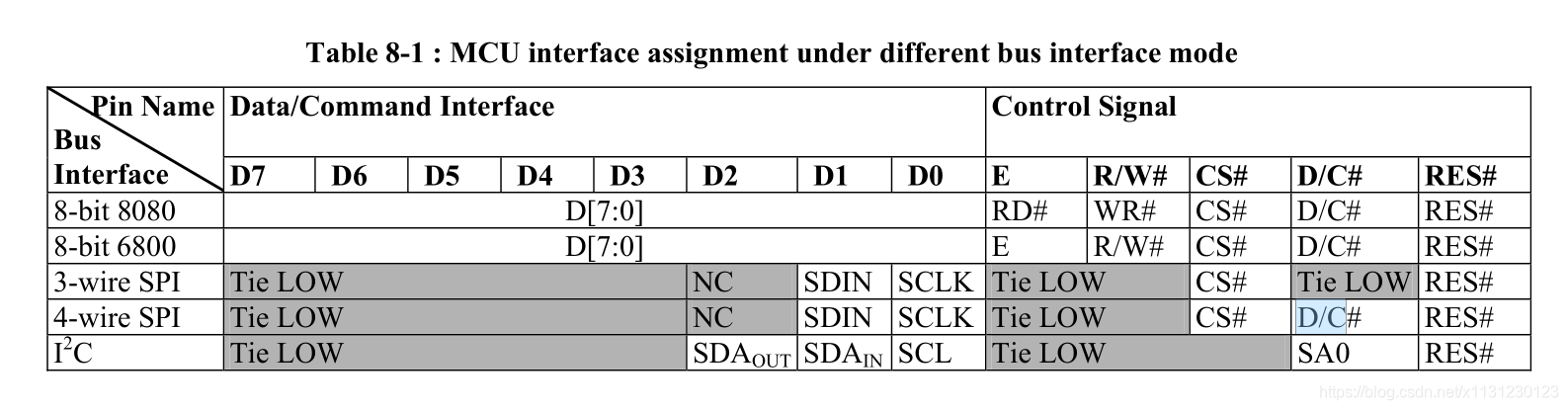

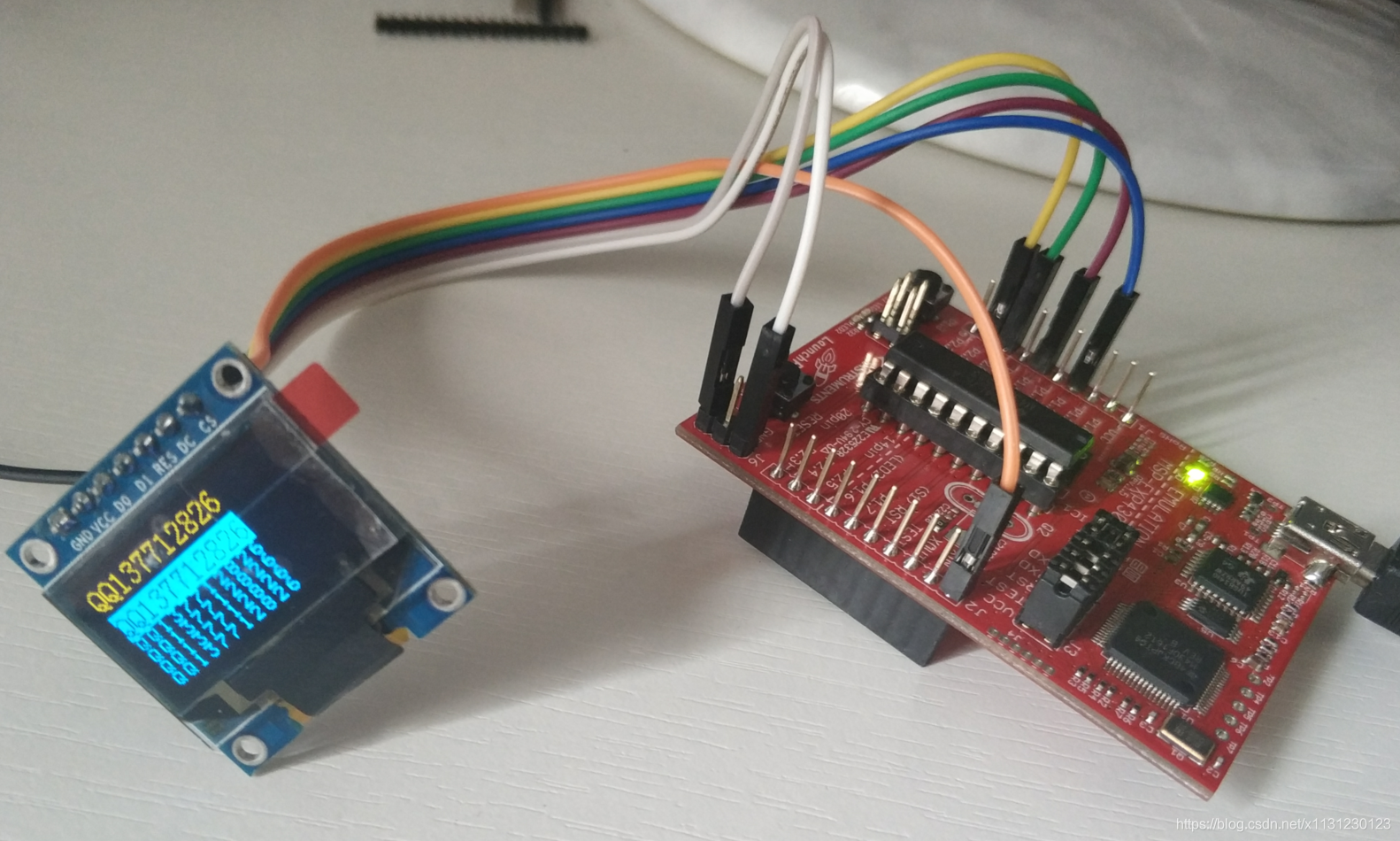

SSD1306通信方式靠硬件选择:
四线SPI(只针对SSD1306的一个名字)的OLED款式1
D0时钟 D1数据 RST复位 DC数据命令选择
四线SPI(只针对SSD1306的一个名字)的OLED款式2
D0时钟 D1数据 RST复位 DC数据命令选择 CS片选

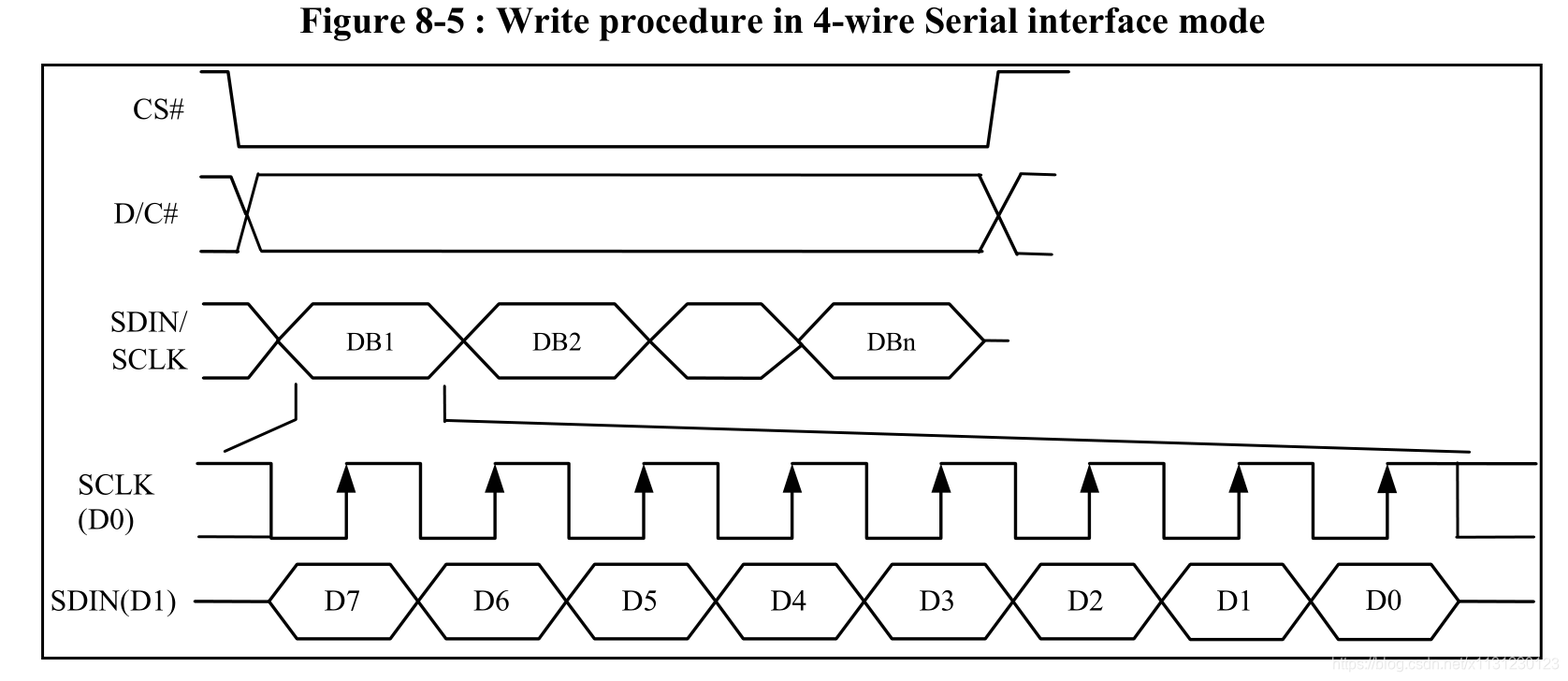

四线SPI模式的时序图,重点看,单片机是得在时钟上升沿给数据,一个字节先传输的最高位。但后面设置G2553的时候,却是需要下降沿给数据,搞不懂这里。

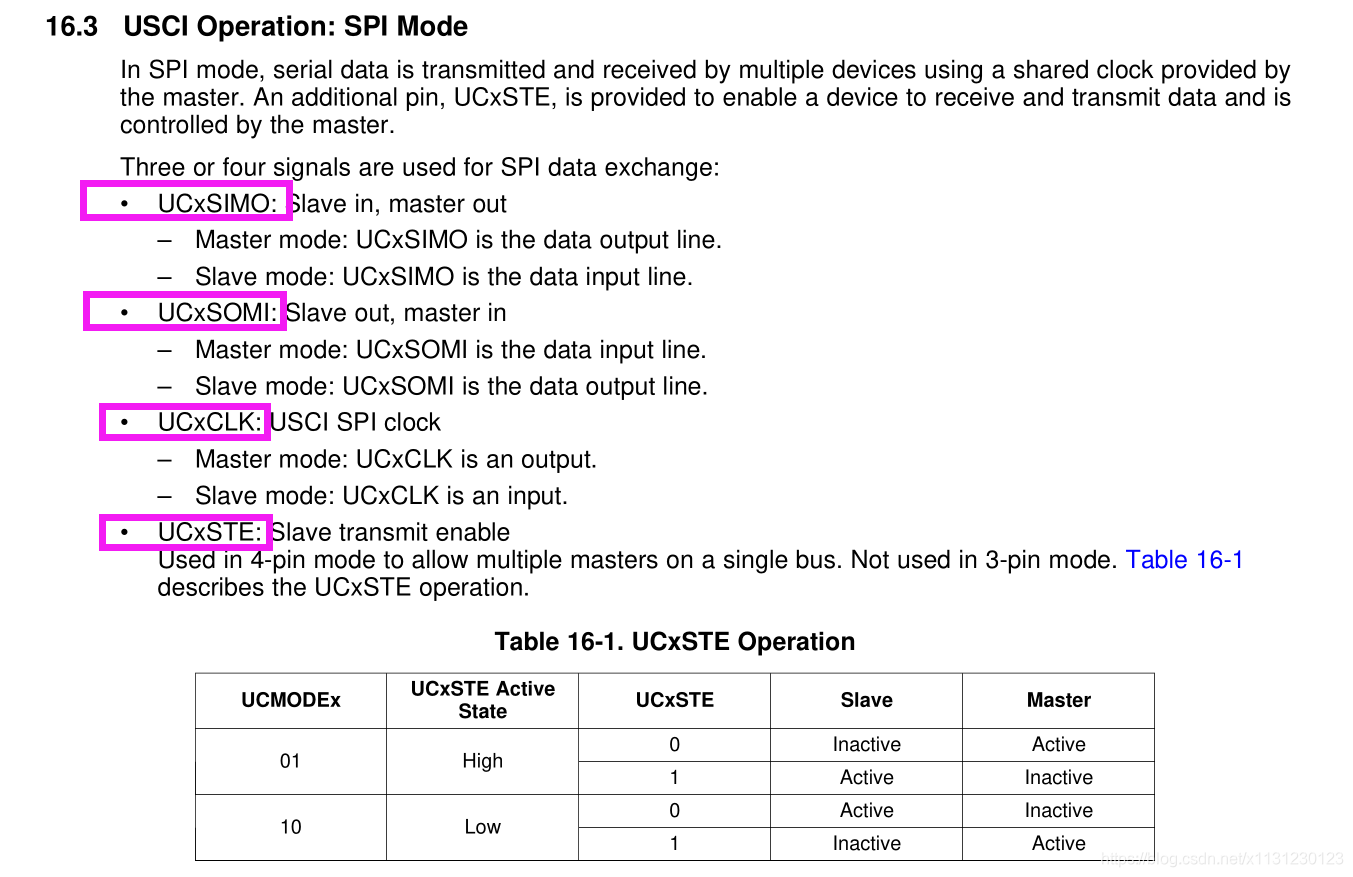

G2553中的SPI(Universal Serial Communication Interface, SPI Mode)USCI模块,
(1)四线是这四根线,最后一根STE是使能线。G2553可以选择STE是高电平使能还是低电平(调节寄存器)。

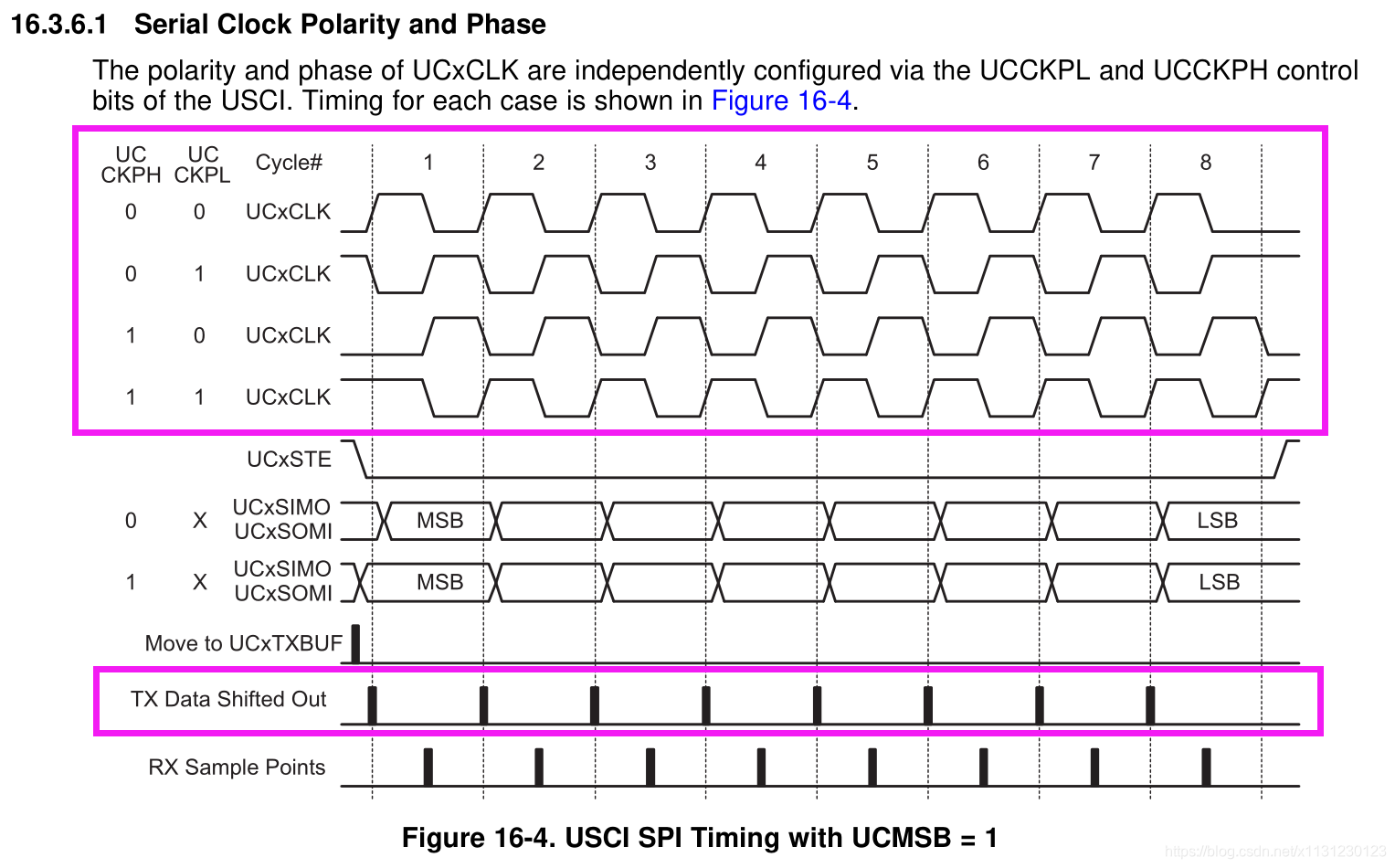

(2)时钟线的极性和相位是通过寄存器UCCKPL and UCCKPH 控制。控制SSD1306时候UCCKPL 是1才行。
(3)CS片选线可以直接接GND就好了。
c#include <msp430.h>
#include "oled.h"
// | G2 P1.2|-> Data Out (UCA0SIMO) --D1(OLED)
// | P1.1|<- Data In (UCA0SOMI)
// | P1.4|<- Serial Clock In (UCA0CLK) --D0(OLED)
// | P2.0|->RES(OLED) 任意指定一个引脚
// | P2.1|->DC(OLED) 任意指定一个引脚
// | GND|->CS(OLED) 直接接GND片选上OLED
int main(void)
{
WDTCTL = WDTPW + WDTHOLD; /* Stop WDT */
OLED_Init(); /* OLED初始化 */
OLED_ShowString(0, 0, "QQ742971636", 16, 1);
OLED_ShowString(0, 2, "QQ742971636", 16, 0);
OLED_ShowString(0, 4, "QQ742971636", 8, 1);
OLED_ShowString(0, 5, "QQ742971636", 8, 1);
OLED_ShowString(0, 6, "QQ742971636", 8, 1);
OLED_ShowString(0, 7, "QQ742971636", 8, 1);
while (1)
{
}
}
(4) SPI比IIC协议快,而且非常稳定,刷屏几乎是一瞬间完成。而且IIC需要地址,设置起来还挺费事的,SPI的线虽然看起来多,但其实并不麻烦。用了硬件SPI方式后,更喜欢OLED了。
