效果：

在这里插入图片描述

总结：

（1）网上没好用的源码；

（2）SSD1306地址是0X3C，7位地址模式。

（3）G2553手册确实介绍得很好。

（4）SSD1306写入命令顺序：开始信号-->等待UCB0TXIFG-->写入0X3C地址-->等待UCB0TXIFG->写入0X00控制字-->等待UCB0TXIFG-->写入命令字符-->等待UCB0TXIFG-->发送停止信号。

（5）SSD1306写入数据顺序：开始信号-->等待UCB0TXIFG-->写入0X3C地址-->等待UCB0TXIFG->写入0X40控制字-->等待UCB0TXIFG-->写入数据字符-->等待UCB0TXIFG-->发送停止信号。

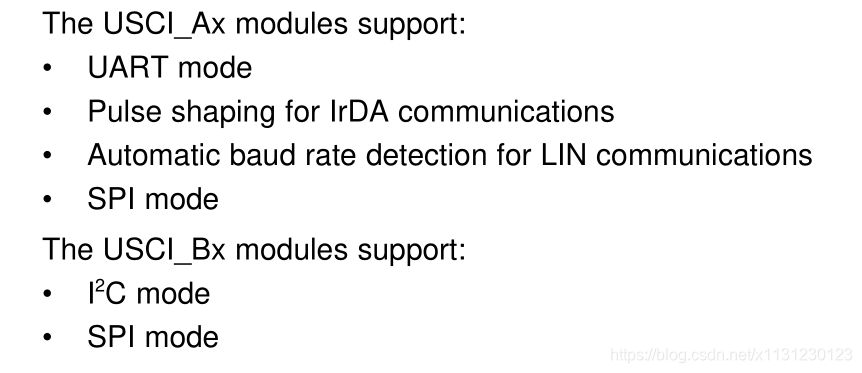

（6）USCI模块支持的东西不一样：

在这里插入图片描述

IIC通信的细节：

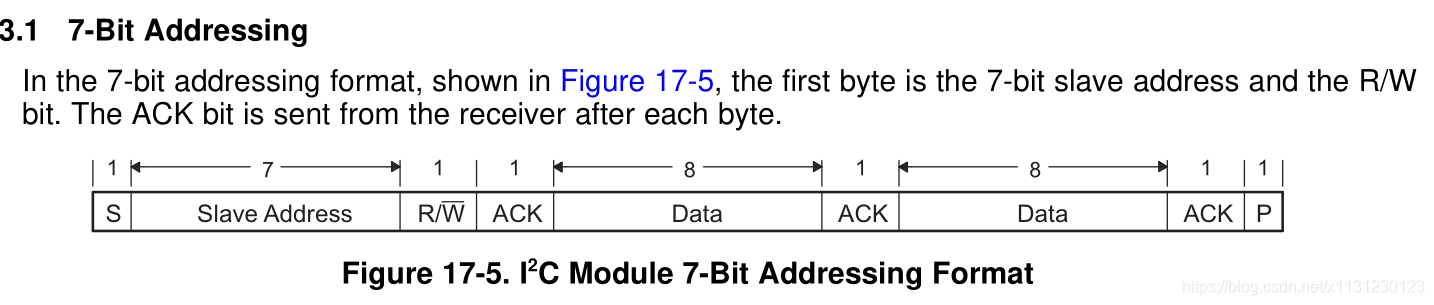

（1）是7位地址，最后一个表示读写，0是主机写入从机，很多器件地址都得考虑一下了。这和软件IIC有很大的区别。

在这里插入图片描述

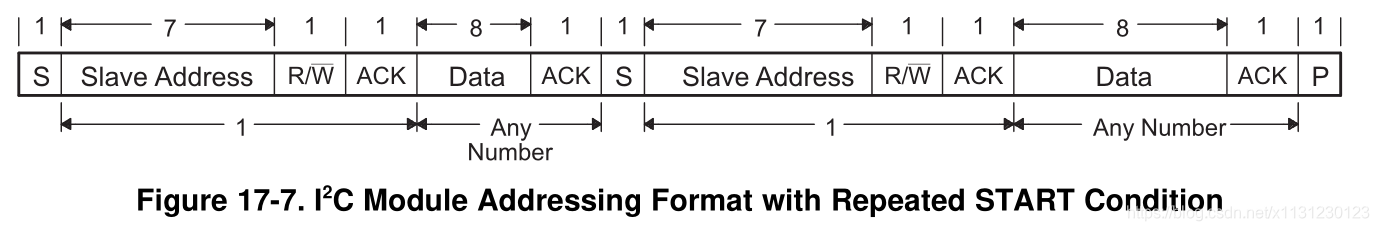

（2）不需要停止信号，数据线就可以重定义数据流方向。只需要在中途重新发开始信号，然后给的地址最后一位R/W决定一下，数据可以任意方向流动。搞完后还是发停止信号。

在这里插入图片描述

（3）IIC操作模式分为四种：从机发送者角色、从机接受者角色、主机发送者角色、主机接受者角色。

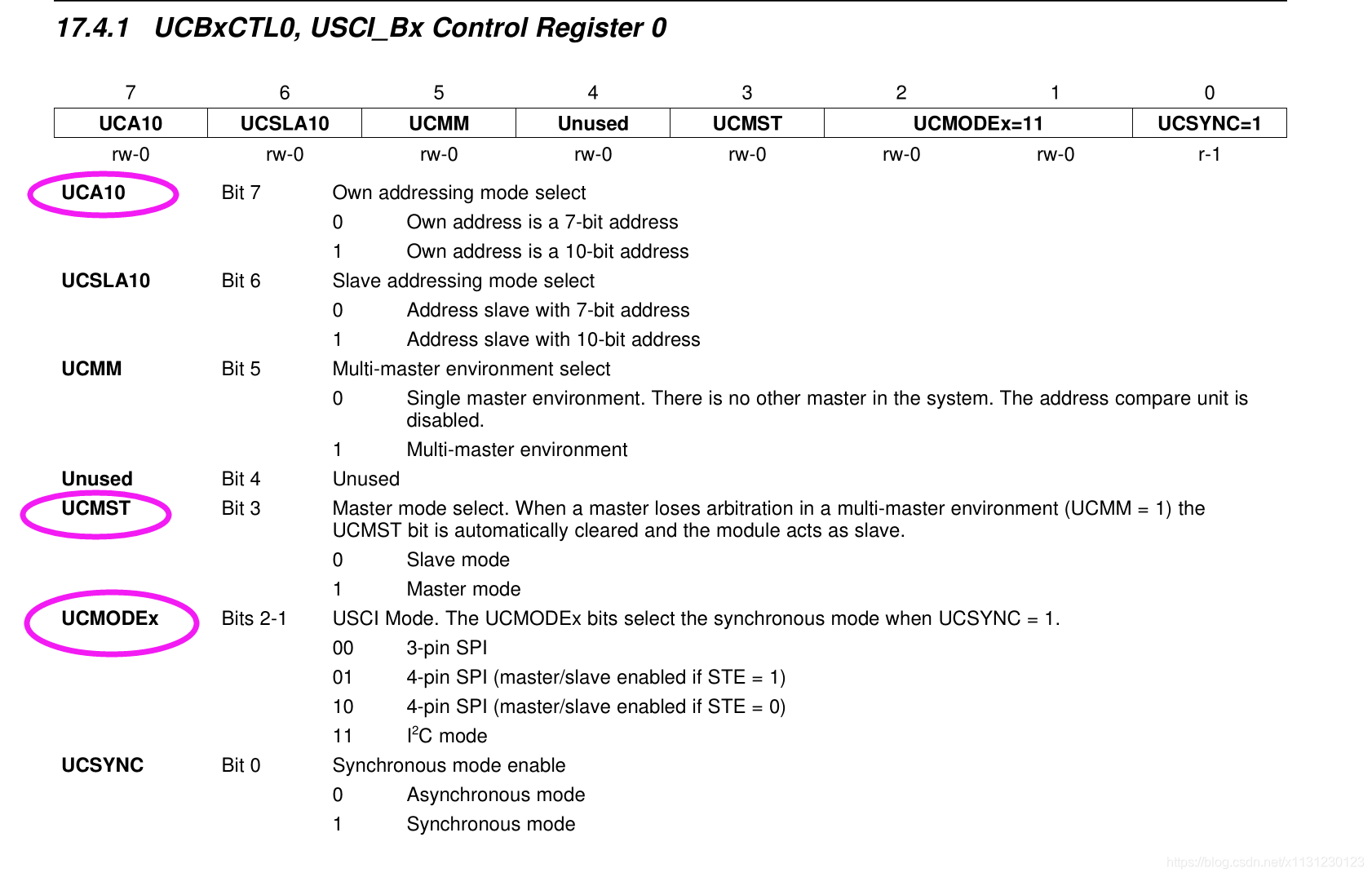

下图中，UCA10 Own addressing mode select是决定7位地址还是10位地址。UCMST Master是决定是从机还是主机。UCMODEx给11是IIC模式。

在这里插入图片描述

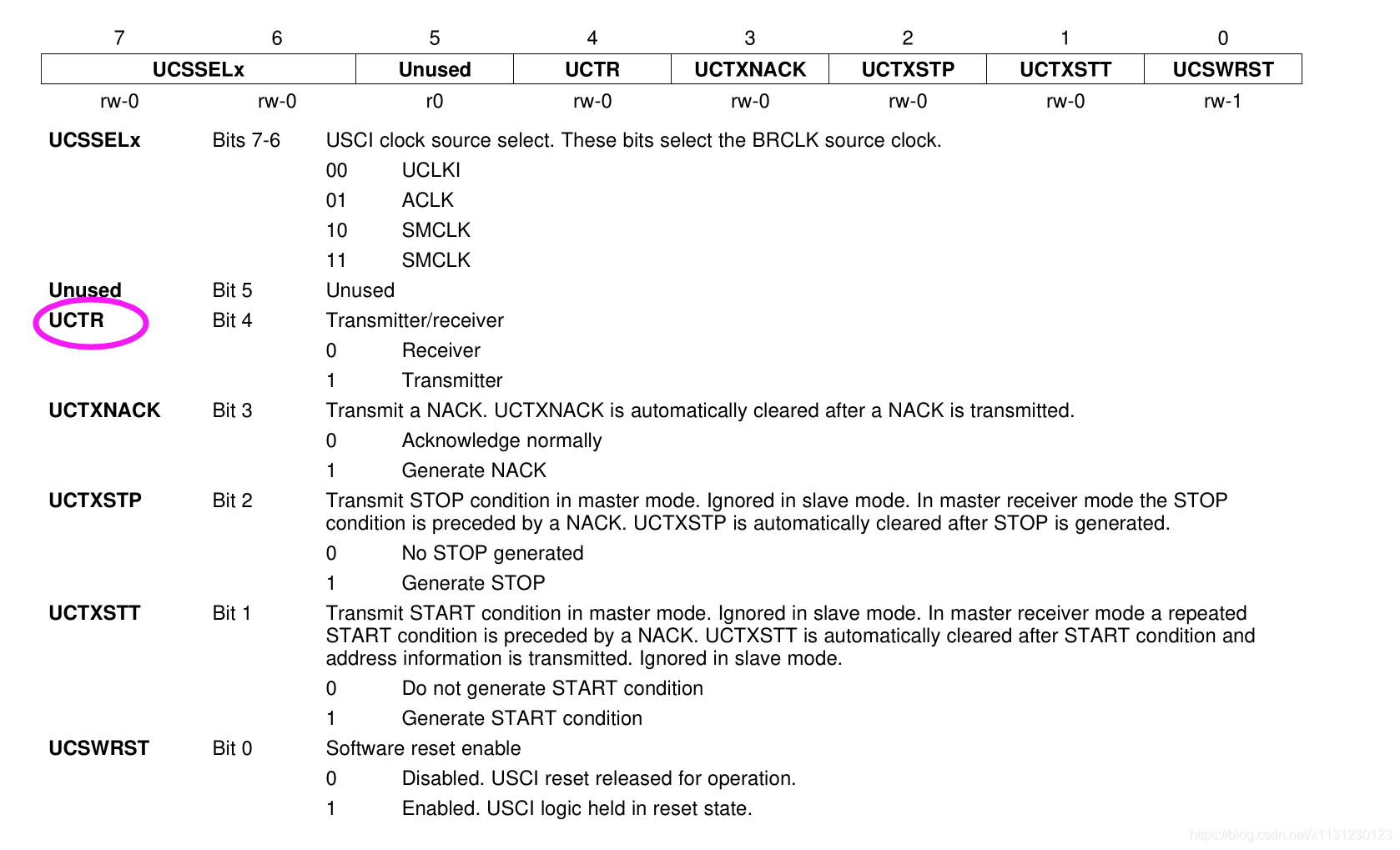

下图中UCTR是决定发送者还是接受者的。

在这里插入图片描述

（4）网上程序都使用了中断，好处就是中断处理利于程序健壮性，坏处就是看着有点跳跃，各有各的好吧。

（5）IIC说是能达到100K HZ时钟，但也是做好PCB，走线的线粗+线短，最好加个1K的上拉电阻。我做这个实验用的杜邦线，杜邦线搞的，时钟高了就直接无响应了。

（6）

滚动

http://www.51hei.com/bbs/dpj-180145-1.html

向右滚动显示

c
#include <msp430.h>
#include "oled.h"
#include "bmp.h"

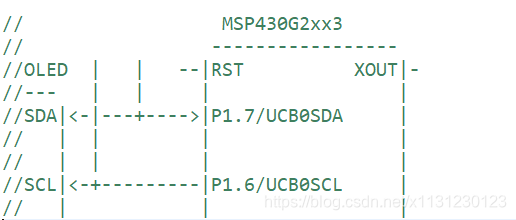

//                  MSP430G2xx3
//                 -----------------
//OLED  |   |   --|RST          XOUT|-
//---   |   |     |                 |
//SDA|<-|---+---->|P1.7/UCB0SDA     |
//   |  |         |                 |
//   |  |         |                 |
//SCL|<-+---------|P1.6/UCB0SCL     |
//   |            |                 |
int main(void)
{
    WDTCTL = WDTPW + WDTHOLD;                 // Stop WDT
    OLED_Init();
    delay_ms(100);
    OLED_DrawBMP(0, 0, 128, 64, BMP1);
    OLED_WrCmd(0x2e);//停止滚动
    OLED_WrCmd(0x26);//0x26向右 0x27向左
    OLED_WrCmd(0x00);//虚拟字节
    OLED_WrCmd(0x00);//起始页
    OLED_WrCmd(0x07);//速度
    OLED_WrCmd(0x07);//中止页
    OLED_WrCmd(0x00);//虚拟字节
    OLED_WrCmd(0xff);//虚拟字节
    OLED_WrCmd(0x2f);//开启滚动
    while (1)
    {
    }
}

（7）控制像素点显示。unsigned char OLED_GRAM[128][8];导致G2553内存瘫痪了，这一点需要使用别的单片机实现，比如MSP430F5529。好像也可以依靠读取SSD1302中的数据，但只有8080接口或者6800接口，详见下面的图，有R/W选择的。

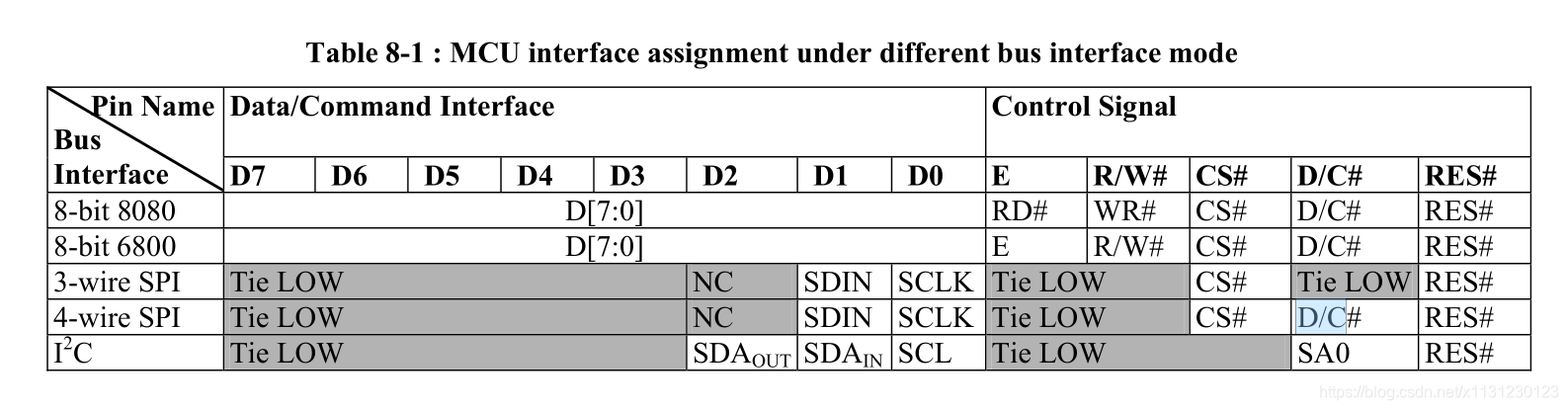

SSD1306通信方式靠硬件选择：

在这里插入图片描述
