ThingsBoard

ThingsBoard 是一个开源的物联网(IoT)平台,专注于设备管理、数据收集、处理和可视化,支持多种通信协议如 MQTT、CoAP 和 HTTP。它提供了强大的规则引擎和丰富的可视化工具,帮助用户快速构建智能能源、车队跟踪、智能农业等物联网应用。基于 Java 和 TypeScript 开发,ThingsBoard 拥有活跃的社区和详细的文档,采用 Apache 2.0 开源协议,适合各种规模的物联网项目,帮助用户高效管理和分析设备数据。

项目地址

https://github.com/thingsboard/thingsboard?tab=readme-ov-file

文档:https://thingsboard.io/docs/

开始

本教程的目标是演示 ThingsBoard 最常用功能的基本用法。你将学习如何:

  1. 将设备连接到 ThingsBoard;
  2. 从设备推送数据到 ThingsBoard;
  3. 构建实时用户仪表盘;
  4. 定义阈值并触发报警;
  5. 设置通过电子邮件、短信或其他系统的报警通知。

在本指南中,我们将通过连接和可视化温度传感器的数据来简化操作。

我安装了VM虚拟机,虚拟机安装Ubuntu22系统,安装docker:

https://www.dong-blog.fun/post/1970

thingsboard很吃资源,不要在1核1G的服务器里部署!

在服务器部署 thingsboard ,使用root命令行进行部署安装:

bash
mkdir -p ~/.mytb-data && sudo chown -R 799:799 ~/.mytb-data mkdir -p ~/.mytb-logs && sudo chown -R 799:799 ~/.mytb-logs docker run -it -p 8080:9090 -p 7070:7070 -p 1883:1883 -p 5683-5688:5683-5688/udp -v ~/.mytb-data:/data \ -v ~/.mytb-logs:/var/log/thingsboard --name mytb --restart always thingsboard/tb-postgres

ThingsBoard UI 可以通过以下 URL 访问:http://localhost:8080
你可以使用用户名 tenant@thingsboard.org 和密码 tenant 登录。更多关于演示账户的信息请参考 这里

因为我是VMware虚拟机里部署,也可以用 ip a 查看虚拟机IP,然后在Windows机器访问,比如我访问:http://10.100.80.98:8080/


步骤 1:创建设备

我们将添加一个设备,该设备将向 ThingsBoard 平台传输以下数据:设备名称和温度读数(作为遥测数据)。

  1. 登录到你的 ThingsBoard 实例,进入 “实体” 部分的 “设备” 页面;
  2. 点击表格右上角的 “+” 图标,然后从下拉菜单中选择 “添加新设备”
  3. 输入设备名称,例如 “我的新设备”。此时无需其他更改,点击 “添加”
  4. 将打开一个窗口,你可以检查设备与 ThingsBoard 的连接。此步骤是可选的。我们先关闭此窗口,稍后详细检查连接;
  5. 恭喜!你已成功添加了第一个设备。当你添加更多设备时,它们会按创建时间排序,最新的设备会显示在表格顶部。

添加新设备时,你会收到通知。你可以通过点击右上角的 “铃铛” 图标查看通知。

可以直接直接命令发送数据:


可以看到命令本身就是数据透传:

# http协议 curl -v -X POST http://10.100.80.98:8080/api/v1/H8VR5eYTYXnVQGHGwnOP/telemetry --header Content-Type:application/json --data "{temperature:25}" # mqtt协议 mosquitto_pub -d -q 1 -h 10.100.80.98 -p 1883 -t v1/devices/me/telemetry -u "H8VR5eYTYXnVQGHGwnOP" -m "{temperature:25}"

步骤 2:连接设备

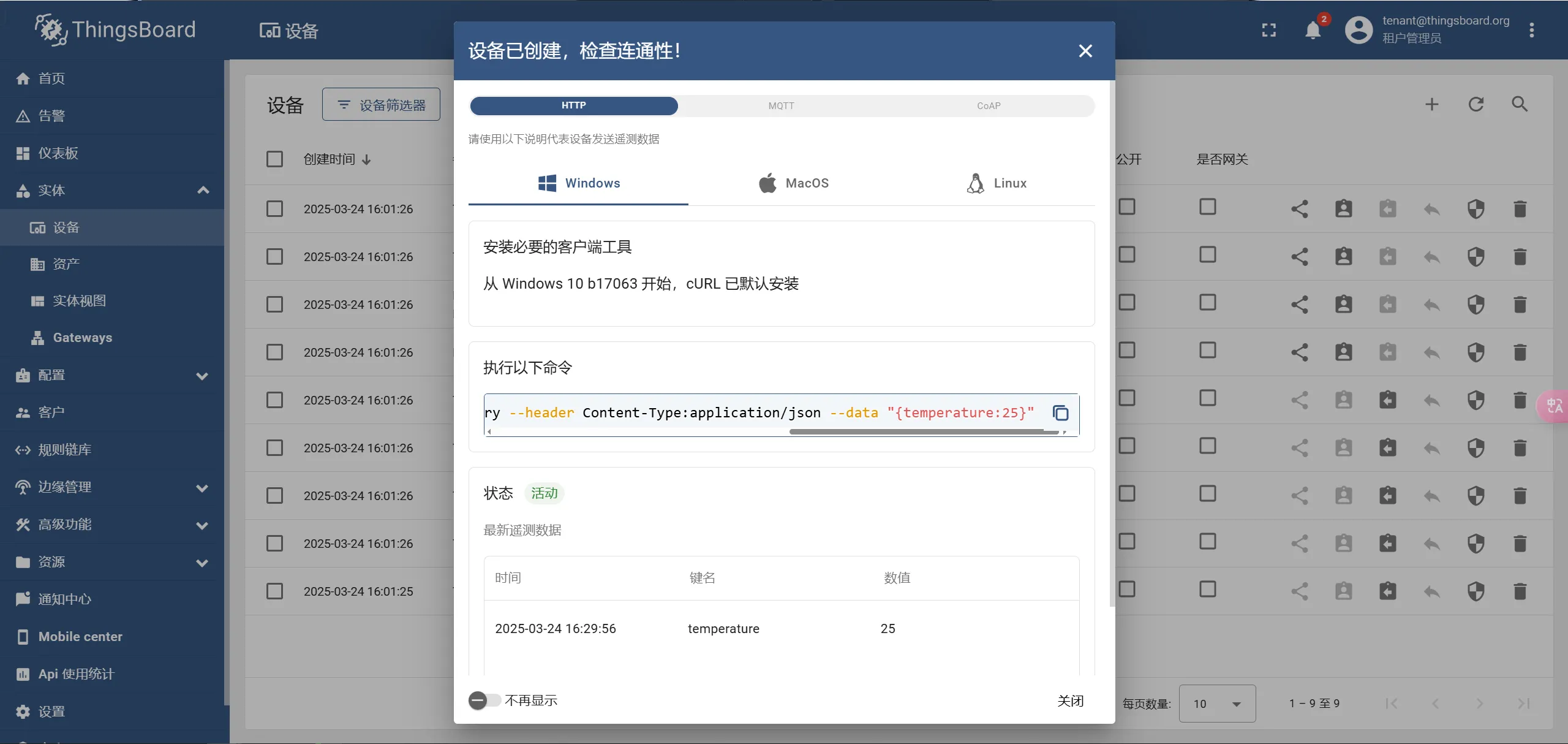

现在,让我们检查设备与 ThingsBoard 平台的连接。为此,使用 “检查连接性” 功能代表你的设备发布遥测数据(例如温度读数)。

  1. 点击你的设备,然后在 “设备详情” 窗口中点击 “检查连接性” 按钮;
  2. 在打开的窗口中选择消息协议和操作系统。安装必要的客户端工具并复制命令;
  3. 执行复制的命令。成功发布温度读数后,设备状态应从 “未激活” 变为 “激活”,并且你应该看到发布的温度读数。现在关闭连接性窗口。

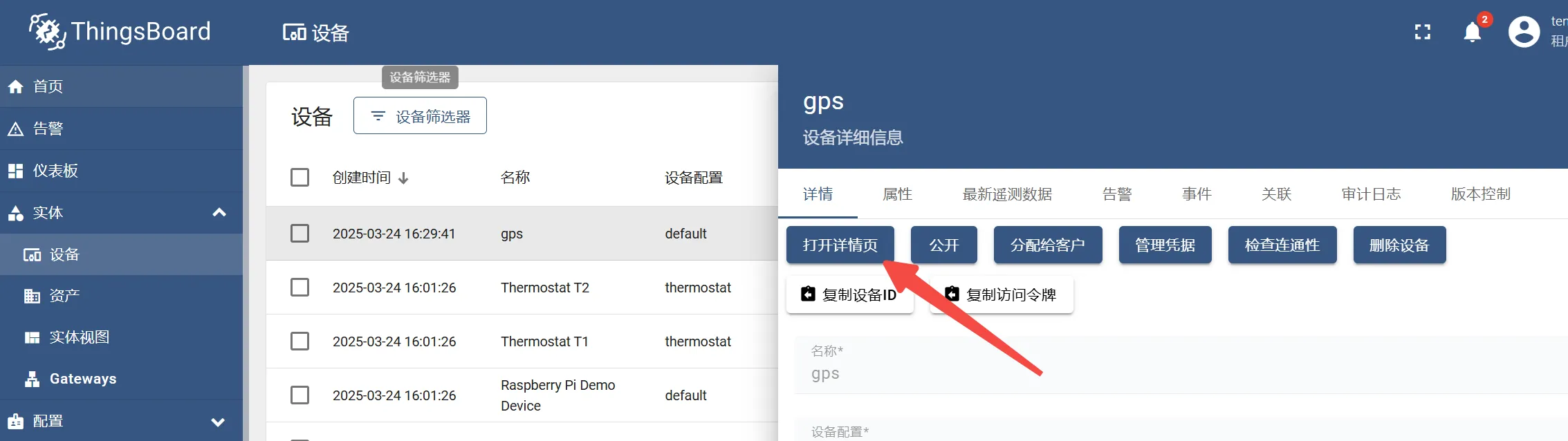

点这里:


然后点这里:

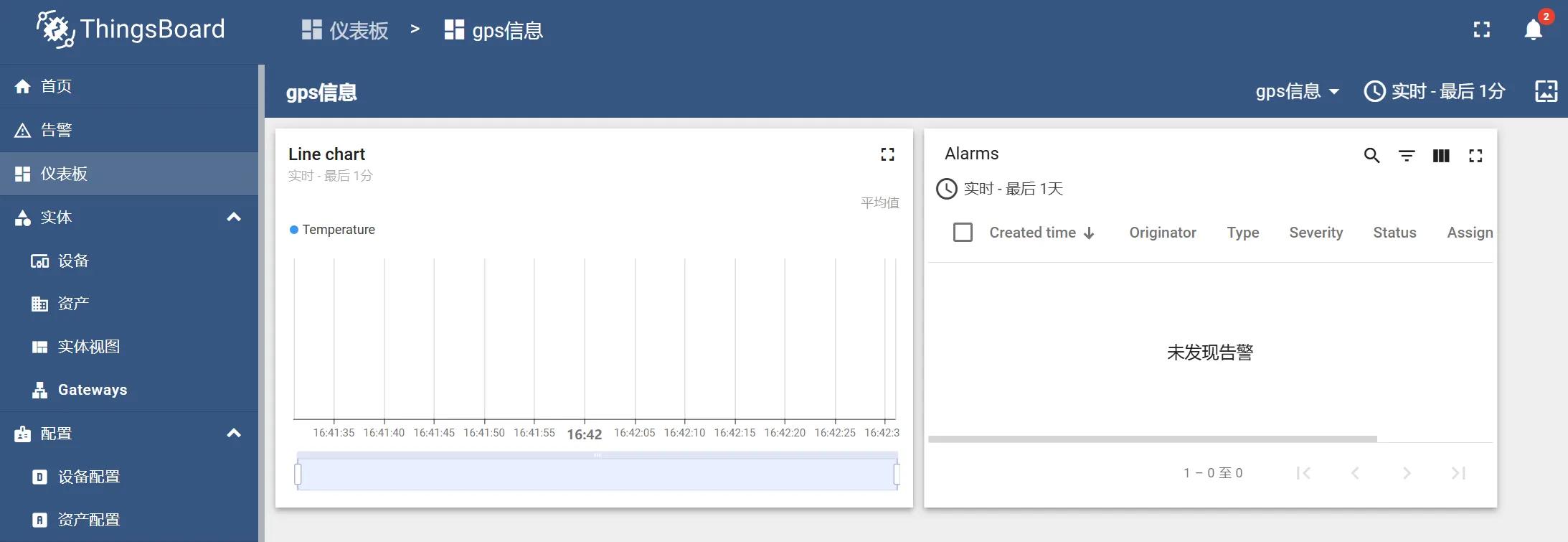

步骤 3:创建仪表盘

仪表盘允许用户可视化和监控从物联网设备收集的数据。

我们将创建一个仪表盘,并添加三个小部件:实体表、图表和报警表。

步骤 3.1:创建空白仪表盘

  1. 通过左侧主菜单导航到 “仪表盘” 页面,然后点击右上角的 “+” 图标,选择 “创建新仪表盘”
  2. 在打开的对话框中输入仪表盘标题,描述是可选的。点击 “添加”
  3. 创建仪表盘后,它将自动打开,你可以立即开始添加小部件。点击右上角的 “保存” 按钮以保存仪表盘。

步骤 3.2:添加实体表小部件

  1. 进入仪表盘编辑模式,点击屏幕顶部的 “添加小部件” 按钮;
  2. 找到 “表格” 小部件包,点击它;
  3. 选择 “实体表” 小部件;
  4. “添加小部件” 窗口中,将之前创建的设备 “我的新设备” 指定为数据源。在 “列” 部分添加 “temperature” 键;
  5. 点击 “添加” 按钮完成小部件的添加。

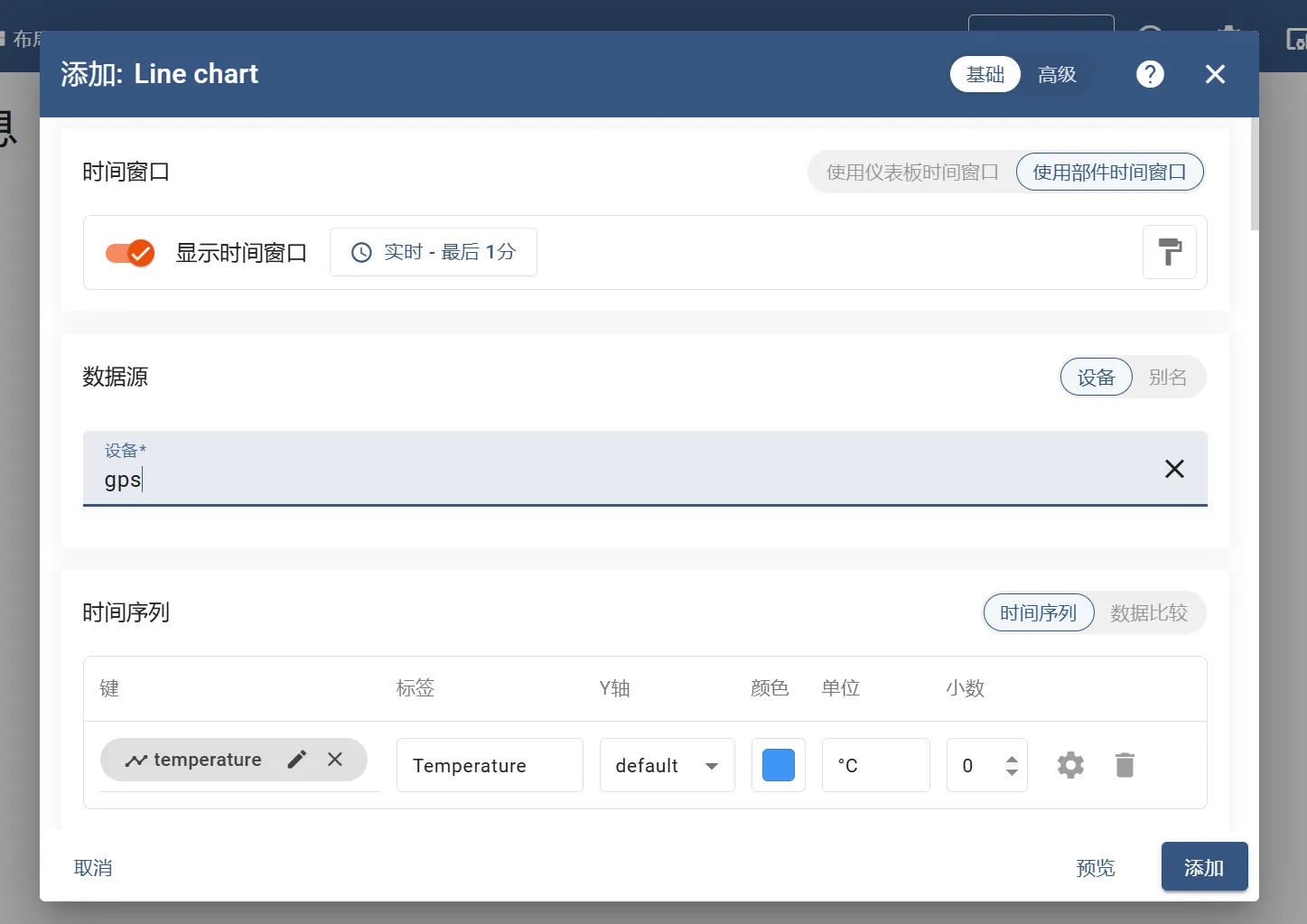

步骤 3.3:添加图表小部件

  1. 进入编辑模式,点击 “添加新小部件” 按钮;
  2. 找到 “图表” 小部件包,点击它;
  3. 选择 “时间序列图表” 小部件;
  4. 将设备 “我的新设备” 指定为数据源,并在 “系列” 部分指定 “temperature” 键;
  5. 调整小部件大小并保存。

步骤 3.4:添加报警表小部件

  1. 进入编辑模式,点击 “添加新小部件” 按钮;
  2. 找到 “报警小部件” 包,点击它;
  3. 选择 “报警表” 小部件;
  4. 将设备 “我的新设备” 指定为数据源,并配置过滤器;
  5. 调整小部件大小并保存。



步骤 4:配置报警规则

我们将使用报警规则功能,当温度读数超过 25 度时触发报警。

  1. 进入 “设备配置文件” 页面,点击默认设备配置文件行以打开其详细信息;
  2. 导航到 “报警规则” 选项卡,点击 “铅笔” 按钮进入编辑模式;
  3. 点击 “添加报警规则” 按钮;
  4. 指定报警类型并添加条件;
  5. 点击 “保存” 并应用更改。

步骤 5:创建报警

现在,我们的报警规则已激活。发送新的温度遥测数据(温度值应大于 25 度)以触发报警。


步骤 6:报警通知

ThingsBoard 通知中心允许向最终用户发送个性化通知。你可以配置电子邮件、短信或移动推送通知。


步骤 7:将设备和仪表盘分配给客户

你可以将设备和仪表盘分配给不同的客户,确保每个客户只能看到自己的数据。

  1. 创建客户;
  2. 将设备分配给客户;
  3. 将仪表盘分配给客户;
  4. 创建客户用户并激活。

下一步

• 连接你的设备; • 配置复杂仪表盘; • 使用规则引擎处理数据; • 了解更多高级功能。
