开关电路

在开关电路设计中，MOSFET通常被用作电子开关，能够控制电流的通断。MOSFET开关的设计需要考虑MOSFET的类型、极性（N沟道或P沟道）、驱动电压、电流负载等参数。以下是MOSFET作为开关使用时的基本设计思路和接线方法。

1. 确定MOSFET类型

MOSFET有N沟道和P沟道之分。在开关电路中，N沟道MOSFET通常用于低端开关（接地端开关），而P沟道MOSFET通常用于高端开关（电源端开关）。

• N沟道MOSFET：漏极（Drain，D）通常接负载的负端，源极（Source，S）接地。栅极（Gate，G）通过一个合适的电压控制MOSFET的导通和关断。
• P沟道MOSFET：源极（S）通常接电源，漏极（D）接负载的正端。控制栅极和源极之间的电压差，使其导通或关断。

2. 典型接线方式

N沟道MOSFET低端开关

这是最常见的MOSFET开关配置，适用于许多电源和负载控制应用。

1. 漏极（D）连接负载：将负载的负端连接到MOSFET的漏极。
2. 源极（S）接地：MOSFET的源极直接接地。
3. 栅极（G）控制信号：当栅极电压$V_{GS}$高于一定阈值电压（通常是5V或10V，取决于MOSFET的规格）时，MOSFET导通，电流从漏极流向源极，通过负载。
4. 驱动电路：栅极通常通过一个电阻（例如10欧姆到100欧姆）与控制电压源相连，以限制栅极电流并保护驱动电路。可以使用单片机、逻辑电平转换器或者MOSFET驱动器来控制栅极电压。

电路图示意：

控制电压 ———— 电阻 ———— 栅极 (G)
                      |
电源 (+V) ——— 负载 ——— 漏极 (D)
                      |
                    源极 (S) ——— 地 (GND)

P沟道MOSFET高端开关

P沟道MOSFET用于高端开关时，接法和N沟道有所不同。

1. 源极（S）连接电源：将MOSFET的源极连接到正电源。
2. 漏极（D）连接负载：负载的正端连接到MOSFET的漏极。
3. 栅极（G）控制信号：当栅极电压$V_{GS}$低于源极电压时（即接近地电压），MOSFET导通，电流从源极流向漏极，通过负载。
4. 驱动电路：P沟道MOSFET通常需要通过一个N沟道MOSFET或者逻辑电平转换器来实现低电平驱动，确保栅极电压能够拉低到使MOSFET导通的水平。

电路图示意：

电源 (+V) ——— 源极 (S)
                      |
控制电压 ——— 电阻 ——— 栅极 (G)
                      |
                    漏极 (D) ——— 负载 ——— 地 (GND)

3. MOSFET作为开关的工作原理

MOSFET的开关特性主要依赖于栅极-源极电压（$V_{GS}$）：

• 导通（On）：当$V_{GS}$达到MOSFET的阈值电压（$V_{th}$）时，MOSFET进入导通状态，允许电流从漏极流向源极。
• 关断（Off）：当$V_{GS}$低于阈值电压时，MOSFET关断，漏极电流基本为零。

对于N沟道MOSFET，$V_{GS}$必须高于$V_{th}$才能导通，而对于P沟道MOSFET，$V_{GS}$必须低于$-V_{th}$才能导通。

4. MOSFET开关电路中的注意事项

• 驱动电压匹配：确保驱动电压足够高（N沟道）或足够低（P沟道）以完全导通MOSFET。某些MOSFET需要较高的$V_{GS}$（例如10V以上），而逻辑电平MOSFET在3.3V或5V的驱动下即可导通。
• 栅极电阻：在栅极串联一个小电阻（如10到100欧姆）可以抑制噪声并限制瞬态电流，保护驱动电路。
• 散热管理：MOSFET在导通时会产生一定的热量，特别是在高电流应用中。请确保MOSFET的$R_{DS(on)}$足够低，并且采用散热片或其他散热手段来降低温度。
• 电感性负载的保护：对于电机等电感性负载，建议在MOSFET两端并联续流二极管，以防止反向电动势对MOSFET的损坏。

5. 实例：MOSFET作为开关控制LED

假设使用一个N沟道MOSFET来控制LED的亮灭，电路如下：

• 电源电压：5V
• LED负载电流：20mA
• N沟道MOSFET：逻辑电平MOSFET（如IRLZ44N）

电路连接步骤：

1. 漏极（D）连接LED负端，LED的正端接电源正极。
2. 源极（S）接地。
3. 栅极（G）通过电阻接控制信号，例如单片机输出引脚。

控制方法：

• 当单片机输出高电平（5V）时，$V_{GS}$为5V，MOSFET导通，LED亮。
• 当单片机输出低电平（0V）时，$V_{GS}$为0V，MOSFET关断，LED灭。

电路图示意：

控制信号 ———— 电阻 ———— 栅极 (G)
                      |
电源 (+5V) ——— LED ——— 漏极 (D)
                      |
                    源极 (S) ——— 地 (GND)

NMOSFET开启电压

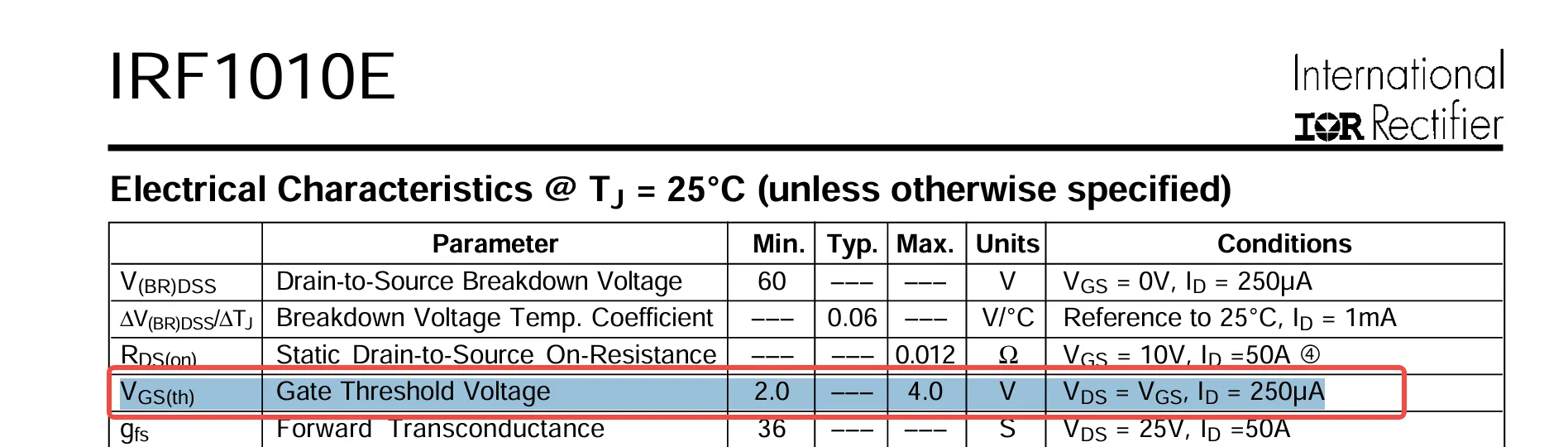

在MOSFET的技术手册中，栅极阈值电压（Gate Threshold Voltage, $V_{GS(th)}$）是一个重要参数。对于N沟道MOSFET，$V_{GS(th)}$表示栅极-源极电压（$V_{GS}$）达到某一特定值时，漏极电流（$I_D$）开始导通的最小电压。在你的例子中：

• $V_{GS(th)}$ 的最小值是 2.0V，最大值是 4.0V。
• 在测试条件下：$V_{DS} = V_{GS}$，且 $I_D = 250 \ \mu\text{A}$。

这个参数的具体含义如下：

1. 阈值电压的范围

阈值电压 $V_{GS(th)}$ 给出了一个范围（2.0V 至 4.0V），这表明该MOSFET的$V_{GS(th)}$会在此区间内变化。原因包括：

• 制造工艺的差异：由于半导体制造过程中的微小差异，即使是相同型号的MOSFET，其$V_{GS(th)}$也可能存在差异。
• 温度等外部因素：阈值电压也会受到温度等环境条件的影响，可能在某些条件下变化。

所以，这个范围表示的是该MOSFET在不同器件和不同环境条件下的可能阈值电压。

2. 实际应用中的意义

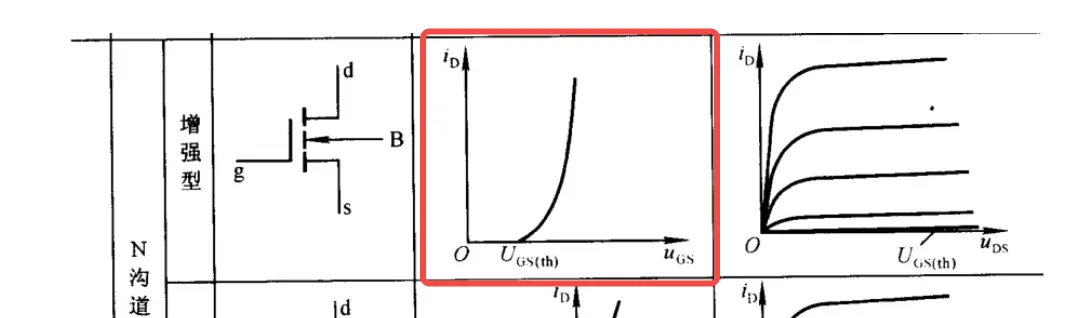

$V_{GS(th)}$ 不是MOSFET完全导通的电压，而是MOSFET开始导通的电压。具体而言，当 $V_{GS} = V_{GS(th)}$ 时，MOSFET的漏极电流（$I_D$）非常小，在这个测试条件下是 250µA。要让MOSFET完全导通（用于开关应用时），$V_{GS}$ 通常需要比 $V_{GS(th)}$ 高得多。

一般来说，如果你希望这个N沟道MOSFET在开关电路中作为低端开关（Source端接地）完全导通，你通常需要使 $V_{GS}$ 高于 $V_{GS(th)}$ 的最大值，并加上一个裕量（通常约2-3V）。也就是说，假设最大 $V_{GS(th)} = 4.0$V，那么你可能需要提供 $V_{GS}$ 大约 6-7V 甚至更高的驱动电压才能确保它完全导通。

3. 阈值电压在电路设计中的影响

在设计MOSFET开关电路时，$V_{GS(th)}$ 的范围是一个重要的参考指标。如果你的电路中的控制信号电压较低（例如只有5V），而$V_{GS(th)}$的最大值为4V，那么这个MOSFET可能无法完全导通。因此在这种情况下，需要选择逻辑电平MOSFET，其$V_{GS(th)}$ 通常较低，以便在较低的栅极电压下也能完全导通。

例子：应用中的栅极驱动电压选择

假设你有一个控制信号电压为5V的电路，而你希望这个MOSFET能够完全导通。那么对于该MOSFET（$V_{GS(th)}$ 2.0V-4.0V），驱动5V的栅极电压可能是刚好够用或者不够，特别是当$V_{GS(th)}$接近4V时，5V的栅极驱动电压可能不足以完全导通MOSFET。这种情况下，有两种解决方案：

1. 选择栅极阈值电压更低的MOSFET（例如，逻辑电平MOSFET，$V_{GS(th)}$约为1V-2V）。
2. 提高栅极驱动电压，比如使用10V的驱动电压，以确保MOSFET在$V_{GS(th)}$的最大值下也能够完全导通。

总结

在该N沟道MOSFET的手册中，$V_{GS(th)}$范围为2V至4V，这表示MOSFET在2V到4V之间的栅极电压时开始导通，但电流很小（250µA）。要使MOSFET完全导通，需要提供比$V_{GS(th)}$最大值更高的驱动电压（通常至少6-10V），具体取决于电路设计和所需的电流大小。

在开关应用中，理解$V_{GS(th)}$的范围对于选择合适的驱动电压非常重要。如果驱动电压低于$V_{GS(th)}$的最大值，MOSFET可能无法有效导通，从而导致开关效率降低或无法正常工作。
