实验报告: MAX7219 数码管驱动测试

一、实验目的

通过对 MAX7219 芯片的编程与控制，了解如何使用单片机驱动数码管显示数字，并掌握 SPI 通信协议的基本应用。

二、实验器材

51系列单片机开发板
MAX7219 芯片
共阴极数码管（8位）
连接线若干

三、背景知识

MAX7219 是一种串行输入/输出共阴极显示驱动器，它将微处理器与8位数码管显示器连接起来。该芯片内置 BCD 编码解码器、扫描循环、多路复用驱动、段驱动和数字驱动。通过使用少量的I/O 口，即可实现对多个数码管的控制，简化了硬件设计和软件编程。

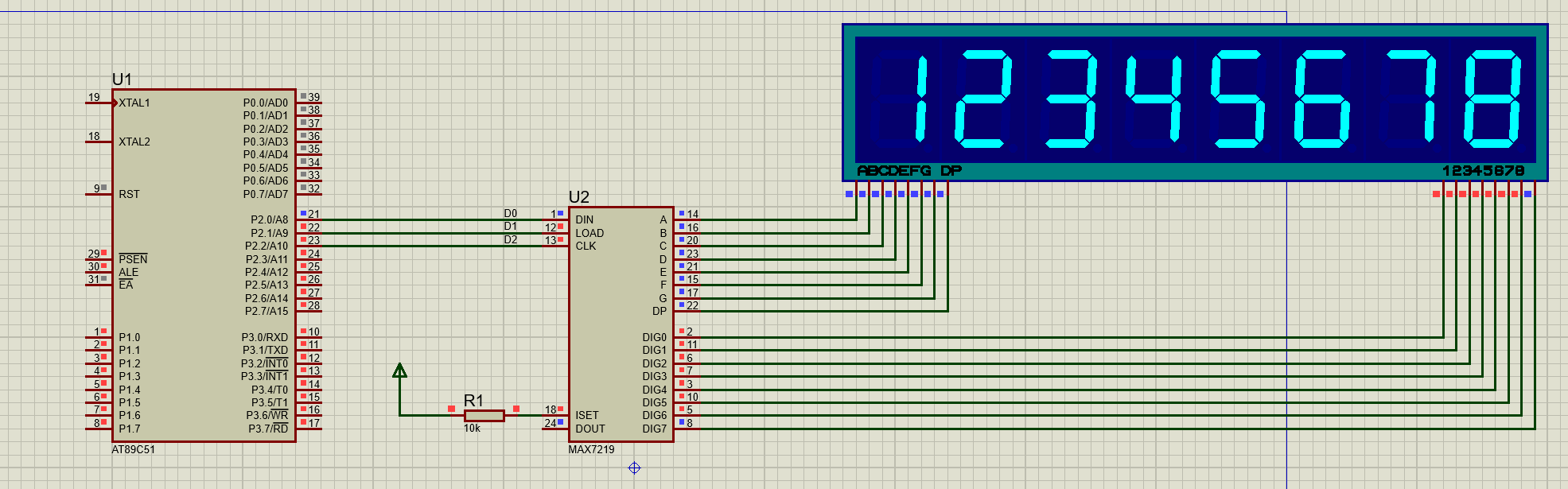

四、硬件连接

CLK (时钟): P2.2
CS (片选): P2.1
DIN (数据输入): P2.0

将 MAX7219 的引脚分别连接到单片机的 P2 端口，并连接数码管到 MAX7219 的输出端。

五、设计原理

1. 延时函数

c
void Delay_xms(unsigned int x) {
    unsigned int i, j;
    for (i = 0; i < x; i++)
        for (j = 0; j < 112; j++);
}

此函数用于产生指定毫秒的延时，通过嵌套循环实现。

2. 向 MAX7219 写入字节

该函数通过 SPI 协议将一个字节的数据写入 MAX7219 芯片。具体步骤为:

片选信号置低，表示开始通信。
按位将数据移出，并通过时钟信号同步传输。
完成后，片选信号置高，结束通信。

3. 向 MAX7219 写入数据

该函数用于将具体的数据写入到 MAX7219 的特定地址。地址表示数码管的位置，数据表示显示的内容。

该函数对 MAX7219 进行初始化设置，包括解码方式、亮度、扫描界限以及工作模式等。

5. 主程序

c
void main(void) {
    unsigned char i;
    Delay_xms(50);
    Init_MAX7219();
    for (i = 1; i < 9; i++)
        Write_Max7219(i, i);  // 第i个数码管显示数字i
    while (1) {
        // 主循环
    }
}

主程序先进行初始化，然后将 1 到 8 显示在8个数码管上。

六、实验结果

通过运行程序，可以看到8位数码管依次显示 1 到 8。如果出现显示错误，可以检查连接和初始化设置。

七、总结

本实验通过驱动 MAX7219 芯片，实现了对数码管的控制，熟悉了 SPI 通信协议的基本操作。掌握了 MAX7219 的初始化及数据传输方法，为后续更多复杂的显示控制打下了基础。

八、注意事项

确保硬件连接正确。
检查每一根连接线是否稳固。
仔细设置 MAX7219 的初始化参数，以确保显示效果。
