实验报告：基于单片机的LCD12864万年历及温度监测系统设计

背景介绍

本实验旨在设计并实现一个基于STC89C52单片机的LCD12864显示的万年历系统，同时集成温度传感器以实现温度监测功能。系统具备整点报时和闹钟功能，通过蜂鸣器进行提示。该设计不仅可以实现基本的时钟和温度显示，还具备一定的报警功能，适用于家庭或办公室等场景。

硬件介绍

STC89C52单片机：作为系统的核心控制器，负责处理各项功能的实现。
LCD12864显示屏：用于显示时间、日期和温度等信息。
DS18B20温度传感器：用于实时监测环境温度。
蜂鸣器：用于整点报时和闹钟提示。
按键模块：用于用户设置时间和闹钟功能。
其他电子元件：如电阻、电容等，用于电路的搭建和稳定工作。

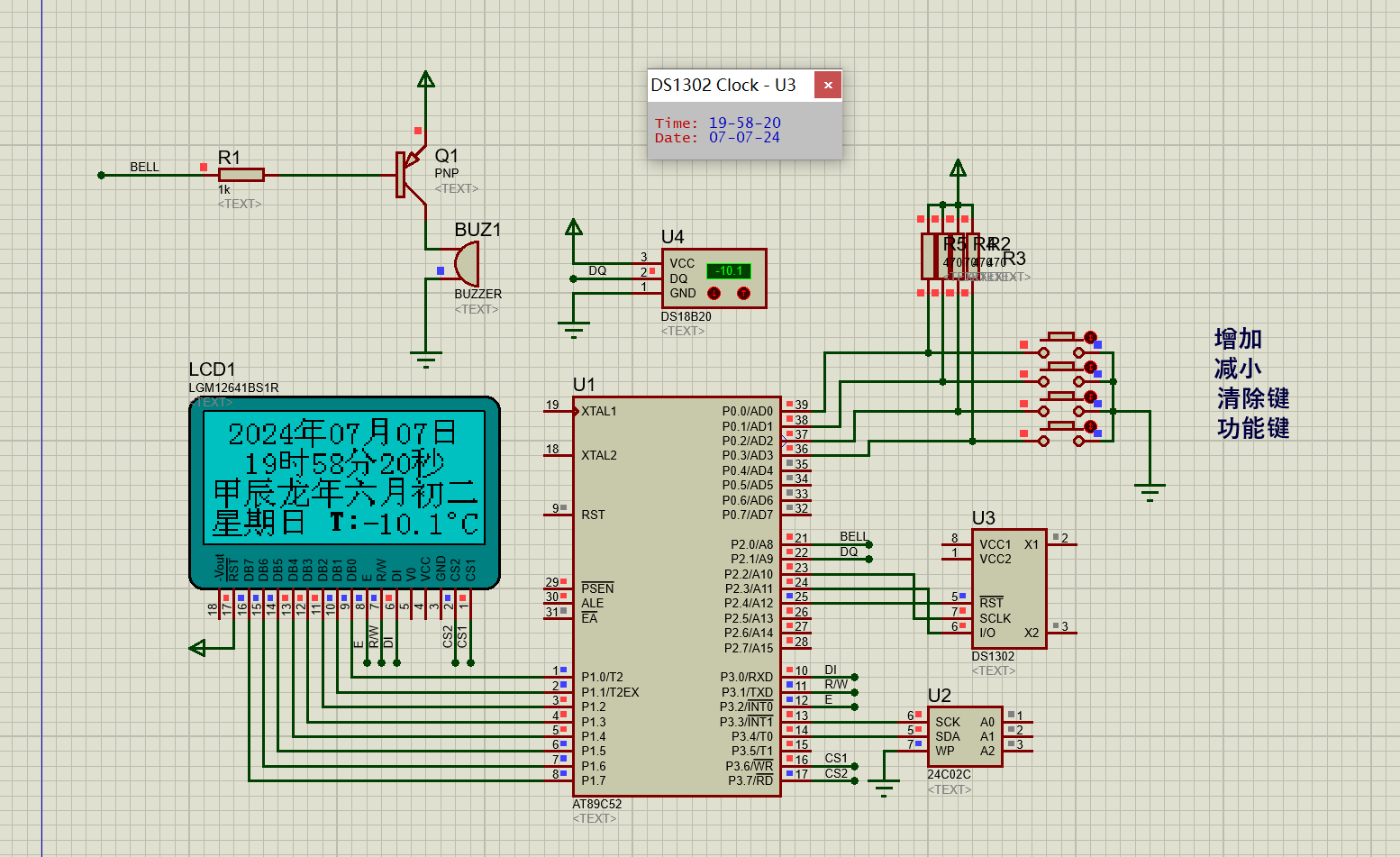

电路设计

电路主要由单片机、LCD显示屏、温度传感器和蜂鸣器组成。LCD12864显示屏与单片机通过并行接口连接，DS18B20温度传感器通过单线接口与单片机连接，蜂鸣器则通过单片机的I/O端口控制。

主要连接说明

LCD12864显示屏：
- 数据端口D0-D7连接单片机P0口。
- 控制信号RS、RW、E分别连接单片机的P2.0、P2.1、P2.2。
DS18B20温度传感器：
- 数据端口DQ连接单片机的P3.7口。
蜂鸣器：
- 连接到单片机的P2.0口。
按键模块：
- 各按键分别连接到单片机的P1口，用于扫描和检测按键状态。

软件设计

系统初始化

系统上电后首先进行初始化，包括LCD显示屏初始化、时钟初始化和中断初始化等。初始化代码如下：

c
void main( void )
{
 uchar clock_time[6] = { 0X00, 0X59, 0X23, 0X09, 0X04, 0X11 };       /* 定义时间变量 秒  分 时 日 月 年 */
 uchar alarm_time[2] = { 10, 06 };                                   /* 闹钟设置  alarm_time[0]: 分钟  alarm_time[1] :小时 */
 uchar temperature[2];                                                 /* 定义温度变量   temperature[0]  低8位   temperature[1]  高8位 */
 Lcd_Initial();                                                          /* LCD初始化 */
 Clock_Fresh( clock_time );                                              /* 刷新时间 */
 Clock_Initial( clock_time );                                            /* 时钟初始化 */
 /* 中断初始化 */
 EA = 1;    /* 开总中断 */
 ET0 = 1;    /* Timer0 开中断 */
 ET2 = 1;    /* Timer2 开中断 */
 TMOD = 0x01; /* Timer0 工作方式 1 */
 RCAP2H = 0x3c;
 RCAP2L = 0xb0; /* Timer2 延时 50 ms */
}

时间显示与更新

系统在主循环中不断刷新时间，并通过LCD显示屏显示出来。同时，通过DS18B20传感器读取温度值并显示在LCD上。

c
while ( 1 )
{
 Clock_Fresh( clock_time );      /* 时间刷新 */
 Lcd_Clock( clock_time );        /* 时间显示 */
 Sensor_Fresh( temperature );    /* 温度更新 */
 Lcd_Temperture( temperature );  /* 温度显示 */
 /* 整点报时 */
 if ( (*clock_time == 0x59) && (*(clock_time + 1) == 0x59) )
 {
  bell = 0;
  TR2 = 1;    /* 启动Timer2 */
 }
 /* 闹钟报警 */
 if ( *alarm_time == HexNum_Convert( *(clock_time + 1) ) ) /* 分钟相吻合 */
  if ( *(alarm_time + 1) == HexNum_Convert( *(clock_time + 2) ) ) /* 小时相吻合 */
  {
   bell = 0;
   TR2 = 1;    /* 启动Timer2 */
  }
}

中断服务程序

系统中断服务程序主要包括Timer0和Timer2的中断服务，用于整点报时和闹钟功能。Timer0用于整点报时，每小时响三声，Timer2用于每分钟的时间校准。

c
void Timer0_Service() interrupt 1
{
 static uchar count = 0;
 static uchar flag = 0;    /* 记录鸣叫的次数 */
 count = 0;
 TR0 = 0;    /* 关闭Timer0 */
 TH0 = 0x3c;
 TL0 = 0XB0;    /* 延时 50 ms */
 TR0 = 1;    /* 启动Timer0 */
 count++;
 if ( count == 20 ) /* 鸣叫 1 秒 */
 {
  bell = ~bell;
  count = 0;
  flag++;
 }
 if ( flag == 6 )
 {
  flag = 0;
  TR0 = 0;    /* 关闭Timer0 */
 }
}

结论

通过本实验，我们成功设计并实现了一个基于STC89C52单片机的LCD12864显示的万年历和温度监测系统。系统具备时间显示、温度监测、整点报时和闹钟功能，硬件电路设计合理，软件程序逻辑清晰，能够稳定运行，满足设计需求。
