【TB作品】密码锁，ATMEGA128单片机，Proteus仿真

题目 5 ：密码锁

使用单片机实现简易密码锁，通过输入密码，实现门锁的开启（控制继电器）。

具体要求如下：

（1）当输入正确密码后，继电器开启。

（2）当三次输入错误密码后，密码锁禁止输入 10 秒钟，并进行相应的提示。

（3）在输入正确的密码后，可修改密码和查询、清除门开启的次数。

（4）自制继电器电路模块。

（5）实现密码掉电不丢失。

可添加符合题目背景的其它合理功能。

显示屏LCD1602显示

矩阵键盘4*4按键

继电器

键盘按键有这些：

1 2 3 a

4 5 6 b

7 8 9 c

1 密码一共6位密码，全数字。最开始的系统密码是123456.

2 正常输入正确密码继电器开启，门开启次数变量加1。按下按键a代表关门，继电器关闭。

3 继电器我会做一个连着小灯的电路，继电器开启后小灯会亮。

4 输入密码错误一次就记录一次，错误三次后，禁止所有输入10秒钟，有显示提示。时间过后清空错误次数。

5 每次输入正确密码会自动清空错误次数。

6 按键b按下后进入修改密码过程：输入原始密码-->输入新密码--->退出回到主页面。

7 按键c查询门开启次数变量，此时可以按键d清空门开启次数变量。

8 上电后密码从单片机EEPROM读取，每次修改密码也会保存到EEPROM，所以掉电不会丢密码。

也就是说修改密码后关机，下次开机后密码就是之间修改后的密码。

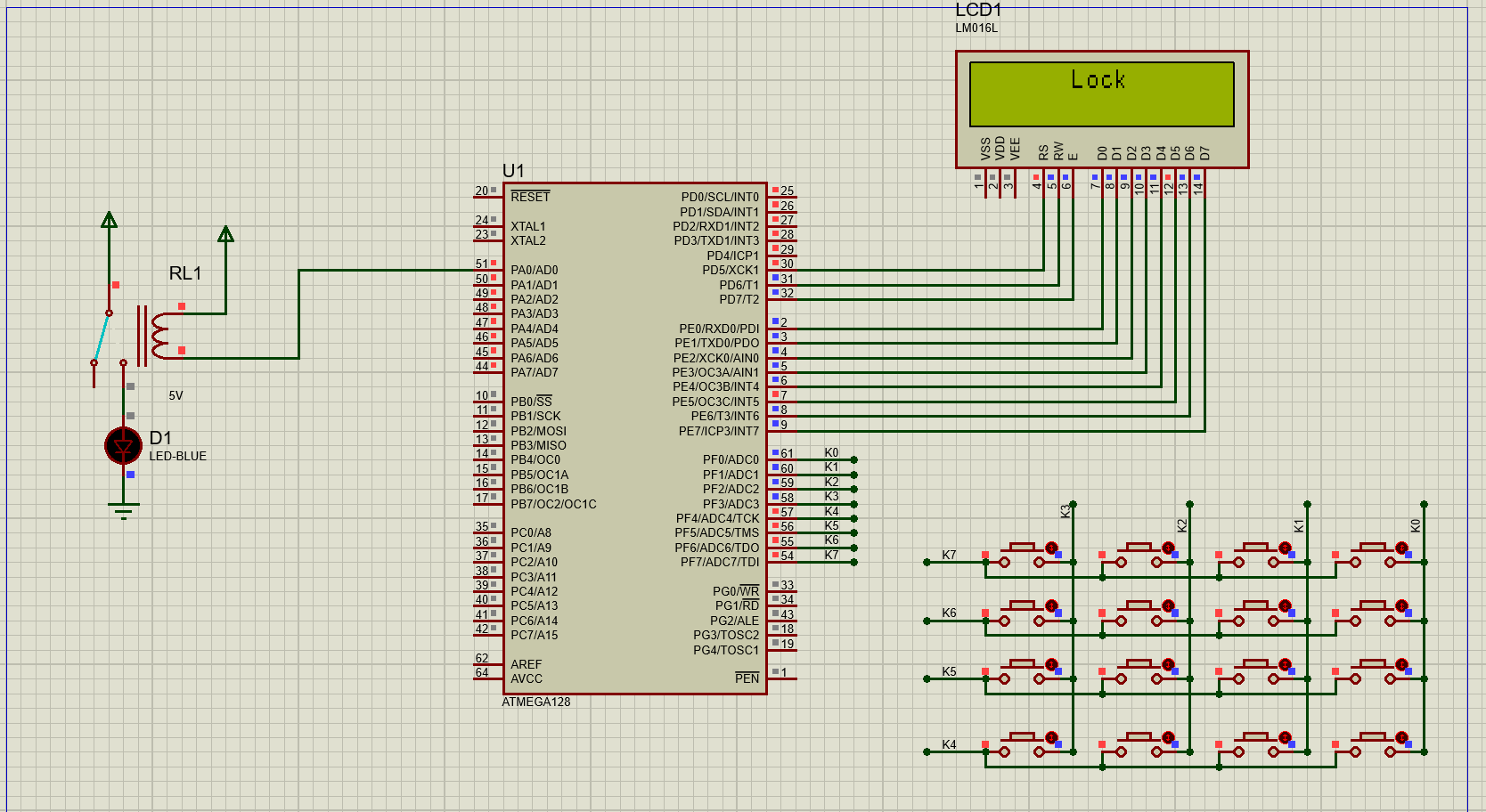

在这里插入图片描述

要实现一个简易密码锁，我们可以使用单片机结合LCD1602显示屏、4x4矩阵键盘和继电器来完成。这个密码锁的功能包括密码输入、验证、修改以及门开启次数的记录和显示。此外，密码锁还需要在掉电后保持密码不丢失。下面是实现这个密码锁的具体思路和功能介绍：

功能要求

密码输入与验证
- 使用4x4矩阵键盘输入6位数字密码。
- 初始系统密码为123456。
- 输入正确密码后，继电器开启，门开启次数增加1，LCD1602显示门已开启。
错误处理
- 每次输入错误密码，记录错误次数。
- 连续三次输入错误密码后，密码锁禁止输入10秒钟，并在LCD1602上显示提示信息。
- 10秒后清空错误次数，并允许重新输入密码。
密码修改
- 按键“b”进入修改密码模式：输入原始密码后再输入新密码。
- 新密码输入完成后返回主界面，并在EEPROM中保存新密码，保证掉电不丢失。
门开启次数查询与清除
- 按键“c”查询门开启次数，LCD1602显示当前门开启次数。
- 按键“d”清除门开启次数，LCD1602显示门开启次数已清除。
继电器控制
- 输入正确密码后，继电器开启，连接的指示灯亮起。
- 按键“a”关闭继电器，指示灯熄灭。

延时函数
- 实现精确的延时函数，用于键盘扫描和LCD1602显示的时间控制。
LCD1602显示函数
- 初始化LCD1602显示屏，并实现清屏、写字符、写字符串等功能。
矩阵键盘扫描函数
- 实现逐行扫描方式，检测键盘按键的状态，并返回按键值。
EEPROM读写函数
- 实现EEPROM的读写操作，用于存储和读取系统密码。
主程序逻辑
- 初始化系统，读取EEPROM中的密码，设置初始显示状态。
- 实时扫描键盘输入，根据输入值进行密码验证、错误处理、密码修改、门开启次数查询与清除、继电器控制等操作。

初始化
- 初始化LCD1602显示屏、矩阵键盘、继电器控制端口、EEPROM读取初始密码。
主循环
- 循环检测键盘输入，判断当前输入状态（正常输入、修改密码、查询次数）。
- 根据键盘输入值进行相应操作，包括密码验证、错误提示、密码修改、门开启次数显示与清除。
密码验证
- 对比输入密码与系统密码，验证通过则开启继电器，记录门开启次数；验证失败则增加错误次数并提示错误信息。
错误处理
- 三次连续输入错误密码后，锁定输入10秒钟，并在LCD1602上显示锁定提示。
密码修改
- 按键“b”进入修改密码模式，输入原密码后输入新密码，保存新密码到EEPROM。
门开启次数查询与清除
- 按键“c”查询门开启次数，按键“d”清除门开启次数，并在LCD1602上显示操作结果。

通过上述硬件和软件的结合，可以实现一个功能完整的密码锁系统，满足密码输入、验证、修改，错误处理和门开启次数管理等需求。
