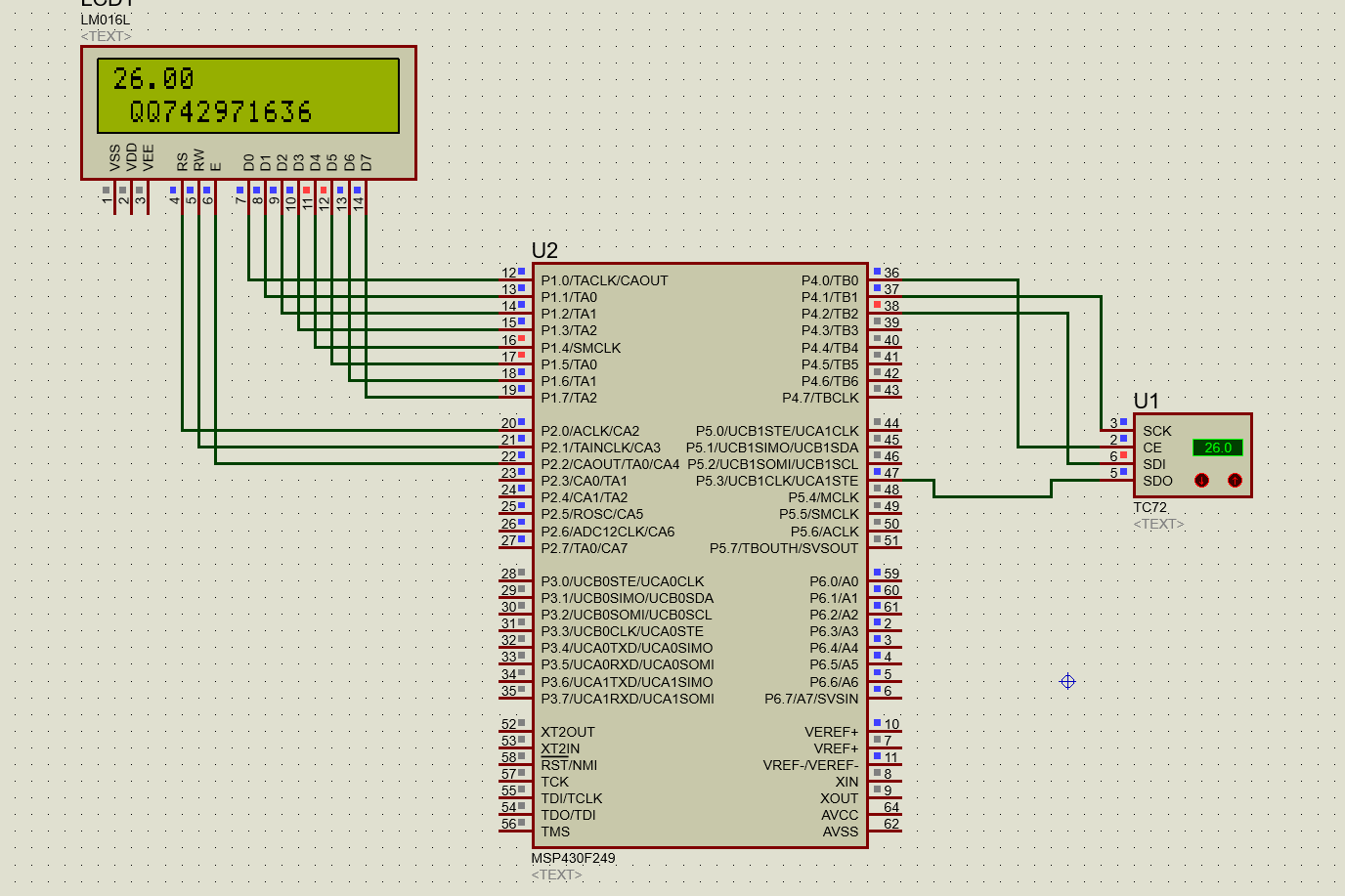

读取效果：

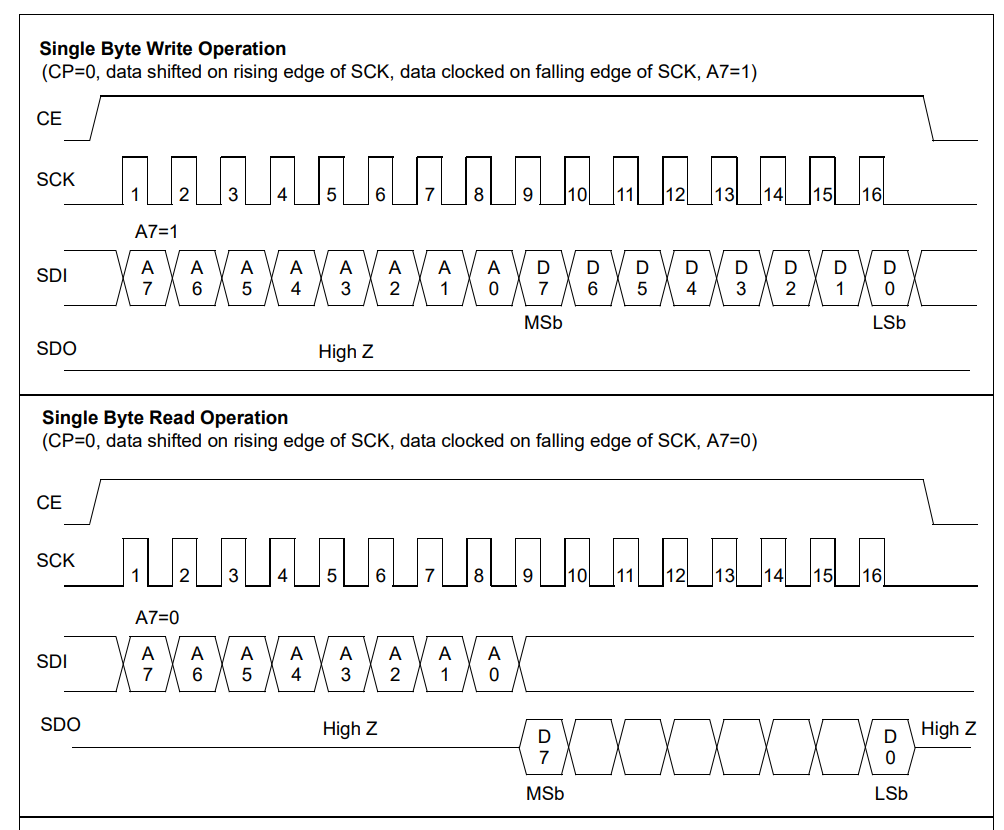

标准的SPI时序：

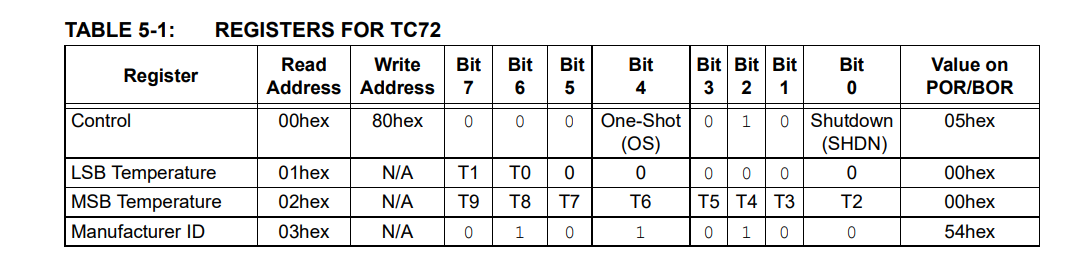

寄存器：

部分代码：

float toFloat(signed int tempr)

{

float result = (float) (tempr >> 8); //Discard LSByte (Only holds fraction flag bits)

char count = tempr & FRAC_FLAG;

if (count)

{

    count = count >> 6;

    result = result + (count * 0.25);

}

return (result);

}

void main(void)

{

char cnt = 0;

unsigned char disp[16];

float temp1 = 0.0f;

WDTCTL = WDTPW + WDTHOLD; /* 关闭看门狗 */

P1DIR = 0xFF; /* 设置方向 */

P1SEL = 0; /* 设置为普通I/O 口 */

P2DIR = 0xFF; /* 设置方向 */

P2SEL = 0; /* 设置为普通I/O 口 */

P2OUT = 0x00;

P1OUT = 0x00;

delay_ms(200);

LCD_init();

TC72_Init();

while (1)

{

    temp1 = toFloat(TC72_ReadTempr());

    cnt = 0;

    disp[cnt++] = 0x30 + ((int) temp1 / 10);

    disp[cnt++] = 0x30 + ((int) temp1 % 10);

    disp[cnt++] = '.';

    disp[cnt++] = 0x30 + ((int) (temp1 * 10) % 10);

    disp[cnt++] = 0x30 + ((int) (temp1 * 100) % 10);

    LCD_dsp_string(0, 1, disp);

    delay_ms(100);

}

}

这段代码是一个温度转换程序。它将一个有符号的整数温度值转换为浮点数，并在 LCD 显示屏上显示出来。

首先，给出了一个名为 toFloat 的函数，用于将有符号整数 tempr 转换为浮点数。函数内部的具体操作如下：

将 tempr 右移 8 位，得到一个浮点数类型的 result，这里右移 8 位是为了舍弃低字节（仅包含小数部分标志位）。

从 tempr 中获取一个名为 count 的变量，用于表示低字节中的计数值。

如果 count 不为零，则将 count 右移 6 位，得到实际的计数值，并将其乘以 0.25，然后加到 result 上去。

返回转换后的浮点数 result。

然后，在 main 函数中，使用了以下步骤：

初始化一些变量和设置引脚的方向。

初始化 LCD 屏幕和 TC72 温度传感器。

进入一个无限循环，不断读取温度并显示在 LCD 屏幕上：

使用 TC72_ReadTempr 函数读取温度值，并调用 toFloat 函数将其转换为浮点数赋给 temp1。

将 temp1 的整数部分和小数部分拆分并转换为字符，存储在 disp 数组中。

调用 LCD_dsp_string 函数将 disp 数组中的内容显示在 LCD 屏幕上。

延时 100 毫秒。

通过这段代码，可以实现温度读取和显示功能。
