高仿真数码管电子钟

高仿真数码管电子钟

基本要求:

采用 6只7段 BCD 码数码管器件 7SEG;

采用 PCF8583 时钟芯片:

能显示时间。

发挥部分:

采用键盘，实现 12h/24h 切换功能:

有时间调整功能。

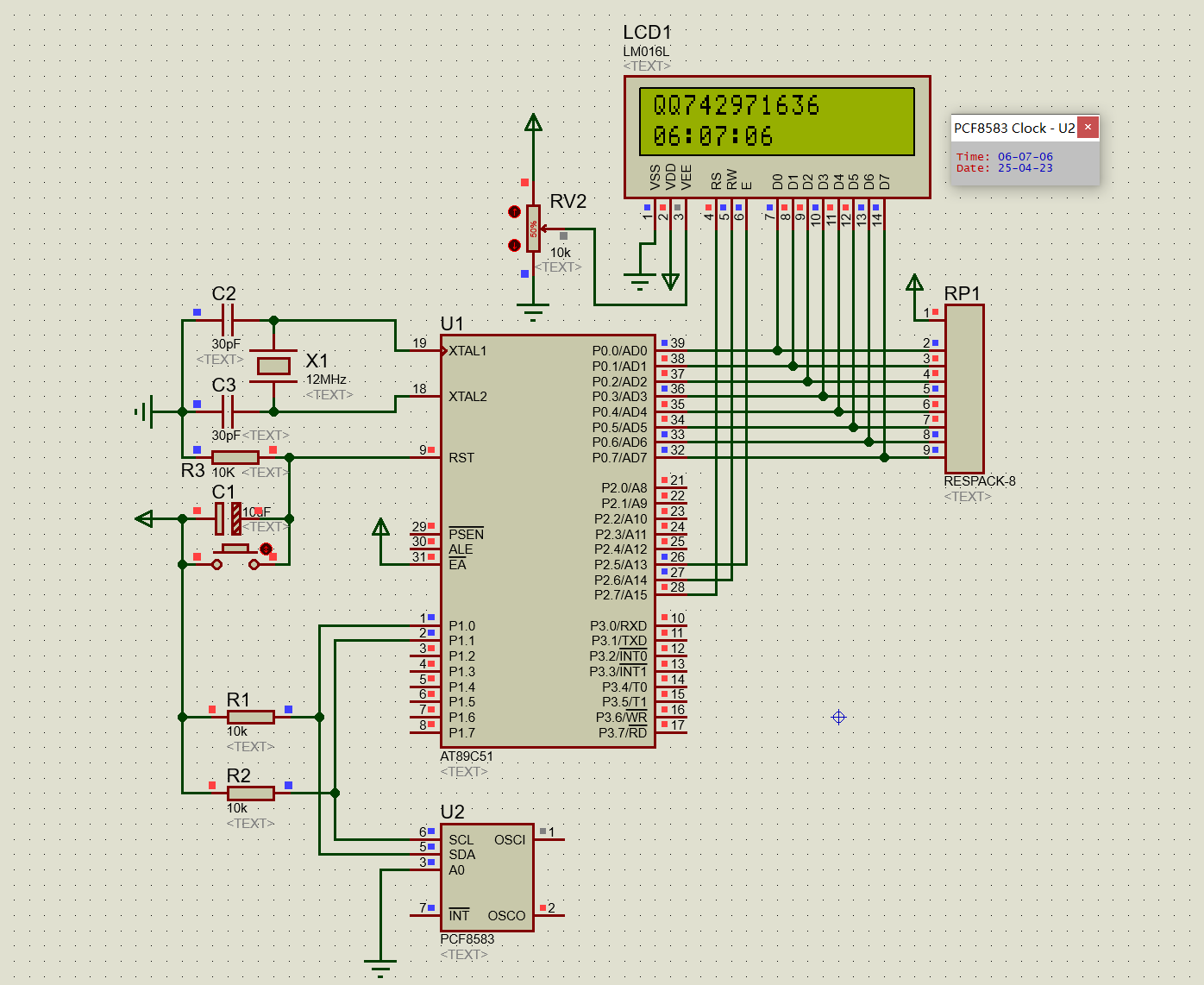

51单片机

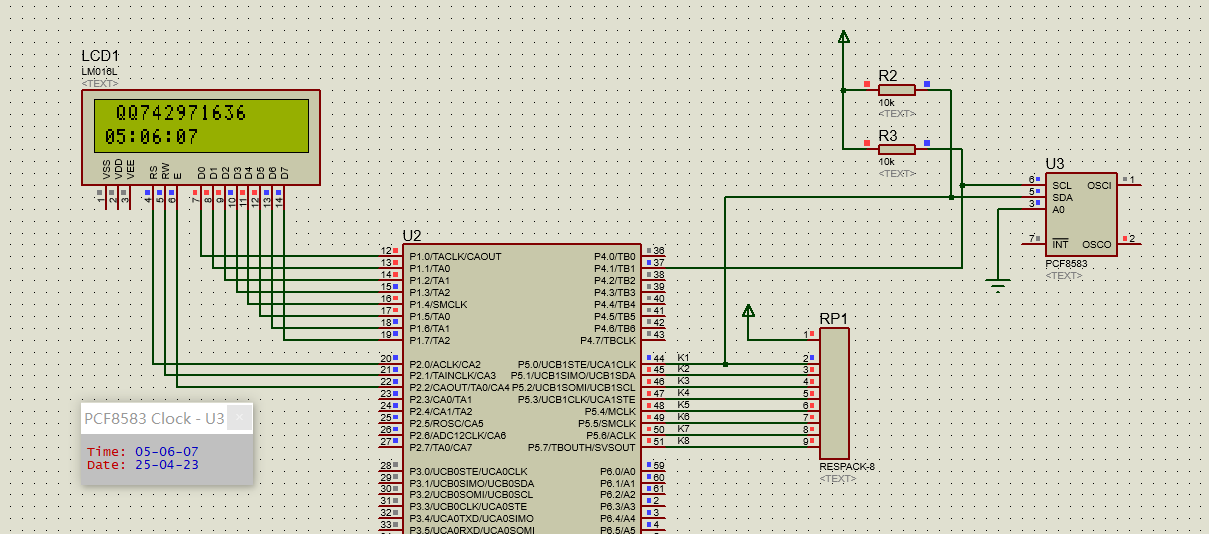

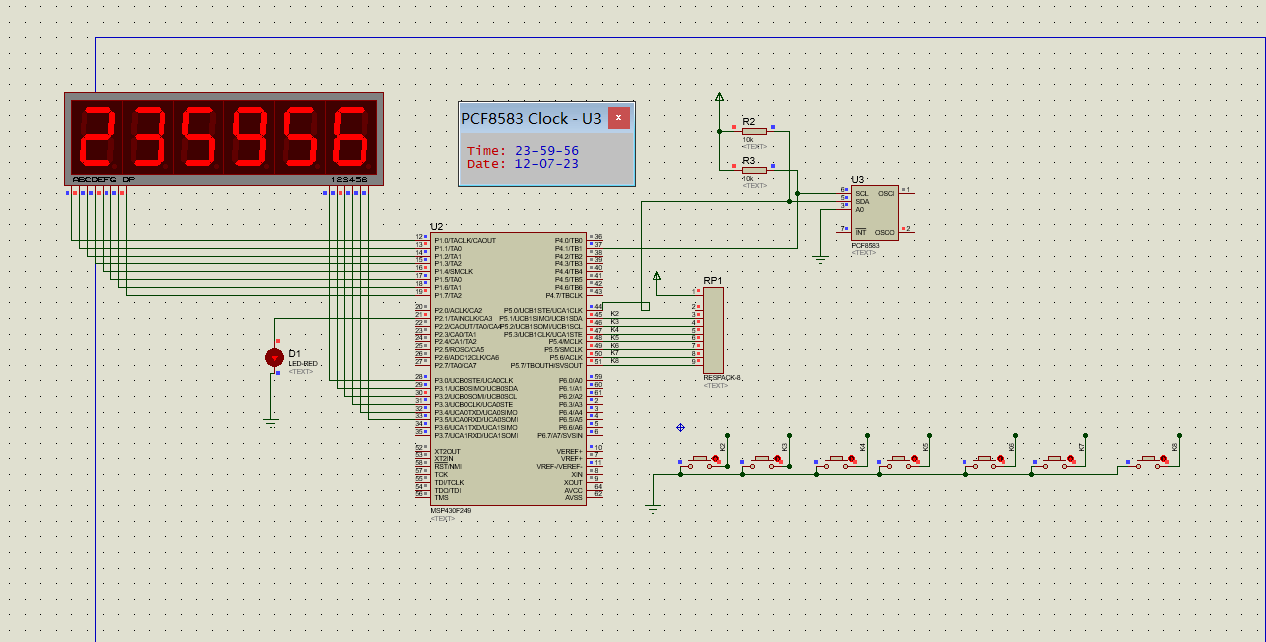

MSP430单片机

设置时间

PCF8583是 IIC通信，当引脚A0接GND，则I2C地址为0XA0。

设置时间的步骤：

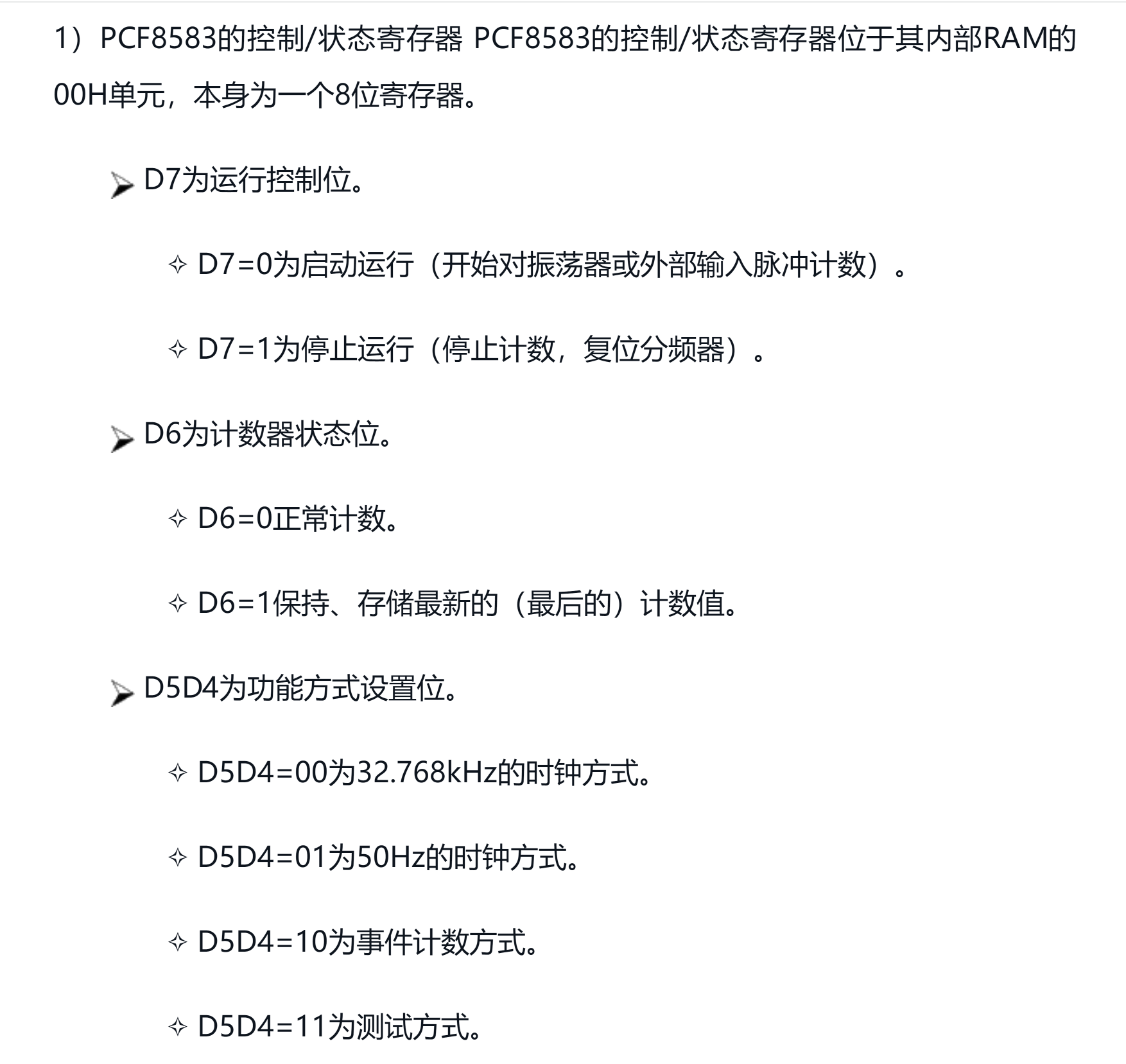

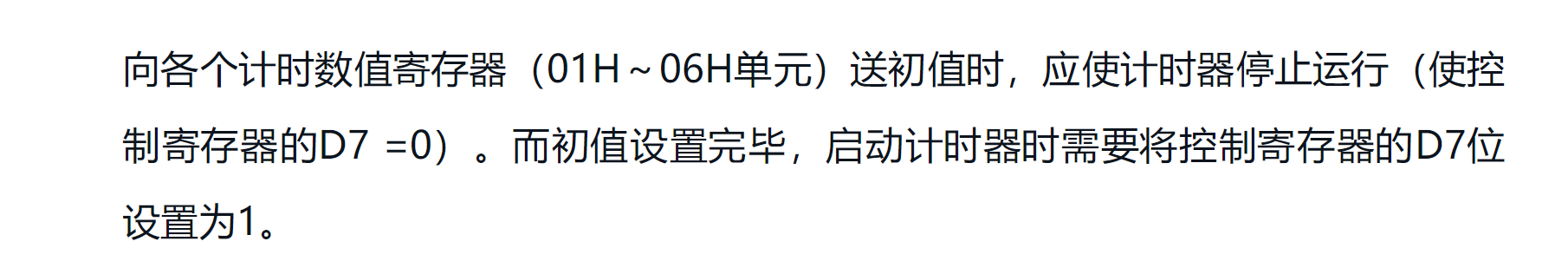

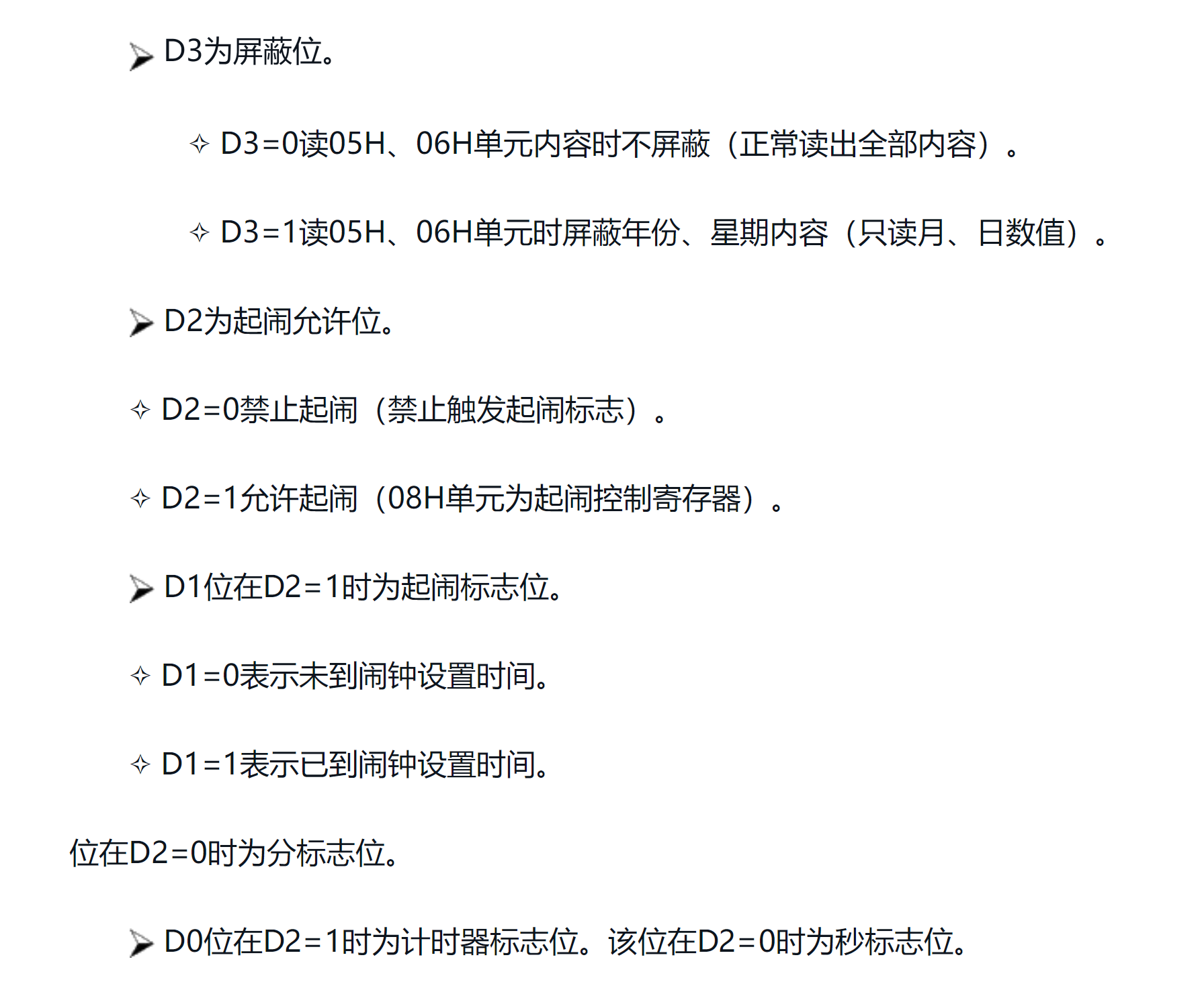

（1）向 0x00 寄存器（控制地址） 写入 0x80 数据（停止运行始终、正常计数、32768、允许读出全部内容、闹钟全部关闭，详看芯片介绍中的寄存器介绍）；

（2）

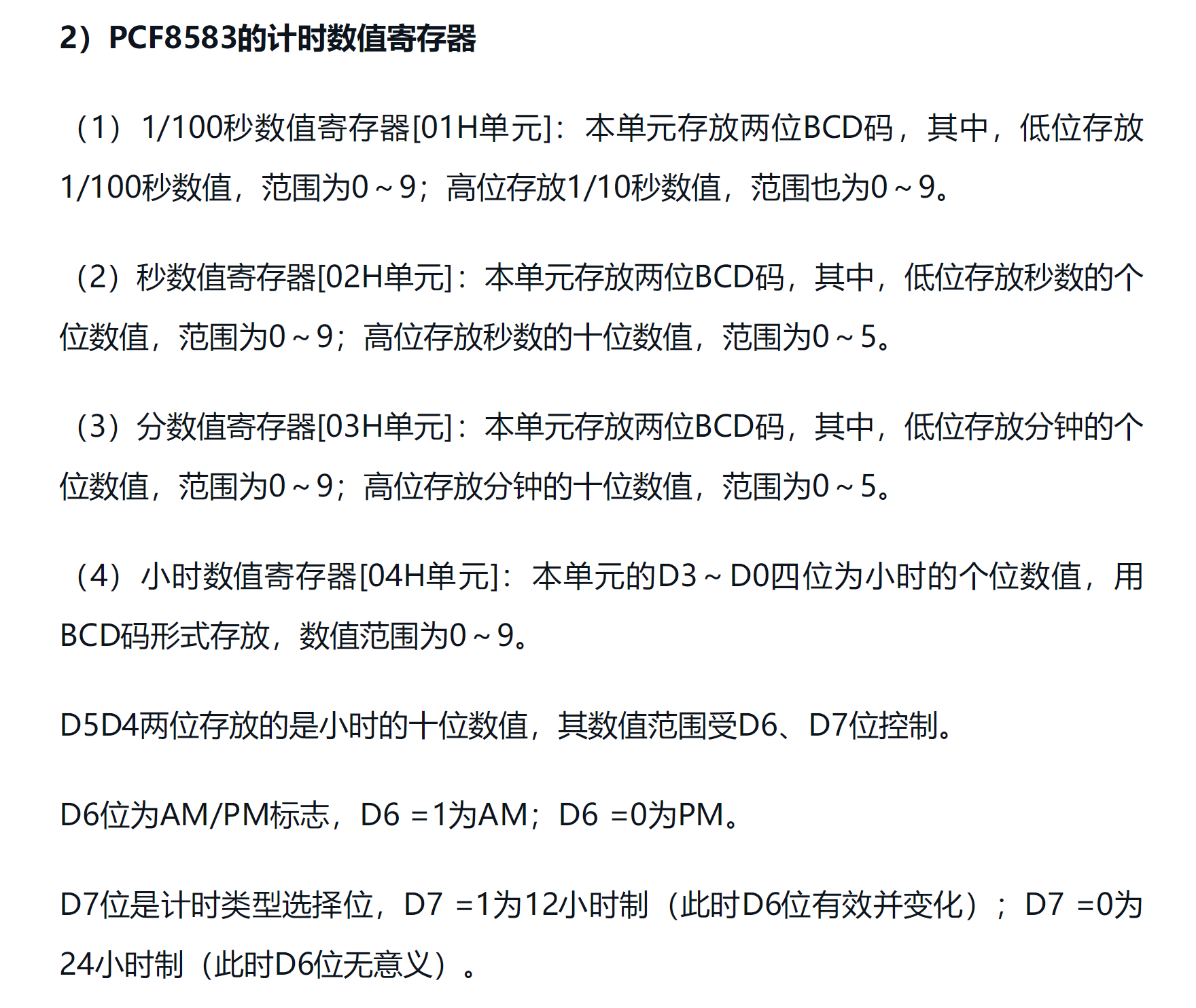

向0x02 寄存器写入BCD格式的秒，低位存放秒数的个位数值，范围为0～9；高位存放秒数的十位数值，范围为0～5 ；

向0x03 寄存器写入BCD格式的分;

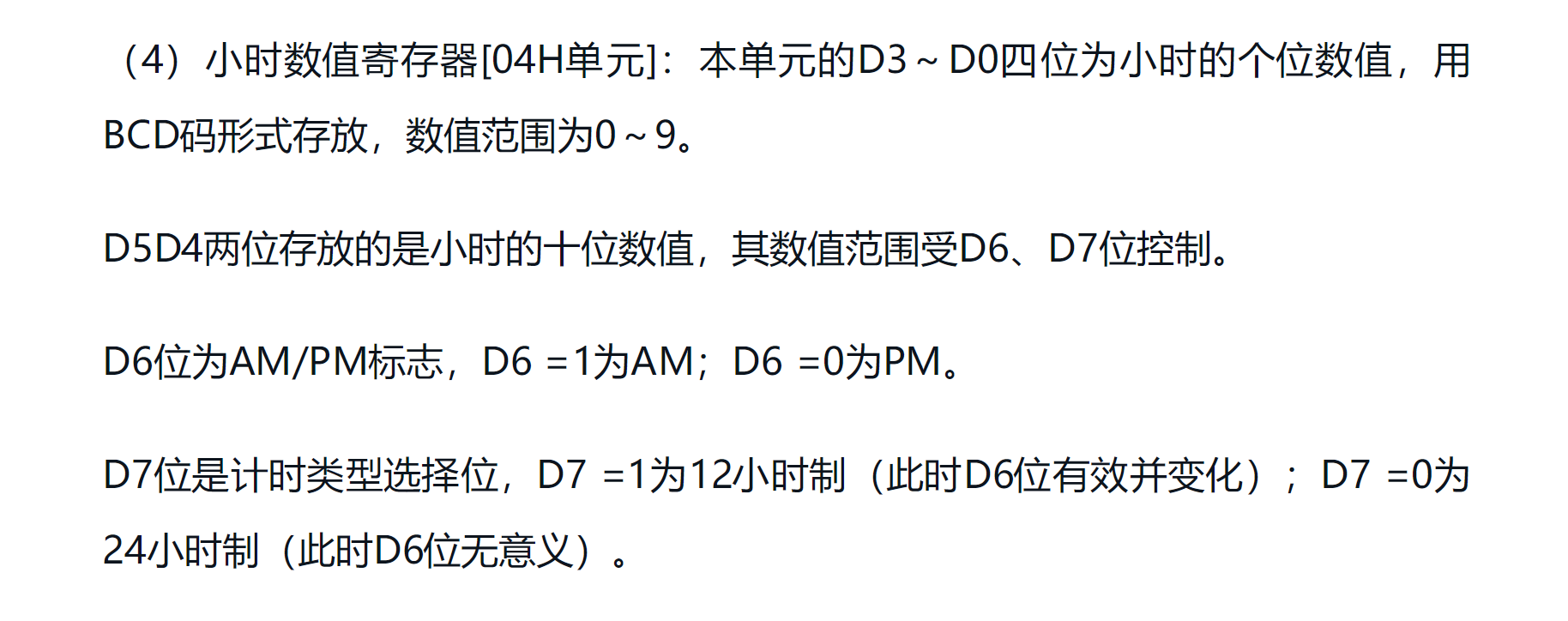

向0x04 寄存器写入BCD格式的时;

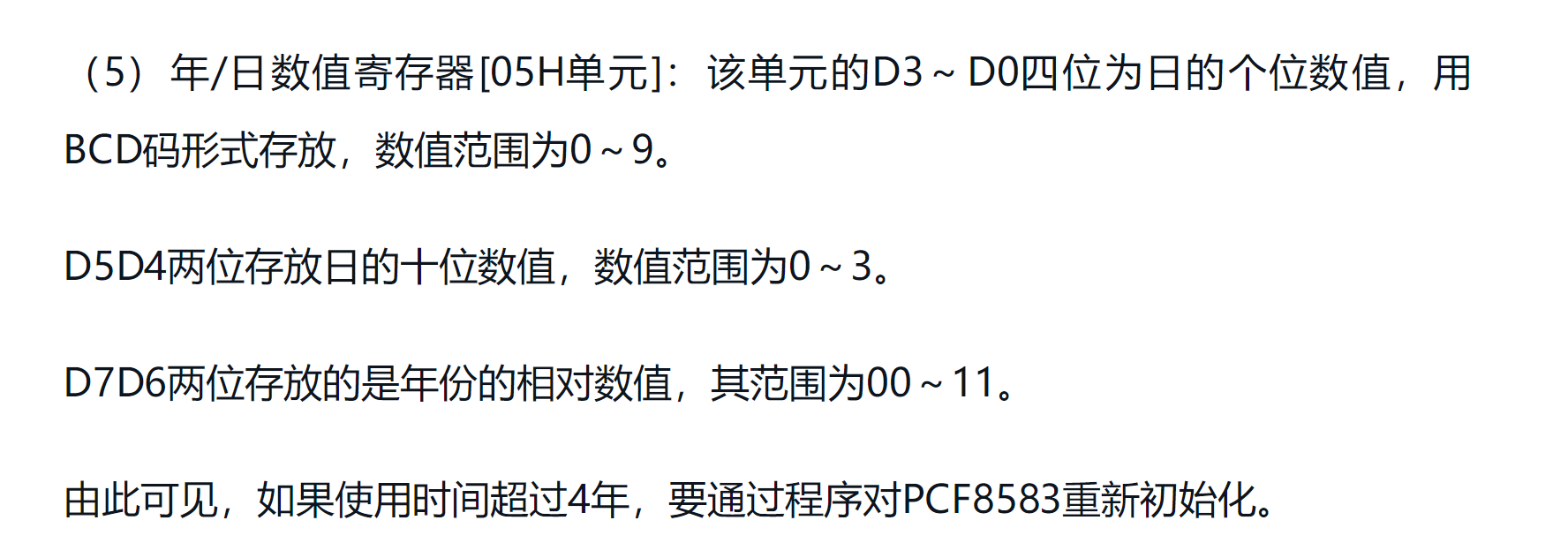

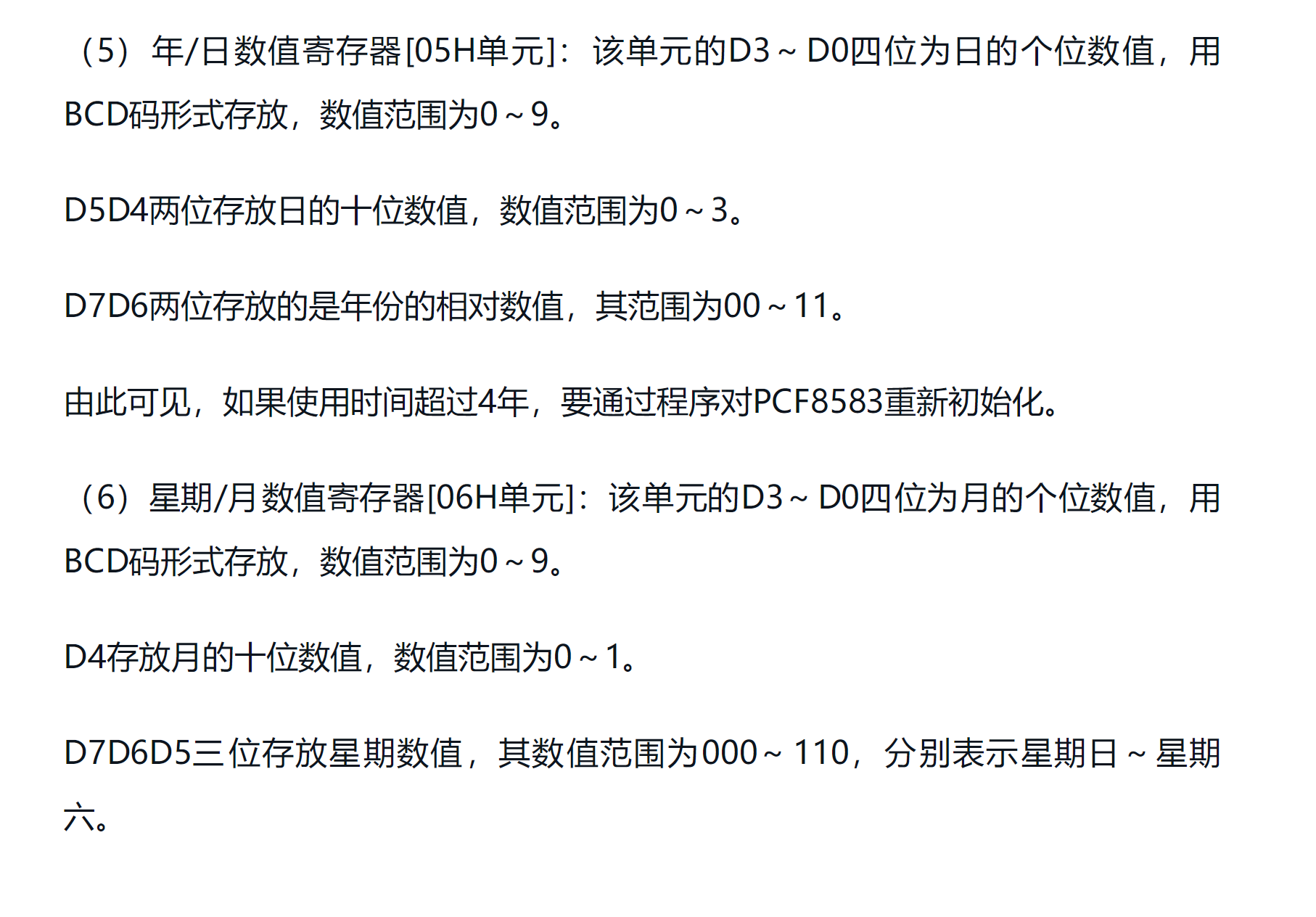

向0x05 寄存器写入BCD格式的日、年;

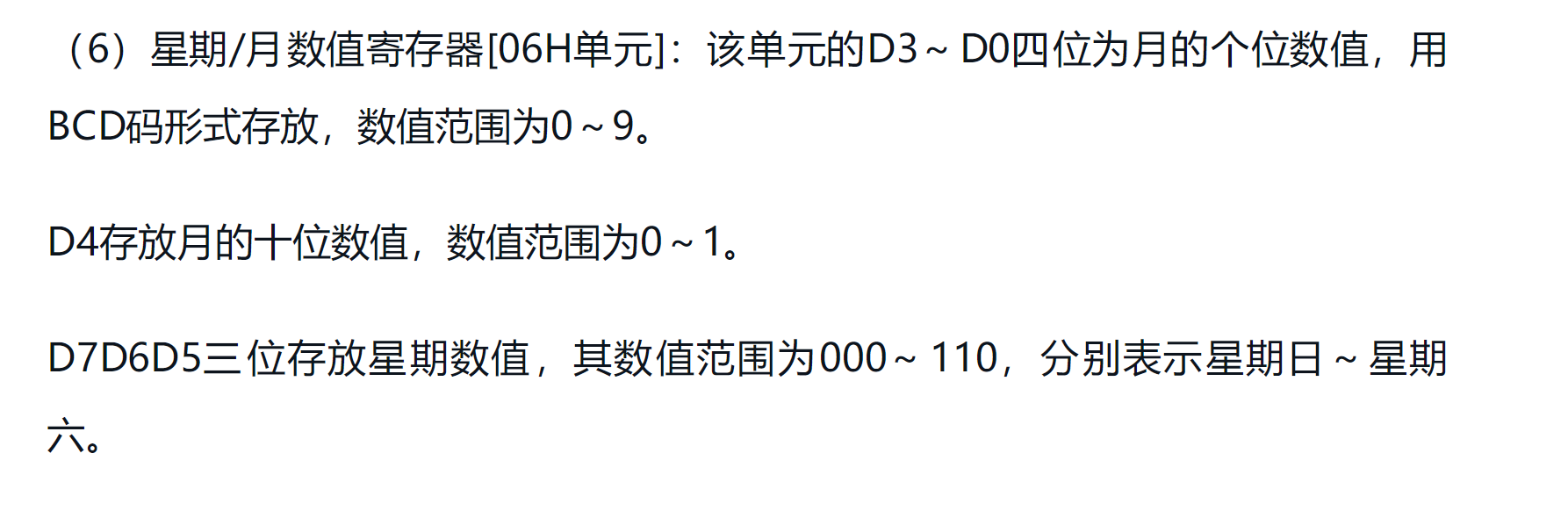

向0x06 寄存器写入BCD格式的 星期/月;

（3）向 0x00 寄存器（控制地址） 写入 0x00 数据，开始走时

读取时间

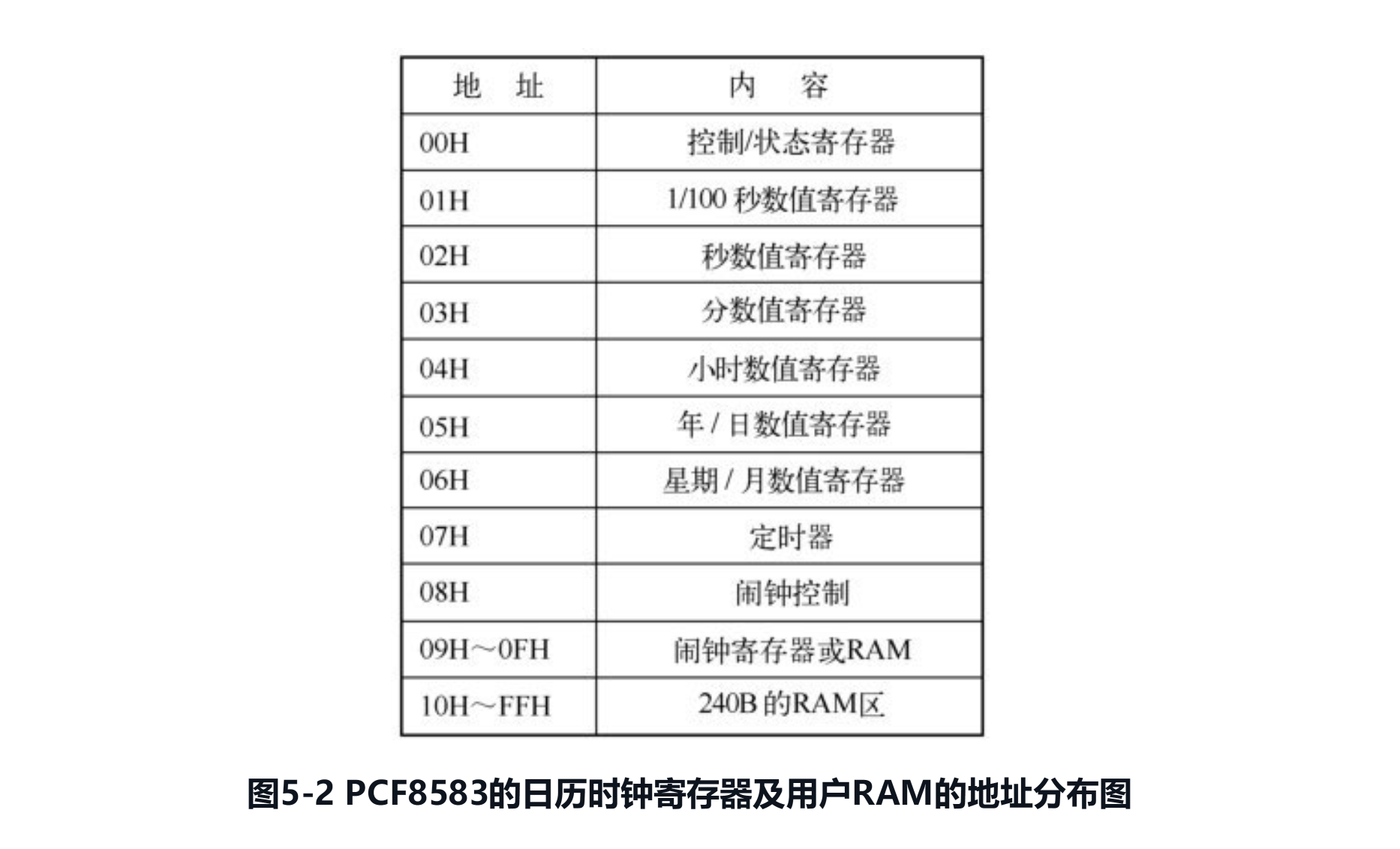

读取 0x02、0x03、0x04、0x05、0x06中的数值做转换即可。

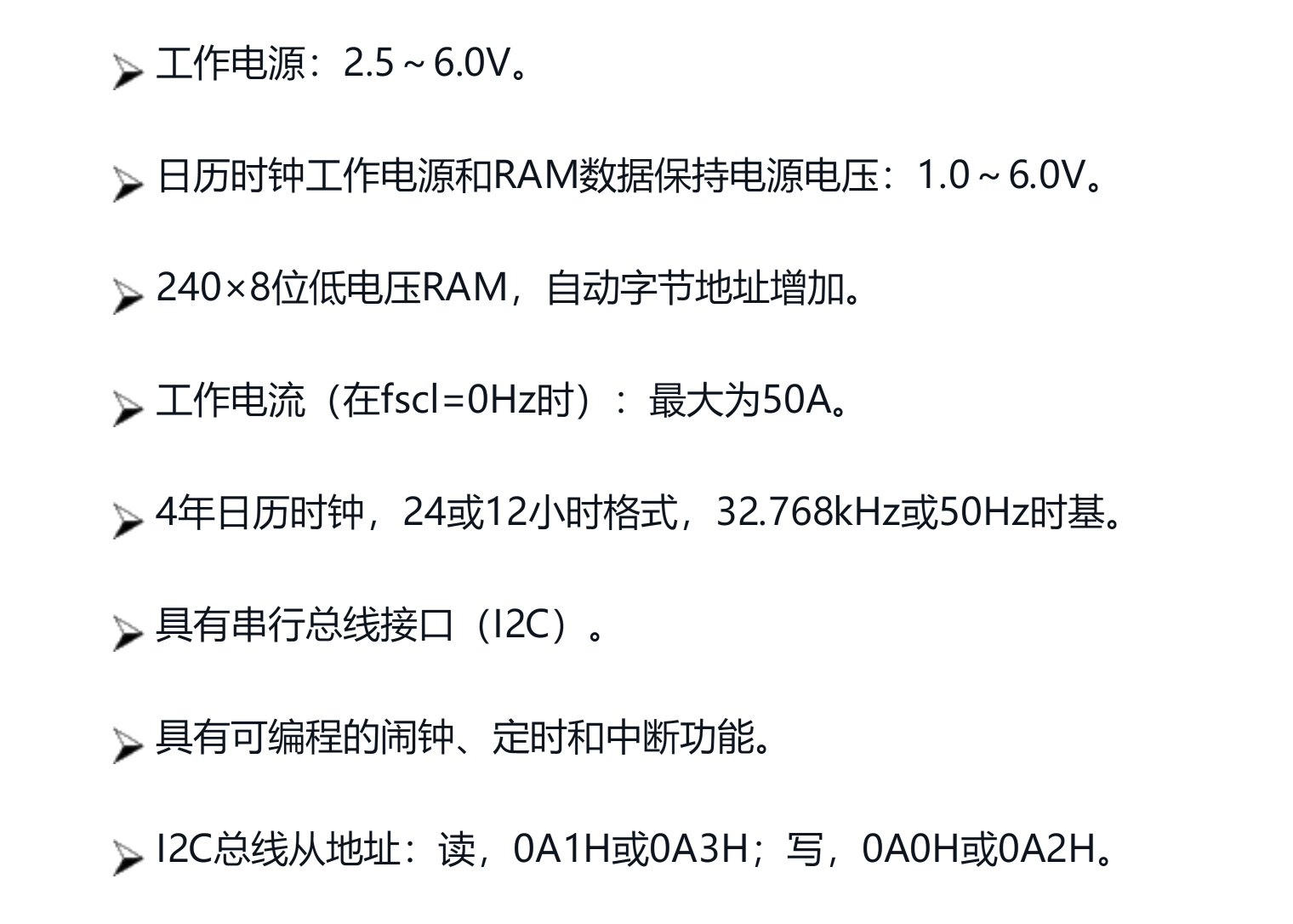

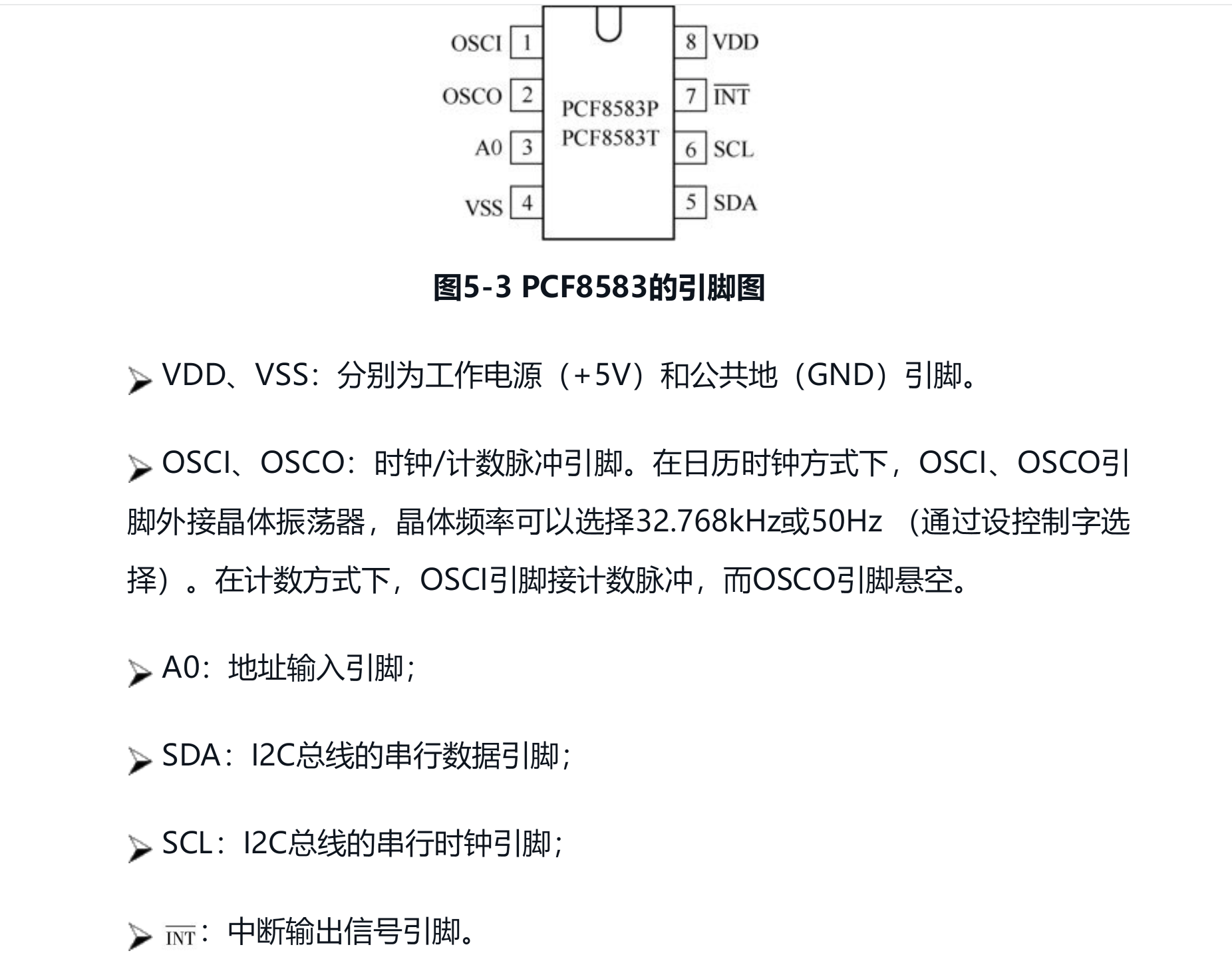

PCF8583介绍

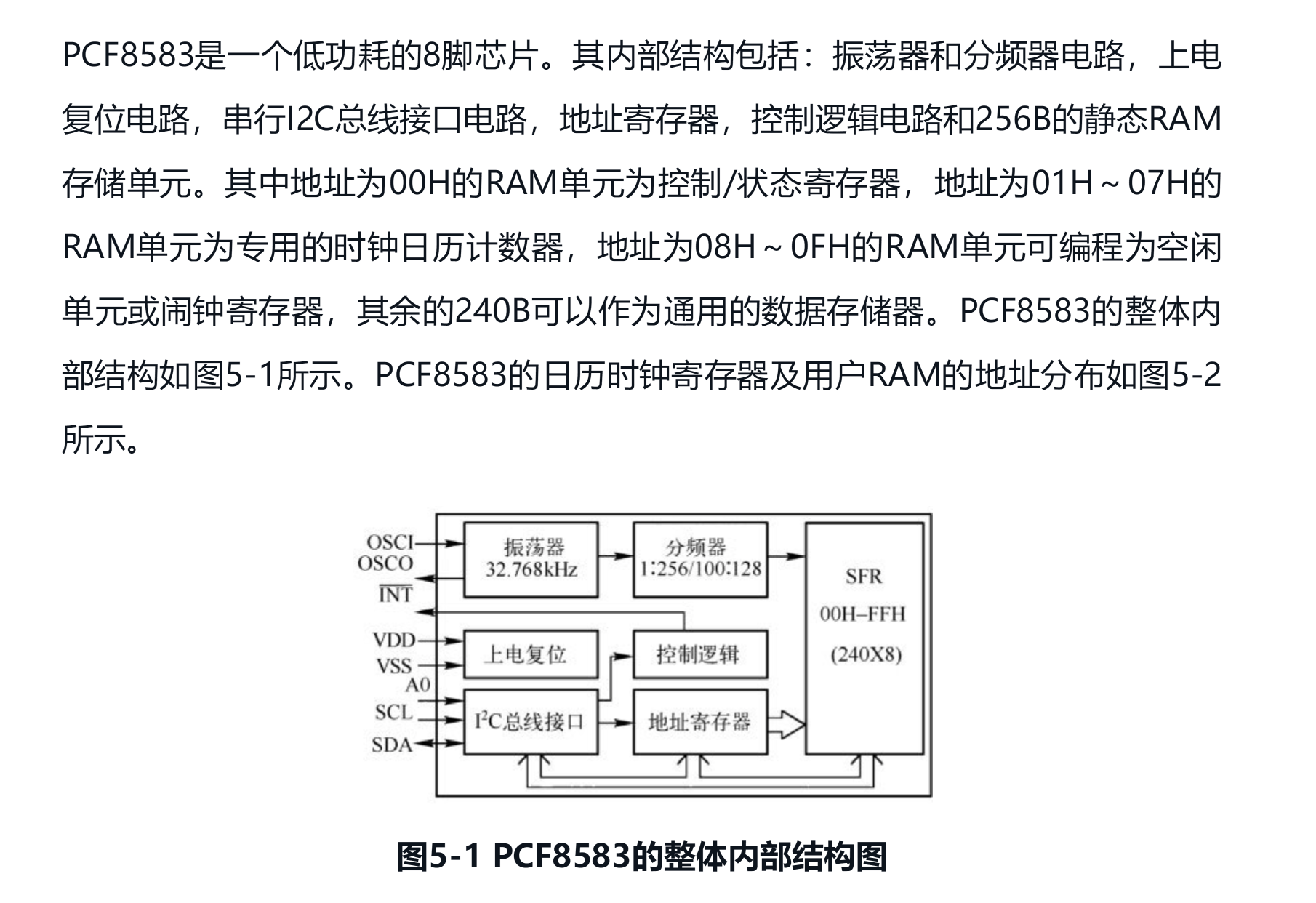

PCF8583是飞利浦（Philips）公司生产的CMOS型实时时钟芯片，它带有240B的RAM，且具有I2C串行总线接口。只需要通过单片机并行I/O口的两条引脚模拟I2C总线的数据线SDA、时钟线SCL，就可以完成对PCF8583的参数设置、读取日期和时间数据等操作。PCF8583具有接口简单，占用单片机资源少等优点，因而被广泛应用在各类智能仪器仪表和电子工程项目中。

源码

下载：dt3.8tupian.net/2/28880a15b9990.pg3

这段代码是一个嵌入式系统中的主程序（main函数），用于控制一个数字时钟的功能。

首先，代码定义了一些变量和寄存器的配置。然后进入一个无限循环，不断执行下面的操作：

每隔4毫秒执行一次中断服务函数。

通过计数器t_j实现每50次循环（即200毫秒）执行一次读取时间的操作。

在读取时间后，根据是否是24小时制来设置显示数组disp中的小时值。

通过按键的检测修改时间：按下P5IN寄存器的BIT1增加小时，按下BIT2减少小时，按下BIT3增加分钟，按下BIT4减少分钟，按下BIT5增加秒，按下BIT6减少秒，按下BIT7切换24小时制。

每次修改时间后，调用write_time函数将修改后的时间写入到相应的存储器中。

循环继续，重复以上步骤。

整个代码的功能是实现一个数字时钟，通过按键控制时钟的设置和调整，并将时间在数码管上进行显示。

c
void main( void )
{
    int t_j = 0;
    char rchar;
    WDTCTL = WDTPW + WDTHOLD;       /* 关闭看门狗 */
    write_time();
    P1DIR = 0xFF;
    P1OUT = 0x00;                 /* 数码管段选 */
    P3DIR = 0xFF;
    P3OUT = 0x00;                 /* 数码管位选 */
    P5DIR &= 0X01;
    P5REN |= 0XFE;
    P5OUT |= 0XFE;                /* 7个按键 */
    P2DIR |= BIT1;
    P2OUT |= BIT1;                /* 小灯 */
    CCTL0 = CCIE;                 /* CCR0 interrupt enabled */
    CCR0 = 327 / 4;              /* 4ms */
    TACTL = TASSEL_1 + MC_1;      /* ACLK, upmode */
    __bis_SR_register( GIE );
    while ( 1 )
    {
        delay_ms( 2 );
        t_j++;
        if ( t_j > 50 )
        {
            t_j = 0;
            /* 读取时间 */
            rchar = ReadByteEE( SECOND );
            hour = (rchar >> 4) * 10 + (rchar & 0x0F);
            rchar = ReadByteEE( MINUTE );
            second = (rchar >> 4) * 10 + (rchar & 0x0F);
            rchar = ReadByteEE( HOUR );
            minute = (rchar >> 4) * 10 + (rchar & 0x0F);
            /* 将时间装入数组 */
            if ( flag24 == 1 )
            {
                disp[0] = hour % 100 / 10;
                disp[1] = hour % 10;
            }else{
                if ( hour > 12 )
                {
                    disp[0] = (hour - 12) % 100 / 10;
                    disp[1] = (hour - 12) % 10;
                }else {
                    disp[0] = hour % 100 / 10;
                    disp[1] = hour % 10;
                }
            }
            disp[2] = minute % 100 / 10;
            disp[3] = minute % 10;
            disp[4] = second % 100 / 10;
            disp[5] = second % 10;
        }
        if ( (P5IN & BIT1) == 0 ) /* 增加小时 */
        {
            if ( flag24 == 1 )
            {
                hour++;
                if ( hour > 23 )
                    hour = 0;
            } else{
                hour++;
                if ( hour > 11 )
                    hour = 0;
            }
            write_time();
            while ( (P5IN & BIT1) == 0 )
                ;
        }else if ( (P5IN & BIT2) == 0 ) /* 减少小时 */
        {
            if ( flag24 == 1 ) {
                if (hour > 0) {
                    hour--;
                } else {
                    hour = 23;
                }
            }else {
                if (hour > 0) {
                    hour--;
                } else {
                    hour = 11;
                }
            }
            write_time();
            while ( (P5IN & BIT2) == 0 )
                ;
        }else if ( (P5IN & BIT3) == 0 ) /* 增加分钟 */
        {
            minute++;
            if ( minute > 59 )
                minute = 0;
            write_time();
            while ( (P5IN & BIT3) == 0 )
                ;
        }else if ( (P5IN & BIT4) == 0 ) /* 减少分钟 */
        {
            if ( minute > 0 )
            {
                minute--;
            }else {
                minute = 59;
            }
            write_time();
            while ( (P5IN & BIT4) == 0 )
                ;
        }else if ( (P5IN & BIT5) == 0 ) /* 增加秒 */
        {
            second++;
            if ( second > 59 )
                second = 0;
            write_time();
            while ( (P5IN & BIT5) == 0 )
                ;
        }else if ( (P5IN & BIT6) == 0 ) /* 减少秒 */
        {
            if ( second > 0 )
            {
                second--;
            }else {
                second = 59;
            }
            write_time();
            while ( (P5IN & BIT6) == 0 )
                ;
        }else if ( (P5IN & BIT7) == 0 ) /* 切换24小时制 */
        {
            if ( flag24 == 1 )
            {
                flag24 = 0;
                P2OUT &= ~BIT1;
            } else{
                flag24 = 1;
                P2OUT |= BIT1;
            }
            while ( (P5IN & BIT7) == 0 )
                ;
        }
    }
}
