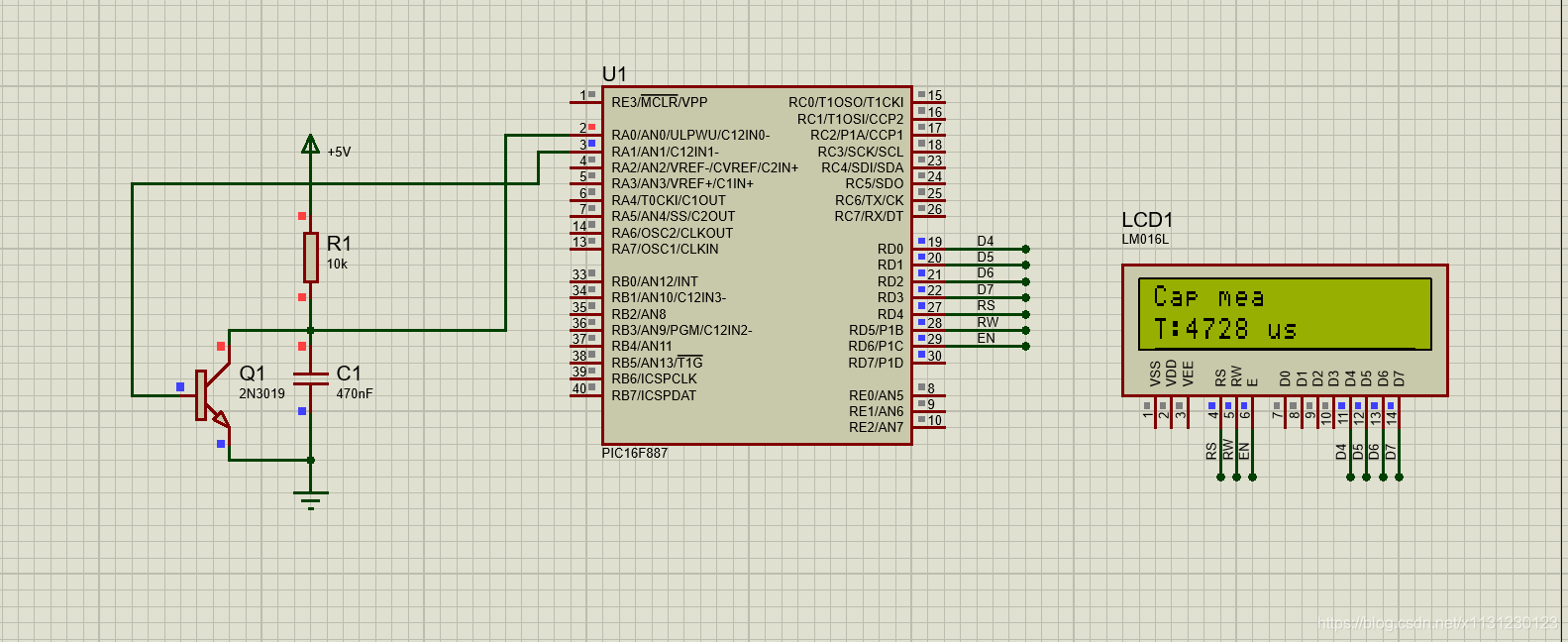

这个代码的原理是利用RC电路的充电时间常数来测量电容值。具体步骤如下：

1. 初始化和配置：

   • 关闭所有模拟输入 (ANSEL = 0; ANSELH = 0)。

   • 配置ADC模块以读取电压 (ANSEL |= 0X01; TRISA0 = 1; ADCON0 = 0xC1; ADCON1 = 0x80)。

   • 配置TMR1定时器用于测量时间 (T1CON = 0b00100001，开启定时器)。

2. 电容放电：

   • 设置RA1引脚为高电平 (RA1 = 1)，将电容放电。

   • 延时100ms (delay_ms( 100 ))确保电容完全放电。

3. 开始充电：

   • 设置RA1引脚为低电平 (RA1 = 0)，停止放电并开始充电。

   • 复位TMR1计数器 (TMR1H = 0; TMR1L = 0)，并启动定时器。

4. 测量充电时间：

   • 在一个循环中不断读取ADC值 (GO = 1; while ( GO ) ;)，直到ADC值达到0.632 * Vdd（即adval > 637）。

   • 0.632 * Vdd是RC电路的时间常数τ（tau）对应的电压，这时的时间rctime即为电容充电到该电压所需的时间。

5. 计算和显示结果：

   • 停止定时器 (T1CON = 0)。

   • 计算总时间（包括定时器溢出的次数）并显示在LCD上 (sprintf( xianshi, "T:%d us", (int) ( (times * 65536 + rctime) * 4) ))。

6. 中断处理：

   • 每次TMR1溢出时，会进入中断服务程序 (void interrupt high_isr( void ))并增加times计数，以记录定时器溢出的次数。

通过测量RC电路充电到0.632 * Vdd所需的时间，可以利用公式[ τ = RC ]（τ是时间常数，R是已知电阻，C是待测电容）计算出电容值。代码中通过测量τ，并结合已知的电阻值，就可以计算出电容值。

全部代码
