效果：

在这里插入图片描述

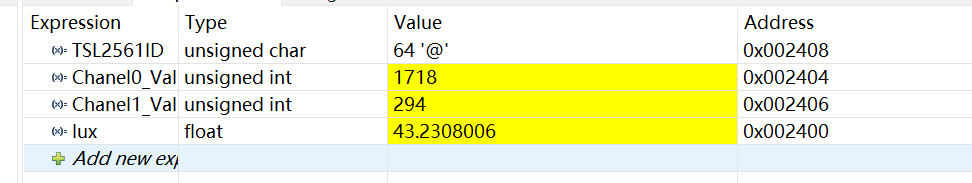

得到载图，ID不太符合手册写的，估计芯片后来又改了些东西的。

读取的数值是稳定的就行，比GY-30模块读取的数值要低，但查了查光照强度的概念并做了实验后，发现TSL2561的光照强度结果可信度高一些。anyway 我只需要稳定的数值就代表读取成功了，别的也不是很关心。

在这里插入图片描述

c
u8  TSL2561ID;
u16 Chanel0_Val;
u16 Chanel1_Val;
int main( void )
{
    WDTCTL = WDTPW + WDTHOLD;                                       /* Stop WDT */
    intclock_8mhz_32768();                                          /* 单片机时钟 */
    TSL2561_Init( TIMING_402MS );                                   /* 设置引脚 IIC + 打开电源 + 设置 增益1X 积分时间402ms */
    TSL2561_Write( TSL2561_REG_INTCTL, 0x10 );                      /* 打开中断 */
    TSL2561ID   = TSL2561_read_byte( TSL2561_REG_ID );          /* 读取ID */
    P2DIR       &= ~BIT2;                                       /* INT引脚输入+上拉 */
    P2REN       |= BIT2;                                        /* INT引脚输入+上拉 */
    P2OUT       |= BIT2;                                        /* INT引脚输入+上拉 */
    while ( 1 )
    {
        while ( P2IN & BIT2 )
            ;                                               /* INT低电平表示转换结束 */
        Chanel0_Val = TSL2561_Chanel0Read();                /* 读取CH0 */
        Chanel1_Val = TSL2561_Chanel1Read();                /* 读取CH1 */
        if ( getLux( 0, 402, Chanel0_Val, Chanel1_Val ) == 1 )  /* gain=0就是不设置增益  402ms积分时间   CH0 CH1 */
        {
            delay_ms( 1 );                                  /* 此处设置断点查看全局变量Lux的值就是光照强度的数值 */
        }
    }
}

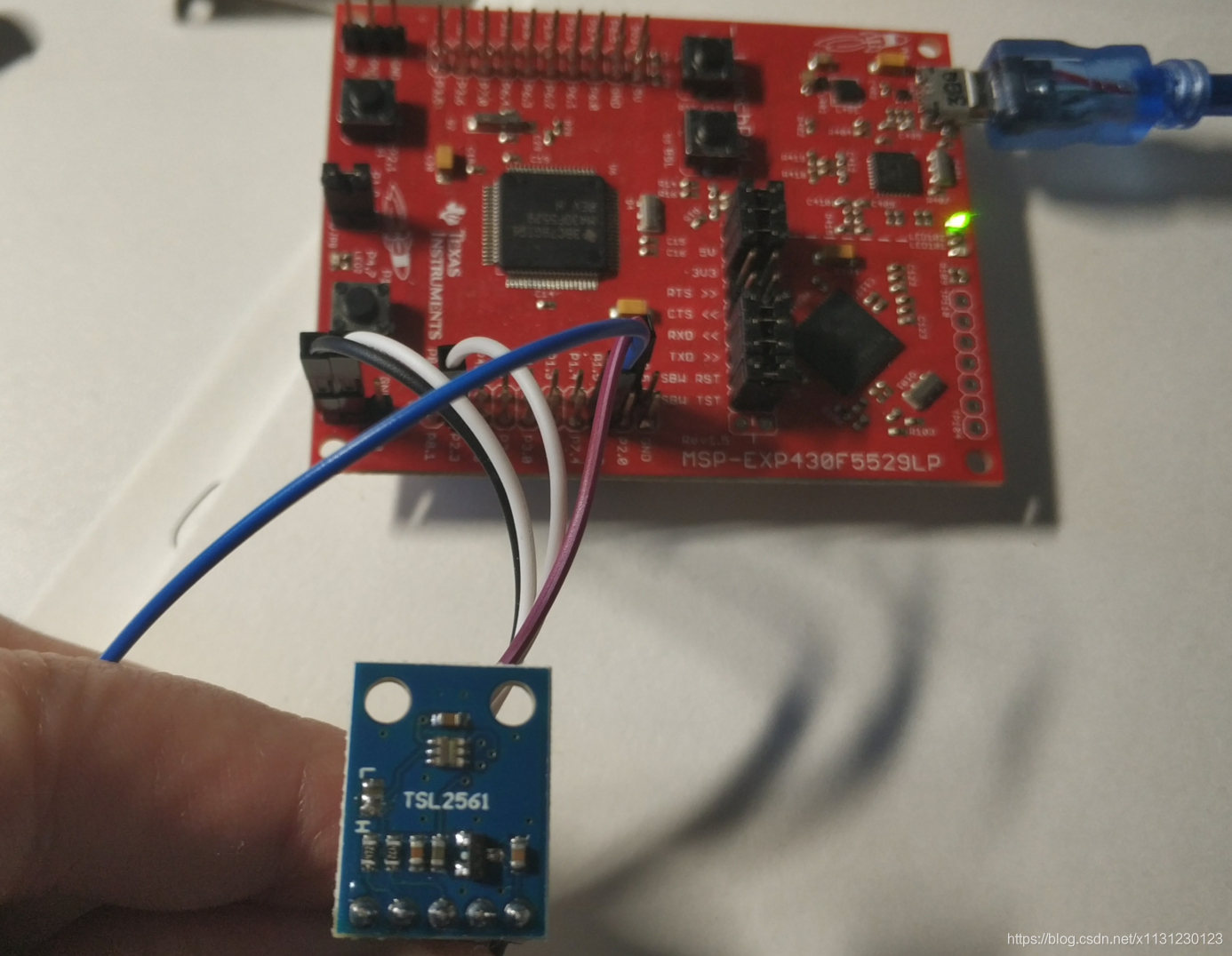

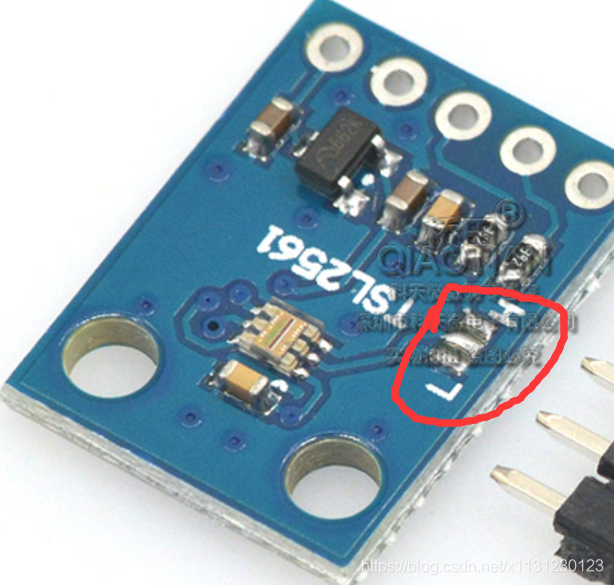

买了个模块 GY2561：

红色圈那里就是设置IIC地址线的，焊接的时候就顺便把中间线连到了高电平。模块上带降压稳压。

在这里插入图片描述

芯片手册:

https://cdn-shop.adafruit.com/datasheets/TSL2561.pdf

手册解读：

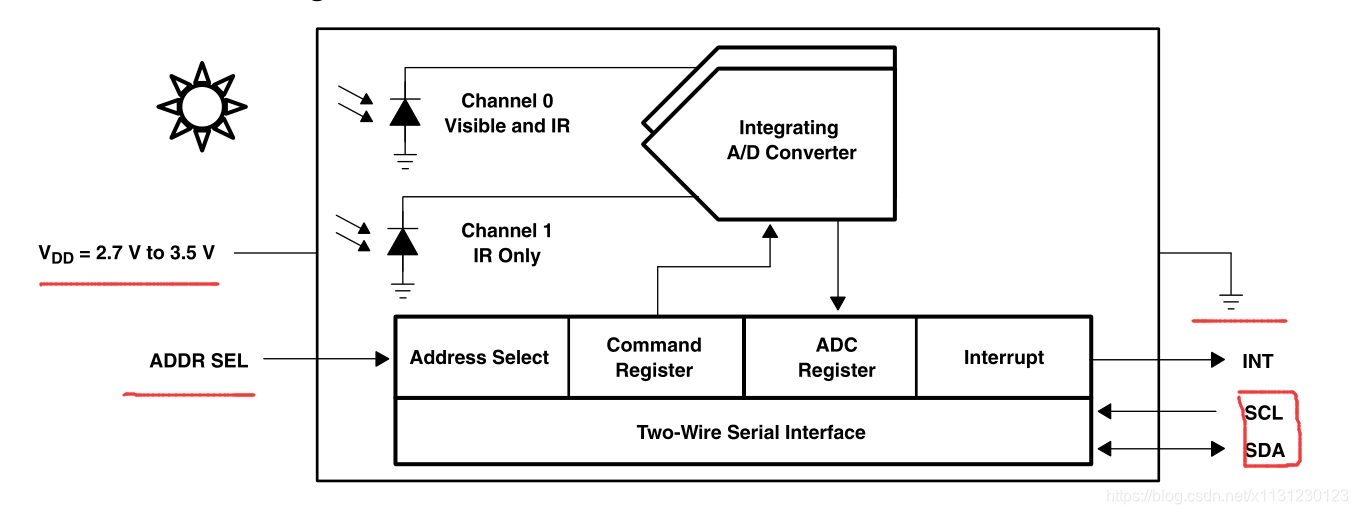

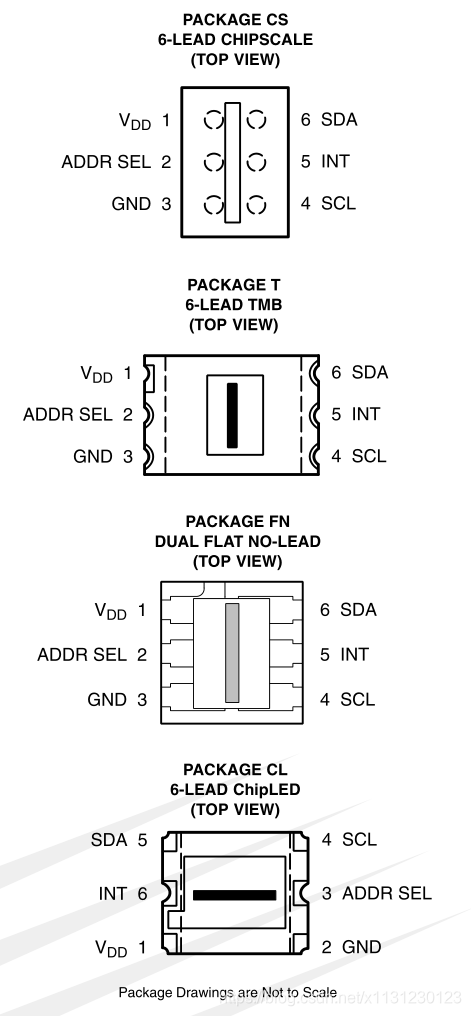

常规模块，看了后面手册知道了INT作用，INT作用是可配置的，可以配置为每次ADC采集后都INT（不用轮询），也可以配置为去为了上下限报警服务。INT是低电平有效，平时最好接一个上拉电阻。

在这里插入图片描述

TSL256x包含两个集成模数转换器(ADC)，用于集成来自通道0和通道1光电二极管的电流。两个通道的积分同时进行，转换周期完成后，转换结果分别传输至通道0和通道1数据寄存器。传输经过双重缓冲，以确保传输过程中不会读取无效数据。转移后，设备自动开始下一个集成周期。

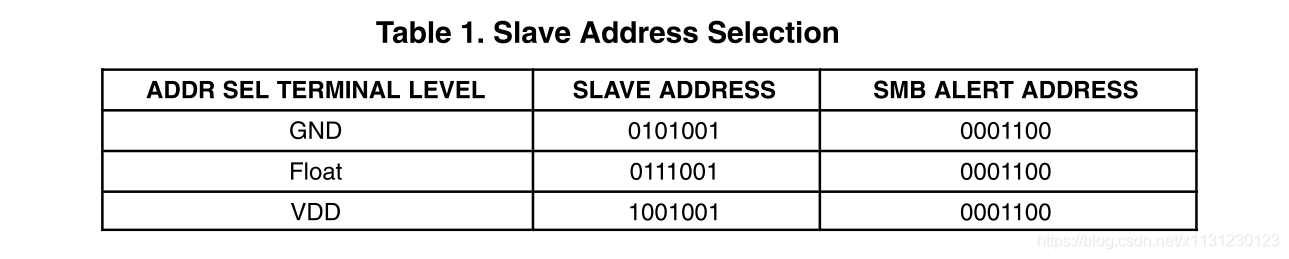

地址如下。

在这里插入图片描述

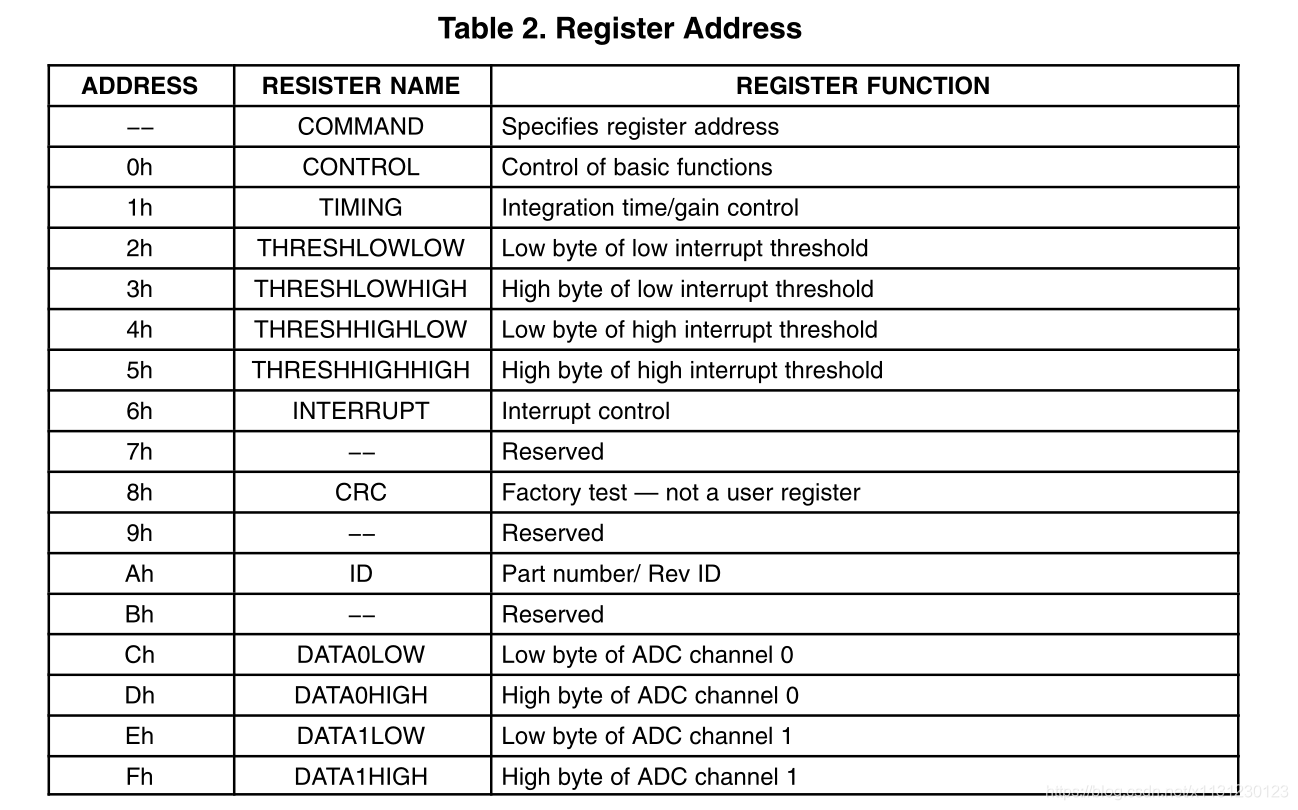

内部所有寄存器如下：

在这里插入图片描述

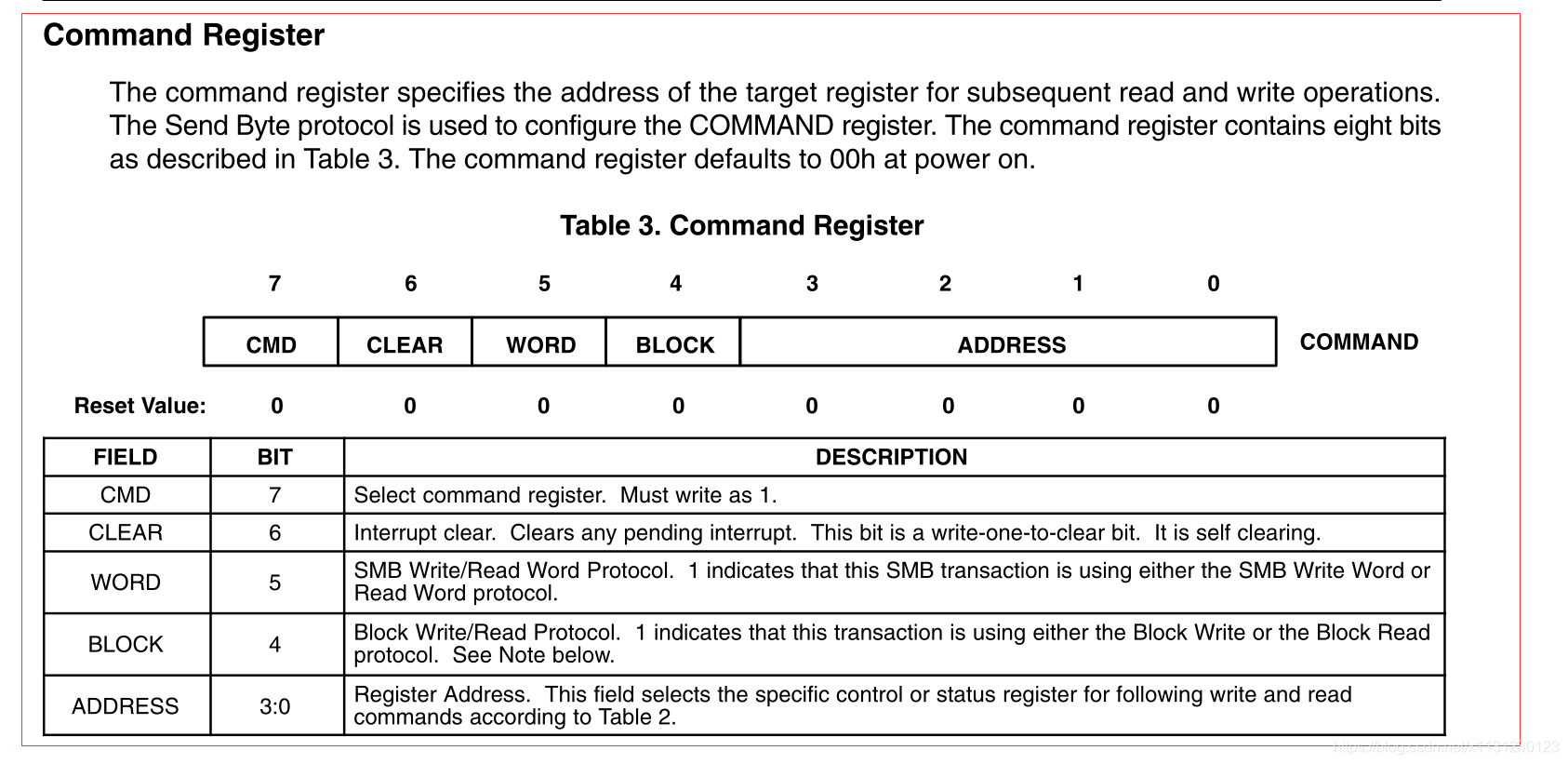

命令寄存器。

在这里插入图片描述

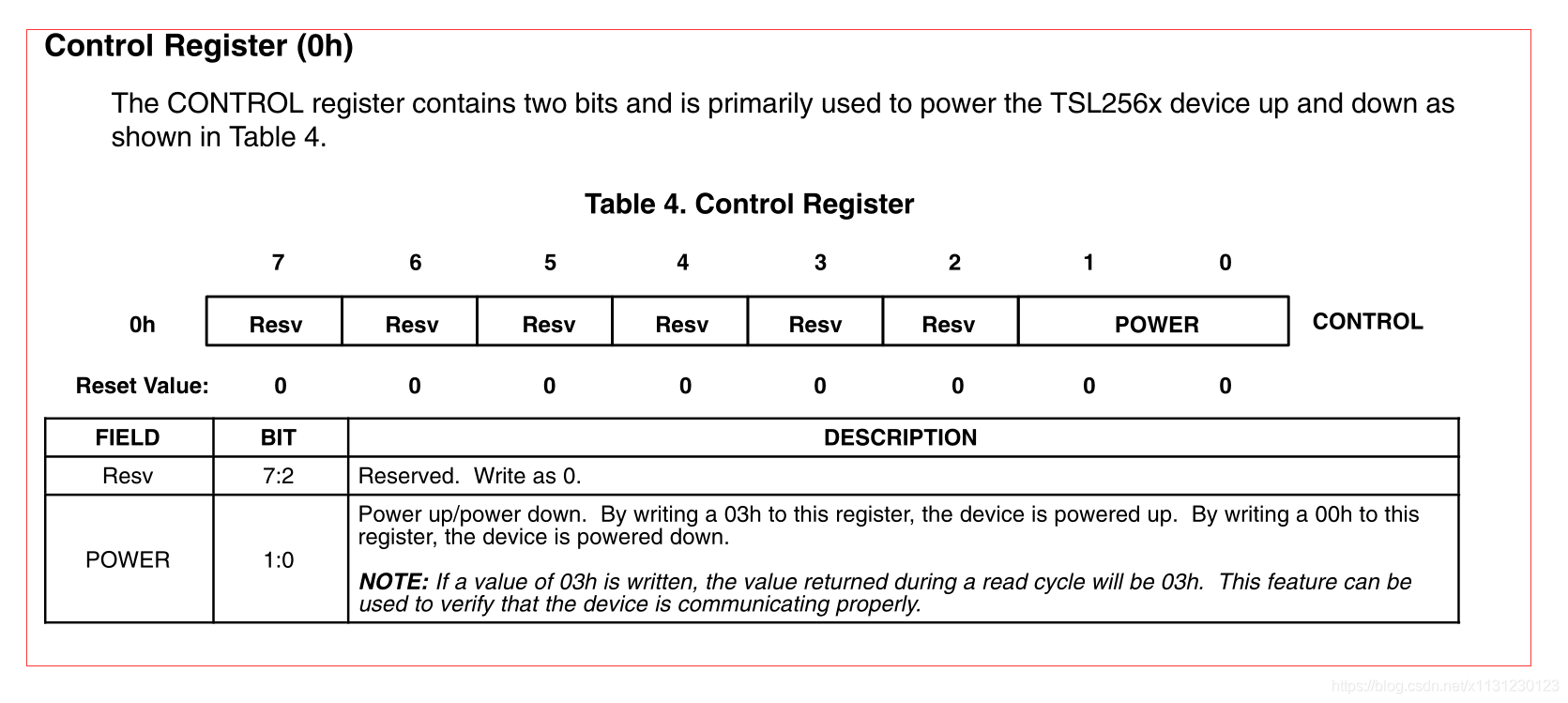

控制寄存器，TSL2561上电后内部转换电源是关闭状态，依靠向控制寄存器写入0x03达到开启电源的目的。

在这里插入图片描述

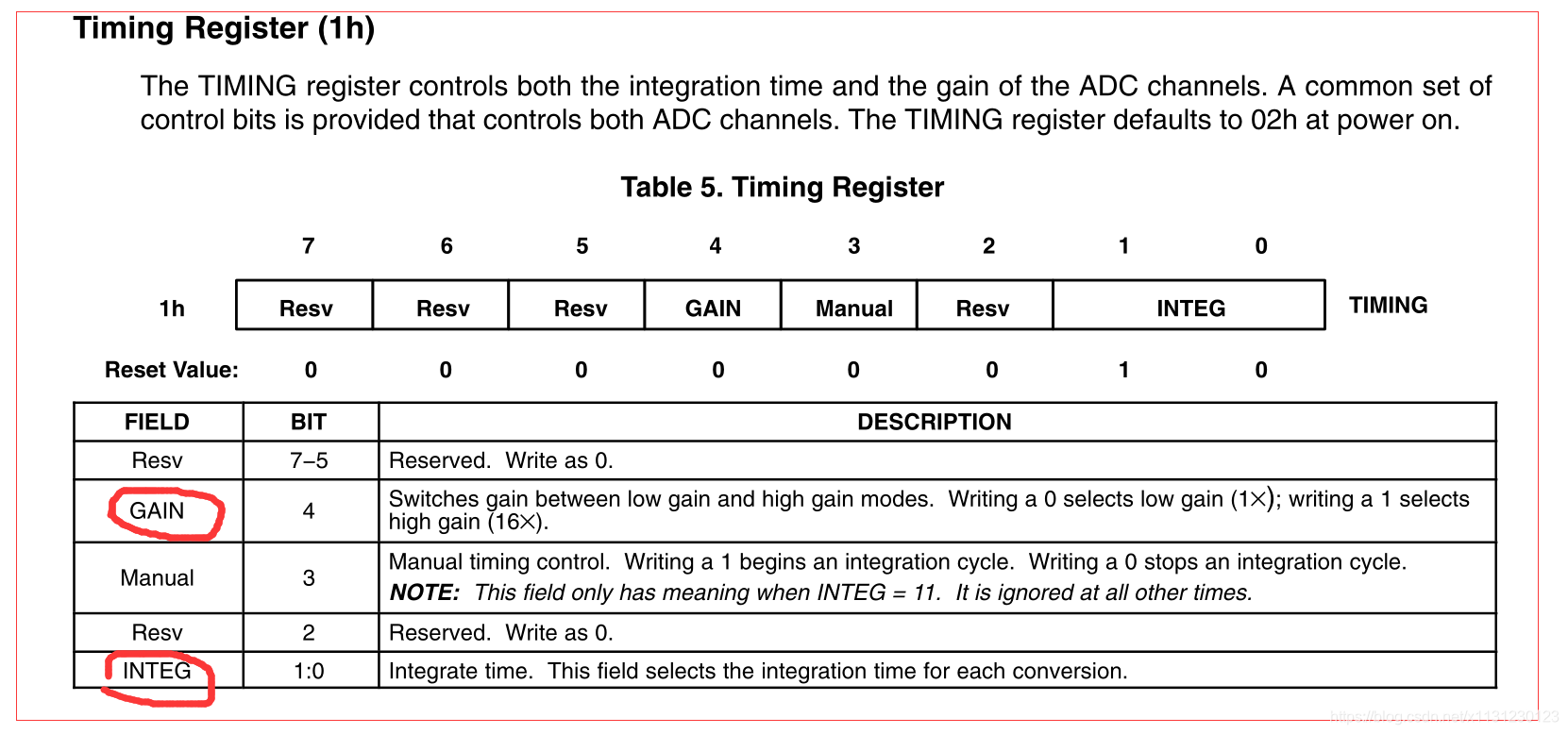

积分时间和增益控制寄存器。

在这里插入图片描述

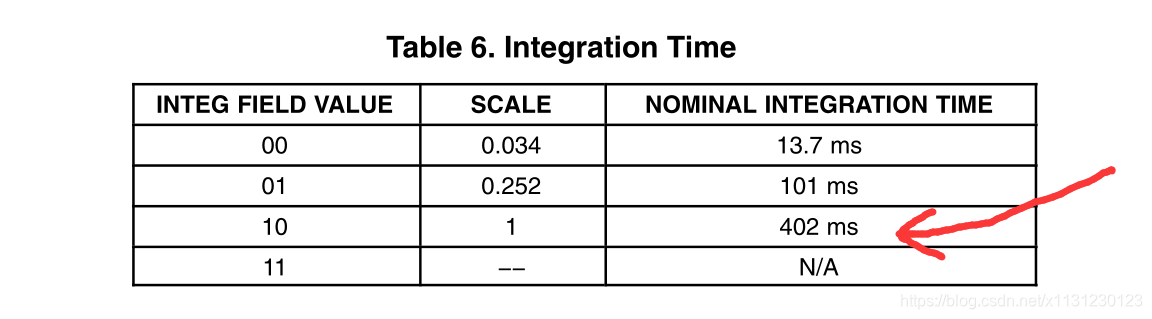

积分时间设置不同，那么scale不同，采集时间也不同。

在这里插入图片描述

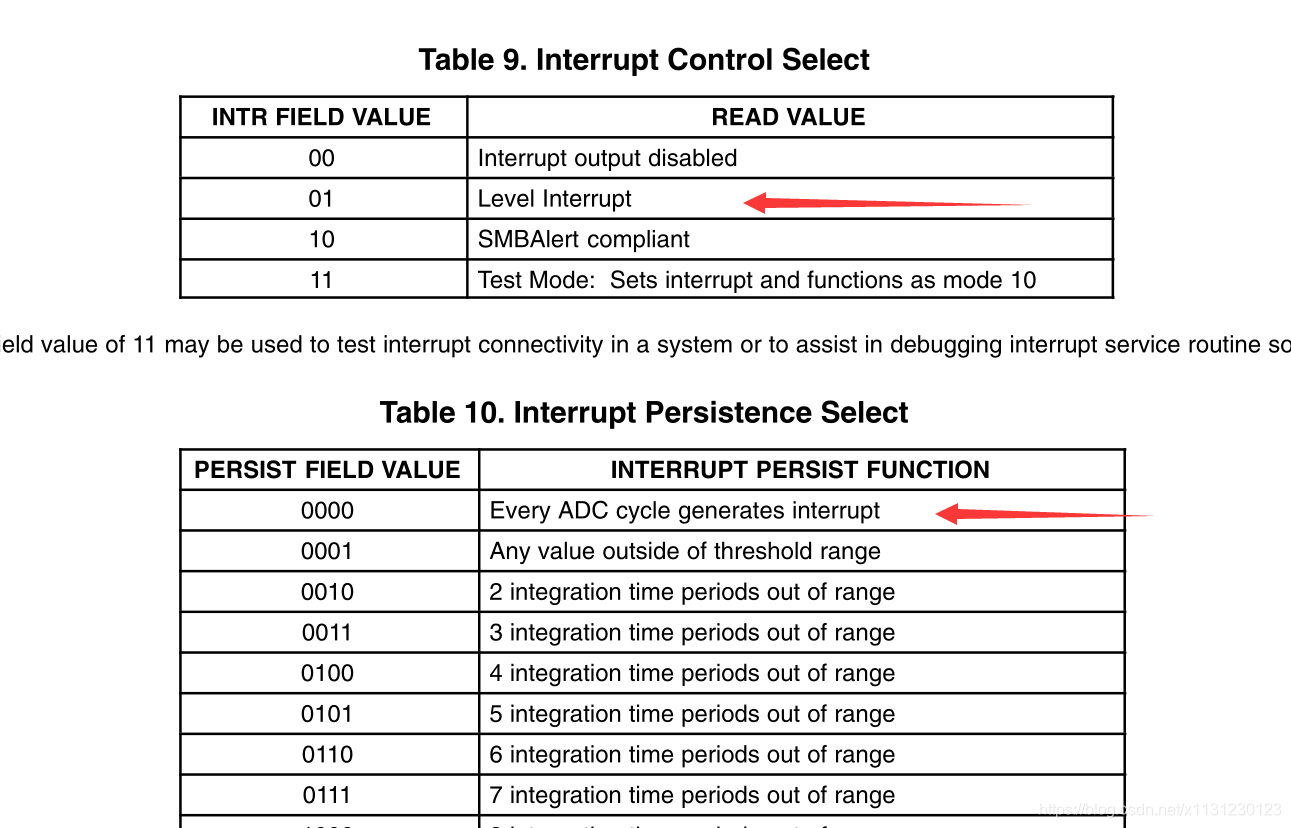

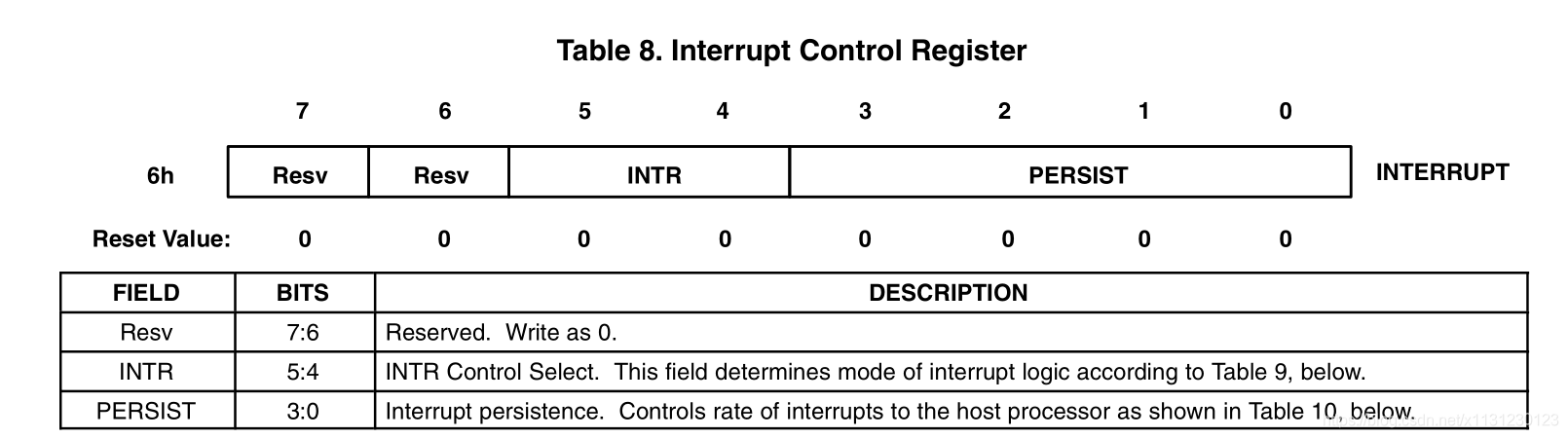

中断控制寄存器。

要么设置

在这里插入图片描述

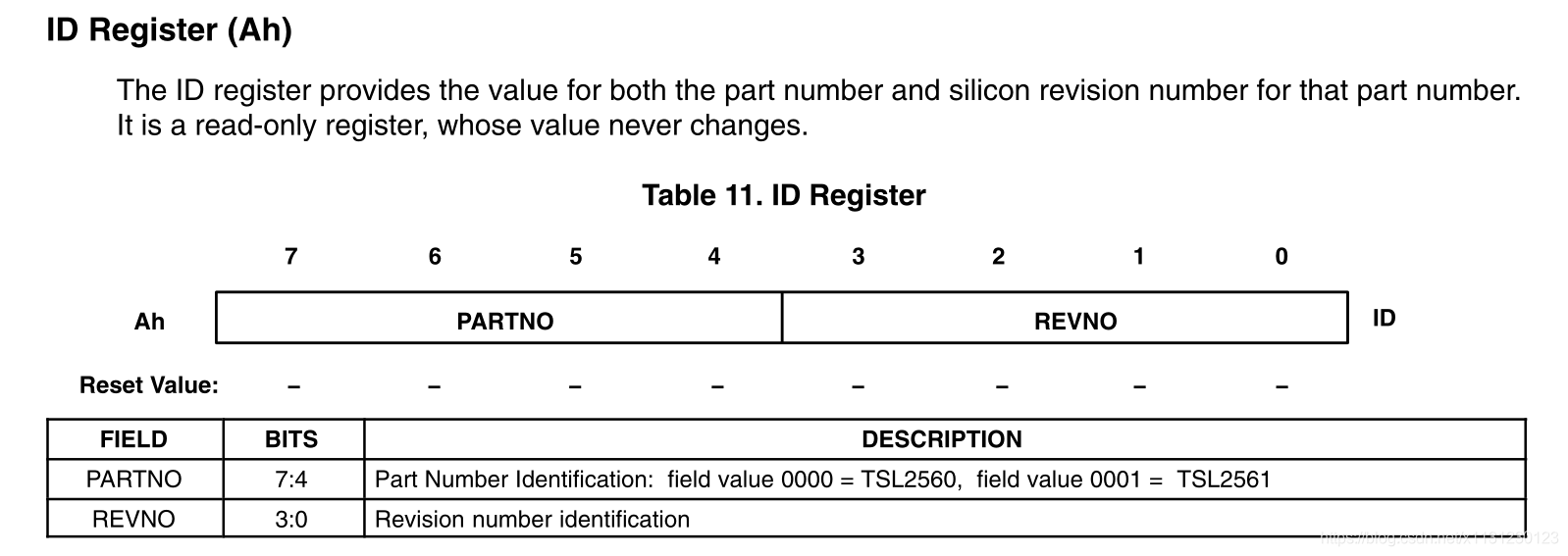

ID寄存器，地址0x0A，读了之后是个固定值，可以用来判断IIC通信是否正常。

在这里插入图片描述

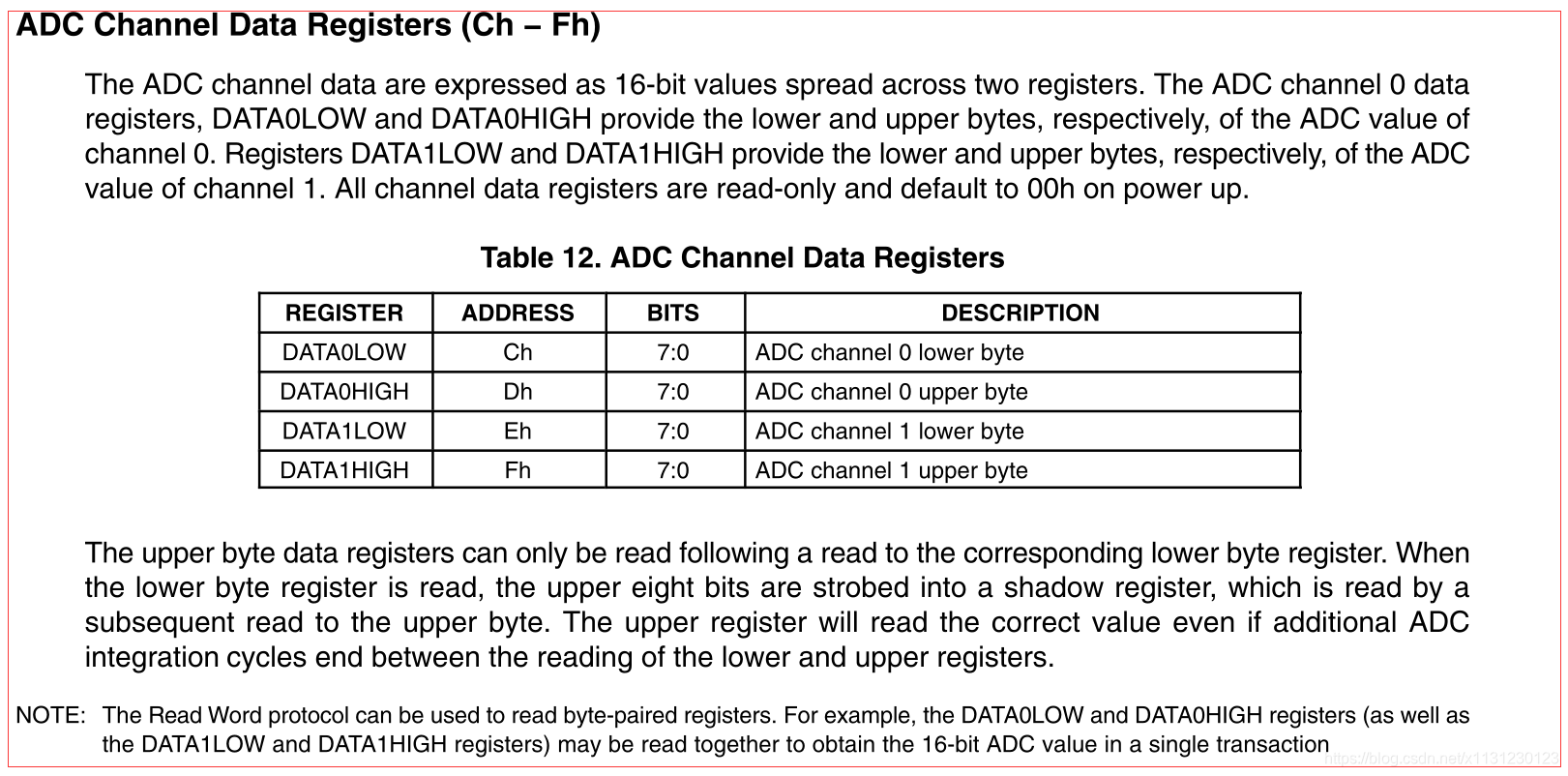

光强采集结果就是存下面四个寄存器，通道0和通道1，表格里先后顺序才能读。读出后怎么转换光强lux后面说。

在这里插入图片描述

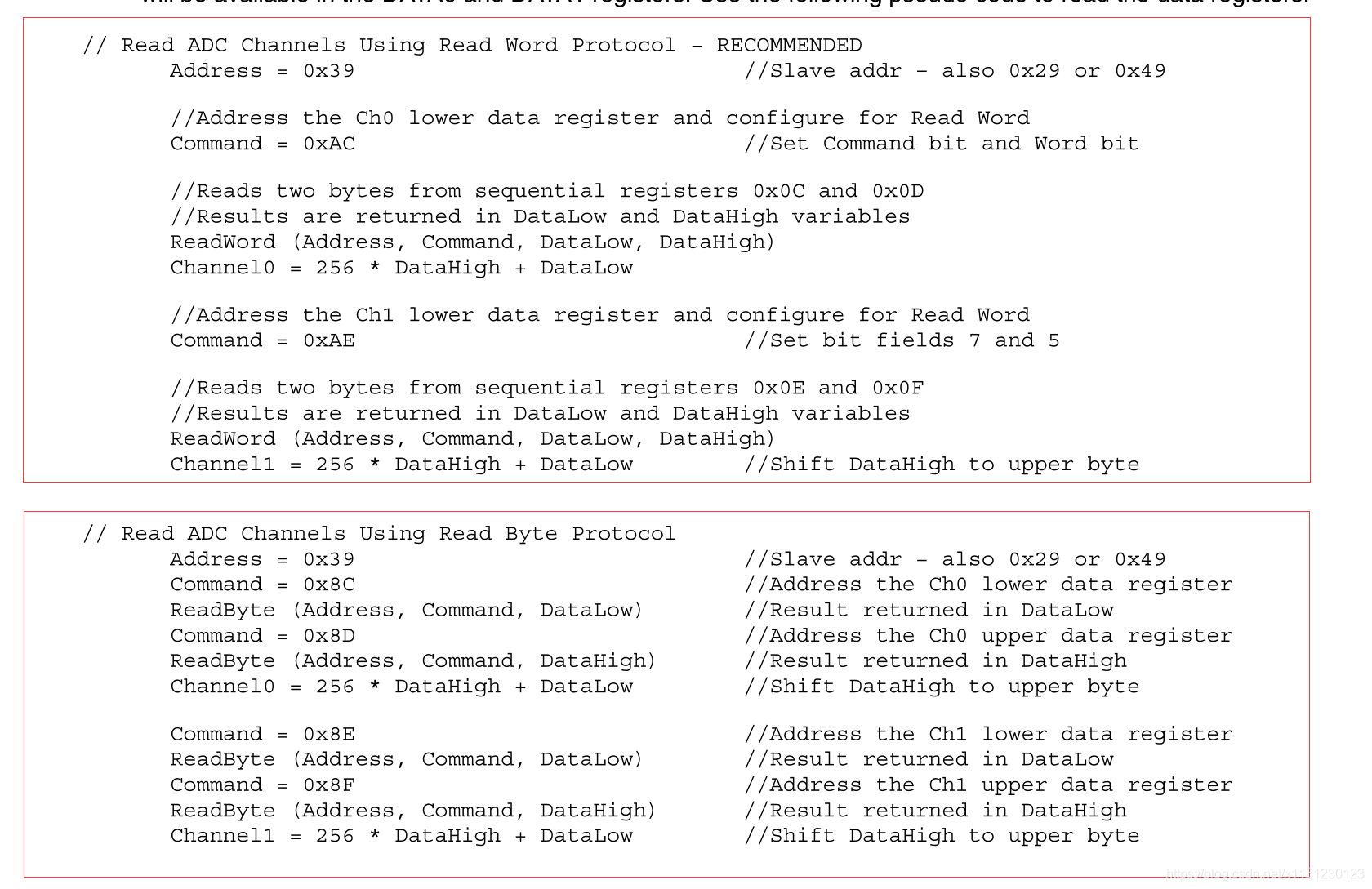

读取过程，上电后把contorl寄存器写0x03之后，模块就默认方式（Timing）采集一次，400ms后有结果。如何读取见下图。

在这里插入图片描述

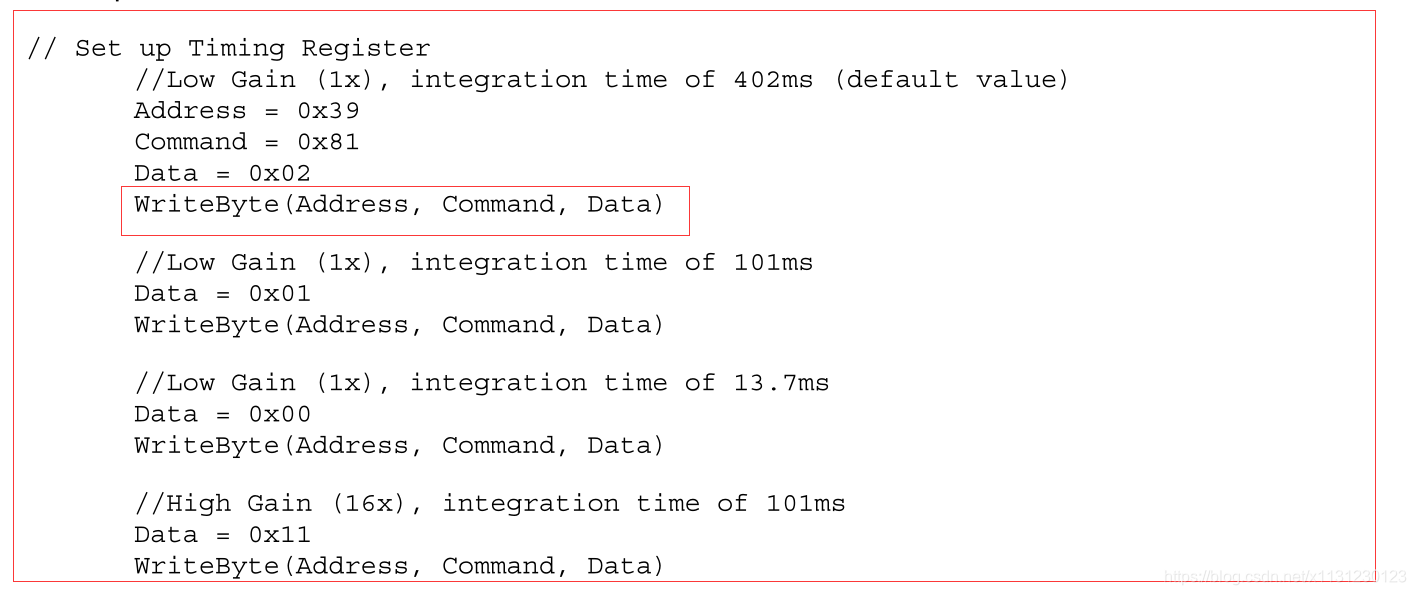

如何设置Timing：

在这里插入图片描述

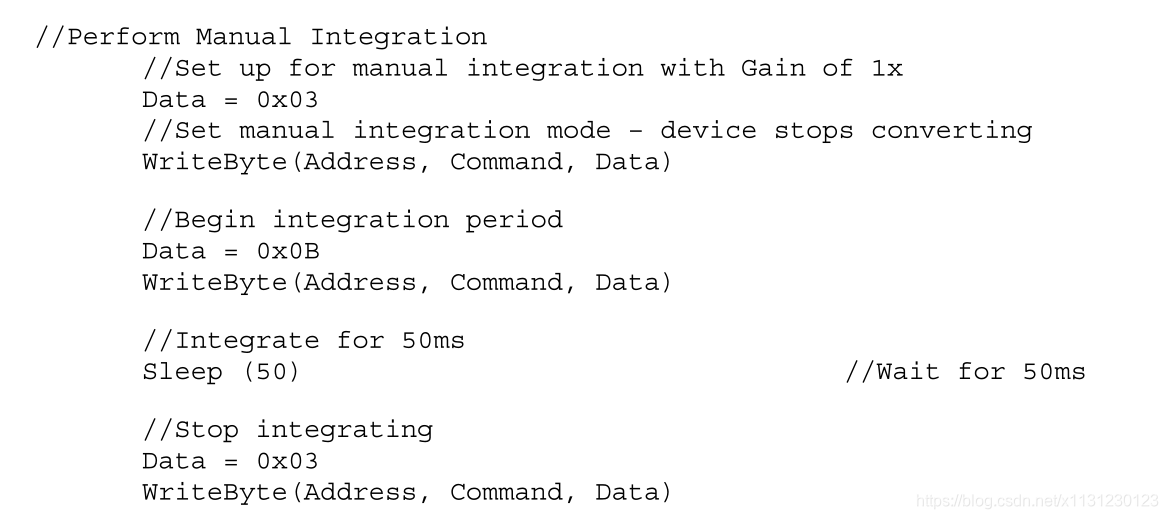

手动积分控制，这东西用不上，不用看。我们都自动积分。

在这里插入图片描述

TSL256x旨在用于环境光检测应用，如显示器背光控制，根据人眼感知的环境光亮度调整显示器亮度或对比度。传统的硅探测器对红外光反应强烈，而人眼却看不见。由于硅检测器响应和人眼感知的亮度之间的差异，当环境光的红外含量高时，例如白炽灯照明，这可能导致显著的误差。通过使用两个光电二极管，TSL256x克服了这个问题。其中一个光电二极管(通道0)对可见光和红外光都敏感，而第二个光电二极管(通道1)主要对红外光敏感。积分模数转换器将光电二极管电流转换为数字输出。通道1数字输出用于补偿光的红外分量对通道0数字输出的影响。两个通道的模数转换器数字输出用于一个公式，以获得一个近似于人眼响应的值。

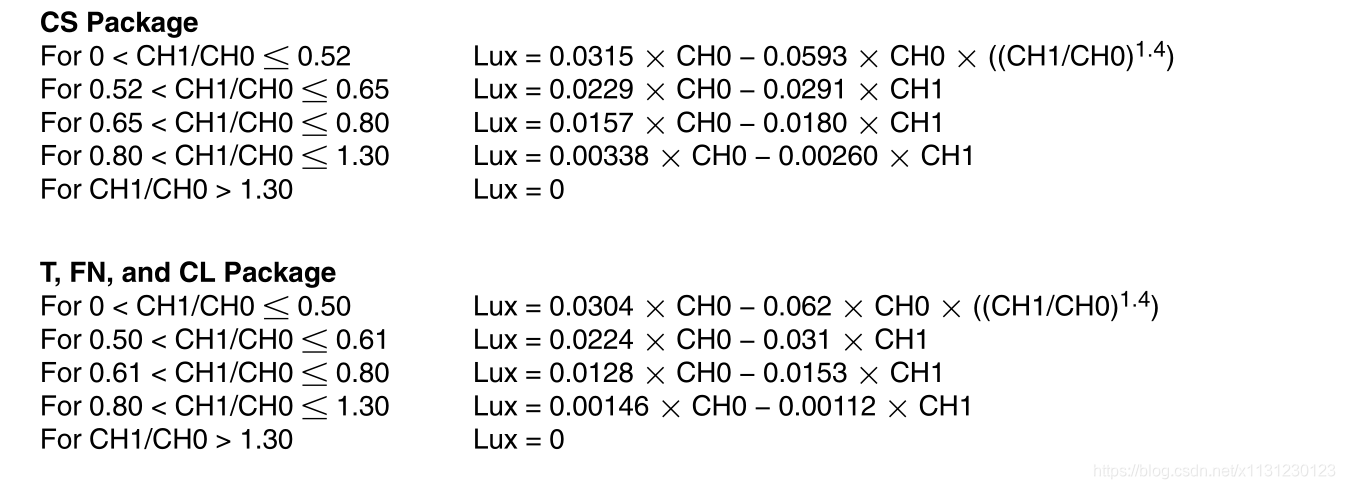

不同封装计算lux光强计算方式不一样。

在这里插入图片描述

一般都不会是CS封装。

得到CH0和CH1后直接计算光照强度即可，没啥好说的。不过网上那个简洁计算的程序好像有问题，谁有时间去移植一下芯片里面给出的参考才是最好的。我就比较懒了，直接按下图公式算就得了，因为MSP430F5529或者STM32单片机是支持pow乘方计算的。

在这里插入图片描述
