介绍

一、实验目的本次实验使用 MSp430G2553 以及 GZ 扩展版的 LCO 显示、蜂鸣器、机械按键，实现具有多功能电子钟的设计。功能包括，按键切换工作界面、设置时间、秒表计时、闹钟的设定、闹钟的暂停与休眠。二、实验内容与设计思路电子钟功能综述本次电子表设置了四个操作界面，对应于四个基本功能，分别为时钟显示（即正常工作状态） , 时间设定界面，日期设定界面与闹钟设置。界面转换通过按键 keyl 实现切屏的目的。 1 ．在时钟显示模块，包含时分秒的显示， 24 小时制下的 0 时 0 分 0 秒，开机后即运行走时。屏幕小字显示日期（月和日）以及此时闹钟功能是开启还是关闭。在钟表正常工作时， LEO 每隔一秒交替闪烁。闹钟到点时蜂鸣器响，LED灯全亮，只有按某个键才会停止响铃，恢复正常状态。 2 ．在时间设定界面，机械按键 keyZ 实现设定维度的选择，时钟、分钟、秒钟的移位。 Key3 与 key4 机械按键实现时分秒的加减调整。 3 ．在日期设定界面，可以设置月和日即可。 3 ．在闹钟设置界面， keyZ 移位， key3 与 key4 调节，设置闹钟时间、闹钟开关。

0正常显示 123设置时分秒 45设置月和日 6789设置时分秒打开关闭闹钟 10显示秒表

KEY1 切屏

KEY2 加选项

KEY3 加法

       10的时候可以开始暂停秒表

KEY3 减法

       0的时候可以直接进入秒表10

       10的时候可以清零秒表

12345设置的时候不走时

0的时候才会判断闹钟

设置某个项目的时候 那个项目会闪烁显示。

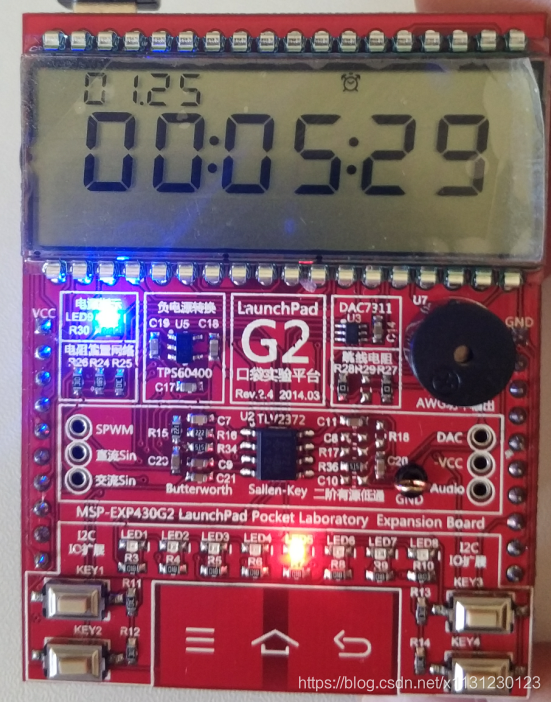

正常显示月、日、时、分、秒。

设置闹钟的界面

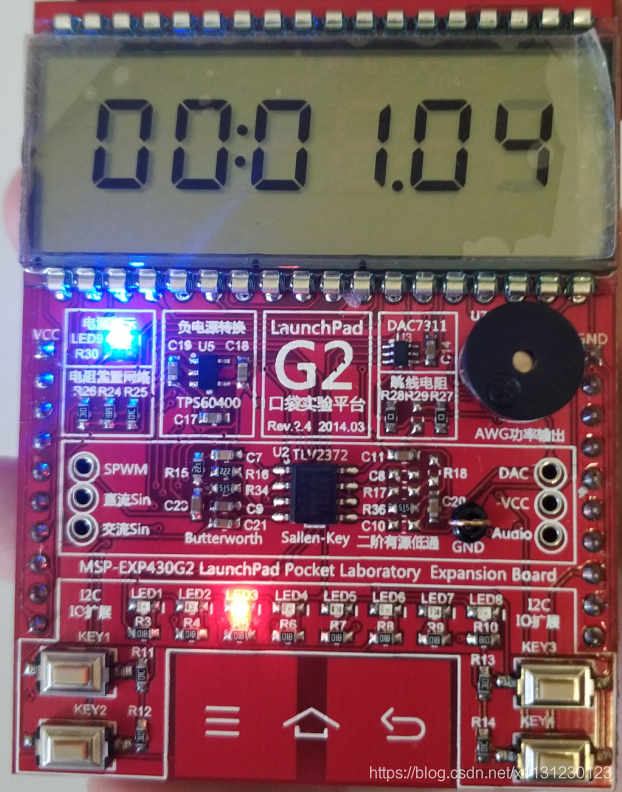

秒表显示
