课程设计题三十四：煤气泄漏检测报警器（选做）

要求：

1. 能够检测煤气的浓度；

2. 液晶LCD1602显示煤气的浓度；

3. 超标进行声光报警。

先做个检测煤气天然气浓度的

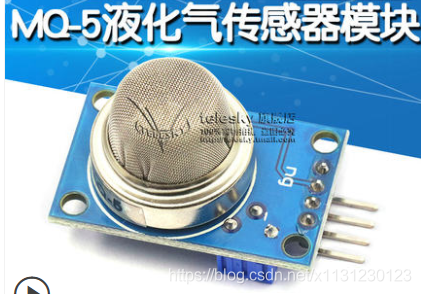

MQ-5液化气 天然气 城市煤气传感器模块

传感器供电后，有一个电压输出引脚，气体浓度越高，输出电压越高。输出0到5V的电压代表0%浓度到100%浓度的话，我们需要检测电压。

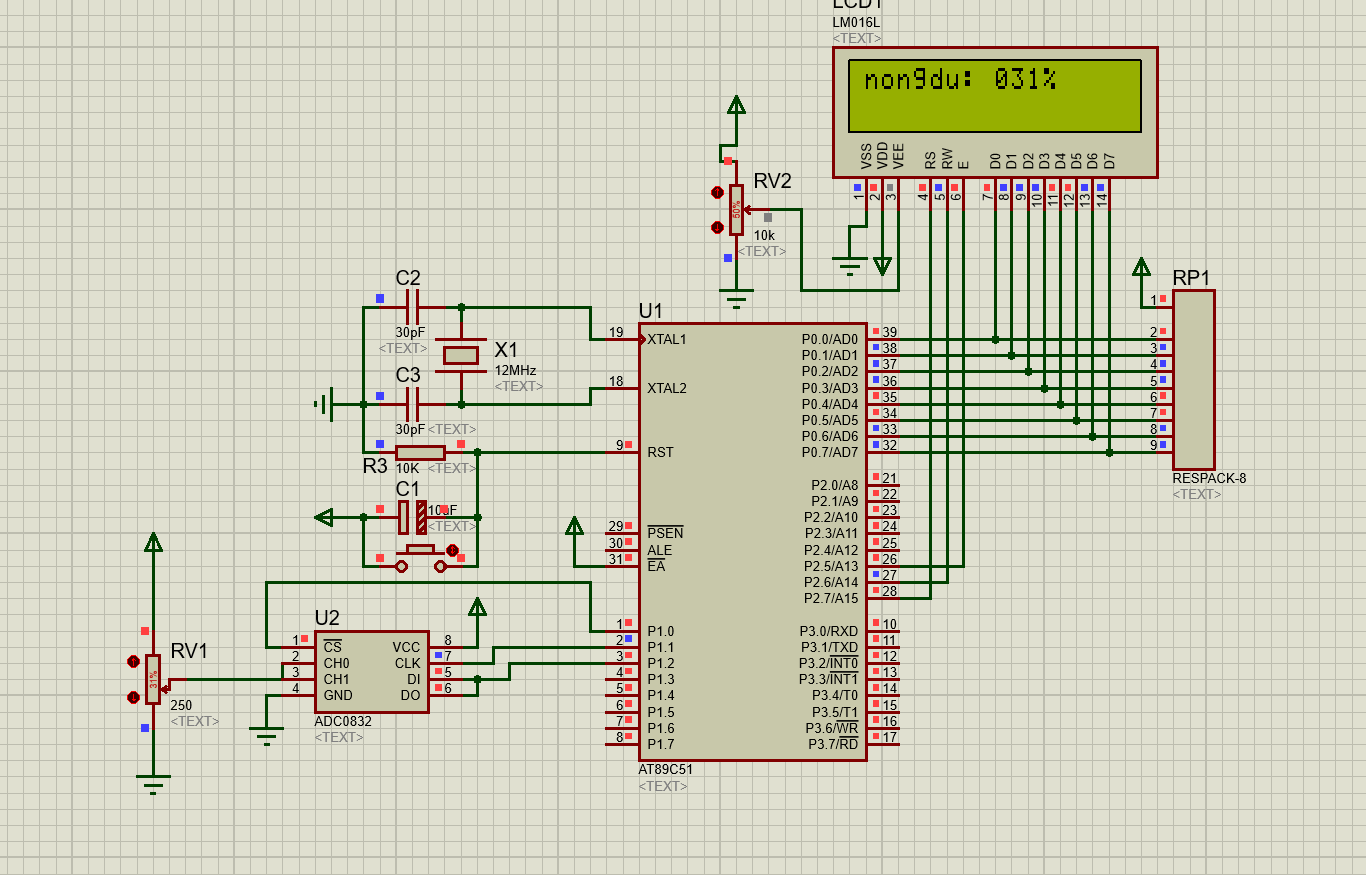

下图就检查电压了，滑动变阻器滑动的时候电压改变。

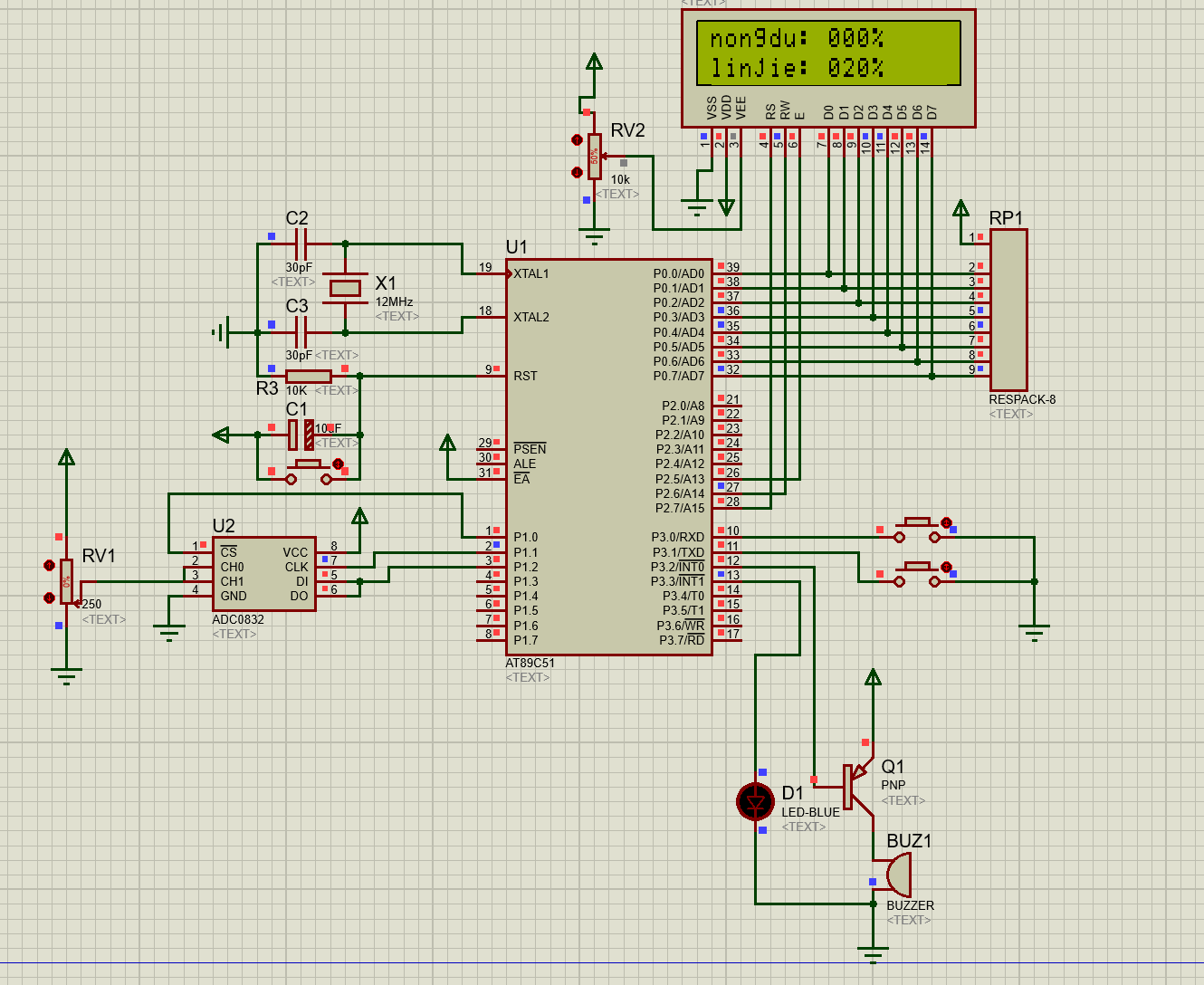

超标进行声光报警

加个蜂鸣器

加个小灯

加2个按键

按键调节上限数值

浓度高于上限数值后声光报警(声光报警就是指蜂鸣器响+小灯点亮)
