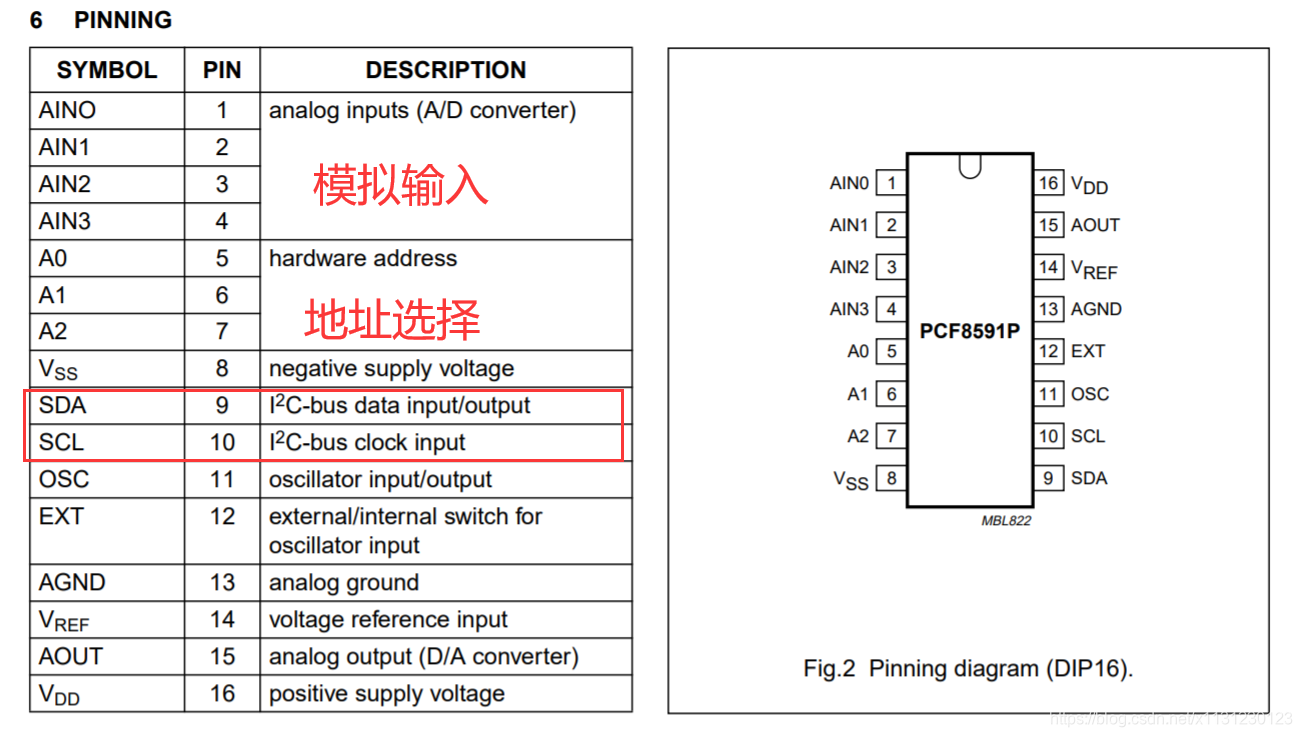

引脚

AIN0~AIN3:模拟信号输入端

A0~A3:引脚地址端

VDD、VSS:电源端

SDA、SCL

²C总线的数据线、时钟线

OSC:外部时钟输入端，内部时钟输出端

EXT:内部、外部时钟选择线，使用内部时钟时该脚接地

AGND:模拟信号地

AOUT

/A转换输出端VREF:基准电源端

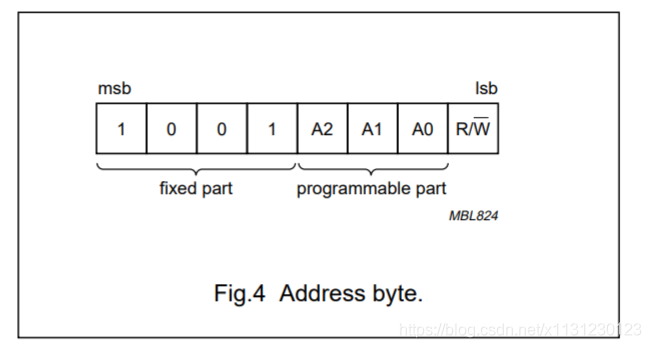

地址字节

依靠A0 A1 A2可以在同一总线搭载不同器件。

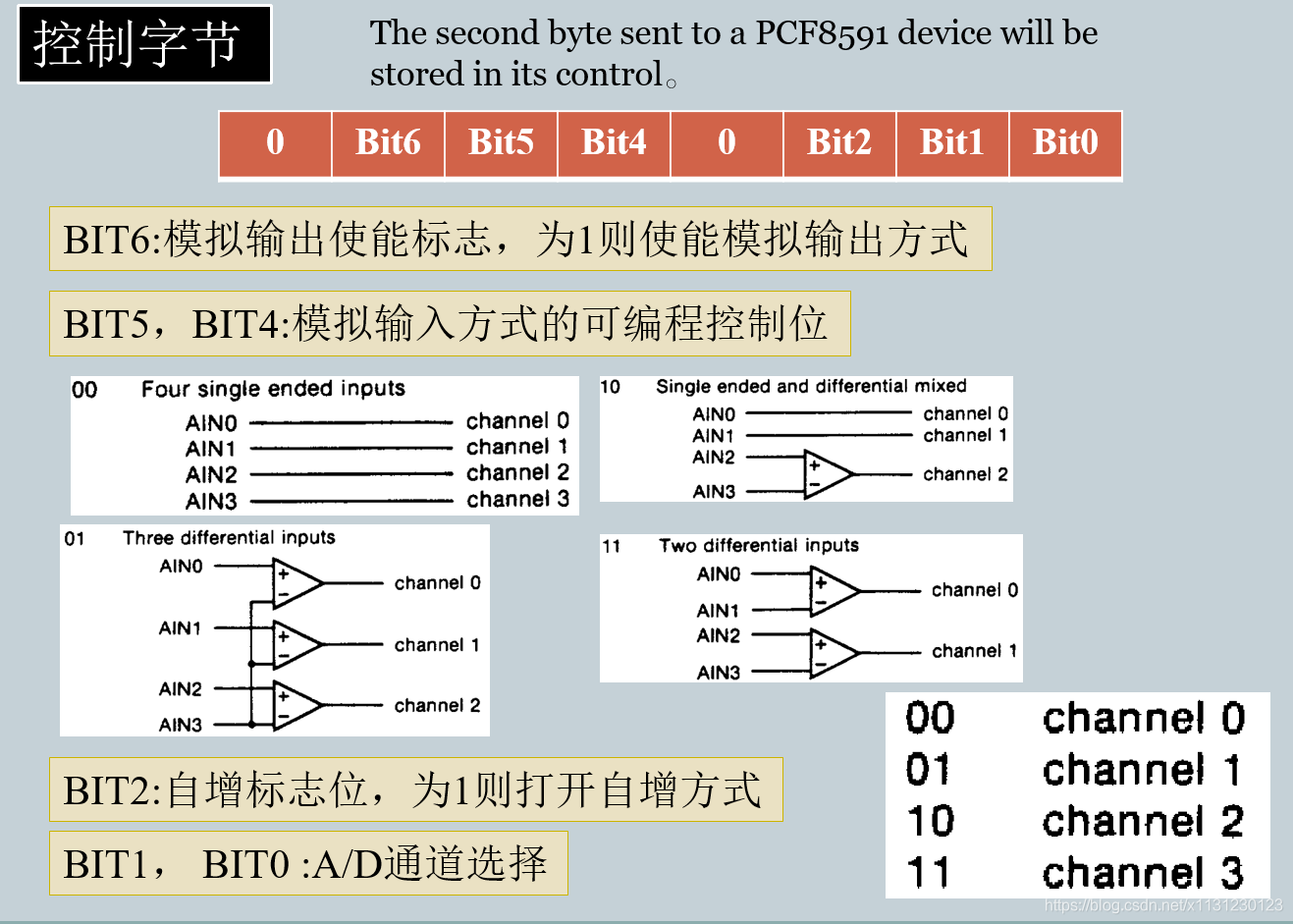

控制字节。

如果自增标志位（ BIT2 ）置为1，则每A/D转换一次，通道编号自动加1，可以切换通道。 如果使用内部振荡器时，需要使用通道自增模式，那么控制字节的BIT6（模拟输出标志位）需要置为1，从而保证内部振荡器连续运行，预防振荡器启动延时造成转换错误。在其他的时候模拟输出使能位可以复位为0以降低静态功耗。 如果选了一个不存在的输入通道，那么将会定位到编号最高的那个通道。所以，如果设置成了通道自增方式，那么下一个被选中的将是通道0. 每次上电复位后，控制寄存器所有的位将被复位成0。D/A转换器和振荡器将被禁止以省电。模拟输出口将转为高阻状态。

同时多通道ADC总是有BUG，有空阅读手册才行。

c
#include "reg52.h"                      /* 定义51单片机特殊功能寄存器 */
#include "intrins.h"
#include "lcd1602.h"
//PCF8591初始化
void init_pcf8591(void)
{
 i2c_start();
 i2c_sendbyte(0x90);
 i2c_waitack();
 i2c_sendbyte(0x40|0x00);  //选通道0
 i2c_waitack();
 i2c_stop();
 operate_delay(10);
}
//通过I2C总线读取ADC结果
unsigned char adc_pcf8591(void)
{
 unsigned char temp;
 i2c_start();
 i2c_sendbyte(0x91);
 i2c_waitack();
 temp = i2c_receivebyte();
 i2c_sendack(1);
 i2c_stop();
 return temp;
}
void dac_pcf8591(unsigned char dat)
{
 i2c_start();
 i2c_sendbyte(0x90);
 i2c_waitack();
 i2c_sendbyte(0x40);  //DAC输出模式
 i2c_waitack();
 i2c_sendbyte(dat);
 i2c_waitack();
 i2c_stop();
}

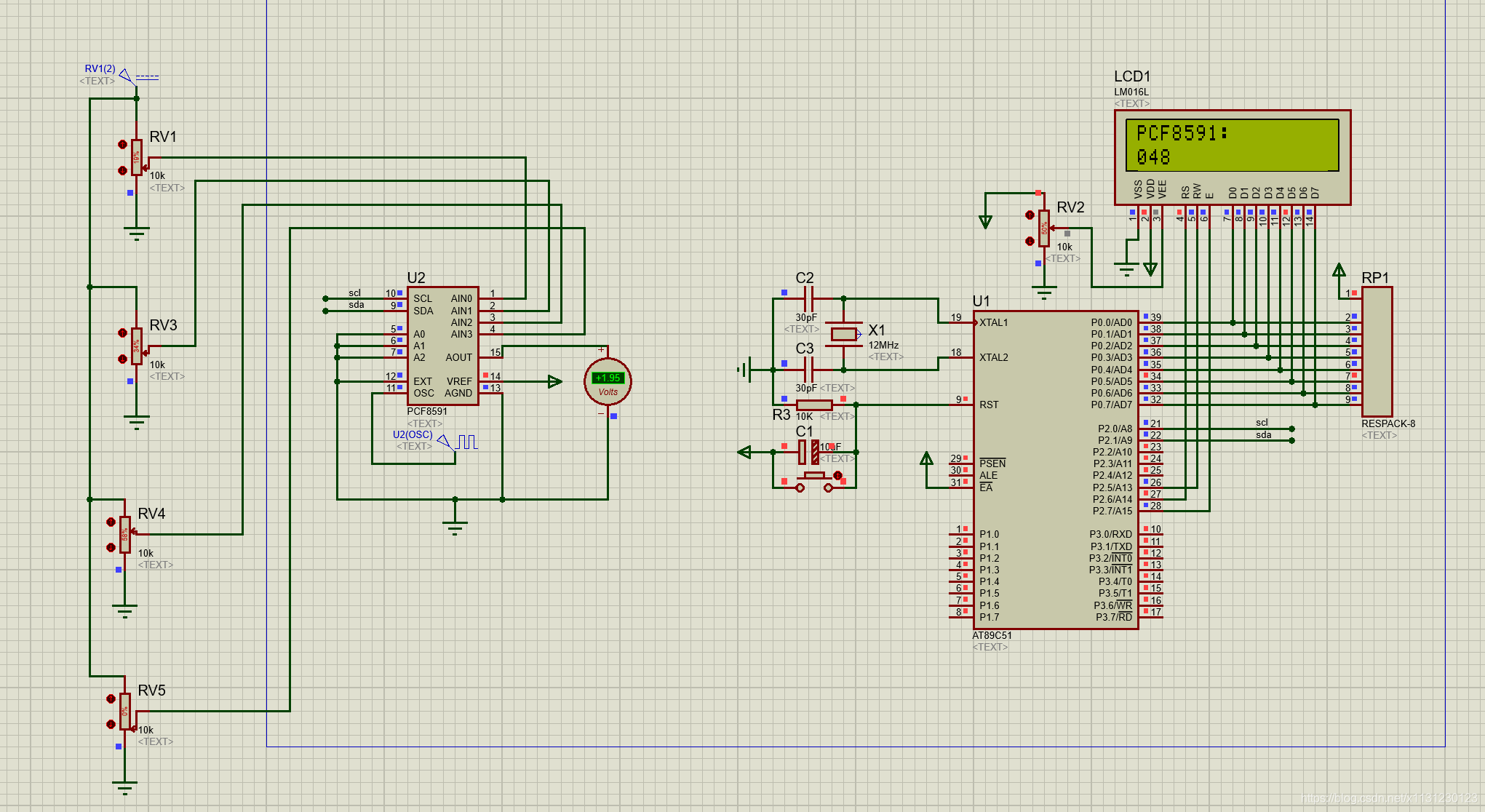

/* 主函数 */
void main(void)
{
    unsigned char adc_value; /* ADC转换数据 */
    unsigned char disp[16];
    LCD_init();
    LCD_write_str(0, 0, "PCF8591:");
  dac_pcf8591(100);
  init_pcf8591();
    while (1)
    {
        adc_value = adc_pcf8591();   //读取A/D采样值
        disp[0] = '0' + adc_value / 100;
        disp[1] = '0' + adc_value % 100 / 10;
        disp[2] = '0' + adc_value % 10;
        disp[3] = ' ';
        LCD_write_str(0, 1, disp);
    }
}
