DS18B20 引脚定义单总线多点温度检测 STM32 单片机

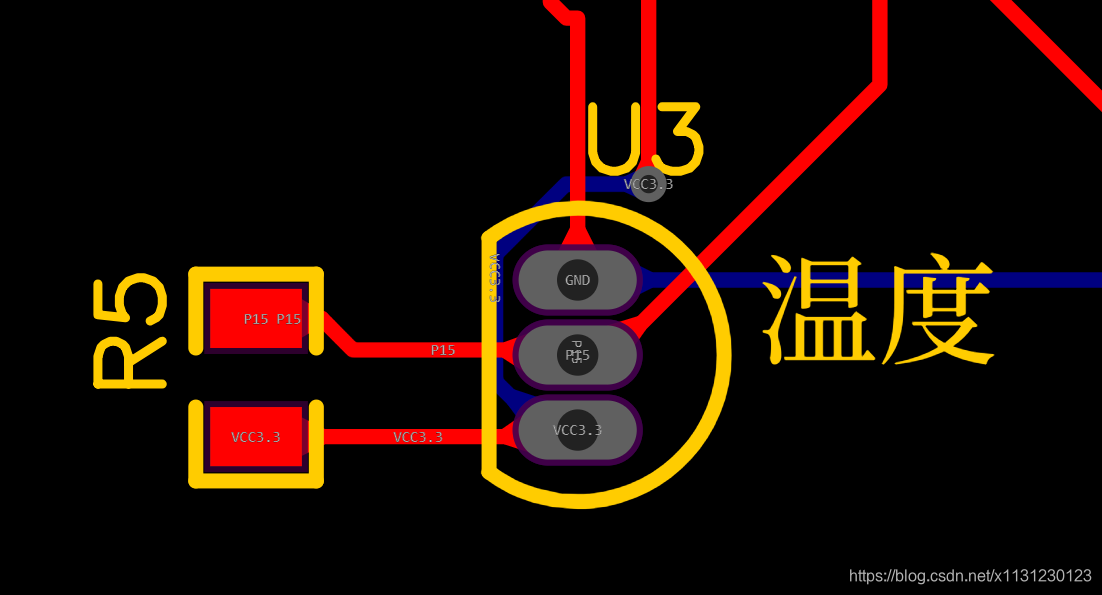

对于一般的DS18B20引脚有下图。找到VCC GND ，中间就是数据口。

在这里插入图片描述

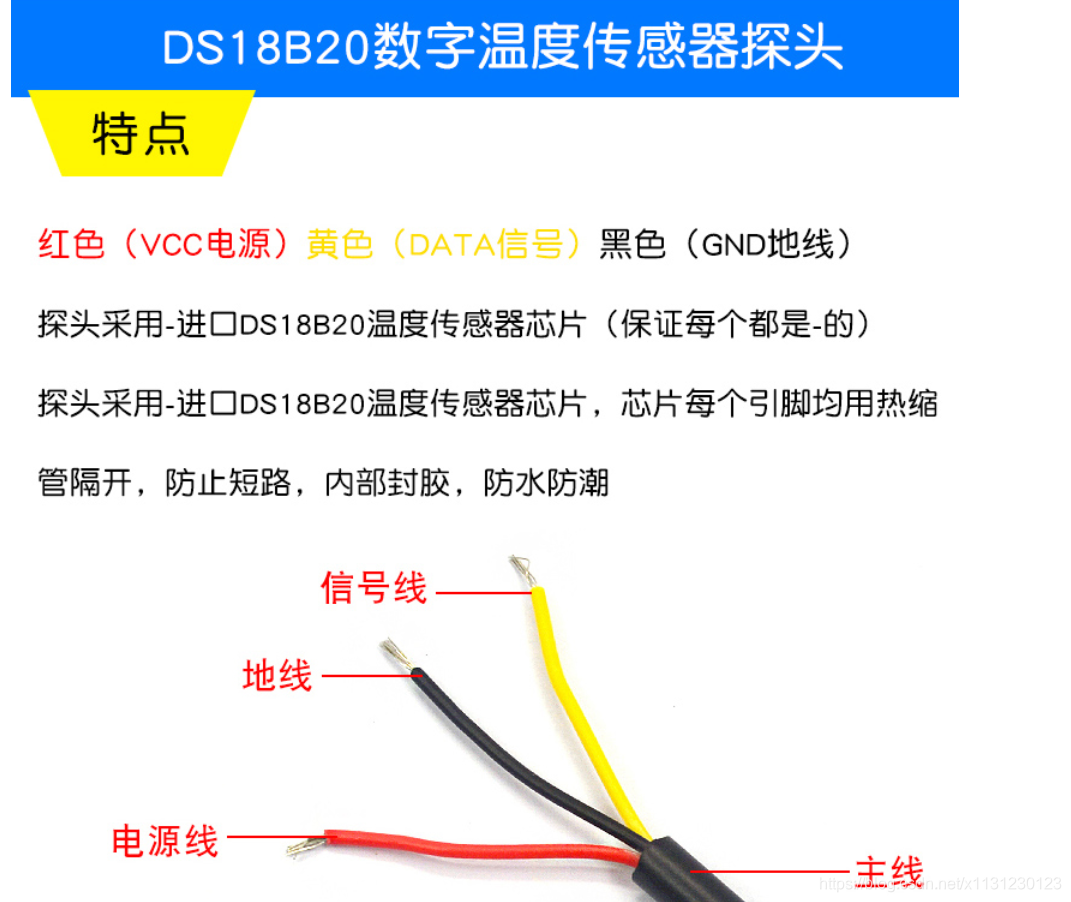

对于金属头的DS18B20引脚定义有：

在这里插入图片描述

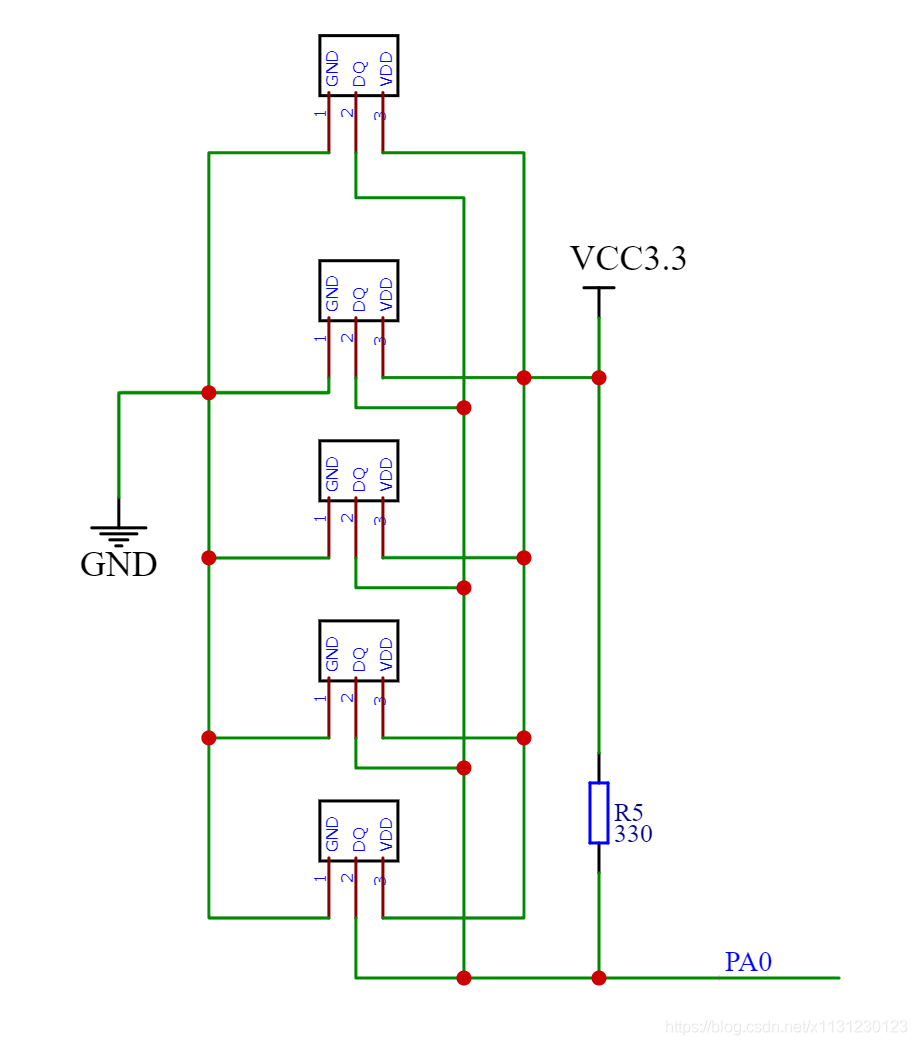

多点温度检测的原理图，这里用五个距离

在这里插入图片描述

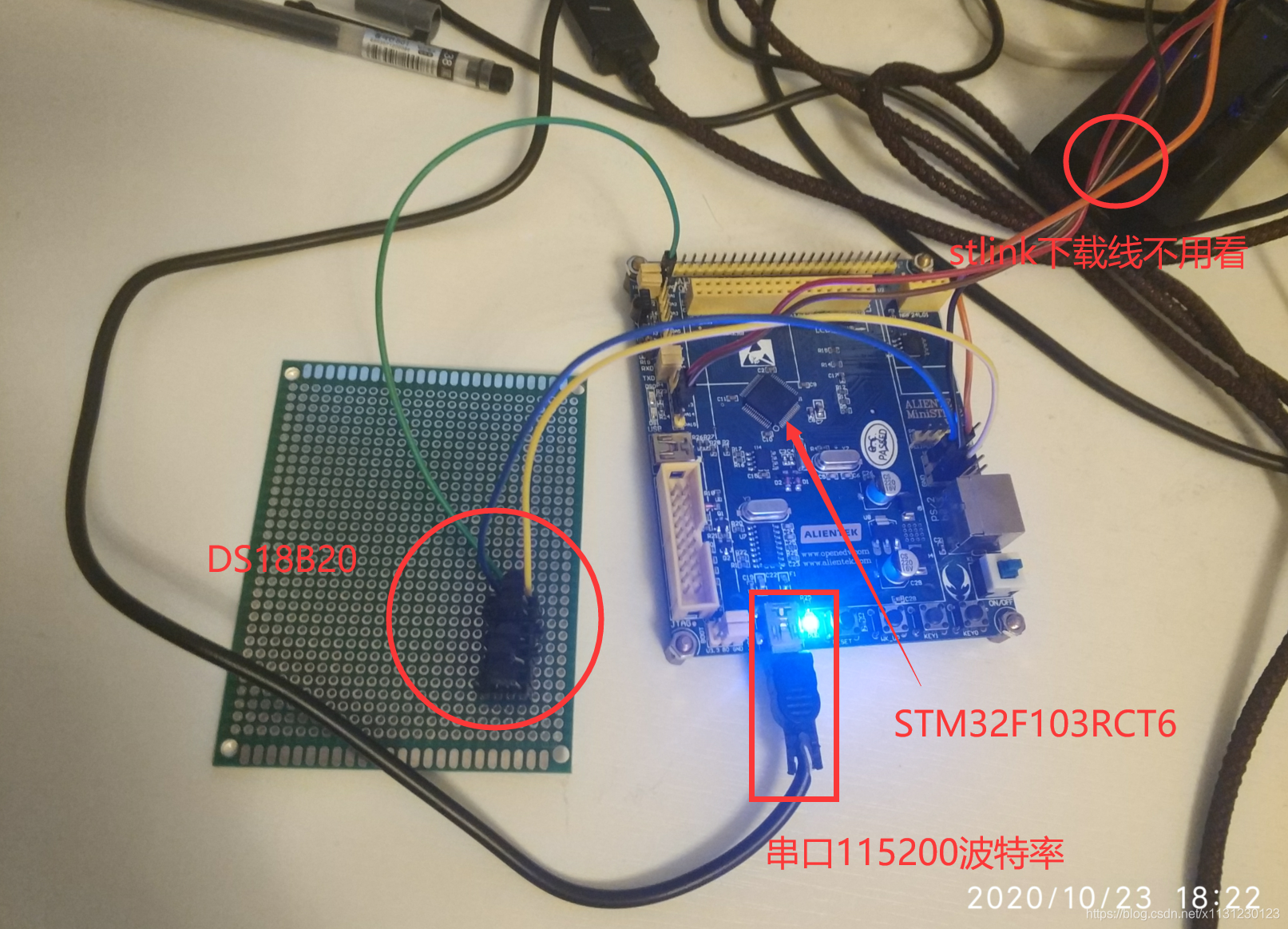

实物中：

在这里插入图片描述

每个器件内部的ID都是唯一标识，程序自动搜索在单总线上的器件ID，在后面就利用matchrom的方式读取温度，就能读取5个传感器的温度。

在这里插入图片描述

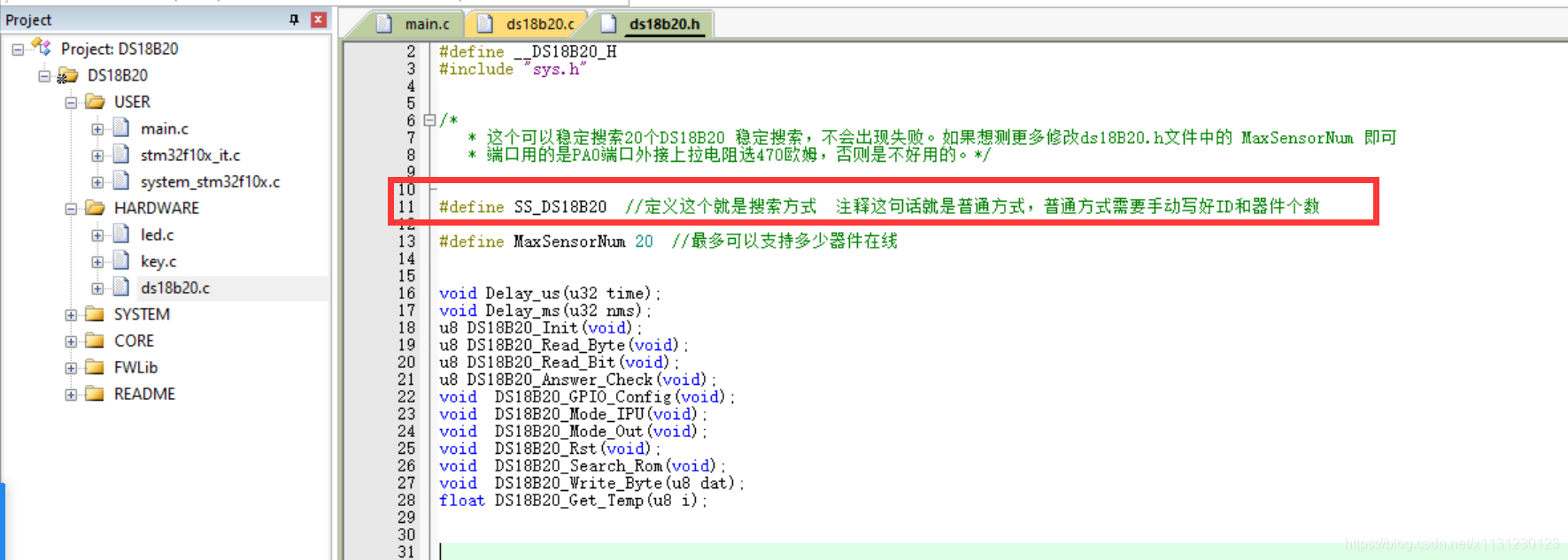

下图里的位置定义这个就是搜索方式注释这句话就是普通方式，普通方式需要手动写好ID和器件个数。

在这里插入图片描述

搜索是一种随机的方式，当制作一个详细的设计，可以先利用搜索测出所有器件的ID，然后修改程序，让程序直接工作，而不搜索ID。比如当想要一个确定ID的传感器放在一个固定的位置。

在这里插入图片描述

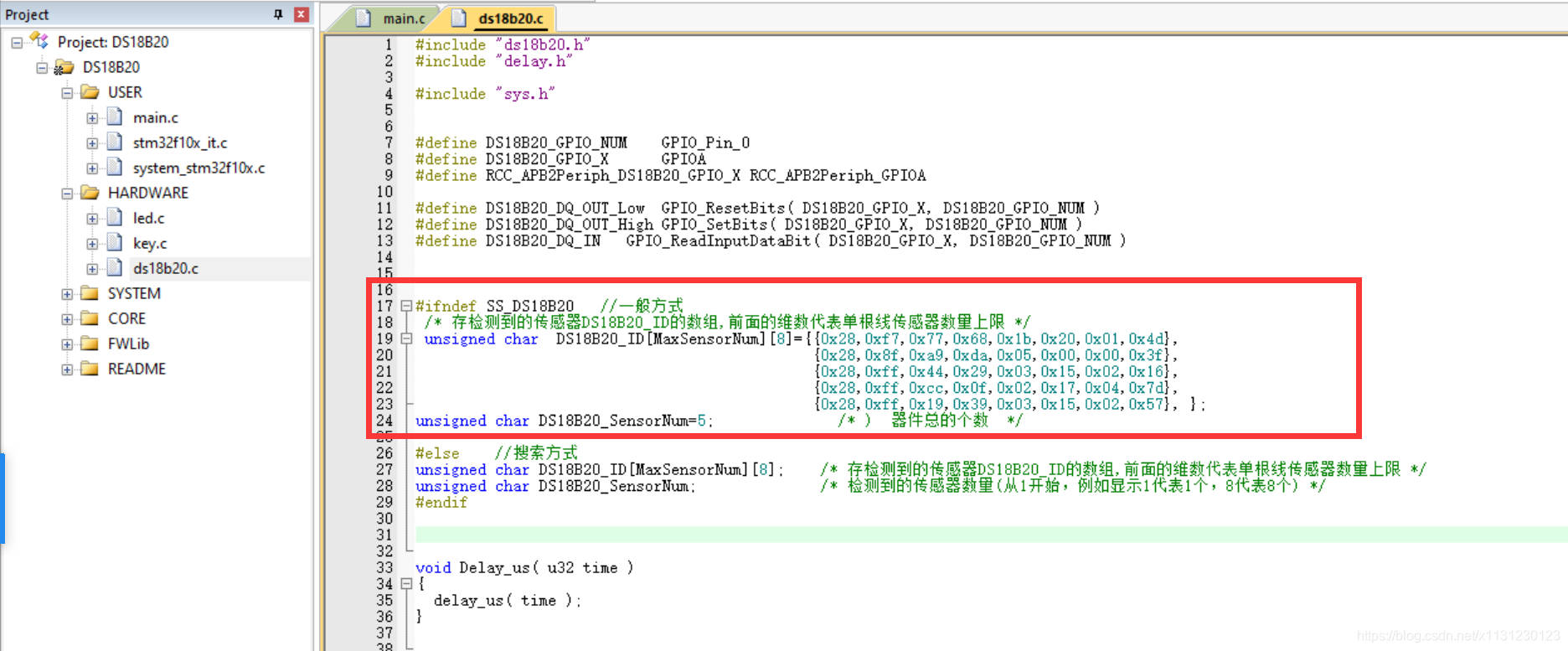

下图的位置是需要自己写入固定ID给一个数组：

在这里插入图片描述

下图里的位置定义这个就是搜索方式注释这句话就是普通方式，普通方式需要手动写好ID和器件个数。

在这里插入图片描述

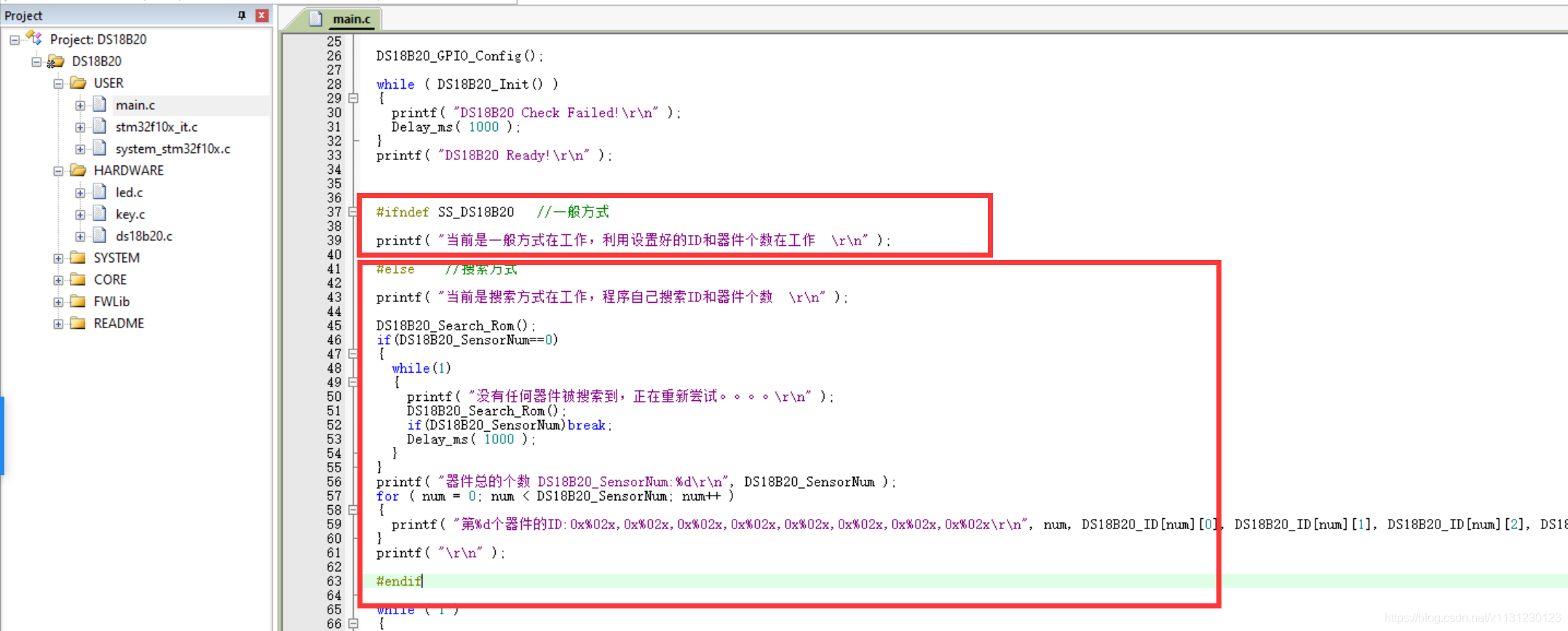

在主函数中：

在这里插入图片描述
