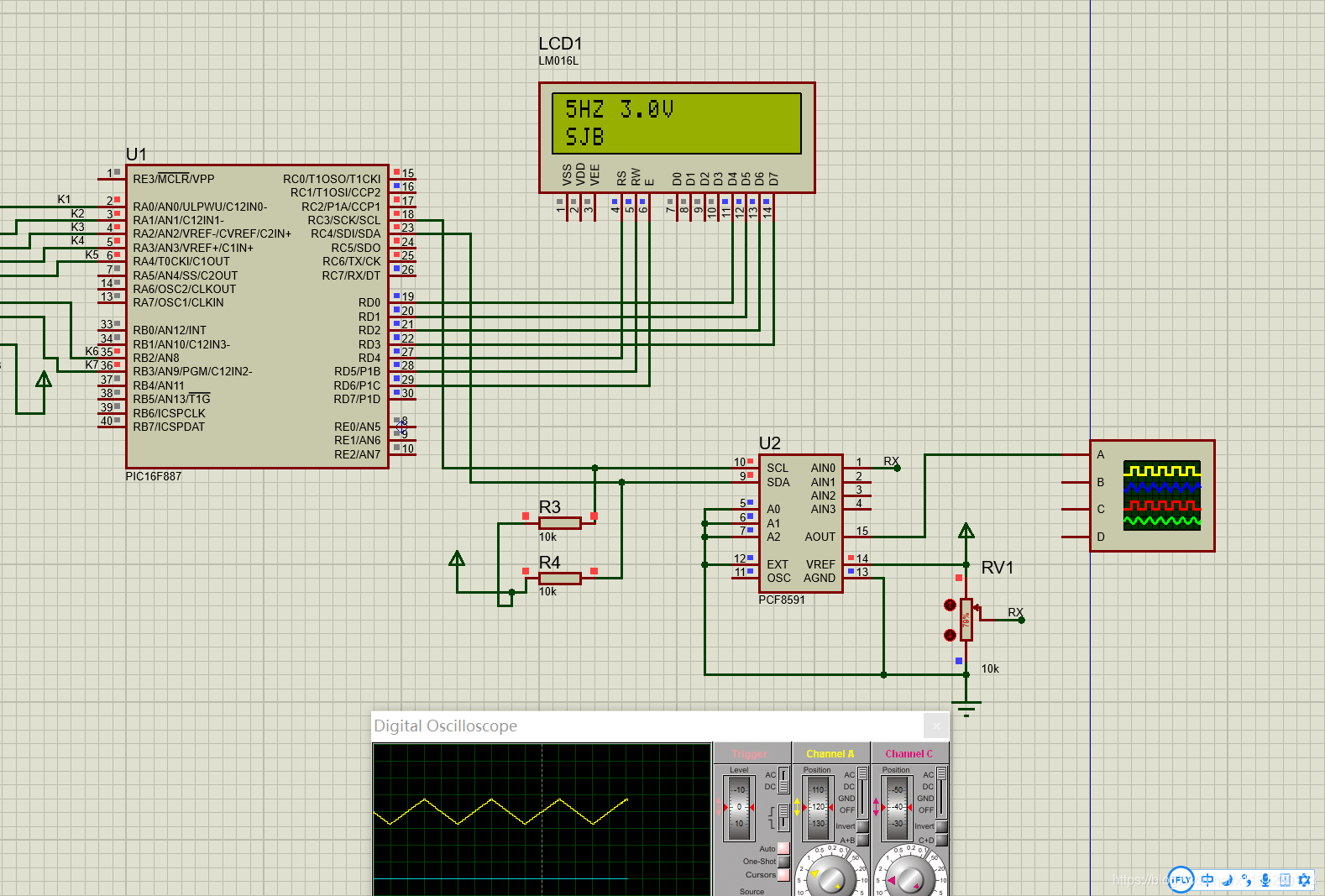

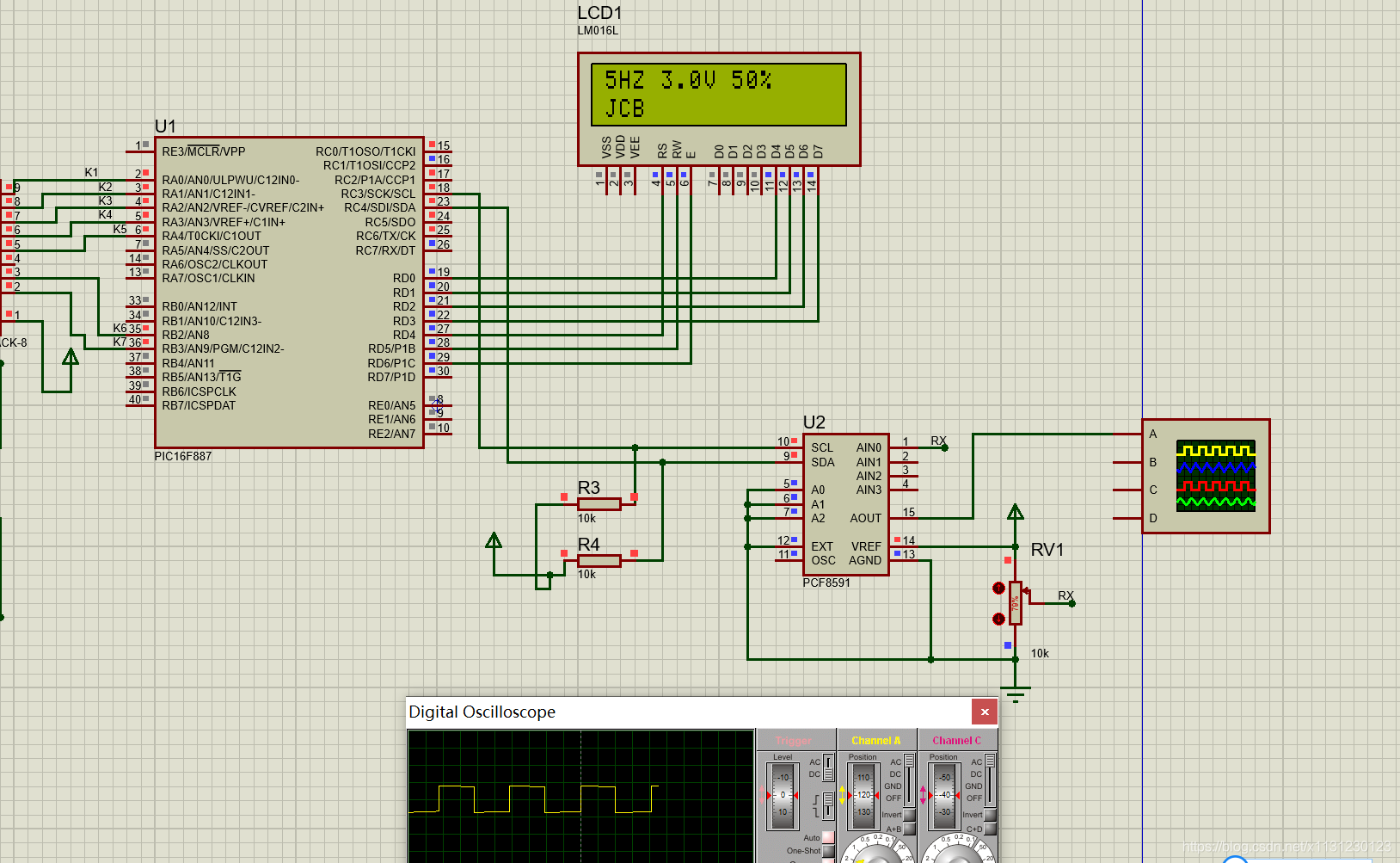

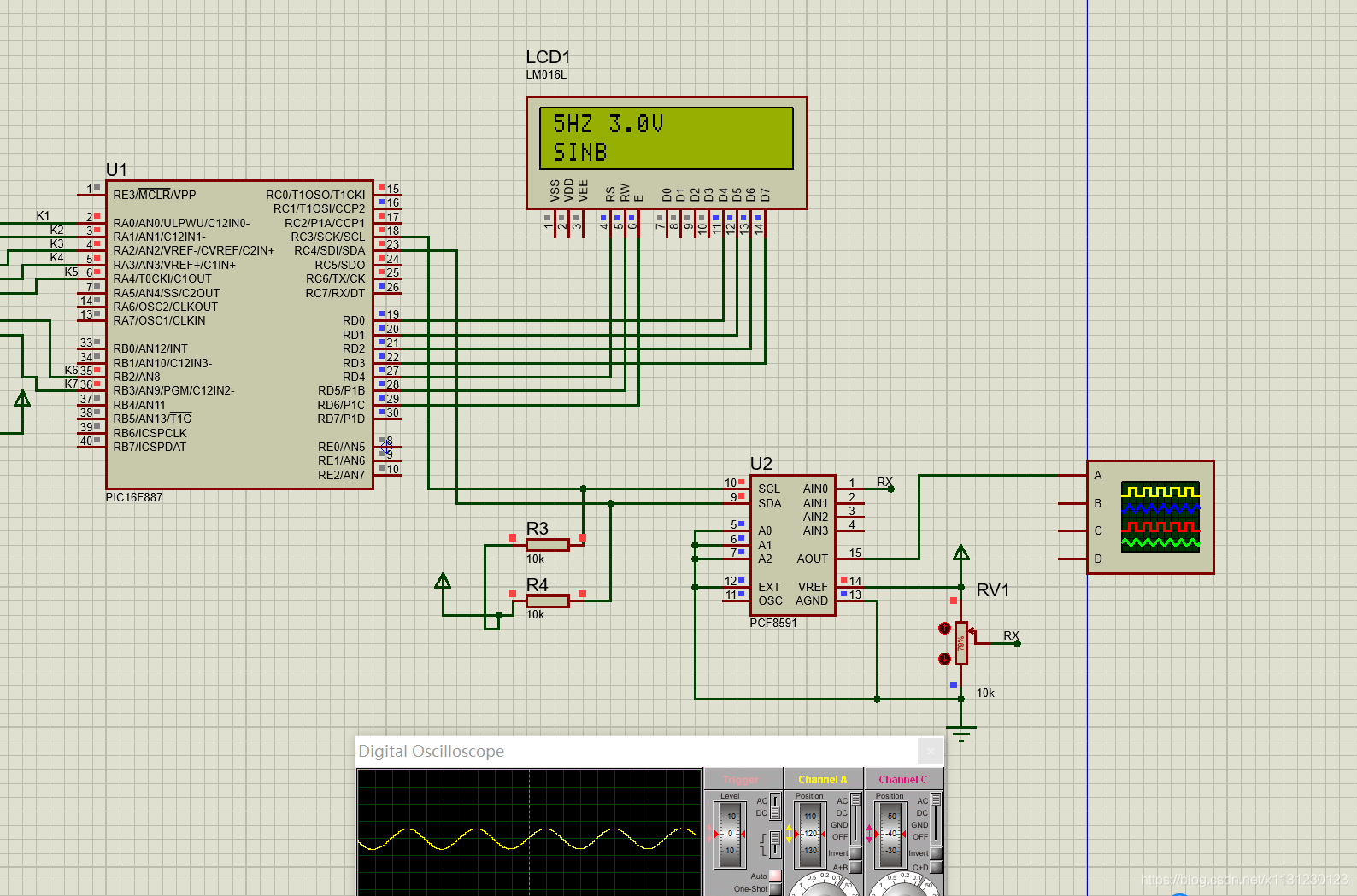

波形发生器：用8位分辨率的DA芯片PCF8591产生矩形波，三角波，正弦波，可用按键调整波形的占空比，频率和幅值，并在LCD上显示当前波形的名称，频率，幅值。

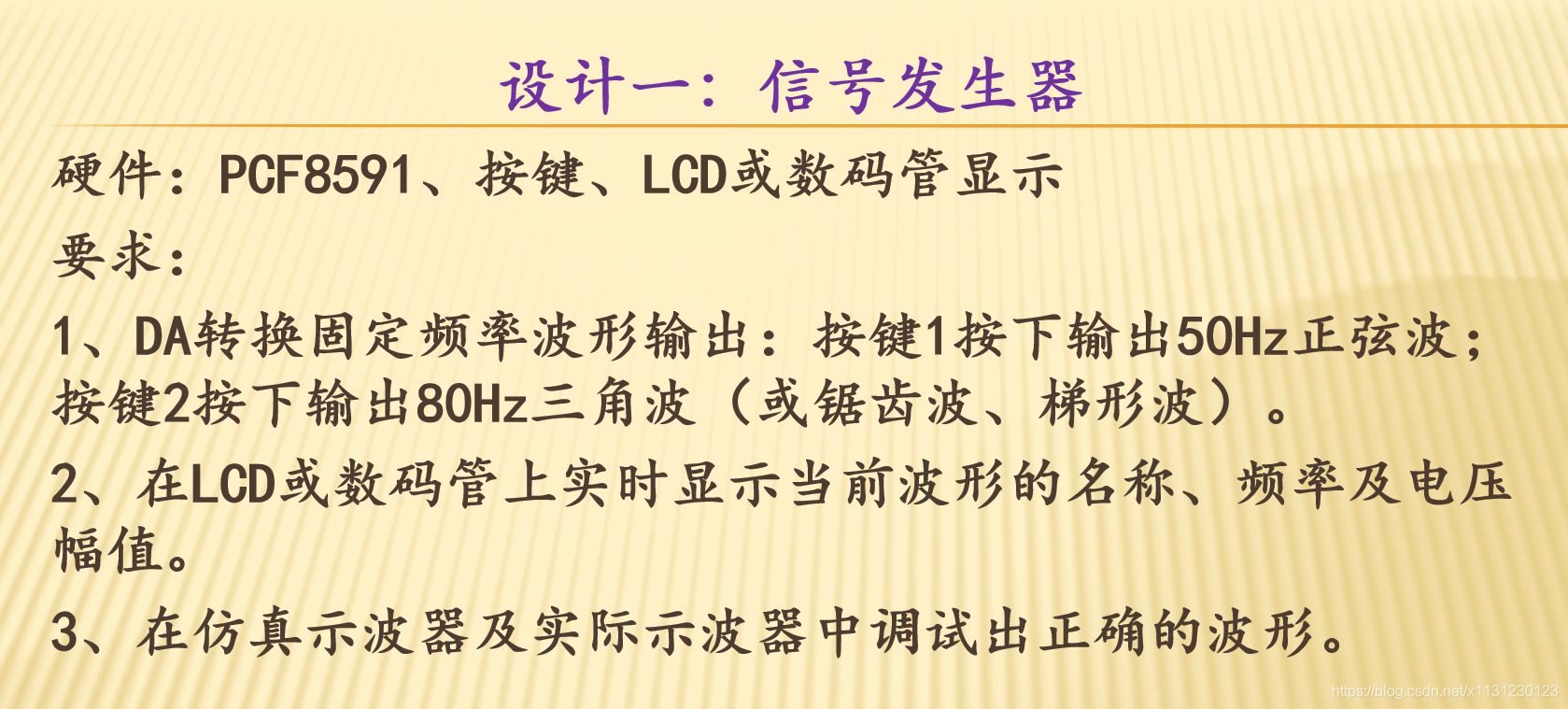

设计一：信号发生器

硬件：PCF8591、按键、LCD或数码管显示要求：

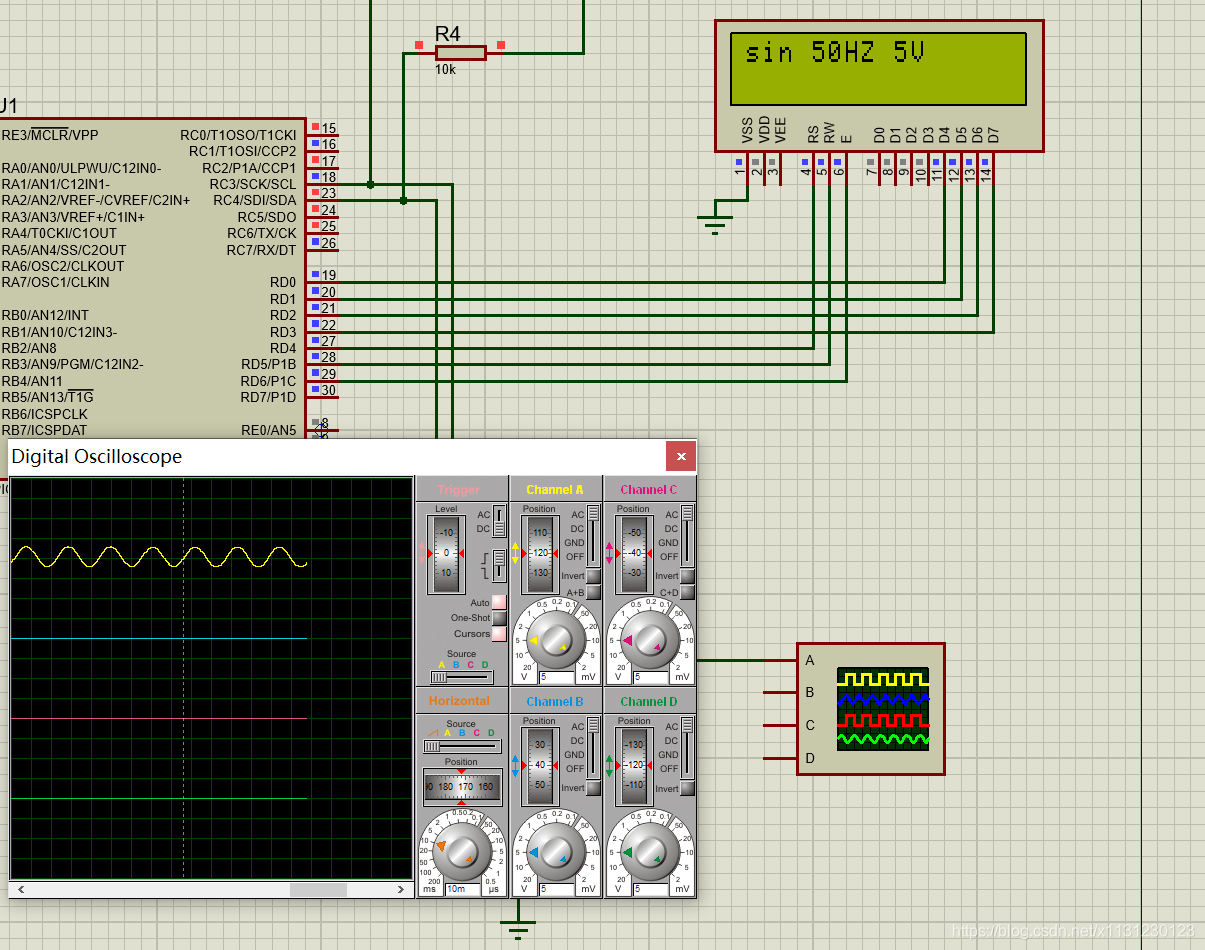

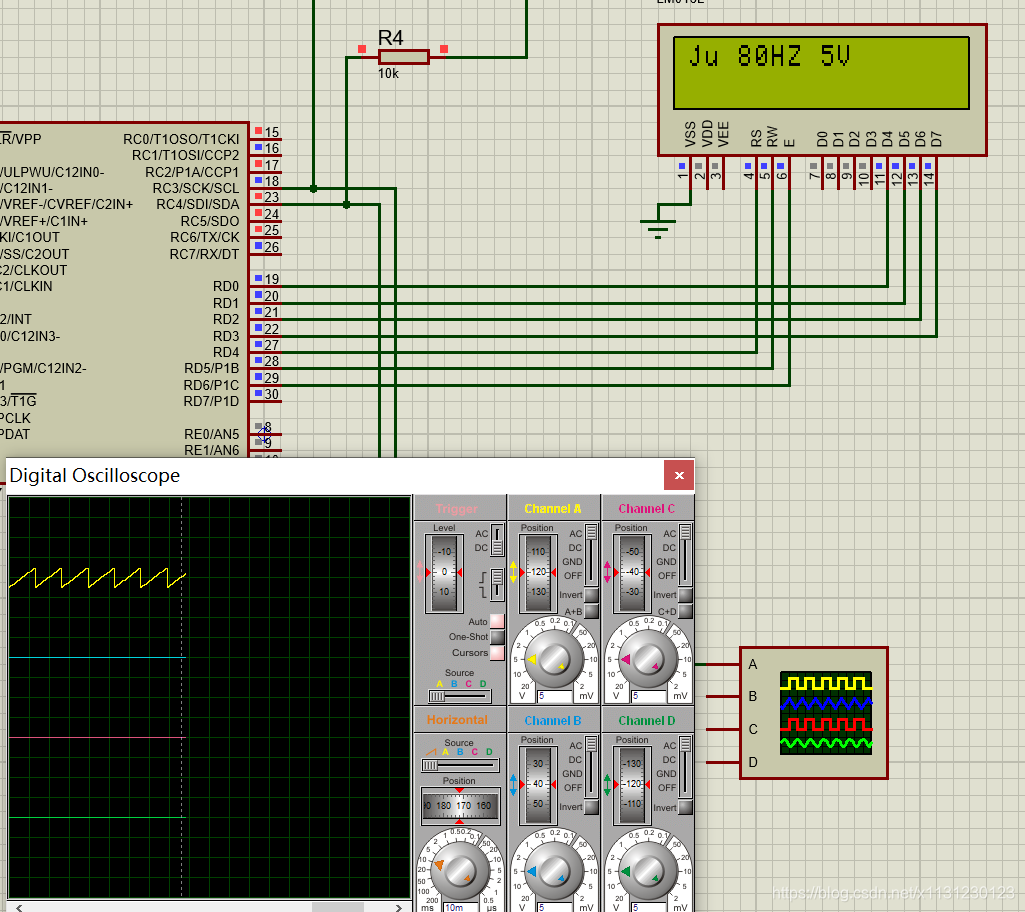

1、DA转换固定频率波形输出：按键1按下输出50Hz正弦波；按键2按下输出80Hz三角波（或锯齿波、梯形波）。

2、在LCD或数码管上实时显示当前波形的名称、频率及电压幅值。

3、在仿真示波器及实际示波器中调试出正确的波形。

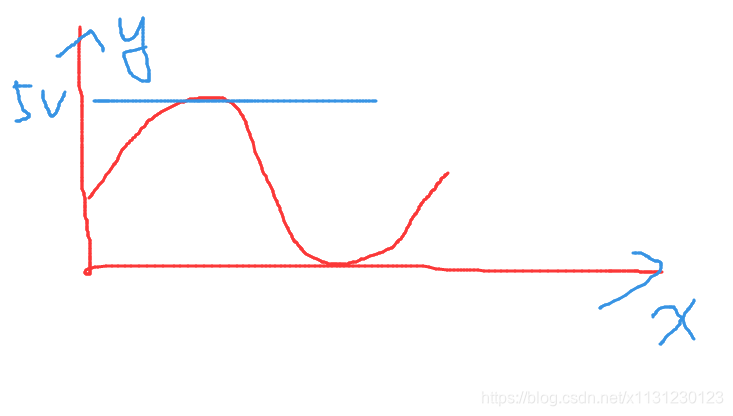

如果每隔0.5ms控制一下PCF8591输出一个电压，一共有40个数据组成一个周期，那么总共就话费20ms，也就是50HZ。

python

python
import math
dianshu=12
dianshu_yiban=(int)(dianshu/2)
print([255 for i in range(dianshu_yiban)])
print([0 for i in range(dianshu_yiban)])
print([(int)((float)(i)/(dianshu_yiban)*5/5*255) for i in range((dianshu_yiban))])
print([255-((int)((float)(i)/(dianshu_yiban)*5/5*255) )for i in range((dianshu_yiban))])
print([(int)((math.sin(((float)(i)/dianshu*2.0*3.1415))*5+5)/2.0/5.0*255.0) for i in range(dianshu)])

全部代码

cpp
https://docs.qq.com/sheet/DUEdqZ2lmbmR6UVdU?tab=BB08J2
