OLED显示屏刷新速度考虑，肯定用硬件SPI驱动OLED屏幕。

OLED示波器，数组data[128]表示，数组长度为128，也就是OLED有128列，每一列一个数值，数值大小就是纵坐标，0~63，借用队列实现示波器的话：

（1）传感器有新的数据了，队列满的就删除队列头，然后向队列尾插入新数据。

（2）OLED刷新就是遍历队列所有元素。

考虑到心率显示效果，传感器采样速度虽然很快，但向队列插入新数据的时间点需要控制，比如10ms向队列写入新数据，那整个屏幕周期是1270ms。

这样的话依旧是一次移动一个数据，心率刷新效果未可知。如果想心率显示整段往前平移，比如有了新的五个数据点后，刷新一次屏幕。这样显示效果又会不同。这样的话，新建队列的时候就得依照移动条件。

借助于以上的想法和https://blog.csdn.net/song_hui_xiang/article/details/47146503这个实现，去完成这个设计。

Signal 是ADC采集0到4095，用pulsesensor，采集的数值一般是800以上，3000以下，良好归一化到取件0到63：temp = 64 - ((Signal - 800) / (2200 / 62));

新数据有ECG_move个后则满足(data_count == ECG_move) 就刷新显示。

c
#pragma vector = ADC12_VECTOR
__interrupt void ADC10(void)
{
    Signal = ADC12MEM0;
}
#pragma vector=TIMER1_A0_VECTOR
__interrupt void TIMER1_A0_ISR(void)
{
    unsigned char temp;
    static char data_count = 0;
    if (Signal > 800)
    {
        temp = 64 - ((Signal - 800) / (2200 / 62));
        if (temp < 64)
        {
            AddQ(q, temp);                     //添加新数据
            data_count++;
        }
    }
    if (data_count == ECG_move)
    {
        data_count = 0;
        PrintQueue_len128(q);                     //刷新显示
    }
}

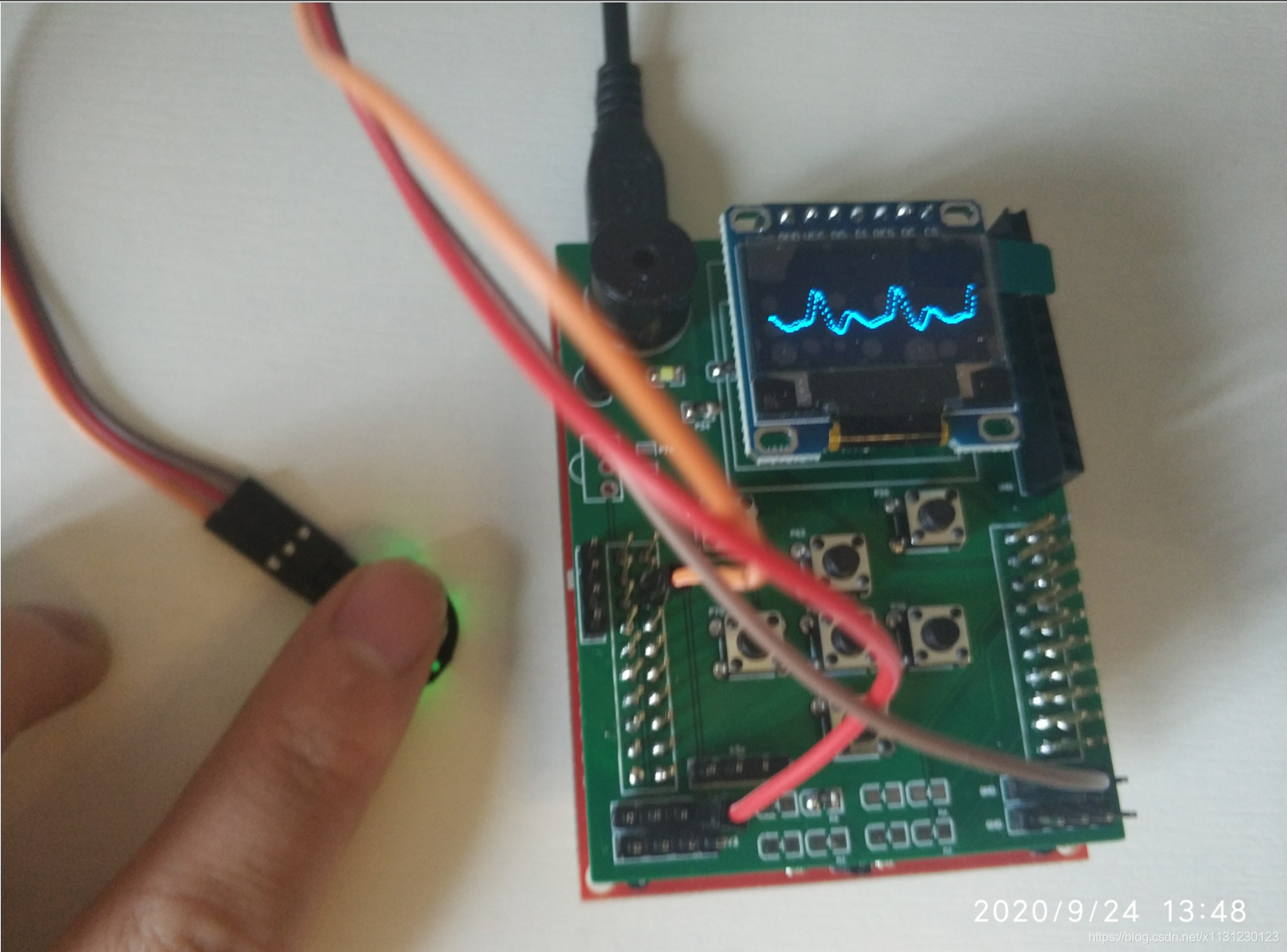

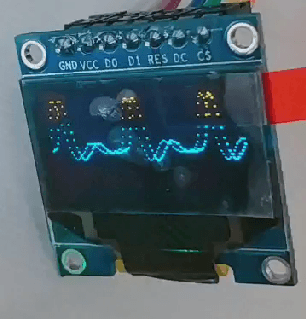

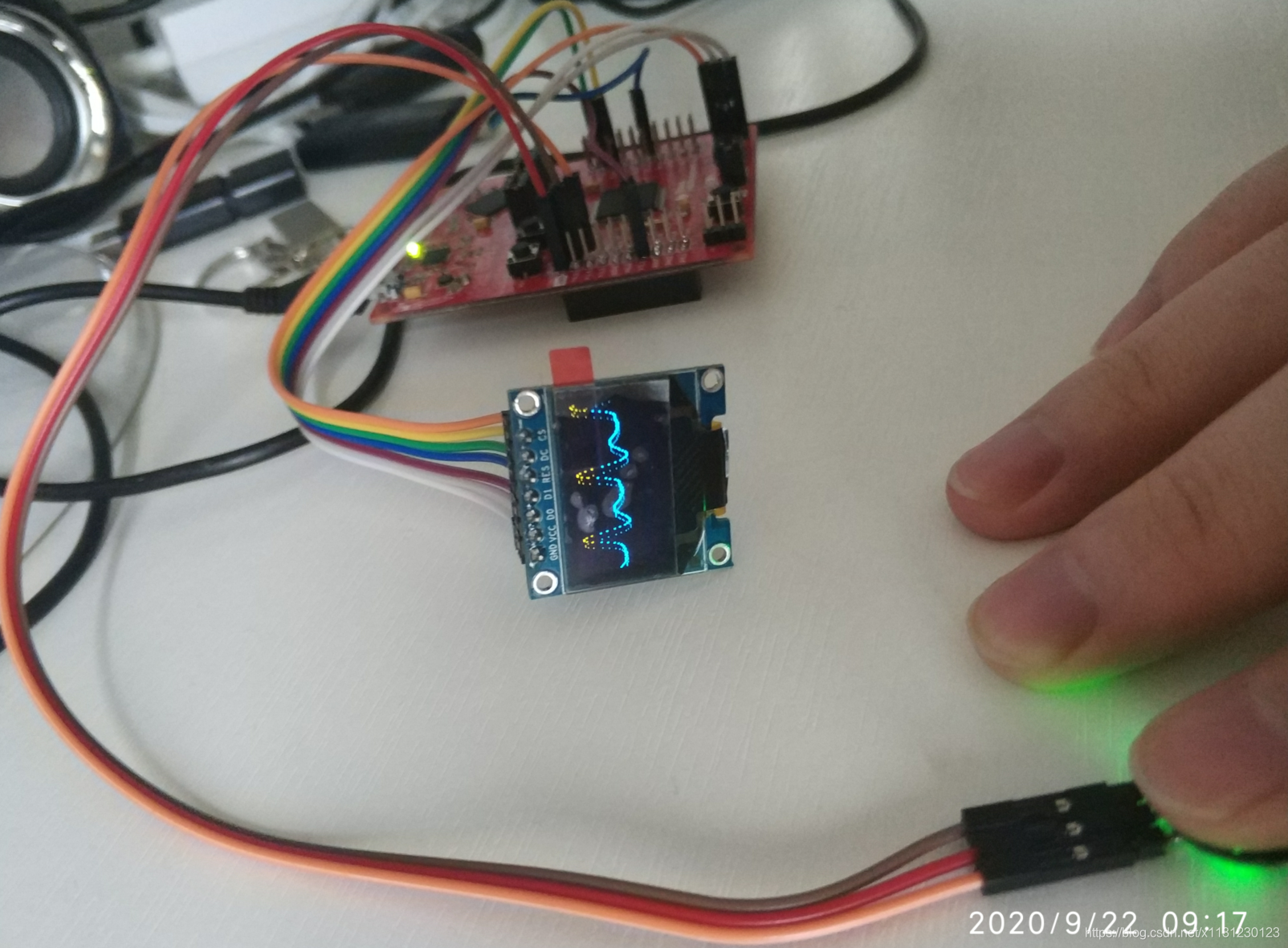

在这里插入图片描述

同样，使用ADS1292R采集的数据依照时间将数据添加到队列显示即可。

本来我做这个是做着玩，但是好像大家对这个都挺感兴趣的现在我给大家指几条道路。

这个肯定是用430单片机更容易在评委心里加分！

我介绍一下源码：

写的是读取pulsesensor的代码，不是读取ADS1292R的代码。

pulsesensor是一种光能转电压的传感器，能读取手指的心电变化。

ADC读取pulsesensor即可，读取后在OLED屏幕上打点。

单片机的SPI寄存器控制SPI的OLED，这样速度才跟得上，基本上是秒出图像，这也可以用于别的事情。

可以通过片选CS选择，CS选择OLED就读取OLED，CS选择ADS1292R就读取ADS1292R，

但鉴于在电脑端看到的波形都那么丑，我就没做下一步了。

OLED的SPI寄存器设置和ADS1292R的并不是一样的。

Msp430f5529单片机有UCA0模块和UCB0模块，UCA0可以支持SPI、UART，UCB0可以支持SPI、IIC，为了把串口留出来，所以不能用UCA0。源码里面我OLED用的是UCB0的SPI，只要通过片选CS就能够让很多器件都接在单片机的SPI口，单片机并不需要那么多SPI模块。

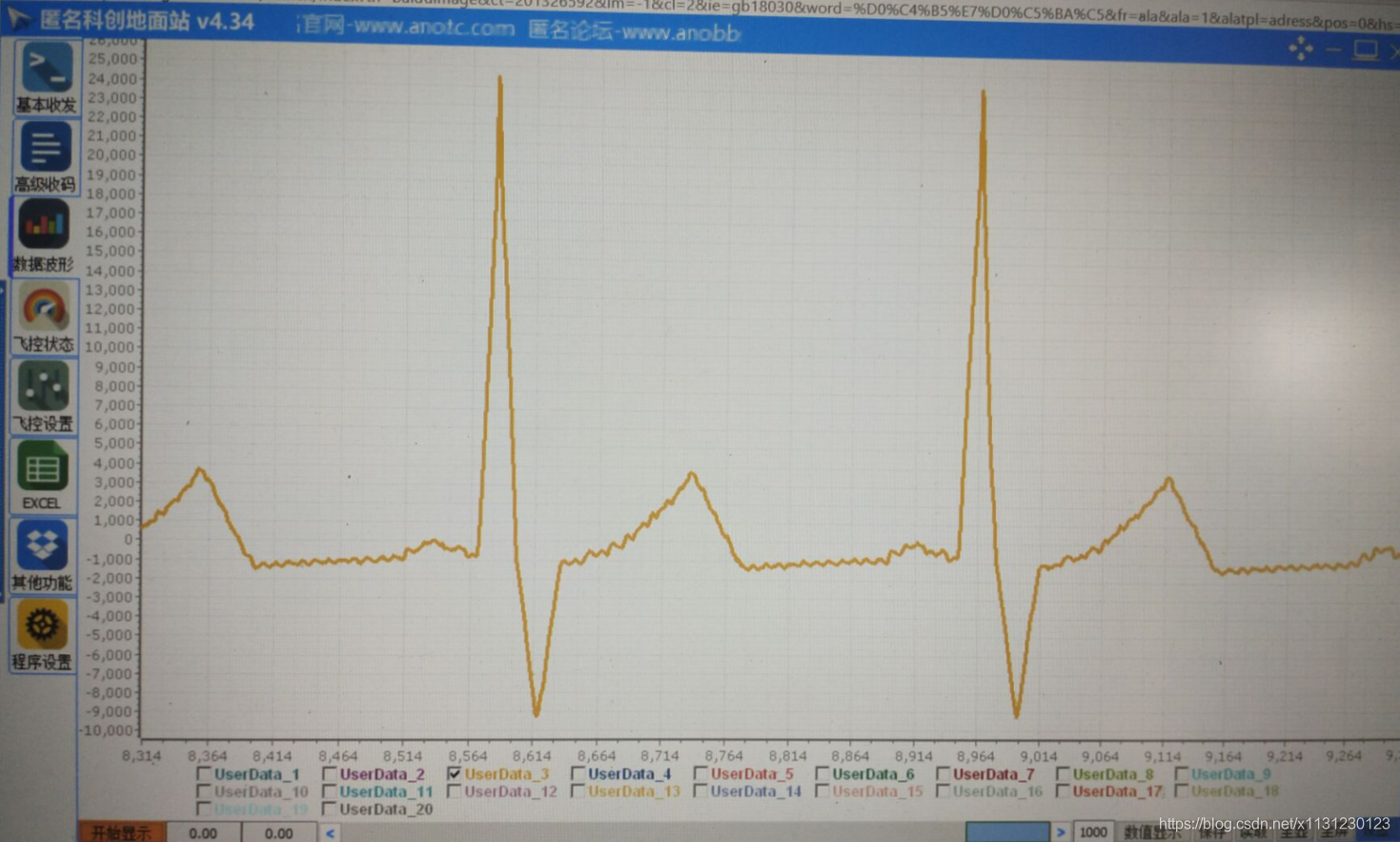

有人用模拟器出来的波形很漂亮：

在这里插入图片描述

这个波形确实很漂亮，和pulsesensor差不多的波形了。

[一个建议，点我]

像上面这个链接里面的所展示的这样，比较器或许能简化计算心率。

但是，也可以完全依靠原来数据计算心率，就需要下面这个压缩包里的东西了，里面就是用pulsesensor原数据计算心率的代码~

在这里插入图片描述
