模拟SPI接法是任意的:

c
//HC595 //VCC-VCC GND-GND RCK-P21 SCK-P22 DIO-P20

硬件SPI,调节成3线SPI模式 8bit就可以通信:

P14 P12 分别是SPI时钟线和主机输出线。

c
//HC595 //VCC-VCC GND-GND RCK-P21锁存信号,传输一次完成后给595锁存信号 SCK-P14 SPI时钟线2553拉起 DIO-P12 SPI输出给595

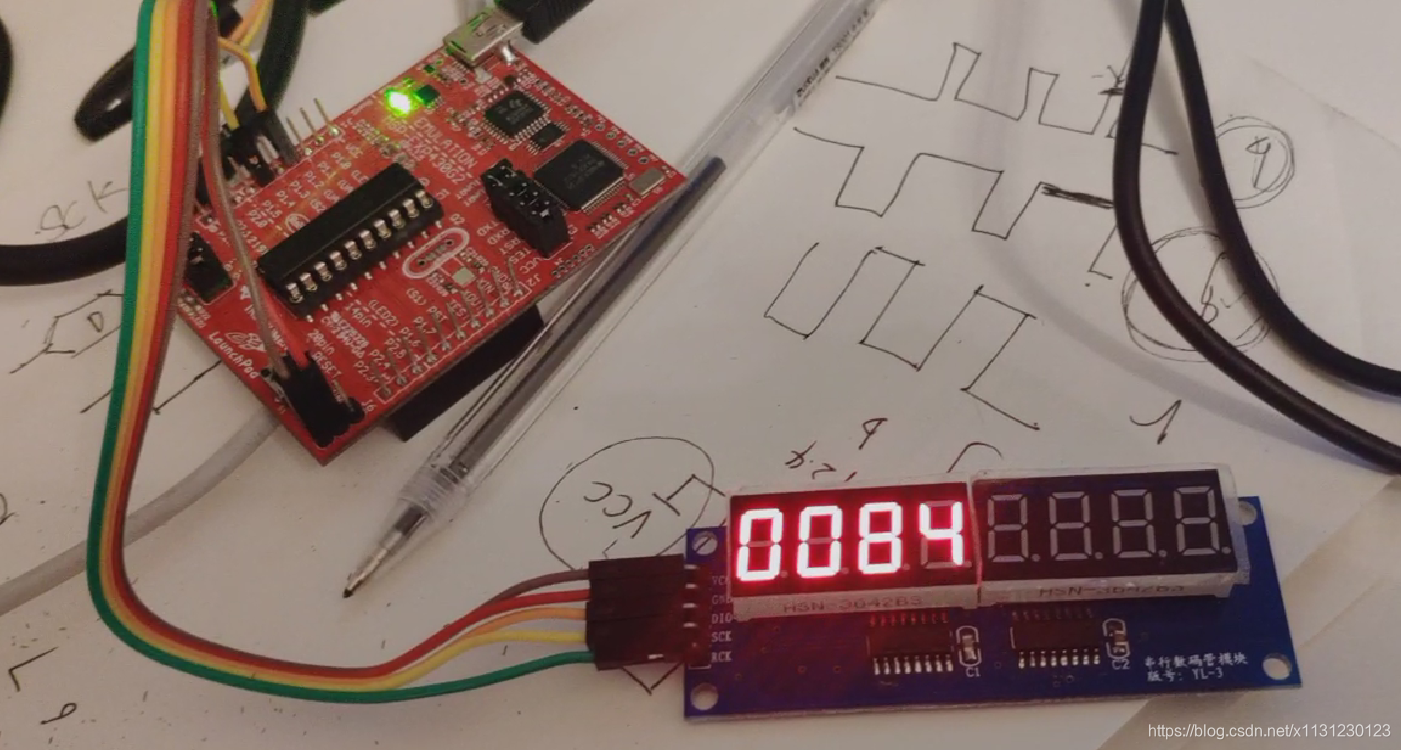

在这里插入图片描述

代码:

https://github.com/xddun/blog_code_search
