基于单片机的电烙铁温度保护系统实验报告
一、实验目的
二、系统功能要求
基本要求
扩展要求
三、系统原理
1. 硬件介绍
2. 系统连接
3. 电路原理
4. 程序原理
四、实验步骤
1. 硬件连接
2. 程序编写
LCD1602初始化和显示函数
DS18B20温度采集函数
按键处理函数
主函数
3. 实验调试
4. 扩展功能实现
五、实验总结
代码资源

DASD

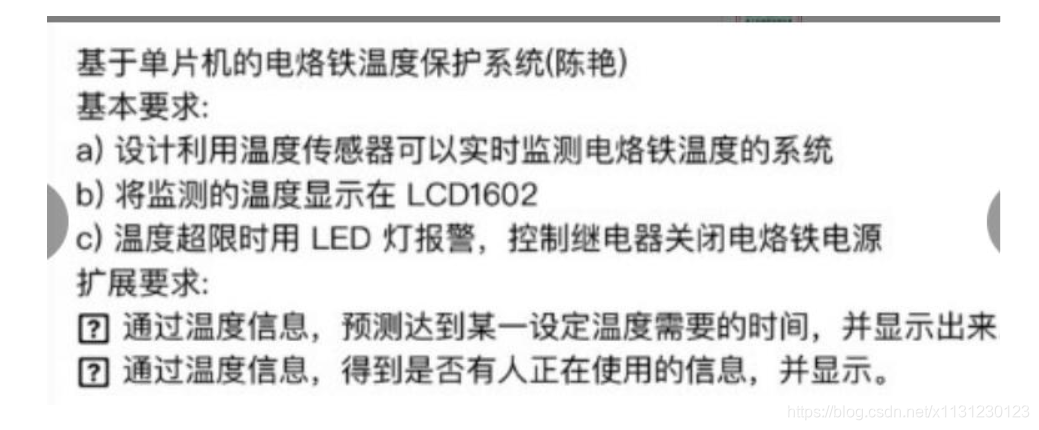

基于单片机的电烙铁温度保护系统(陈艳)

基本要求:

a)设计利用温度传感器可以实时监测电烙铁温度的系统

b)将监测的温度显示在LCD1602

c)温度超限时用LED灯报警,控制继电器关闭电烙铁电源

扩展要求:

通过温度信息,预测达到某一设定温度需要的时间,并显示出来

通过温度信息,得到是否有人正在使用的信息,并显示。

在这里插入图片描述

基于单片机的电烙铁温度保护系统实验报告

一、实验目的

设计并实现一个基于单片机的电烙铁温度保护系统,该系统能够实时监测电烙铁的温度,并通过LCD1602显示。同时,当温度超限时,通过LED灯报警,并控制继电器关闭电烙铁电源。此外,通过温度信息预测达到设定温度所需的时间,并判断是否有人正在使用电烙铁。

二、系统功能要求

基本要求

  1. 利用温度传感器实时监测电烙铁温度。

  2. 将监测的温度显示在LCD1602上。

  3. 当温度超过设定限值时,LED灯报警,并控制继电器关闭电烙铁电源。

扩展要求

  1. 通过温度信息预测达到某一设定温度需要的时间,并显示出来。

  2. 通过温度信息判断是否有人正在使用电烙铁,并显示相关信息。

三、系统原理

1. 硬件介绍

  • STC89C52RC单片机:作为主控芯片,负责数据处理、控制显示和报警。

  • DS18B20温度传感器:用于采集电烙铁的温度数据。

  • LCD1602液晶显示屏:用于显示温度值和其他相关信息。

  • LED灯:用于温度超限报警。

  • 蜂鸣器:用于温度超限时的声音报警。

  • 继电器:用于控制电烙铁的电源。

  • 按键模块:用于设置报警温度值。

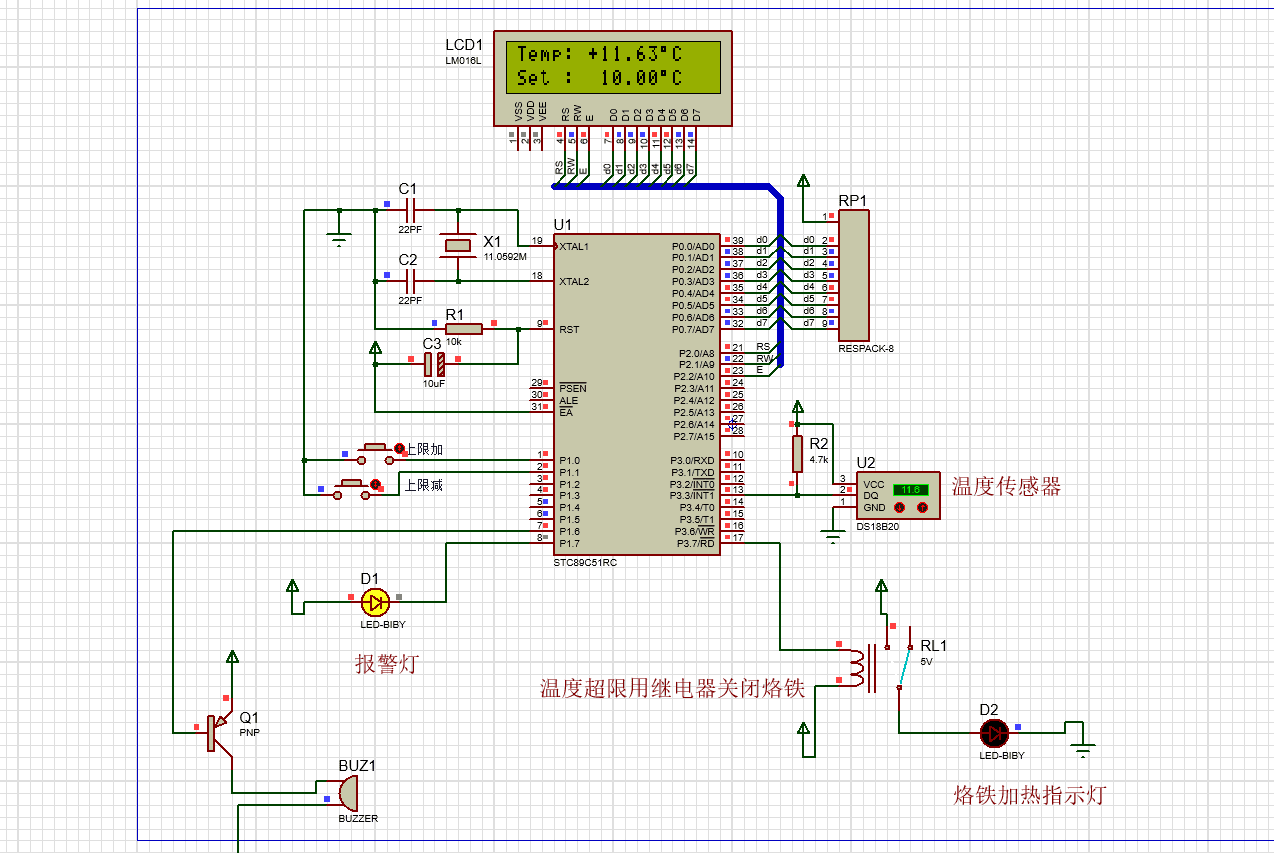

2. 系统连接

  • DS18B20的信号引脚连接到单片机的P3.2引脚。

  • LCD1602的数据引脚D0-D7分别连接到单片机的P0口,控制引脚RS、RW、E分别连接到P2.5、P2.6、P2.7。

  • LED灯连接到单片机的P1.7引脚。

  • 蜂鸣器连接到单片机的P1.6引脚。

  • 继电器控制引脚连接到单片机的P3.7引脚。

  • 按键模块连接到单片机的P1口。

3. 电路原理

电烙铁的温度通过DS18B20传感器实时采集,单片机读取温度传感器的数据并进行处理,然后通过LCD1602显示当前温度值。用户可以通过按键设置温度报警值,当温度超过设定值时,LED灯点亮、蜂鸣器鸣响,同时继电器断开,关闭电烙铁电源。

4. 程序原理

程序主要分为初始化、温度采集与显示、按键处理、报警控制四个部分:

  1. 初始化:包括LCD1602、DS18B20、按键和相关引脚的初始化。

  2. 温度采集与显示:通过DS18B20采集温度数据,并在LCD1602上显示。

  3. 按键处理:用于设置温度报警值。

  4. 报警控制:当温度超过设定值时,控制LED灯、蜂鸣器和继电器。

四、实验步骤

1. 硬件连接

按照系统连接要求,将各个模块与STC89C52RC单片机连接好,确保连接正确无误。

2. 程序编写

编写程序,实现温度采集、显示、按键处理和报警控制功能。代码主要分为以下几部分:

LCD1602初始化和显示函数

c
void LCD_Init() { // LCD初始化代码 } void write_string(unsigned char x, unsigned char y, unsigned char *s) { // 在LCD指定位置写字符串的代码 }

DS18B20温度采集函数

c
float getTmpValue() { // 读取DS18B20温度值的代码 }

按键处理函数

c
void Key_borad() { // 按键处理代码,用于设置报警温度值 }

主函数

c
void main() { P1 = 0X0F; LCD_Init(); // LCD1602初始化 sendChangeCmd(); write_string(0, 0, "Temp: "); write_string(0, 1, "Set : "); while (1) { display(getTmpValue()); // 读取温度并显示 sendChangeCmd(); // 发送读取温度指令 Key_borad(); // 按键设置函数 if (Tp > tmp) { // 温度超过设置值 LED = 0; // 打开报警灯 relay = 1; // 关闭继电器 buzzera = 0; // 打开蜂鸣器 } else { LED = 1; // 关闭报警灯 relay = 0; // 打开继电器 buzzera = 1; // 关闭蜂鸣器 } } }

3. 实验调试

  1. 将程序下载到STC89C52RC单片机中。

  2. 打开电烙铁电源,观察LCD1602显示的温度是否正常。

  3. 通过按键设置报警温度值,观察当温度超过设定值时,LED灯、蜂鸣器和继电器的状态是否正确。

4. 扩展功能实现

  1. 预测温度达到时间:通过记录温度变化速率,预测达到某一设定温度所需的时间,并在LCD1602上显示。

  2. 判断是否有人使用:通过温度波动情况判断是否有人使用电烙铁,若温度变化剧烈,则认为有人使用,并在LCD1602上显示使用状态。

五、实验总结

通过本次实验,成功设计并实现了基于单片机的电烙铁温度保护系统,系统能够实时监测温度并显示,同时具备温度超限报警和电源控制功能。通过扩展功能,系统能够预测温度达到时间并判断是否有人使用,为实际应用提供了可靠的温度保护方案。

代码资源

https://docs.qq.com/sheet/DUEdqZ2lmbmR6UVdU?tab=BB08J2
