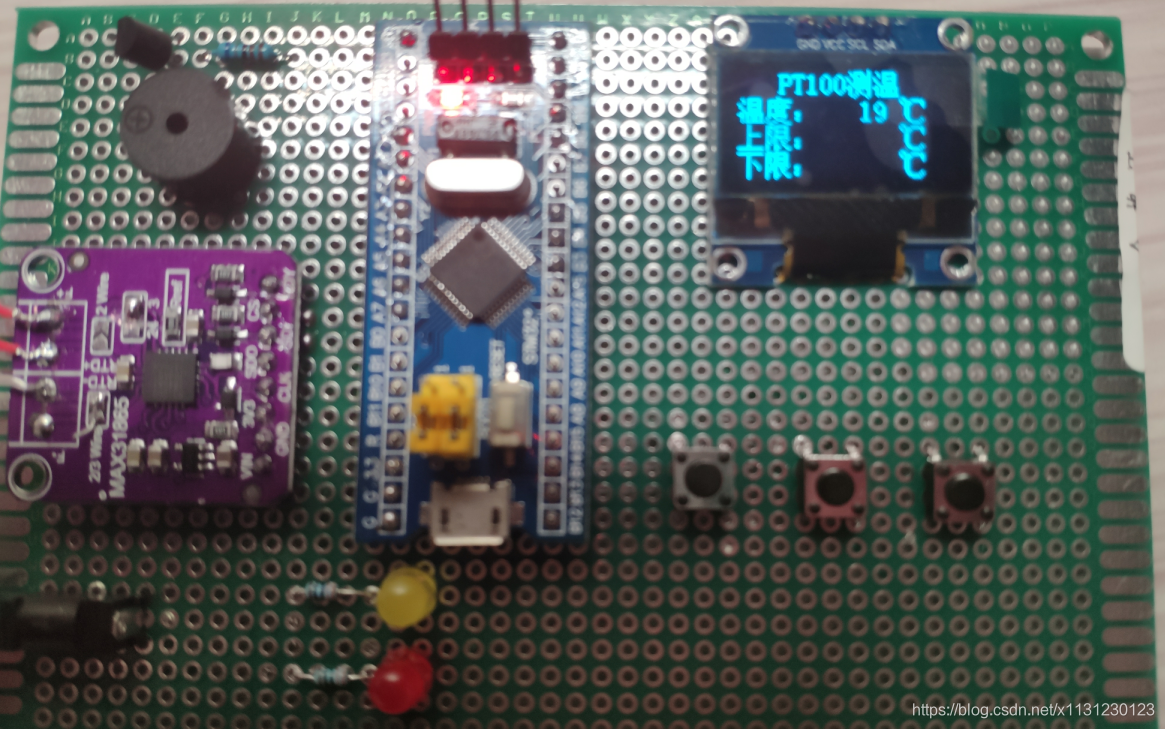

最终成果展示（STM32F103C8T6）

要点1：参考电阻

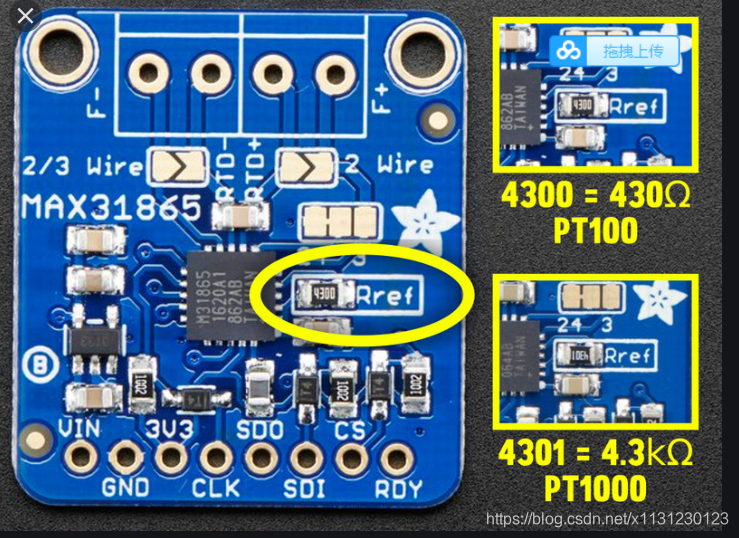

通常PT100的参考电阻选择400欧姆，但板子上给的是430欧姆。所以程序里需要设置参考电阻为430。为什么选430欧姆呢？因为我猜400欧姆的精密电阻不常见。

c
#define REF_RES 430
temps = temps / 32768.0 * REF_RES;  /* Here is the rtd R value; */

要点2：接线

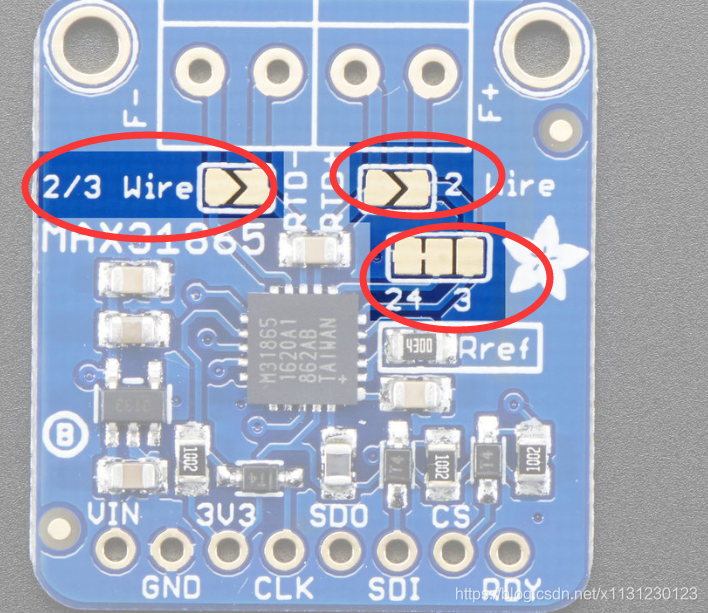

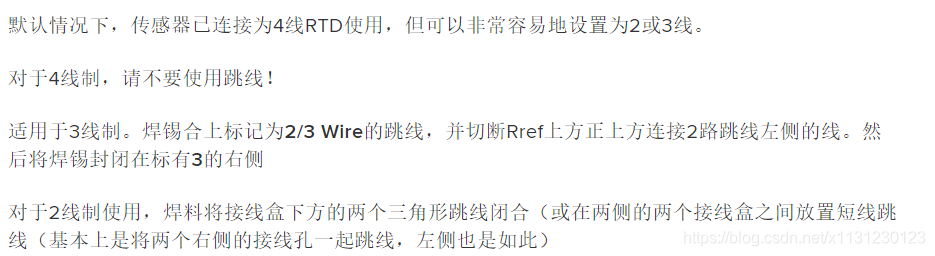

板子上有三个位置用于设置线的。

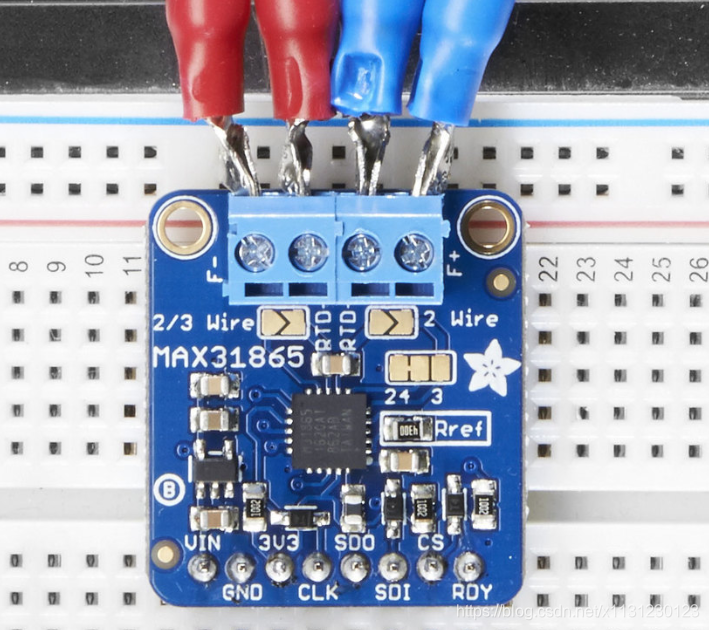

四线接法：

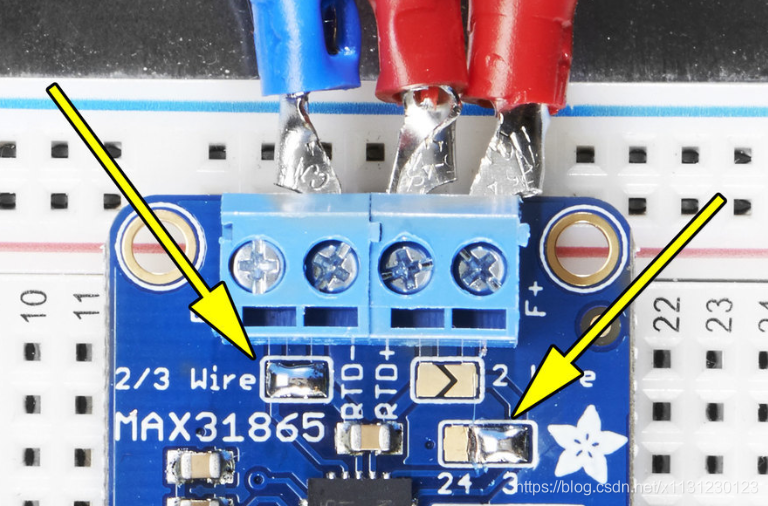

三线接法：

要点3：心得体会

遇到问题时一定要仔细查找板子的设计资料，否则容易走弯路。PT100电阻本身会随温度变化，可以直接用万用表测其电阻。

要点4：MAX31865模块的关键细节

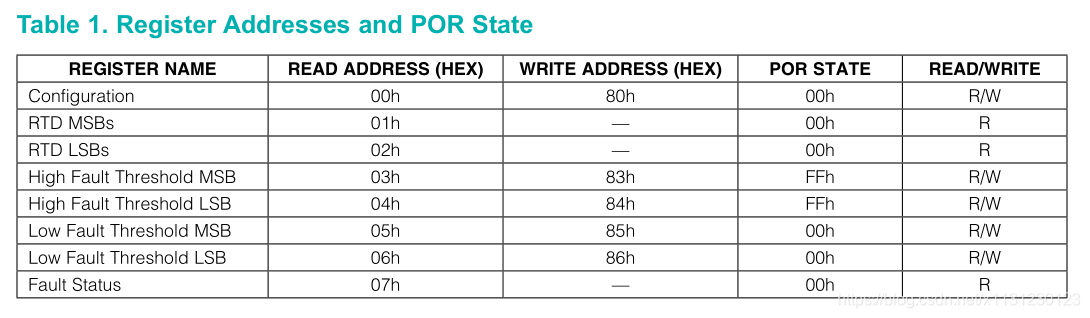

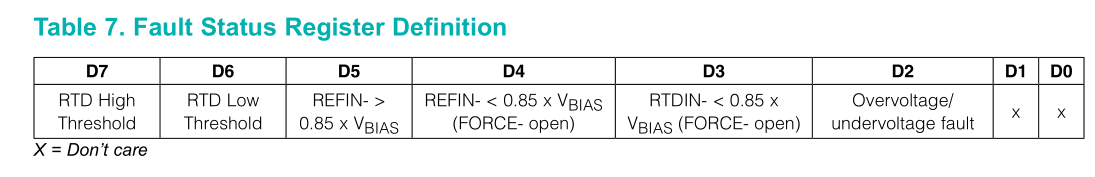

通过SPI对寄存器进行读写，寄存器如下图所示。配置寄存器时，读用0x00，写用0x80。转换后的RTD数值存放在0x01和0x02这两个8位寄存器中。可以设置错误报警的上下限，如PT100测温范围为-200℃到420℃，用户可设置下限报警值为-180℃，上限报警值为400℃。当max31865转换RTD后，如果结果超出设置范围，就会产生错误标志，错误标志存在0x07寄存器中。

读取温度过程：

1. 读取0x07寄存器，确认其值为0x00，即无错误标志。如果有错误标志，0x07寄存器中的某个值为1。

错误标志可以手动清除，但如果问题未解决，下次检测时标志还是会被模块拉起。

c
//清除错误
void maxim_clear_fault_status(void)
{
    uint8_t uch_config;
    uch_config = MAX31865_SB_Read(0x00);
    uch_config &= 0xd3;
    uch_config |= 0x02;
    MAX31865_SB_Write(0x80, uch_config);
}

2. 如果通过错误检测，开始下面的过程。向0x80写入配置，进行一次转换（One_Shot_Conversion），等待DRDY引脚变为低电平（表示转换结束）。然后读取0x01和0x02两个8位寄存器，0x02的最低位装有错误标志，若无错误即可利用0x01和0x02合成电阻数值。

c
MAX31865_SB_Write(0x80, ON + One_Shot_Conversion + RTD_3wire + Filter_50Hz);
while (DRDY == 1);
auch_rtd[0] = MAX31865_SB_Read(0x01);
auch_rtd[1] = MAX31865_SB_Read(0x02);
if ((auch_rtd[1] & 0x01) == 0x01)
{
    // Handle error
}
else
{
    temperature = (int)Get_temperature();
}

3. 合成电阻

c
data_temp = (dtemp[0] << 8) | dtemp[1]; /* Get 15Bit DATA */
data_temp >>= 1; /* Get 15Bit DATA */
temps = temps / 32768.0 * REF_RES; /* Here is the RTD R value */

4. PT100电阻转换为温度

这个步骤有多种转换公式，具体根据需求自行选择。

程序代码

读取PT100和PT1000：

cpp
