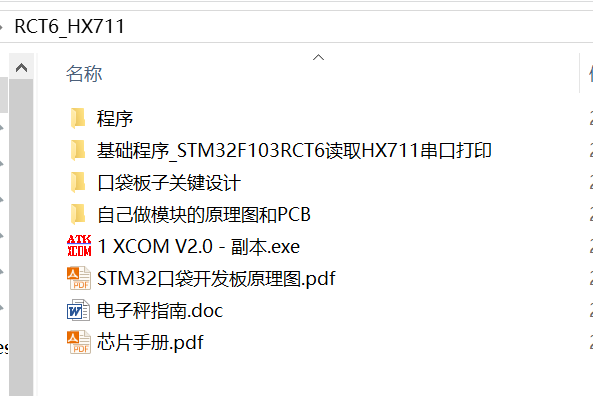

完整的stm工程代码

完整工程程序代码下载请打开:

bash
http://dt4.8tupian.net/2/28880a54b6600.pg3

在这里插入图片描述

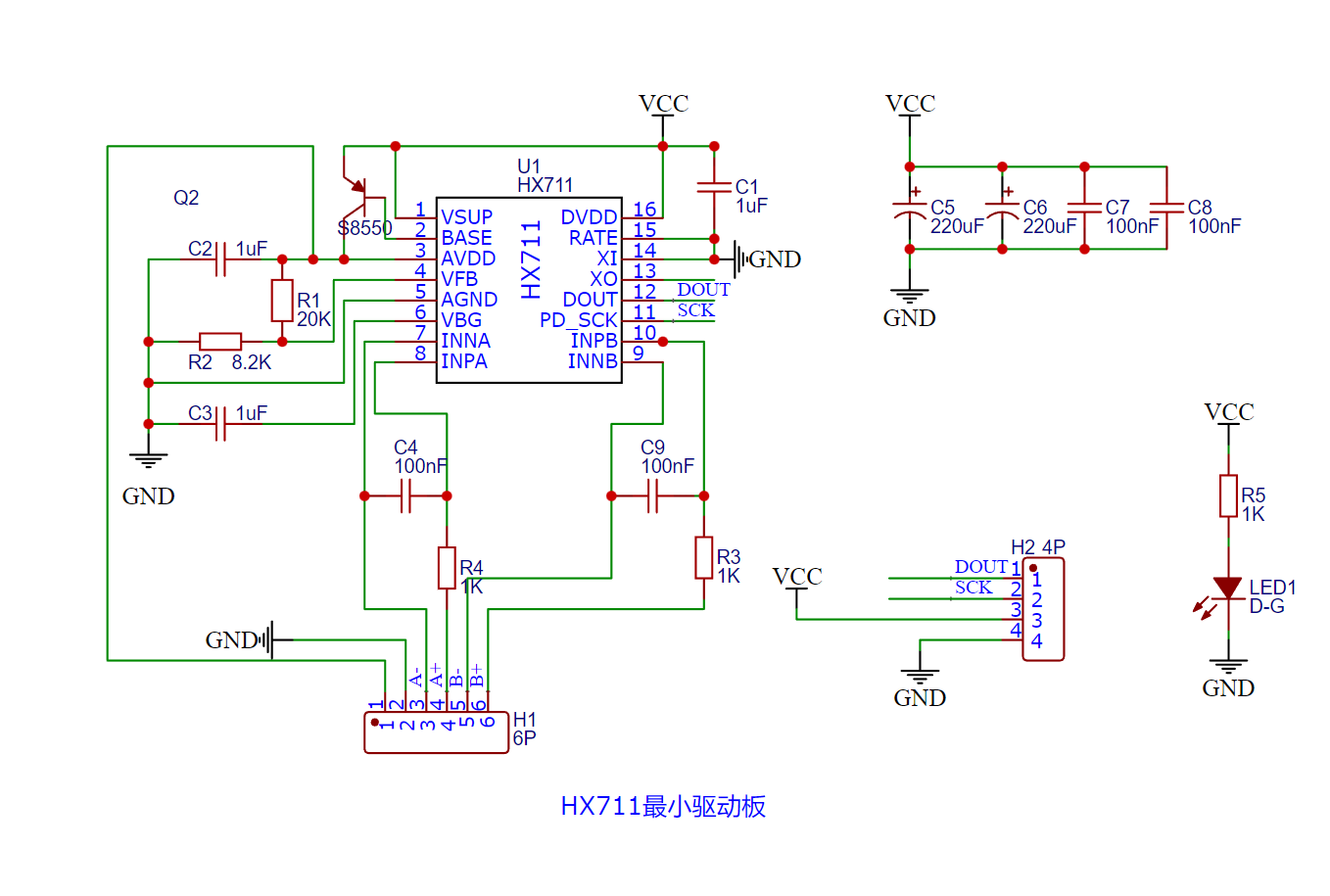

HX711原理图

如果你需要自己做一个HX711模块,可以使用下面这个原理图。

在这里插入图片描述

HX711 可能出现不稳定的情况

原因看我这篇博客:

https://qq742971636.blog.csdn.net/article/details/134901981

HX711 如何接应变片

详细可以看我这篇博客:

https://qq742971636.blog.csdn.net/article/details/130096375

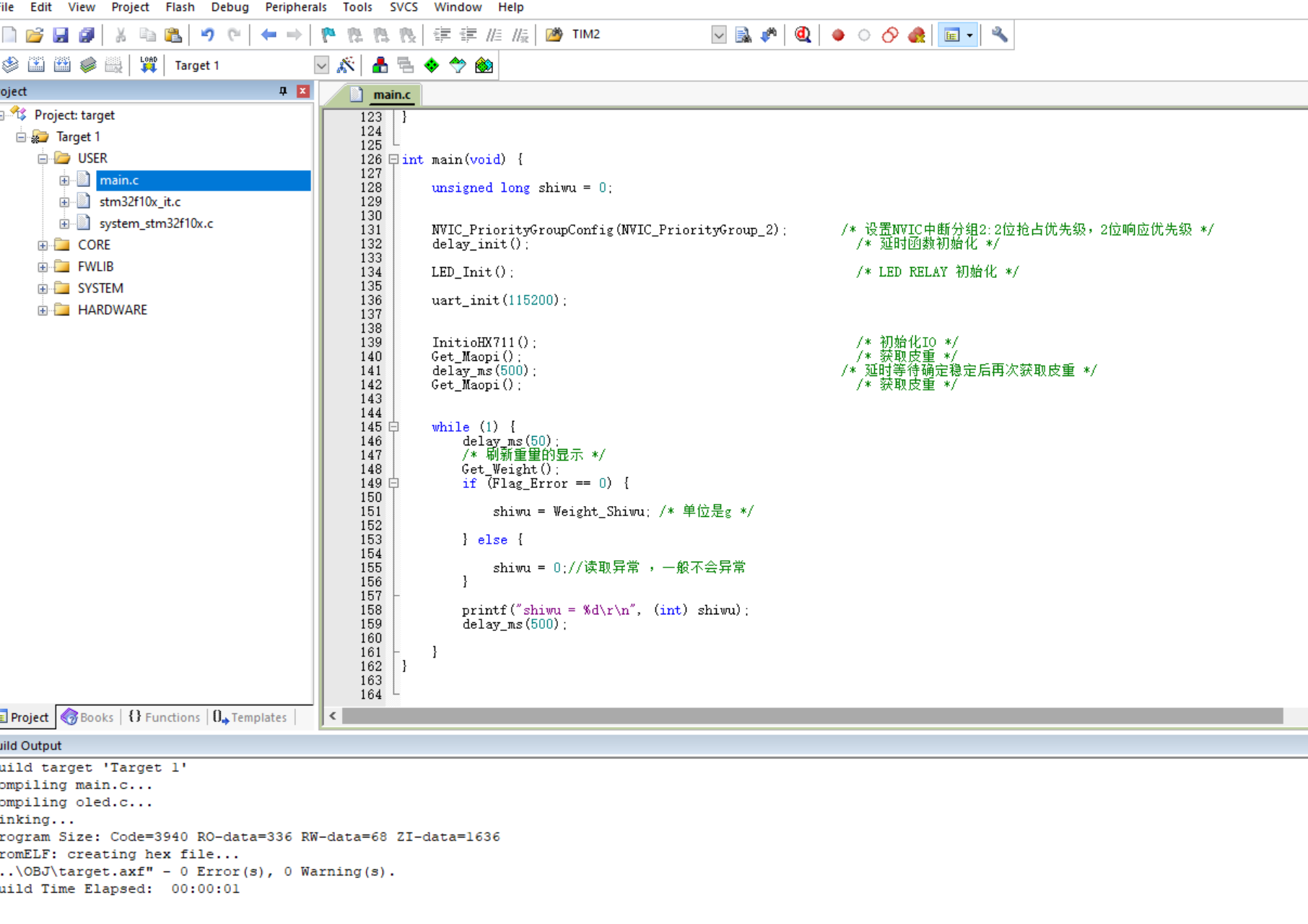

STM32F103RCT6读取HX711程序

基础程序,实现了读取重量之后打印到串口,打印克重:

在这里插入图片描述

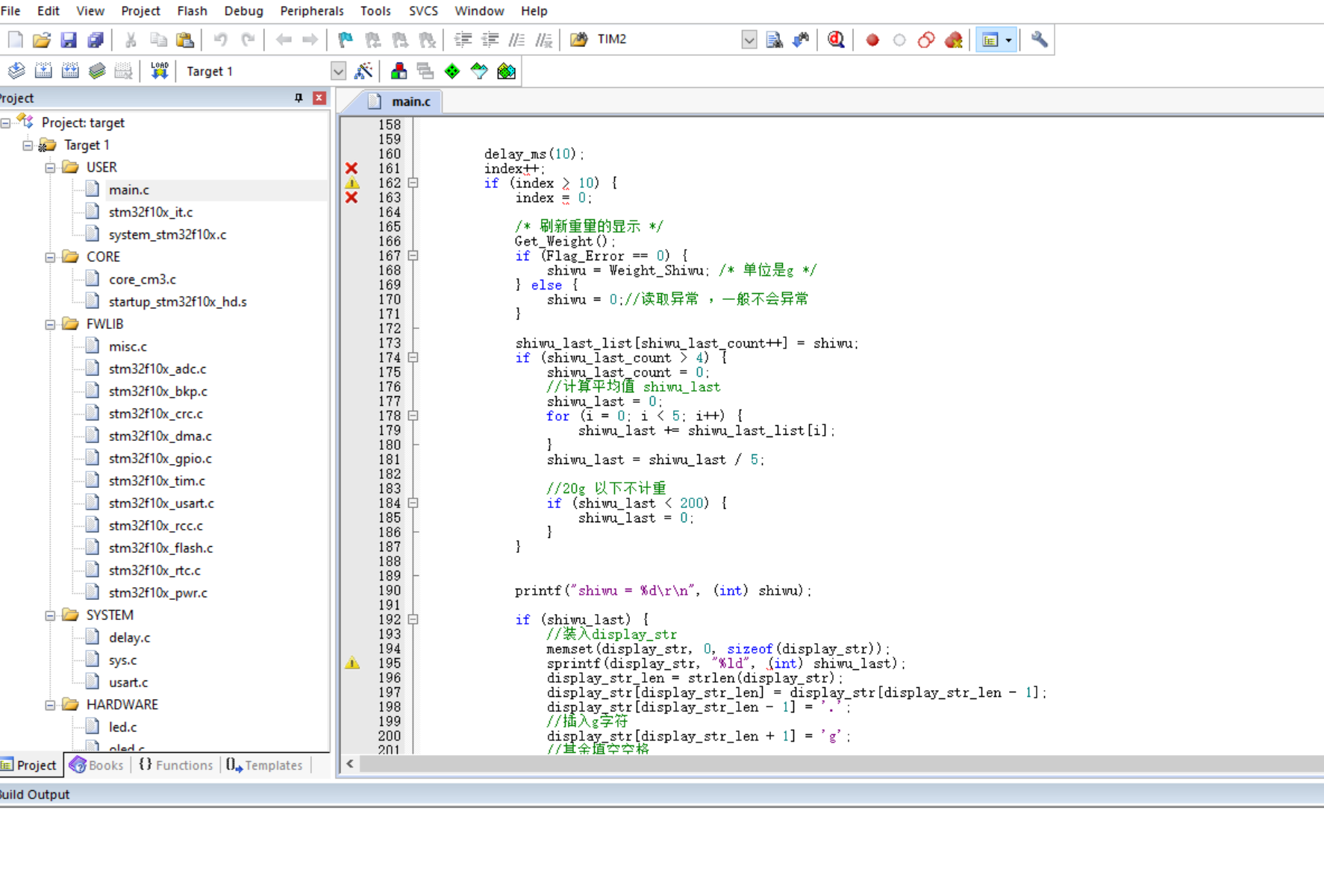

额外加了一些显示和按键:

程序功能是:实现基本的重量计算和显示,并扩展自动计价、去皮、重量和价格累计。

程序中没有语音播报。

在这里插入图片描述

硬件接线

单片机--------------串口模块

单片机的5V---------串口模块的5V

单片机的GND---------串口模块的GND

单片机的PA9---------串口模块的RX (这个是为了串口看数据,可以不接)

单片机的PA10---------串口模块的TX(这个是为了串口看数据,可以不接)

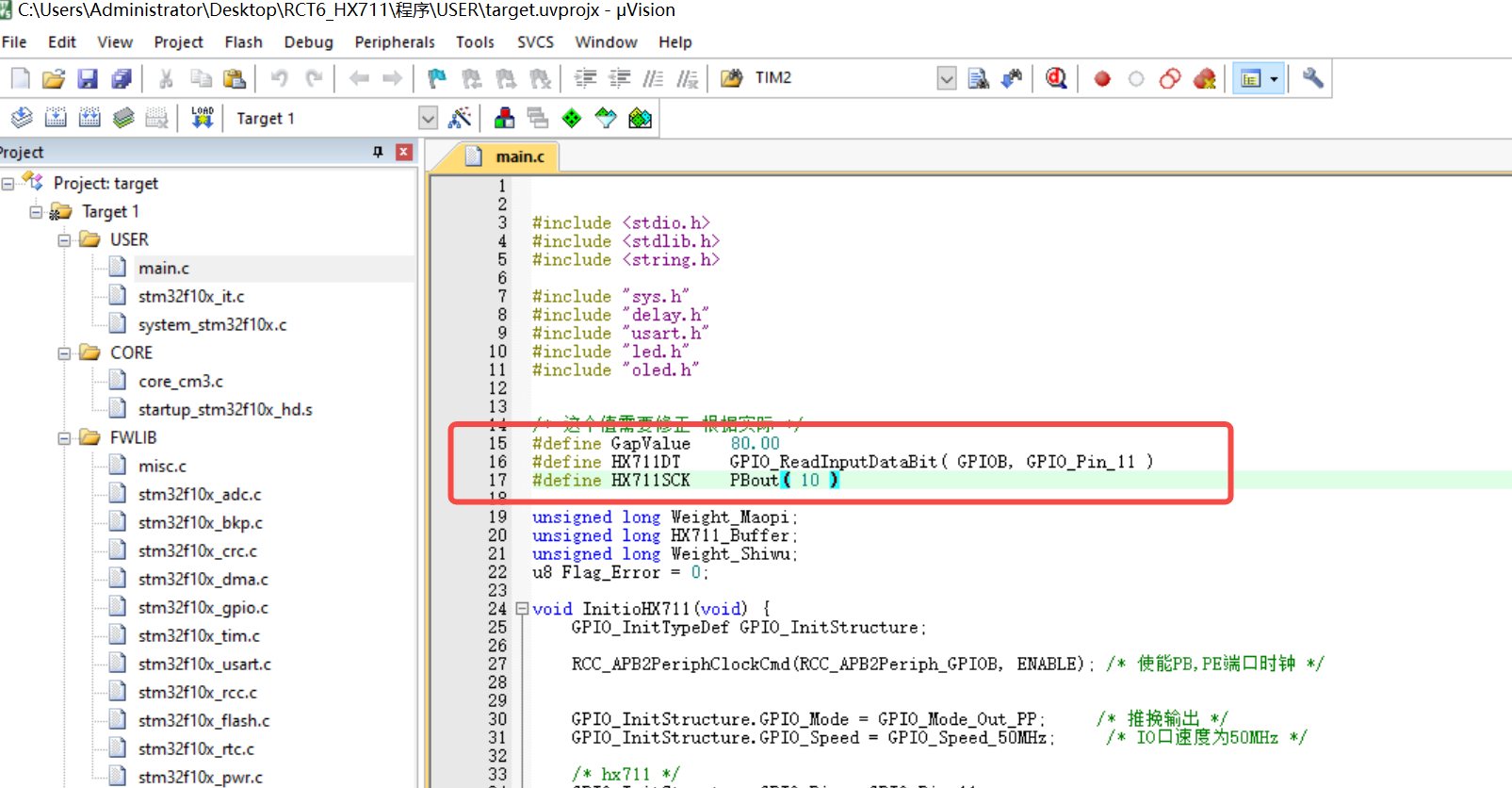

单片机--------------HX711模块

PB11--------------DAT

PB10--------------SCK

GND--------------GND

5V--------------VCC 【我这里没有写错】

在这里插入图片描述

这种带FT符号的引脚,是可以接5V的,所以我们使用5V给HX711供电。

在这里插入图片描述

参考资料
