傅里叶变换、FFT、S变换与Z变换可视化

本教程通过Python代码实现核心公式+动态图演示,帮助你直观理解这些变换的本质。

一、傅里叶变换(Fourier Transform)

核心思想

将信号分解为不同频率的正弦波分量,揭示信号的频率组成。

连续傅里叶变换公式:

F(ω)=f(t)ejωtdtF(\omega) = \int_{-\infty}^{\infty} f(t)e^{-j\omega t}dt

Python实现:

python
展开代码
import numpy as np import matplotlib.pyplot as plt from scipy.fft import fft, fftfreq from pylab import mpl mpl.rcParams['font.sans-serif'] = ['FangSong'] # 指定默认字体 mpl.rcParams['axes.unicode_minus'] = False # 解决保存图像是负号'-'显示为方块的问题 # 生成合成信号 fs = 1000 # 采样率 T = 1/fs # 采样周期 L = 1 # 信号长度(秒) t = np.arange(0, L, T) # 创建包含2个频率成分的信号 f1, f2 = 50, 120 # 50Hz和120Hz y = 0.7*np.sin(2*np.pi*f1*t) + np.sin(2*np.pi*f2*t) # 执行FFT N = len(y) yf = fft(y) xf = fftfreq(N, T)[:N//2] # 绘制时域和频域图 plt.figure(figsize=(12,6)) plt.subplot(2,1,1) plt.plot(t, y) plt.title('时域信号') plt.xlabel('时间 [s]') plt.subplot(2,1,2) plt.plot(xf, 2.0/N * np.abs(yf[0:N//2])) plt.title('频域信号(FFT)') plt.xlabel('频率 [Hz]') plt.tight_layout() plt.show()

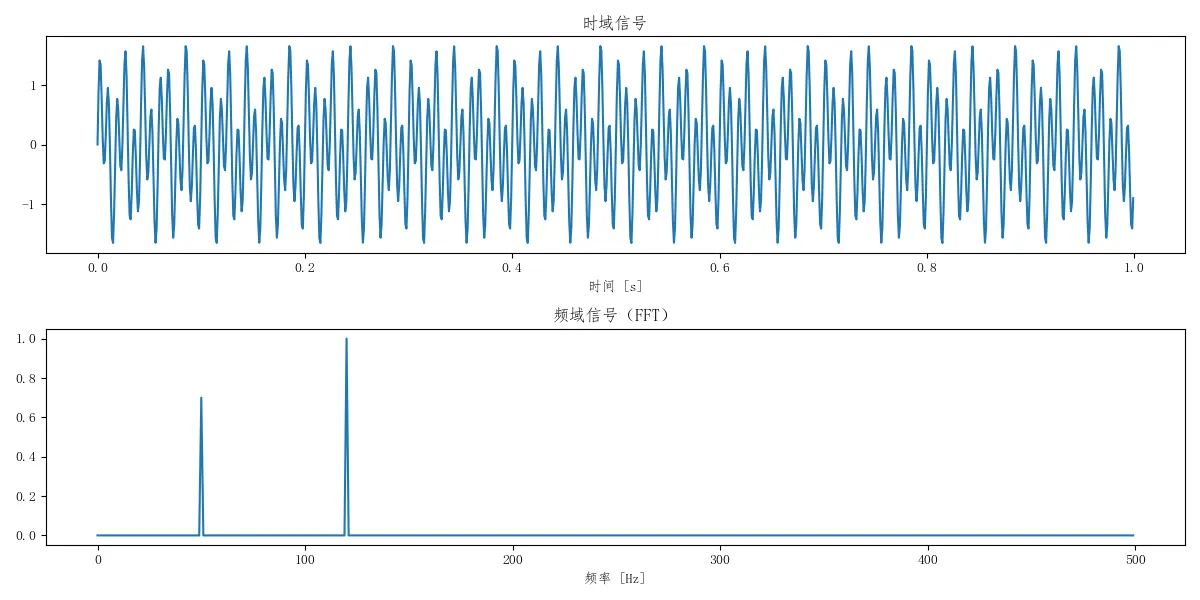

关键观察:

  • 频谱图中50Hz和120Hz处出现明显峰值
  • 幅值大小反映不同频率成分的能量强度

二、快速傅里叶变换(FFT)

核心优势:

将DFT的复杂度从O(N²)优化到O(N logN),使实时信号处理成为可能

FFT分辨率实验:

python
展开代码
import numpy as np import matplotlib.pyplot as plt from scipy.fft import fft, fftfreq, rfft, rfftfreq from pylab import mpl mpl.rcParams['font.sans-serif'] = ['FangSong'] # 指定默认字体 mpl.rcParams['axes.unicode_minus'] = False # 解决保存图像是负号'-'显示为方块的问题' def generate_signal(fs=1000, L=1): """生成合成信号""" T = 1 / fs # 采样周期 t = np.arange(0, L, T) # 时间向量 # 创建包含2个频率成分的信号 (50Hz 和 120Hz) f1, f2 = 50, 120 y = 0.7 * np.sin(2 * np.pi * f1 * t) + np.sin(2 * np.pi * f2 * t) # 添加一些随机噪声 y += np.random.normal(0, 0.3, len(t)) return t, y def perform_fft(t, y): """执行FFT分析""" N = len(y) T = t[1] - t[0] # 计算FFT yf = fft(y) # 获取对应的频率 xf = fftfreq(N, T)[:N // 2] # 计算单边幅值 amp = 2.0 / N * np.abs(yf[:N // 2]) return xf, amp def perform_real_fft(t, y): """执行实数FFT优化计算""" N = len(y) T = t[1] - t[0] # 计算实数FFT (针对实数输入的优化版本) yf = rfft(y) # 获取对应的频率 xf = rfftfreq(N, T) # 计算幅值 amp = 2.0 / N * np.abs(yf) return xf, amp def plot_results(t, y, xf, amp, title='FFT 分析'): """绘制时域和频域图形""" plt.figure(figsize=(12, 8)) # 时域信号 plt.subplot(2, 1, 1) plt.plot(t, y) plt.title('时域信号') plt.xlabel('时间 [s]') plt.ylabel('幅值') plt.grid(True) # 频域信号 plt.subplot(2, 1, 2) plt.plot(xf, amp) plt.title(title) plt.xlabel('频率 [Hz]') plt.ylabel('幅值') plt.grid(True) plt.tight_layout() plt.show() def calculate_psd(xf, amp): """计算功率谱密度""" power = amp ** 2 / len(amp) return xf, power def zero_padding_analysis(t, y, pad_factor=2): """零填充分析""" # 零填充信号 y_padded = np.pad(y, (0, int(len(y) * (pad_factor - 1))), 'constant') # 修正这里 t_padded = np.linspace(t[0], t[-1], len(y_padded)) # 修正这里 # 计算FFT N = len(y_padded) T = t_padded[1] - t_padded[0] yf_padded = rfft(y_padded) xf_padded = rfftfreq(N, T) amp_padded = 2.0 / N * np.abs(yf_padded) return t_padded, xf_padded, amp_padded, y_padded # 返回y_padded用于绘图 def main(): # 参数设置 fs = 1000 # 采样率 L = 1 # 信号长度(秒) # 生成信号 t, y = generate_signal(fs, L) # 执行FFT xf, amp = perform_real_fft(t, y) # 绘制基本分析结果 plot_results(t, y, xf, amp, 'FFT 分析 (原始信号)') # 显示主要频率成分 print("\n检测到的主要频率成分:") peaks = np.where(amp > 0.3)[0] # 幅值大于0.3的峰 for i in peaks: print(f"频率: {xf[i]:.2f} Hz, 幅值: {amp[i]:.4f}") # 功率谱密度分析 freq_psd, power = calculate_psd(xf, amp) plot_results(t, y, freq_psd, power, '功率谱密度') # 零填充分析 t_padded, xf_padded, amp_padded, y_padded = zero_padding_analysis(t, y, pad_factor=5) # 接收y_padded plot_results(t_padded, y_padded, xf_padded, amp_padded, '零填充后的FFT分析') # 对比图 plt.figure(figsize=(12, 6)) plt.plot(xf, amp, label='原始FFT') plt.plot(xf_padded, amp_padded, label='零填充FFT') plt.title('原始信号与零填充信号FFT对比') plt.xlabel('频率 [Hz]') plt.ylabel('幅值') plt.legend() plt.grid() plt.show() if __name__ == "__main__": main()

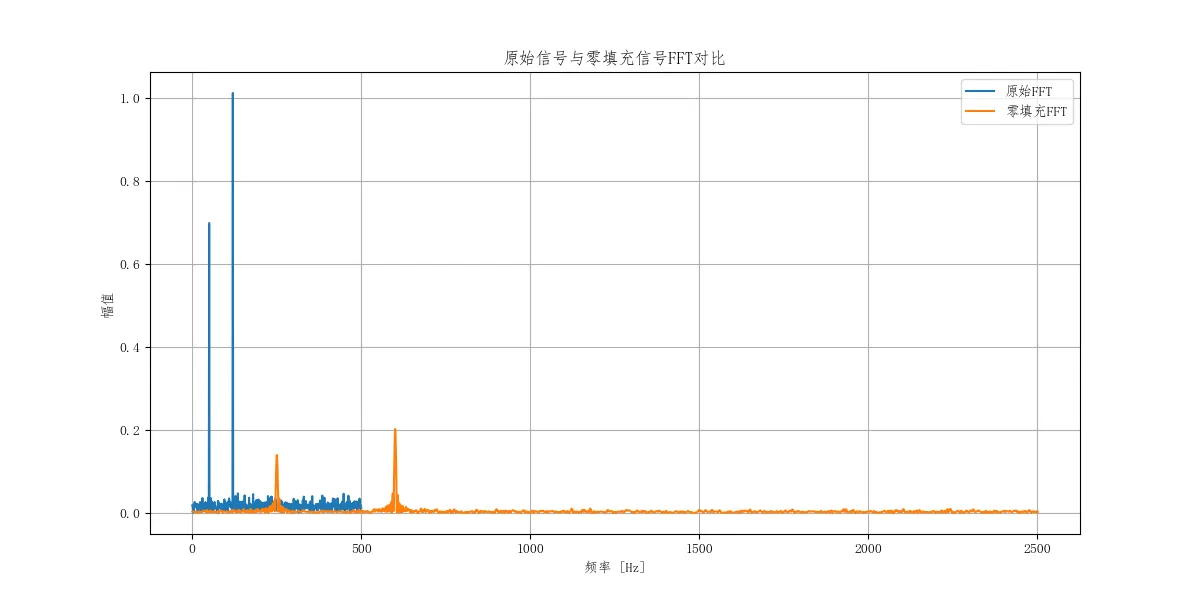

实验结论:

  • 零填充(Zero-padding)可提高频谱显示分辨率
  • 但不会增加真实频率分辨率(受原始信号长度限制)
展开代码
检测到的主要频率成分: 频率: 50.00 Hz, 幅值: 0.6987 频率: 120.00 Hz, 幅值: 1.0120

三、S变换(Stockwell Transform)

时频分析利器:

结合短时傅里叶变换(STFT)和小波变换的优点,具有可逆性

Python实现:

python
展开代码
from scipy.signal import stft # 生成非平稳信号(频率随时间变化) t = np.linspace(0, 10, 1000) f = np.linspace(1, 50, len(t)) y = np.sin(2*np.pi*f*t) # 计算S变换 frequencies, times, Zxx = stft(y, fs=1/(t[1]-t[0]), nperseg=128) # 绘制时频图 plt.figure(figsize=(10,6)) plt.pcolormesh(times, frequencies, np.abs(Zxx), shading='gouraud') plt.title('S变换时频图') plt.ylabel('频率 [Hz]') plt.xlabel('时间 [sec]') plt.colorbar(label='幅值') plt.show()

S变换示例图

关键特性:

  • 横轴:时间变化
  • 纵轴:频率分布
  • 颜色:能量强度
  • 能清晰捕捉频率随时间的变化趋势

四、Z变换(Z-Transform)

离散系统分析工具:

将差分方程转换为代数方程,分析数字滤波器的稳定性

零极点图可视化:

python
展开代码
import numpy as np import matplotlib.pyplot as plt from scipy.signal import tf2zpk # 定义系统函数系数 b = [1, -1.5] # 分子系数(零点) a = [1, -0.9, 0.8] # 分母系数(极点) # 计算零极点 z, p, k = tf2zpk(b, a) # 绘制零极点图 plt.figure(figsize=(6,6)) plt.plot(np.real(z), np.imag(z), 'o', markersize=10, markerfacecolor='none', markeredgecolor='r') plt.plot(np.real(p), np.imag(p), 'x', markersize=10, markeredgecolor='b') # 绘制单位圆 unit_circle = plt.Circle((0,0), 1, color='black', fill=False) plt.gca().add_patch(unit_circle) plt.axhline(0, color='black') plt.axvline(0, color='black') plt.grid(True) plt.title('零极点图') plt.xlabel('实部') plt.ylabel('虚部') plt.axis('equal') plt.show()

Z变换零极点图

稳定性判断:

  • 极点(×)全部在单位圆内 → 系统稳定
  • 零点(○)位置影响频率响应特性

五、变换方法对比总结

变换类型适用领域时频分辨率稳定性分析可逆性
傅里叶变换平稳信号分析无时间分辨率
FFT快速频谱计算固定分辨率
S变换非平稳信号分析自适应分辨率
Z变换离散系统设计

六、扩展练习建议

  1. 尝试改变信号的采样率(fs),观察对频谱的影响
  2. 添加不同类型的噪声(高斯白噪声、工频干扰等)
  3. 设计简单FIR滤波器在频域进行滤波操作
  4. 使用S变换分析真实心电信号的时频特征
  5. 通过Z变换设计IIR数字滤波器

提示:可使用scipy.signal库中的find_peaks检测频谱峰值,spectrogram生成更丰富的时频图
