thingsboard 物联网IoT平台，mqtt设备管理（2）
编辑
2025-04-17
单片机
00

目录

1. 启动 thingsboard
2. 添加设备
3. Python模拟客户端
4. 使用仪表看板
5. 客户端获取ThingsBoard数据的方法
1. REST API 方式
2. WebSocket 实时订阅
3. MQTT 订阅（反向通信）
4. 仪表盘嵌入（UI 集成）
5. 数据库直连（不推荐，禁止！）
步骤总结
代码示例（Python + REST API）
注意事项
3. thingsboard 数据转发，将数据存入自己的数据库
方案 1：ThingsBoard Rule Chain 转发数据（推荐）
方案 2：定时从 ThingsBoard 数据库拉取（不推荐，太垃圾）
方案 3：直接监听 MQTT 消息（旁路抓取）
关键注意事项
推荐方案选择

这里有一个很好的例子：https://thingsboard.io/use-cases/fleet-tracking/

thingsboard架构：


这篇文章想完成这些事情：

  1. 在 thingsboard 新建GPS设备。
  2. 在客户端，使用Python模拟为GPS设备，往thingsboard 发送GPS数据（经纬度）。
  3. 在 thingsboard 仪表盘展示设备的GPS位置轨迹。
  4. 在 thingsboard 定义虚拟边界使用地理围栏，设置区域。当设备进入或离开地理围栏时触发操作，例如发送短信警告、发出警报或启动工作流。
  5. 学习如何取得 thingsboard 的设备数据。
  6. 学习配置 thingsboard 数据转发，将数据存入自己的数据库。

1. 启动 thingsboard

如之前一样，启动 thingsboard ：

bash
mkdir -p ~/.mytb-data && sudo chown -R 799:799 ~/.mytb-data
mkdir -p ~/.mytb-logs && sudo chown -R 799:799 ~/.mytb-logs
docker run -it -p 8080:9090 -p 7070:7070 -p 1883:1883 -p 5683-5688:5683-5688/udp -v ~/.mytb-data:/data \
-v ~/.mytb-logs:/var/log/thingsboard --name mytb --restart always thingsboard/tb-postgres

2. 添加设备

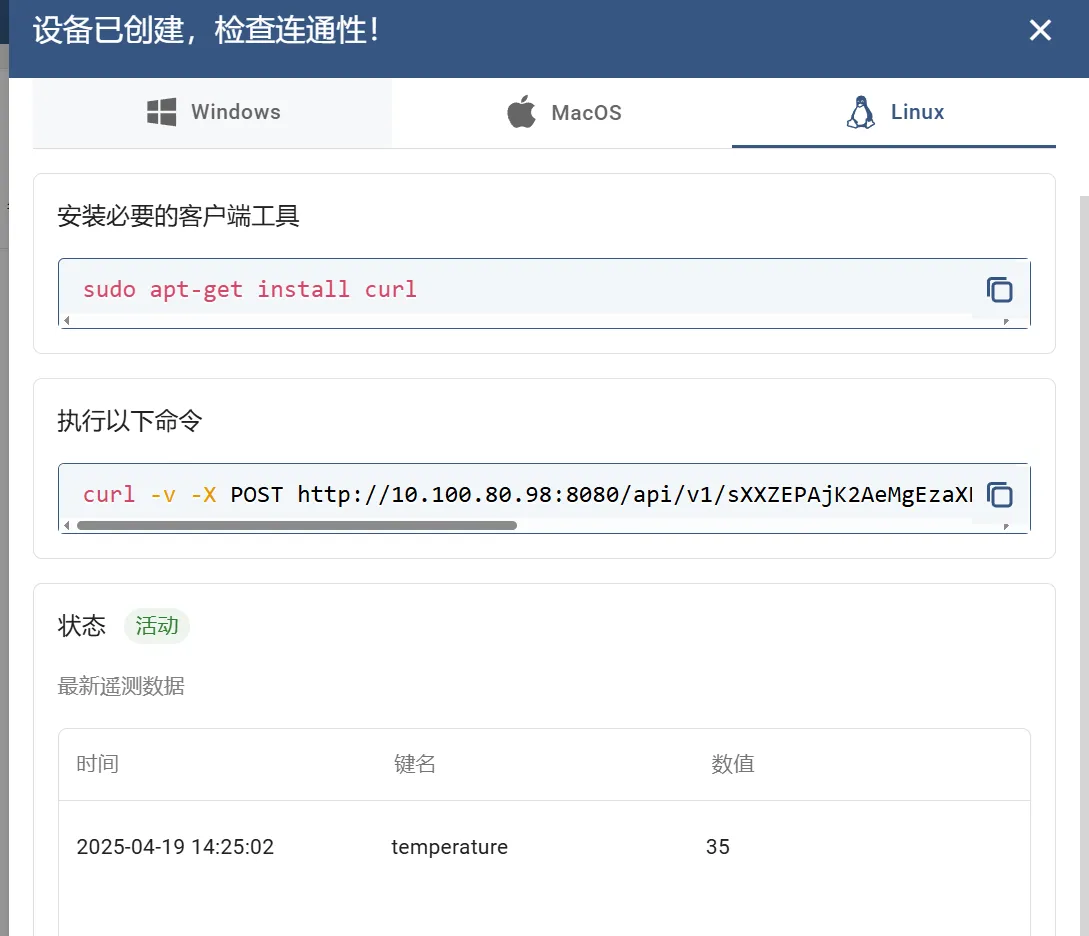

添加设备后，网页会弹出这个页面，让我们手动检查连通性：


可以在Linux执行这个指令，使用HTTP往设备里推送温度为35度，可以多推送几个温度。

bash
curl -v -X POST http://10.100.80.98:8080/api/v1/sXXZEPAjK2AeMgEzaXBQ/telemetry --header Content-Type:application/json --data "{temperature:35}"

也可以使用MQTT往这个设备推送数据，推送方法是：

sudo apt-get install curl mosquitto-clients # 安装mosquitto客户端

mosquitto_pub -d -q 1 -h 10.100.80.98 -p 1883 -t v1/devices/me/telemetry -u "sXXZEPAjK2AeMgEzaXBQ" -m "{temperature:25}"  # mosquitto mqtt通信发送

这条指令是使用 mosquitto_pub 命令通过 MQTT 协议向指定的 MQTT 代理（服务器）发布一条消息。

参数说明：

  1. -d
    • 启用调试模式（debug），会显示更多连接和发布的日志信息。

  2. -q 1
    • 设置消息的 QoS（服务质量）级别为 1。

    • QoS 级别：

    ◦ 0：最多一次（可能丢失）。

    ◦ 1：至少一次（确保送达，但可能重复）。

    ◦ 2：恰好一次（确保送达且不重复）。

  3. -h 10.100.80.98
    • 指定 MQTT 代理（服务器）的 IP 地址为 10.100.80.98。

  4. -p 1883
    • 指定 MQTT 代理的端口号为 1883（MQTT 默认端口）。

  5. -t v1/devices/me/telemetry
    • 设置消息的主题（Topic）为 v1/devices/me/telemetry。

    • 订阅此主题的客户端将收到这条消息。

  6. -u "sXXZEPAjK2AeMgEzaXBQ"
    • 提供用户名（用于身份验证），这里是 sXXZEPAjK2AeMgEzaXBQ。

    • 如果服务器需要密码，需通过 -P 参数指定（本例未使用）。

  7. -m "{temperature:25}"
    • 设置消息内容（payload）为 JSON 格式的字符串 {temperature:25}，表示上报温度值 25。

3. Python模拟客户端

运行 gps_simulator.py

这个代码是一个GPS模拟器，通过MQTT协议向ThingsBoard平台发送模拟的GPS位置数据。它能够生成一个正方形路径的GPS坐标点，并按照设定的时间间隔循环发送这些坐标点，模拟设备沿着特定路径移动的情况。

4. 使用仪表看板

点击仪表板，新建仪表板。

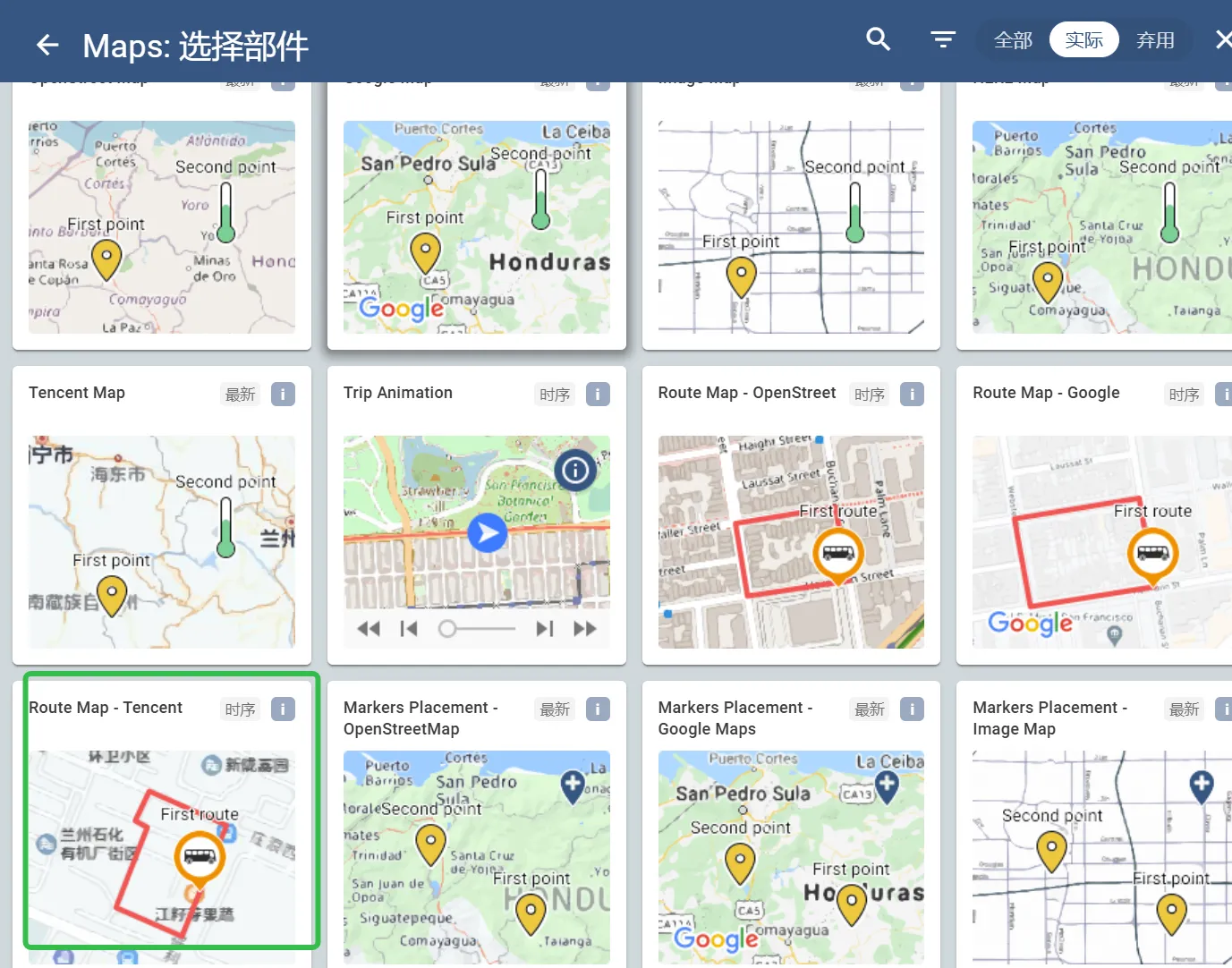

点击添加部件，添加腾讯地图时序部件：

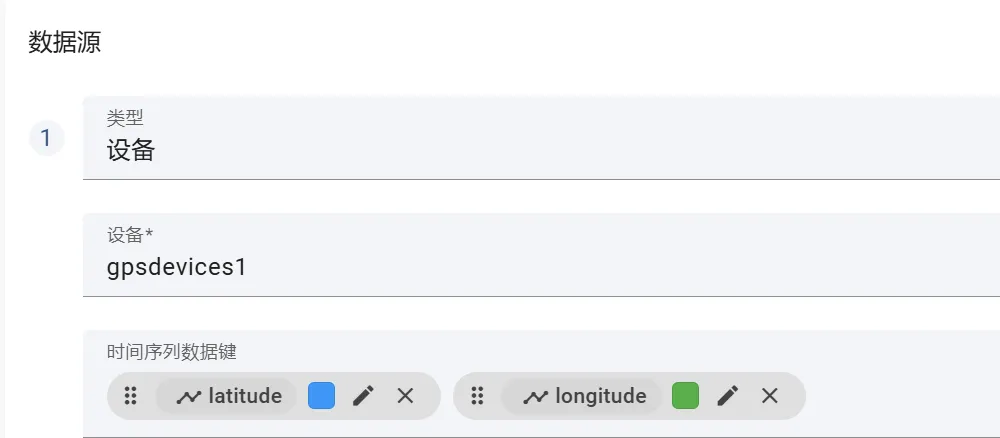

进一步，选择数据源为设备，数据键也选出来，这个名字和腾讯地图是对应的，不然在外观里还需要进一步设置：


完成后，可以看到地图里在移动的设备：


电子围栏要借助规则链，太复杂，这里不研究。

5. 客户端获取ThingsBoard数据的方法

GPS设备数据mqtt给ThingsBoard 之后，ThingsBoard会把数据存入自己的 postgres 数据库。

客户端可以通过以下几种方式获取设备通过 MQTT 上传到postgres数据库的数据：

1. REST API 方式

ThingsBoard 提供了一套完整的 REST API，允许客户端通过 HTTP 请求获取设备数据：

• API 文档：参考官方 REST API 文档。

自己的文档：

http://10.100.80.98:8080/swagger-ui.html

获取JWT_TOKEN:

# curl -X POST "http://10.100.80.98:8080/api/auth/login" \
-H "Content-Type: application/json" \
-d '{"username":"[email protected]", "password":"tenant"}'
{"token":"eyJhbGciOiJIUzUxMiJ9.eyJzdWIiOiJ0ZW5hbnRAdGhpbmdzYm9hcmQub3JnIiwidXNlcklkIjoiMmVkZDI0OTAtMDg4Ni0xMWYwLWFlODctMWQ0NGEwMTYyNjE4Iiwic2NvcGVzIjpbIlRFTkFOVF9BRE1JTiJdLCJzZXNzaW9uSWQiOiIyYTk4NWMzMi0yODg2LTRkNDItOWMwOC0wMWZiOTg2ODMzZWQiLCJleHAiOjE3NDUwNTYxOTMsImlzcyI6InRoaW5nc2JvYXJkLmlvIiwiaWF0IjoxNzQ1MDQ3MTkzLCJlbmFibGVkIjp0cnVlLCJpc1B1YmxpYyI6ZmFsc2UsInRlbmFudElkIjoiMmU4M2I5ZjAtMDg4Ni0xMWYwLWFlODctMWQ0NGEwMTYyNjE4IiwiY3VzdG9tZXJJZCI6IjEzODE0MDAwLTFkZDItMTFiMi04MDgwLTgwODA4MDgwODA4MCJ9.JvWVR0QqwICHImxW4l4pPAxwhX6v4tygmIqOYFC9GZYalge6fQwWLssGWtZhxgUxVkd9RESf7TVXBzAFO9lUew","refreshToken":"eyJhbGciOiJIUzUxMiJ9.eyJzdWIiOiJ0ZW5hbnRAdGhpbmdzYm9hcmQub3JnIiwidXNlcklkIjoiMmVkZDI0OTAtMDg4Ni0xMWYwLWFlODctMWQ0NGEwMTYyNjE4Iiwic2NvcGVzIjpbIlJFRlJFU0hfVE9LRU4iXSwic2Vzc2lvbklkIjoiMmE5ODVjMzItMjg4Ni00ZDQyLTljMDgtMDFmYjk4NjgzM2VkIiwiZXhwIjoxNzQ1NjUxOTkzLCJpc3MiOiJ0aGluZ3Nib2FyZC5pbyIsImlhdCI6MTc0NTA0NzE5MywiaXNQdWJsaWMiOmZhbHNlLCJqdGkiOiIzYzlhNGUzYS02ODMyLTQ4NTQtYTJlYy0xY2E3NjViZjY2YjgifQ.nO0lZAuMZP2UhBp7oe6TxSZqOrJMsGQynONMg4ttlQlA1VKHOZWPOn71qs-QxHbT6bTXP1sr9lrZdRJ1WMqNBQ"}

调用这个接口获取数据：

bash
POST
/api/v1/{deviceToken}/telemetry
Post time series data (postTelemetry)

2. WebSocket 实时订阅

适用于需要实时数据推送的场景（如仪表盘）：

• 连接方式：

• WebSocket URL: wss://{your-thingsboard-url}/api/ws/plugins/telemetry?token={JWT_TOKEN} • 订阅指定设备的遥测数据：

```json
{
  "tsSubCmds": [
    {
      "entityType": "DEVICE",
      "entityId": "{deviceId}",
      "scope": "LATEST_TELEMETRY",
      "cmdId": 1
    }
  ]
}
```

• 文档：参考 WebSocket API。

3. MQTT 订阅（反向通信）

设备可以通过 MQTT 订阅服务端下发的数据：

• 主题示例：

• 订阅共享属性更新：v1/devices/me/sharedattributes

• 订阅客户端属性：v1/devices/me/attributes

• 适用场景：设备需要接收服务端下发的指令或配置。

4. 仪表盘嵌入（UI 集成）

• 直接嵌入：通过 ThingsBoard 仪表盘的 iframe 嵌入到第三方页面。

• 自定义组件：使用 Widgets API 开发定制化组件，通过 JavaScript 调用数据。

5. 数据库直连（不推荐，禁止！）

• 仅适用于私有化部署：直接访问 ThingsBoard 的底层数据库（PostgreSQL/Cassandra/TimescaleDB）。

• 风险：绕过 ThingsBoard 的安全机制，需谨慎操作。

步骤总结

  1. 获取设备 ID：在 ThingsBoard 设备的详情页找到 deviceId。
  2. 获取用户 Token：通过用户登录 API 获取 JWT 令牌。
  3. 选择接口：根据需求选择 REST API、WebSocket 或 MQTT。
  4. 处理数据：解析返回的 JSON 格式数据（示例见下文）。

代码示例（Python + REST API）

python
import requests

# 配置参数
TB_URL = "https://your-thingsboard-url"
DEVICE_ID = "your-device-id"
JWT_TOKEN = "your-jwt-token"

# 获取设备温度数据
response = requests.get(
    f"{TB_URL}/api/plugins/telemetry/DEVICE/{DEVICE_ID}/values/timeseries?keys=temperature",
    headers={"X-Authorization": f"Bearer {JWT_TOKEN}"}
)
print(response.json())  # 输出：{"temperature": [{"ts": 1620000000000, "value": 25.5}]}

注意事项

• 权限控制：确保客户端用户有对应设备的访问权限（通过租户/客户角色分配）。 • 数据过滤：使用 startTs/endTs 参数按时间范围查询。 • 性能优化：高频数据建议使用 WebSocket 避免轮询。

3. thingsboard 数据转发，将数据存入自己的数据库

在 ThingsBoard 接收设备通过 MQTT 上传的数据后，若需将数据同步到自己的 MySQL 数据库，可以通过以下方案实现：

方案 1：ThingsBoard Rule Chain 转发数据（推荐）

适用场景：实时同步数据，无需额外开发中间服务。

步骤：

  1. 配置 Rule Chain：

    • 进入 ThingsBoard 规则链（Rule Chains） → 编辑根规则链（Root Rule Chain）。

    • 添加一个 "Save Timeseries" 节点（保留原始数据到 ThingsBoard 数据库）。

    • 添加 "REST API Call" 或 "External Script" 节点，将数据转发到你的 MySQL 接口。

  2. 编写外部接口（接收数据并写入 MySQL）：

    • 示例（Node.js + Express）：

    javascript
    const express = require('express');
const mysql = require('mysql2');
const app = express();
app.use(express.json());

// MySQL 连接配置
const db = mysql.createConnection({
  host: 'localhost',
  user: 'your_user',
  password: 'your_password',
  database: 'your_db'
});

// 接收 ThingsBoard 转发数据的接口
app.post('/api/telemetry', (req, res) => {
  const { deviceId, temperature, humidity } = req.body; // 根据实际字段调整
  const sql = `INSERT INTO device_data (device_id, temperature, humidity) VALUES (?, ?, ?)`;
  db.query(sql, [deviceId, temperature, humidity], (err) => {
    if (err) return res.status(500).send(err);
    res.status(200).send('OK');
  });
});

app.listen(3000, () => console.log('Server running on port 3000'));

  3. 配置 REST API 调用节点：

    • 在 Rule Chain 中添加 "REST API Call" 节点，指向你的接口（如 http://your-server:3000/api/telemetry）。

    • 设置请求方法为 POST，并配置消息体模板（示例）：

    json
    {
  "deviceId": "${deviceId}",
  "temperature": "${temperature}",
  "humidity": "${humidity}"
}

方案 2：定时从 ThingsBoard 数据库拉取（不推荐，太垃圾）

适用场景：允许少量延迟，适合批量同步。
步骤：

  1. 通过 ThingsBoard REST API 定时拉取数据： • 使用脚本定时调用 ThingsBoard 的遥测数据 API（如每小时一次）：

    bash
    GET /api/plugins/telemetry/DEVICE/{deviceId}/values/timeseries?keys=temperature,humidity

    • 将返回的数据插入到 MySQL。

  2. 示例脚本（Python）：

    python
    import requests
import mysql.connector
from datetime import datetime, timedelta

# ThingsBoard 配置
TB_URL = "http://your-thingsboard-url"
DEVICE_ID = "your-device-id"
JWT_TOKEN = "your-jwt-token"

# MySQL 配置
db = mysql.connector.connect(
  host="localhost",
  user="your_user",
  password="your_password",
  database="your_db"
)
cursor = db.cursor()

# 获取最近1小时的数据
end_ts = int(datetime.now().timestamp() * 1000)
start_ts = end_ts - 3600000  # 1小时前

response = requests.get(
  f"{TB_URL}/api/plugins/telemetry/DEVICE/{DEVICE_ID}/values/timeseries",
  params={"keys": "temperature,humidity", "startTs": start_ts, "endTs": end_ts},
  headers={"X-Authorization": f"Bearer {JWT_TOKEN}"}
)
data = response.json()

# 写入 MySQL
for key, values in data.items():
  for item in values:
    ts = datetime.fromtimestamp(item['ts'] / 1000)
    sql = "INSERT INTO device_data (device_id, metric, value, timestamp) VALUES (%s, %s, %s, %s)"
    cursor.execute(sql, (DEVICE_ID, key, item['value'], ts))
db.commit()

方案 3：直接监听 MQTT 消息（旁路抓取）

适用场景：需要完全绕过 ThingsBoard，直接处理原始 MQTT 数据。
步骤：

  1. 订阅与 ThingsBoard 相同的 MQTT Topic： • 设备通常发布到 v1/devices/me/telemetry。 • 使用 MQTT 客户端库（如 paho-mqtt）监听消息：
    python
    import paho.mqtt.client as mqtt

def on_message(client, userdata, msg):
    payload = msg.payload.decode()
    print("Received:", payload)  # 示例: {"temperature":25, "humidity":60}
    # 解析并写入 MySQL...

client = mqtt.Client()
client.username_pw_set("your_device_token")  # 使用设备访问令牌
client.connect("your-thingsboard-mqtt-host", 1883)
client.subscribe("v1/devices/me/telemetry")
client.on_message = on_message
client.loop_forever()

关键注意事项

  1. 数据一致性： • 如果同时写入 ThingsBoard 和 MySQL，需处理失败重试（如网络中断）。
  2. 性能优化： • 批量插入（如 MySQL 的 INSERT INTO ... VALUES (...), (...), ...）。
  3. 安全： • 保护 MySQL 和接口的访问权限（使用防火墙、SSL/TLS）。
  4. 字段映射： • ThingsBoard 的遥测数据是键值对（JSON），需与 MySQL 表结构对齐。

推荐方案选择

方案实时性开发复杂度依赖 ThingsBoard
Rule Chain 转发高中是
定时拉取 API低低是
直接监听 MQTT高高否

根据你的业务需求（实时性 vs. 维护成本）选择合适方案。
