2024年单片机实验

实验目的：

1. 掌握STM32编程基本操作。
2. 掌握PWM控制输出。
3. 掌握矩阵键盘工作原理及按键基本操作。
4. 掌握STM32串口通讯，并与上位机通讯。
5. 掌握LCD12864显示工作原理及基本操作。

实验任务：

1. 实现PWM呼吸灯，定时器产生PWM，控制实验板上的LED灯亮灭；
2. 通过任意两个按键切换PWM呼吸灯输出到两个不同的LED灯，实现亮灭效果；
3. 通过串口助手与LCD12864显示当前正在亮灭的LED是哪个，例如：LED P1.3 或 LED P1.4。

实验资料：

可通过口袋实验室慕课平台下载安装包、说明书及例程等，在一年级第一个月的附件中。

实验要求：

• 拿到 2024年10月21日 实验任务书后，即可展开自行实验。

• 12月10日前 提交完整资料包，包含以下内容：

  • 实验报告（电子版，含流程图、核心逻辑程序代码及注释）
  • 实验源程序（可执行文件）
  • 实验心得（遇到的问题及解决方法）

  实验报告 中需附上关键核心逻辑程序及注释，并附上实验效果图。

• 资料包命名规则： 姓名-班级-学号 （请确保命名正确）

相关讲解资料：

• 关于STM32串口通信：

  • 上位机如何与STM32进行串口通信

• 关于STM32呼吸灯：

  • STM32呼吸灯教程

• 关于STM32矩阵键盘：

  • STM32矩阵键盘教程

• 关于LCD12864（51）：

  • 【51单片机系列】proteus中的LCD12864液晶屏

• 关于Proteus仿真教程：基于STM32的LCD液晶显示：

  • Proteus仿真教程：LCD液晶显示

PWM引脚选择

效果

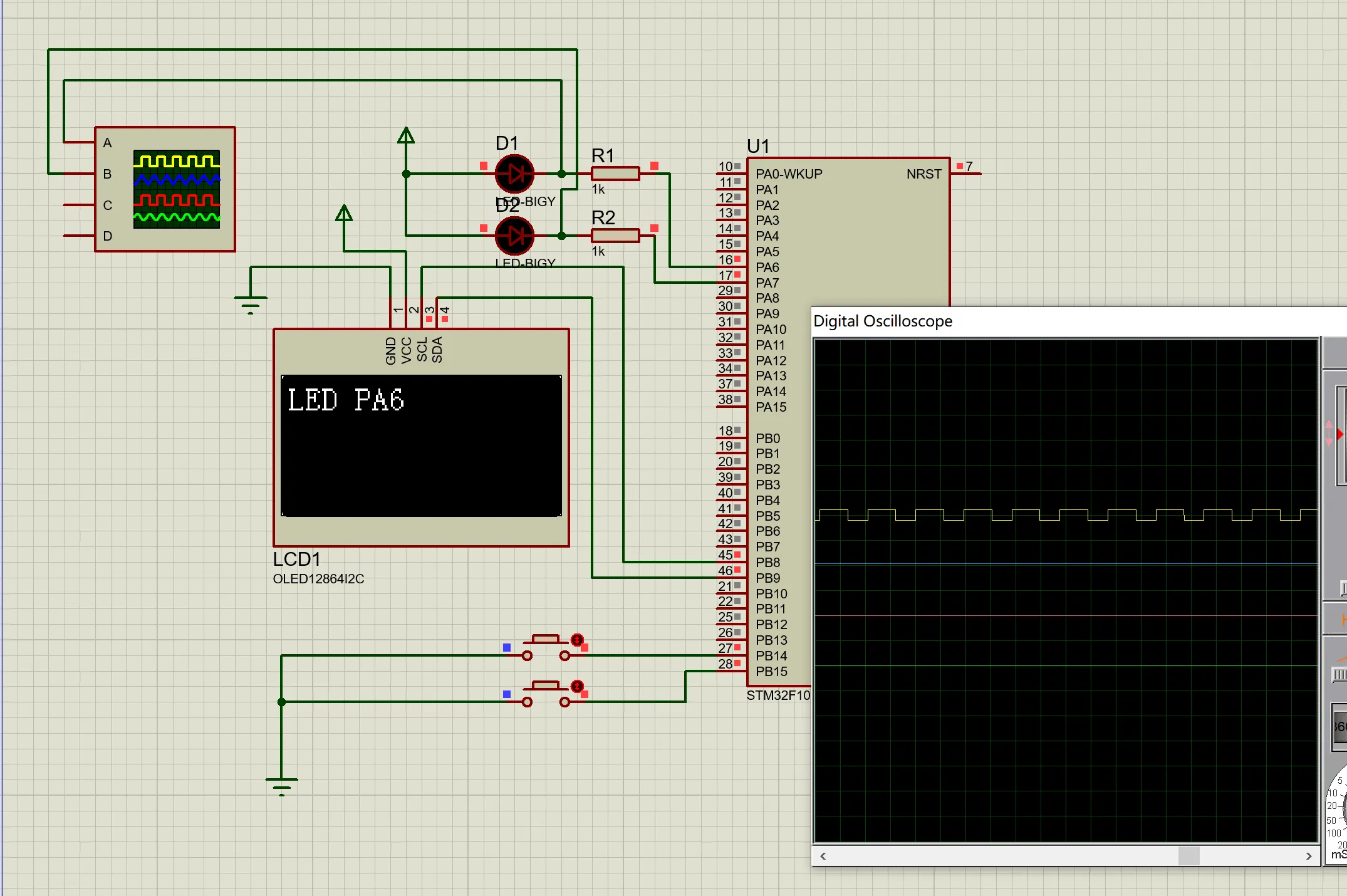

按键PB14 控制PA6 的PWM点亮，同时PA7一定会熄灭。

按键PB15 控制PA7 的PWM点亮，同时PA6一定会熄灭。

屏幕显示的是当前亮的哪一个灯。

示波器显示的是当前PWM的占空比，呼吸灯就是占空比越高，小灯会亮，反之则更暗。
