任务

设计和制作一台恒流(CC)工作模式的简易直流电子负载。其原理示意图如图1所示。

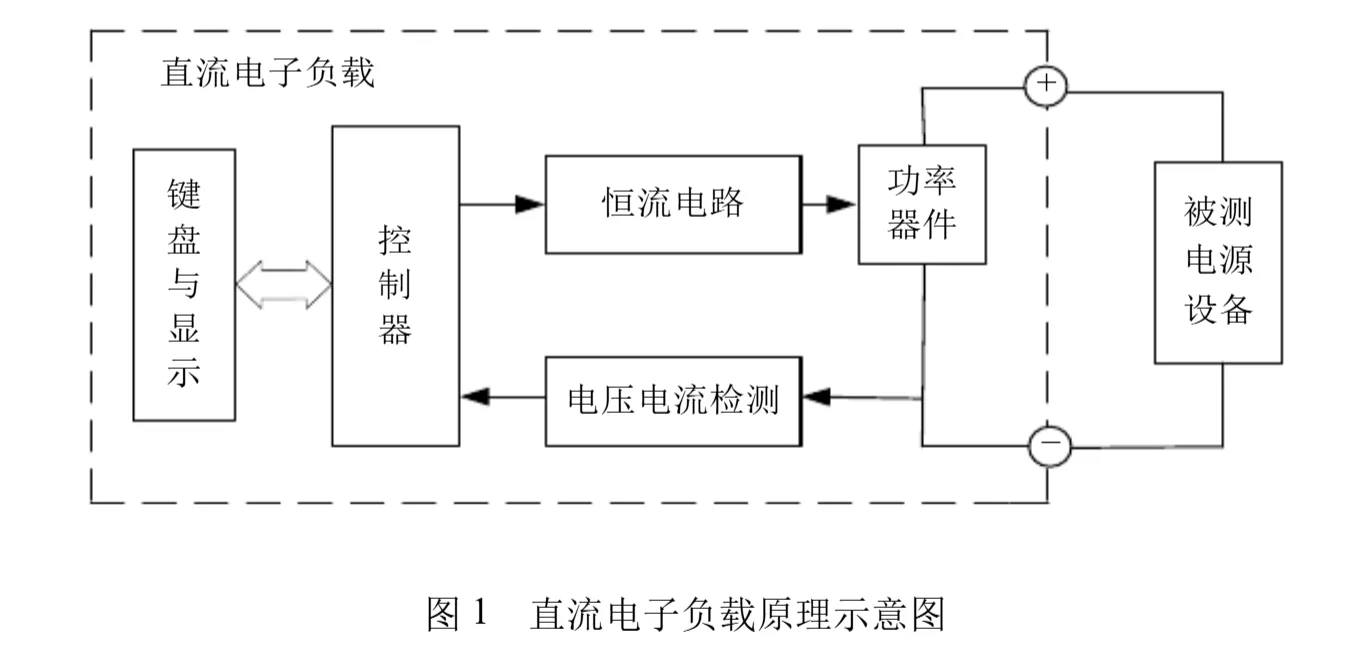

图1 直流电子负载原理示意图

二、 要求

  1. 基本要求

(1) 恒流(CC)工作模式的电流设置范围为100mA~1000mA ,设置分辨率为10mA,设置精度为±1%。还要求CC工作模式具有开路设置,相当于设置的电流值为零。

(2) 在恒流(CC)工作模式下,当电子负载两端电压变化10V时,要求输出电流变化的绝对值小于变化前电流值的1%。

(3) 具有过压保护功能,过压阈值电压为18V±0.2V。

  1. 发挥部分

(1)能实时测量并数字显示电子负载两端的电压,电压测量精度为±(0.02%+0.02%FS ),分辨力为1mV。

(2)能实时测量并数字显示流过电子负载的电流,电流测量精度为±(0.1%+0.1%FS),分辨力为1mA。

(3)具有直流稳压电源负载调整率自动测量功能,测量范围为0.1%~19.9%,测量精度为±1%。为方便,本题要求被测直流稳压电源的输出电压在10V以内。

(4)其他。

三、说明:

  1. 在恒流(CC)模式下,不管电子负载两端电压是否变化,流过电子负载的电流为一个设定的恒定值,该模式适合用于测试直流稳压电源的调整率,电池放电特性等场合。

  2. 直流稳压电源负载调整率是指电源输出电流从零至额定值变化时引起的输出电压变化率。为方便,本题额定输出电流值设定为1A。

  3. 负载调整率的测量过程要求自动完成,即在输入有关参数后,能直接给出电源的负载调整率。

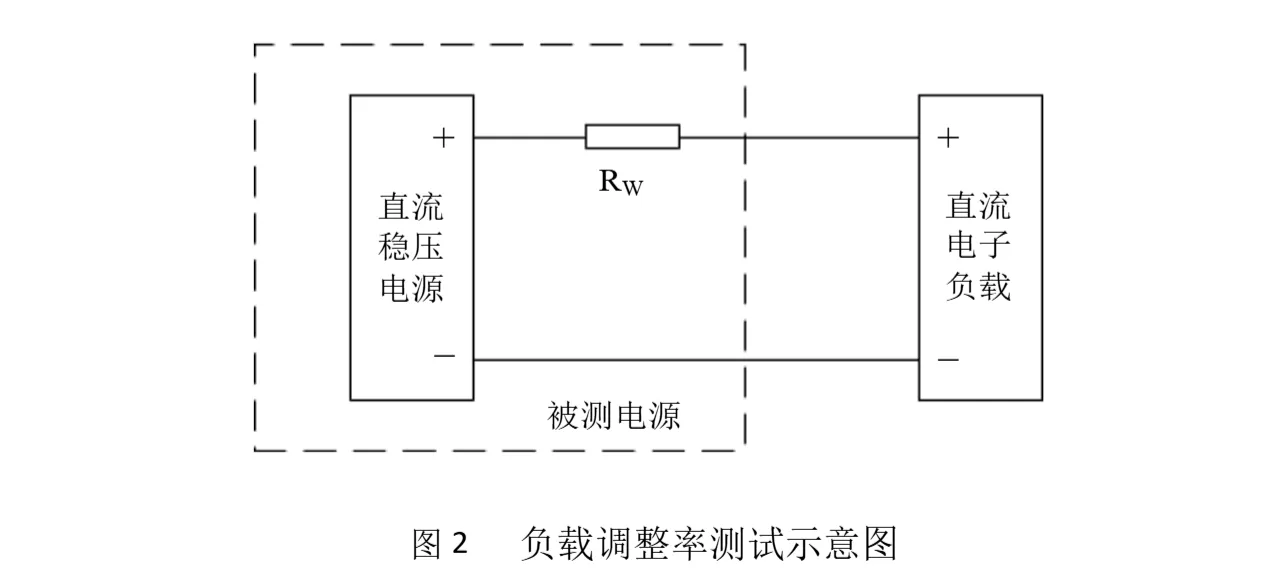

  4. 为了方便负载调整率的测量,可以在被测直流稳压电源的输出端串接一个电阻RW,更换不同阻值的RW,可以改变被测电源的负载调整率。测试示意图如图2所示。


我要做一个单片机论文设计,题目是《简易直流电子负载》。 软件功能: 设计和制作一台恒流(CC)工作模式的简易直流电子负载。 恒流(CC)工作模式的电流设置范围为100mA~1000mA ,设置分辨率为10mA,设置精度为±1%。还要求CC工作模式具有开路设置,相当于设置的电流值为零。 能实时测量并数字显示电子负载两端的电压,电压测量精度为±(0.02%+0.02%FS ),分辨力为1mV。 能实时测量并数字显示流过电子负载的电流,电流测量精度为±(0.1%+0.1%FS),分辨力为1mA。

单片机板子的硬件组成: STM32单片机:stm32f103c8t6单片机。 OLED显示屏: 按键 过压保护电路 恒流电路

https://lceda.cn/editor#id=bd30f53e72d74185aed0b7b43eadd562

http://www.bysj580.com/chajian/1849.html

https://image.hanspub.org/Html/16-2690665_52528.htm

提示词:

bash
我写开题报告材料,我重申一下一些写作关键点。 ## 我的题目 我要做一个单片机论文设计,题目是《简易直流电子负载》。 软件功能: 设计和制作一台恒流(CC)工作模式的简易直流电子负载。 恒流(CC)工作模式的电流设置范围为100mA~1000mA ,设置分辨率为10mA,设置精度为±1%。还要求CC工作模式具有开路设置,相当于设置的电流值为零。 能实时测量并数字显示电子负载两端的电压,电压测量精度为±(0.1%+0.1%FS ),分辨力为1mV。 能实时测量并数字显示流过电子负载的电流,电流测量精度为±(0.2%+0.2%FS),分辨力为1mA。 单片机板子的硬件组成: STM32单片机:stm32f103c8t6单片机。 OLED显示屏: 按键 过压保护电路 恒流电路 ## 写作关键点要求 写作要符合模板格式要求,不能完全抄袭模板的内容,只能改写。 避免出现“综上所述”这种AI味道的语句。 写作要有专业性,模仿专业的学术文章用语去写材料。 充分发挥你的想法和创造力去写文字材料。 少用分条分点,多用自然段表述,写作要自然流畅。 器件选型与设计写对比 单片机、显示屏、恒流控制算法设计这三个方面。 ## 学校给的模板材料如下
