主流的CMOS和CCD传感器通常输出Bayer马赛克格式的RAW数据，这种格式的图像数据无法直接被用户观看，必须经过转换才能变为常见的RGB或YUV格式，从而被主流图像处理软件所支持。在相机产品中，通常还需将RGB或YUV格式的图像进一步压缩为JPEG格式，以便于存储。整个图像处理过程被统称为图像信号处理（Image Signal Processing，ISP），其中广义的ISP不仅涵盖JPEG和H.264/265等压缩处理，狭义的ISP则仅指从RAW格式到RGB或YUV格式的转换。

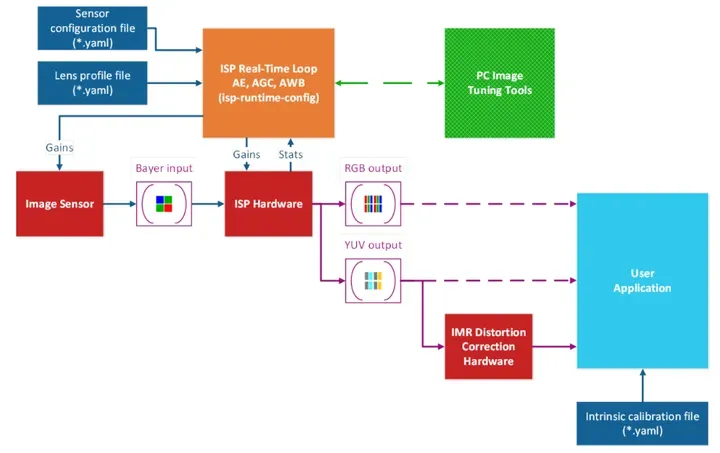

由于图像信号处理需要处理海量数据，并且对实时性要求非常高，因此ISP通常采用硬件实现。有些图像传感器自身集成了部分ISP功能，用户可以根据需求选择启用或禁用。此外，ISP还可能作为独立芯片或SoC IP模块，能够从供应商处采购。下图展示了一个典型的相机系统功能框图，主要包括图像传感器（Image Sensor）、ISP硬件（ISP Hardware）、ISP实时处理模块（ISP Real-Time Loop）等核心组件，以及PC端的ISP调试工具（PC Image Tuning Tools）、用户程序（User Application）、配置文件等。有些ISP硬件还集成了计算机视觉（CV）算法功能，例如镜头畸变校正（Distortion Correction）等。

ISP流水线详解及行业现状分析

一、ISP流水线概述

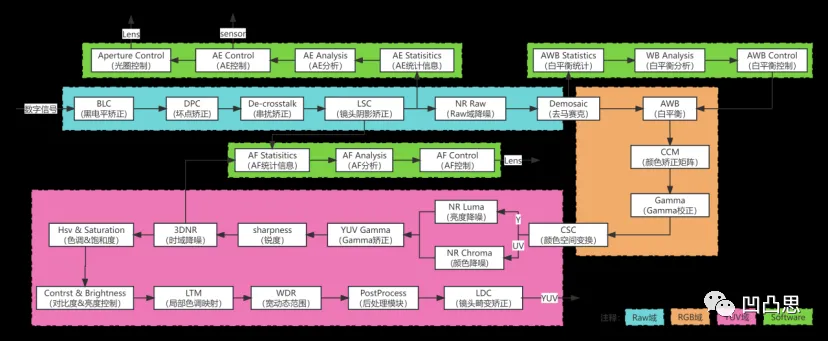

图像信号处理器（Image Signal Processor，简称ISP）流水线是现代智能手机摄像系统的核心组成部分。一个典型的ISP流水线由一系列处理模块依次连接而成，这些模块在时钟信号的驱动下同步高速运转。图像数据在各个模块之间不断传递，经过所有算法处理后，最终以YUV或RGB格式从流水线的末级输出。下图展示了一个支持常见基本功能的ISP流水线结构：

主要处理模块包括：

1. 亮度/对比度相关模块

   • Gamma校正：调整图像的亮度和对比度，确保图像的视觉效果符合人眼感知。
   • 局部亮度调节（LTM）：针对图像的局部区域进行亮度调整，提高细节表现。
   • 全局亮度调节（GTM）：对整个图像的亮度进行均衡调整，防止过亮或过暗。
   • 自动曝光控制（AEB）：根据环境光线自动调整曝光参数，保证图像亮度适中。

2. 色彩相关模块

   • 色彩校正矩阵（CCM）：调整图像的色彩平衡，确保颜色还原准确。
   • 自动白平衡（AWB）：自动调节图像的白平衡，消除色温偏差。
   • Gamma校正：在色彩处理过程中再次调整图像亮度曲线。
   • 背光补偿（BLCC）：在强光条件下调整图像的亮度，防止过曝。

3. 清晰度相关模块

   • 自动曝光（AE）：实时调整曝光参数，适应不同光照环境。
   • 镜头畸变校正（LSC）：校正镜头带来的几何畸变，提升图像质量。
   • 二维/三维降噪（2D/3D NR）：降低图像噪点，提升图像清晰度。
   • 去马赛克（Demosaic）：将单色像素数据转化为全彩图像，恢复图像细节。
   • 坏点校正（DPC）：修复图像中的坏点或死点，保证图像质量。

二、行业手机厂商现状

从2017年至2023年，手机行业的ISP技术迅速发展，成为各大旗舰手机的主要卖点之一。各大手机厂商在影像处理方面形成了各自的技术重点和风格，具体表现如下：

1. 小米

• 部门架构：小米的相机二级部门人员约1000人左右。以算法部门（约200人）为例，具体分工如下：
  • 亮度组：约20人，负责亮度相关算法的开发与优化。
  • 颜色组：约5人，专注于色彩校正和白平衡算法。
  • 去噪组：约10人，负责降噪算法的研发。
  • HDR组：约10人，专注于高动态范围成像技术。
  • Tone Mapping组：约10人，进行色调映射算法的优化。
  • AI组：约20人，研究和应用人工智能技术提升图像处理效果。
  • YUV处理组、评测组等其他相关小组。

2. vivo

• 部门架构：vivo影像领域的二级部门约1500人，主要分工如下：
  • 影像效果部：负责从BLC到AWB、Gamma等模块的调试，具体人员投入不详。
  • 影像算法部：约300人，其中纯算法工程师超过100人，主要负责YUV域及部分RAW域的基础画质和各模式下的效果算法。具体分为以下小组：
    • 人像组：包括基础语义小组和效果小组，专注于人像模式的优化。
    • 基础画质组：涵盖HDR小组、超分辨率小组、夜景模式小组等多个方向。
    • AI算法组：负责多个方向的AI前瞻性研究与预研。
  • AI研究院等二级部门进行交叉投入，推动影像技术的创新和应用。

3. 华为

• 部门架构：华为自2012年设立实验室以来，影像算法部门不断扩展。目前，多媒体算法部拥有超过400名员工，涵盖算法和性能优化团队，细分方向众多，具体包括：
  • 算法团队：专注于图像处理算法的研发与优化。
  • 性能团队：负责算法在硬件上的高效实现，确保实时处理能力。
  • 细分方向：如色彩校正、降噪、HDR、AI图像增强等，各个小组协同工作，提升整体影像质量。

三、资源制约因素

ISP流水线的开发与优化涉及多个复杂的模块，资源制约因素主要包括以下几个方面：

1. 模块间依赖性高

   • ISP流水线涵盖众多模块，单个模块的调整往往会影响其他模块的数据输入。因此，需要具备丰富经验（至少8年从业经验）的架构师对整个ISP流水线进行整体把控和联调。例如，在调试降噪和清晰度模块时，必须平衡降噪强度与清晰度之间的关系，避免降噪过度导致图像细节丢失。此外，还需考虑RAW域和YUV域处理的差异，如RAW域的锐化或降噪过度可能会放大噪声或损失清晰度，从而影响后续YUV域的处理效果。

2. RAW域算法的资源需求

   • 算法开发部门：每个模块至少需要1名具有5年以上经验的专家，以及2-3名高级或资深算法工程师。
   • 算法软件加速部门：负责算法的定点化、重构以及CPU/GPU优化加速。
   • 算法硬件加速部门：负责加速代码的部署、内存控制和功耗管理。
   • 效果调优部门：针对开放的算法参数进行效果调优，确保最终出图效果达到最佳。
   • 数据采集与效果评测部门：收集各种拍摄场景数据，评估算法效果是否达到验收标准，并总结存在的问题。

3. 传感器适配性

   • 不同型号的传感器具有不同的数据特性，导致同一ISP流水线不适用于所有传感器。因此，每一种传感器型号都需要重新调整和优化ISP流水线，以充分发挥其性能。

4. 开发前期收益低

   • 在开发初期，ISP算法的效果与现有手机厂商存在代差，导致初期收益较低，需要持续投入大量资源进行优化和改进。

5. 持续性的算法调试

   • 影像算法的调试是一个持续性的过程。每款机型的开发过程中，整个ISP流水线中的算法都需要不断调整，以适应不同的前置、后置摄像头，甚至不同的焦段（如1X、2X）需要进行差异化的算法优化。这要求算法岗位配备固定的人员，保证算法的稳定性和持续优化能力。

6. 实时性要求高

   • 影像算法对实时性的要求极高，性能优化需要针对特定机型和特定芯片进行定制化开发。优化代码需要专人维护和升级，以确保算法在不同硬件平台上的高效运行。

四、总结

ISP流水线作为智能手机摄像系统的核心，其设计和优化涉及多个复杂模块和高度协作的团队。各大手机厂商通过不断投入资源，优化算法，提升图像处理能力，形成了各自独特的影像风格和技术优势。然而，ISP开发面临的资源制约因素也不容忽视，需要在模块设计、团队协作、算法优化等方面持续投入，才能在激烈的市场竞争中保持领先地位。
