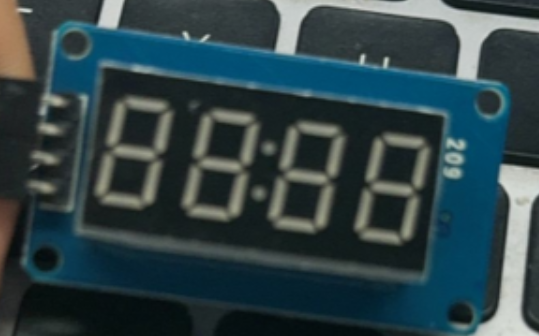

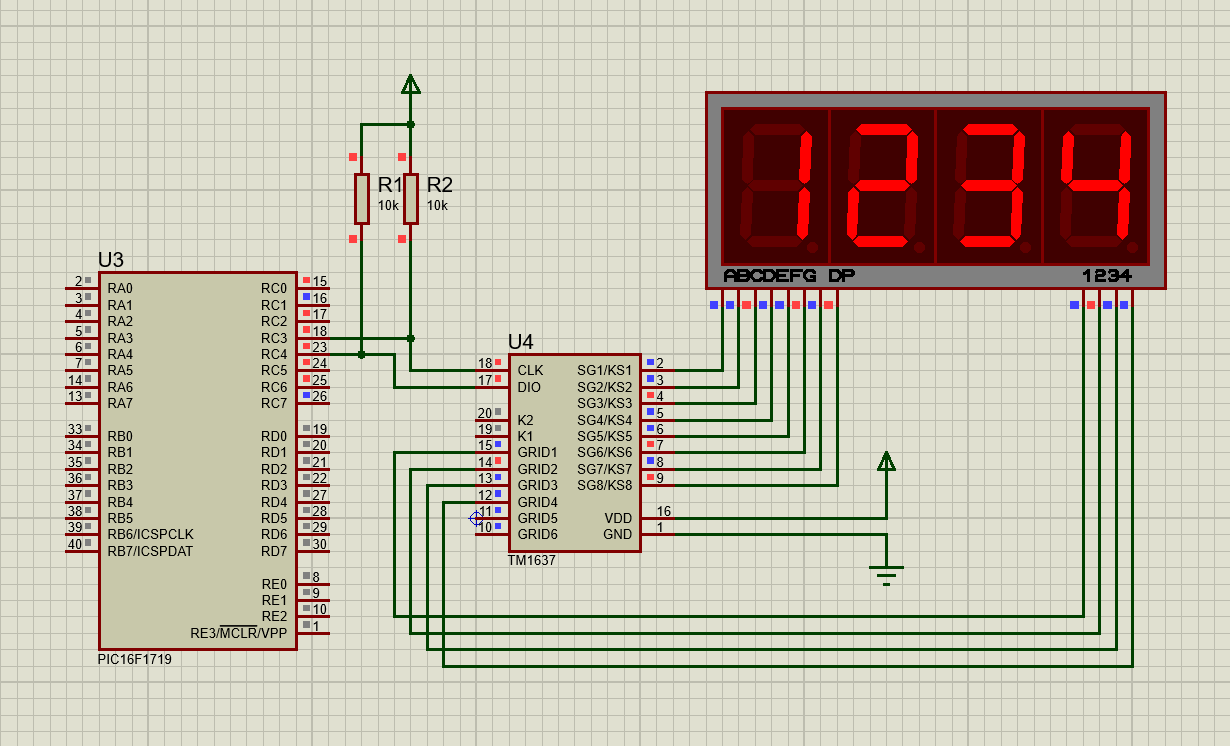

效果

只能是共阳数码管：

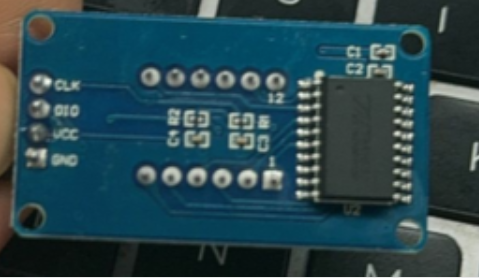

模块

芯片介绍

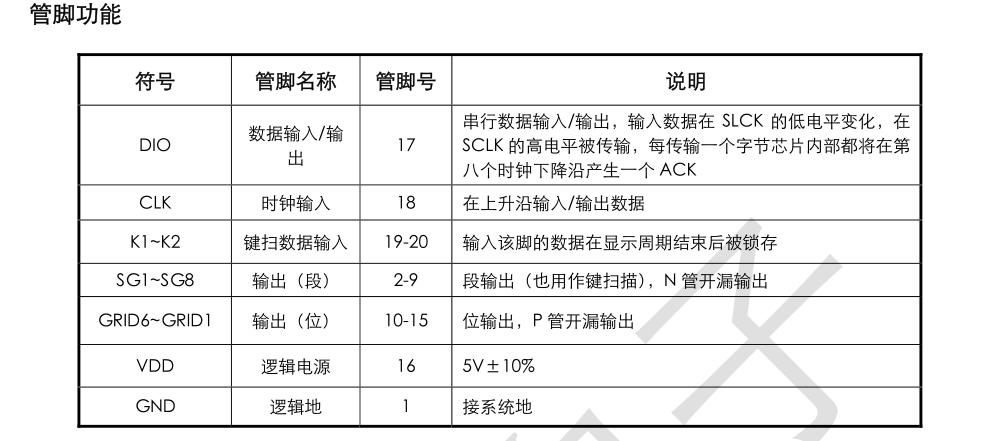

TM1637芯片是一种常用于LED数码管显示控制的驱动芯片，下面是各引脚的详细说明：

1. DIO (Data Input/Output) - 管脚号: 17

   • 功能: 串行数据输入/输出，DIO引脚在SCLK的低电平时接收数据，在SCLK的高电平时传输数据。每传输一个字节时，在第八个时钟的下降沿芯片内部将产生一个ACK信号。

2. CLK (Clock Input) - 管脚号: 18

   • 功能: 时钟输入，数据在上升沿输入/输出。

3. K1~K2 (Key Scan Data Input) - 管脚号: 19-20

   • 功能: 键扫数据输入，引脚的数据在显示周期结束后被锁存。

4. SG1~SG8 (Segment Outputs) - 管脚号: 2-9

   • 功能: 段输出，用于控制数码管的段显示，也可用于键扫描。N管开漏输出。

5. GRID6~GRID1 (Grid Outputs) - 管脚号: 10-15

   • 功能: 位输出，用于控制数码管的位显示。P管开漏输出。

6. VDD (Logic Power Supply) - 管脚号: 16

   • 功能: 逻辑电源，提供5V±10%的电源电压。

7. GND (Ground) - 管脚号: 1

   • 功能: 逻辑地，连接到系统地。

TM1637芯片通过上述引脚与外部电路进行连接，控制LED数码管的显示以及键盘扫描功能。

code

clike
https://docs.qq.com/sheet/DUEdqZ2lmbmR6UVdU?tab=BB08J2
