【TB作品】体重监控系统，ATMEGA16单片机，Proteus仿真

机电荷2018级课程设计题目及要求

题1:电子称重器设计

功能要求:

1)开机显示时间(小时、分)、时分可修改;

2)用滑动变阻器模拟称重传感器(测量范围0-

200g),数码管显示当前重量值,当重量值高于高

值时,红灯长亮;

3)当重量值低于低值时,黄灯长亮;

4)当重量值在正常值时,绿灯亮;

5)重量高值150g-200g和低值30g。

硬件调试:实现以上功能

数码管段选RORTD八个引脚位选PC0 PC1 PA1 PA2 PA3 PA4 PA5(只用到7位数码管)

按键四个 PB0 PB1 PB2 PB3

滑动变阻器接PA0

三个灯，黄绿红，接PB4 PB5 PB6

功能:

1数码管前四个显示时和分比如0158代表1点58分。数码管最后三位显示重量000到200表示多少g。

重量低于30，则黄灯亮。

重量正常，则绿灯亮。

重量高于150，则红灯亮。

按键1增加小时，按键2减少小时。(调时)

按键3增加分钟，按键4减少分钟。(调分)

正常走时。

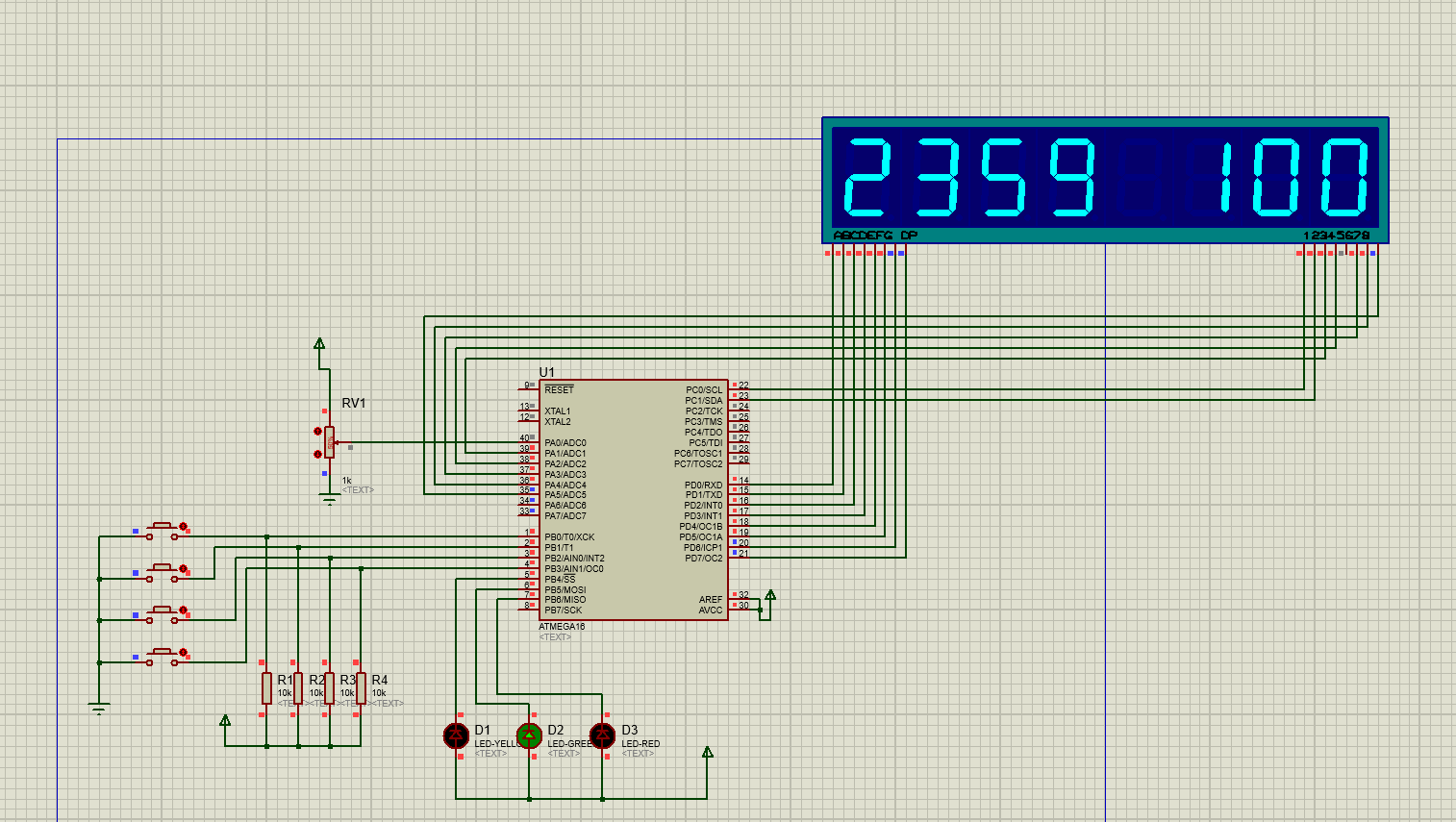

在这里插入图片描述

电子称重器设计

功能要求

显示时间：开机后显示当前时间（小时和分钟），并且可以通过按键进行时、分的修改。
重量测量：使用滑动变阻器模拟称重传感器，测量范围为0到200克。数码管实时显示当前重量。
重量报警：根据测量的重量值，分别控制三种指示灯：
- 当重量高于150克时，红灯亮。
- 当重量低于30克时，黄灯亮。
- 当重量在30克到150克之间时，绿灯亮。

硬件配置

数码管：用于显示时间和重量。段选引脚连接RORTD，位选引脚连接PC0、PC1、PA1、PA2、PA3、PA4、PA5（只使用7位数码管）。
按键：四个按键，分别连接到PB0、PB1、PB2、PB3。用于调整时间。
滑动变阻器：连接到PA0，用于模拟称重传感器。
指示灯：三个灯（黄、绿、红），分别连接到PB4、PB5、PB6。

系统原理

时间显示与调整：
- 数码管的前四个位置用于显示当前时间。例如，显示"0158"表示当前时间是1点58分。
- 通过按键1和按键2可以增加或减少小时，通过按键3和按键4可以增加或减少分钟。
- 时间正常计时，并且每秒钟更新一次。
重量测量与显示：
- 滑动变阻器模拟称重传感器，通过AD转换器将模拟信号转换为数字信号。
- AD转换后的数据经过处理，显示在数码管的后三位。例如，显示"050"表示当前重量为50克。
- 重量的变化实时更新到数码管上。
重量报警指示：
- 程序根据重量值的范围控制相应的指示灯。
  - 当重量低于30克时，黄灯亮，表示重量过轻。
  - 当重量在30克到150克之间时，绿灯亮，表示重量正常。
  - 当重量超过150克时，红灯亮，表示重量过重。

程序实现与讲解

1. 初始化设置

c
DDRA = 0xFF - 0x01;  // 配置引脚的输入输出关系
DDRC |= 0x03;        // 配置引脚的输入输出关系
DDRD = 0xFF;         // 配置引脚的输入输出关系
DDRB = 0xF0;         // 配置引脚的输入输出关系

这段代码配置了各个引脚的输入输出关系。数码管、滑动变阻器和指示灯分别连接到不同的端口。

2. 时间更新与显示

c
SEG_DISP[0] = LED_Disbuf[time_hour % 100 / 10];
SEG_DISP[1] = LED_Disbuf[time_hour % 10];
SEG_DISP[2] = LED_Disbuf[time_minute % 100 / 10];
SEG_DISP[3] = LED_Disbuf[time_minute % 10];

这段代码将当前时间的小时和分钟分解成个位和十位，并将其转换为数码管显示的内容。

3. 按键检测与时间调整

c
int GetKey(void) {
    if ((PINB & 0x01) == 0) {
        return 1; // 第1个按键
    } else if ((PINB & 0x02) == 0) {
        return 2; // 第2个按键
    } else if ((PINB & 0x04) == 0) {
        return 3; // 第3个按键
    } else if ((PINB & 0x08) == 0) {
        return 4; // 第4个按键
    }
    return 0;
}

这个函数检测哪个按键被按下，并返回相应的按键编号。通过这个返回值可以调整时间。

c
if (keyvalue == 1) { // 按键1的功能
    time_hour++;
    if (time_hour == 24) time_hour = 0;
} else if (keyvalue == 2) { // 按键2的功能
    if (time_hour == 0) {
        time_hour = 23;
    } else {
        time_hour--;
    }
} else if (keyvalue == 3) { // 按键3的功能
    time_minute++;
    if (time_minute == 60) time_minute = 0;
} else if (keyvalue == 4) { // 按键4的功能
    if (time_minute == 0) {
        time_minute = 59;
    } else {
        time_minute--;
    }
}

根据按键检测结果，调整小时和分钟。按键1和按键2用于增加和减少小时，按键3和按键4用于增加和减少分钟。

4. 重量检测与显示

c
unsigned int AD_GetData(void) {
    unsigned int ADData0;
    ADMUX = (1 << REFS0); // ADC参考电压为AVcc，ADC结果右对齐，选择通道ADC0
    ADCSRA |= (1 << ADEN) | (1 << ADPS2) | (1 << ADPS1); // 使能AD转换，ADC时钟64分频
    ADCSRA |= (1 << ADSC); // 开始AD转换
    while (!(ADCSRA & (1 << ADIF)));
    ADCSRA |= (1 << ADIF); // 清零ADC中断标志位
    ADData0 = ADC;
    ADData0 = ((long)ADData0 * 5010 / 1024); // 将获得的AD值转换为电压值，单位为mv
    ADData0 = ADData0 / 25; // 数值换算到0~200g
    return ADData0;
}

该函数通过AD转换器获取滑动变阻器的电压值，并将其转换为重量值，显示在数码管上。

5. 指示灯控制

c
if (ADData0 < 30) { // 重量低于30
    PORTB &= ~0x10; // PB4低电平，黄灯亮
    PORTB |= 0x20; // PB5高电平，绿灯不亮
    PORTB |= 0x40; // PB6高电平，红灯不亮
} else if (ADData0 < 150) {
    PORTB &= ~0x20; // PB5低电平，绿灯亮
    PORTB |= 0x10; // PB4高电平，黄灯不亮
    PORTB |= 0x40; // PB6高电平，红灯不亮
} else {
    PORTB &= ~0x40; // PB6低电平，红灯亮
    PORTB |= 0x20; // PB5高电平，绿灯不亮
    PORTB |= 0x10; // PB4高电平，黄灯不亮
}

根据重量值控制相应的指示灯。当重量低于30克时，黄灯亮；重量在30克到150克之间时，绿灯亮；重量超过150克时，红灯亮。

通过以上功能模块的合理设计和实现，可以完成电子称重器的主要功能，包括时间显示与调整、重量测量与显示以及重量报警指示。
