智能台灯

1 adc检测光强光敏电阻 显示电压

2 光强太高 也就是高于临界值 就关闭小灯

3 光强太低 也就是低于临界值 就打开小灯

3 按键修改临界值 显示

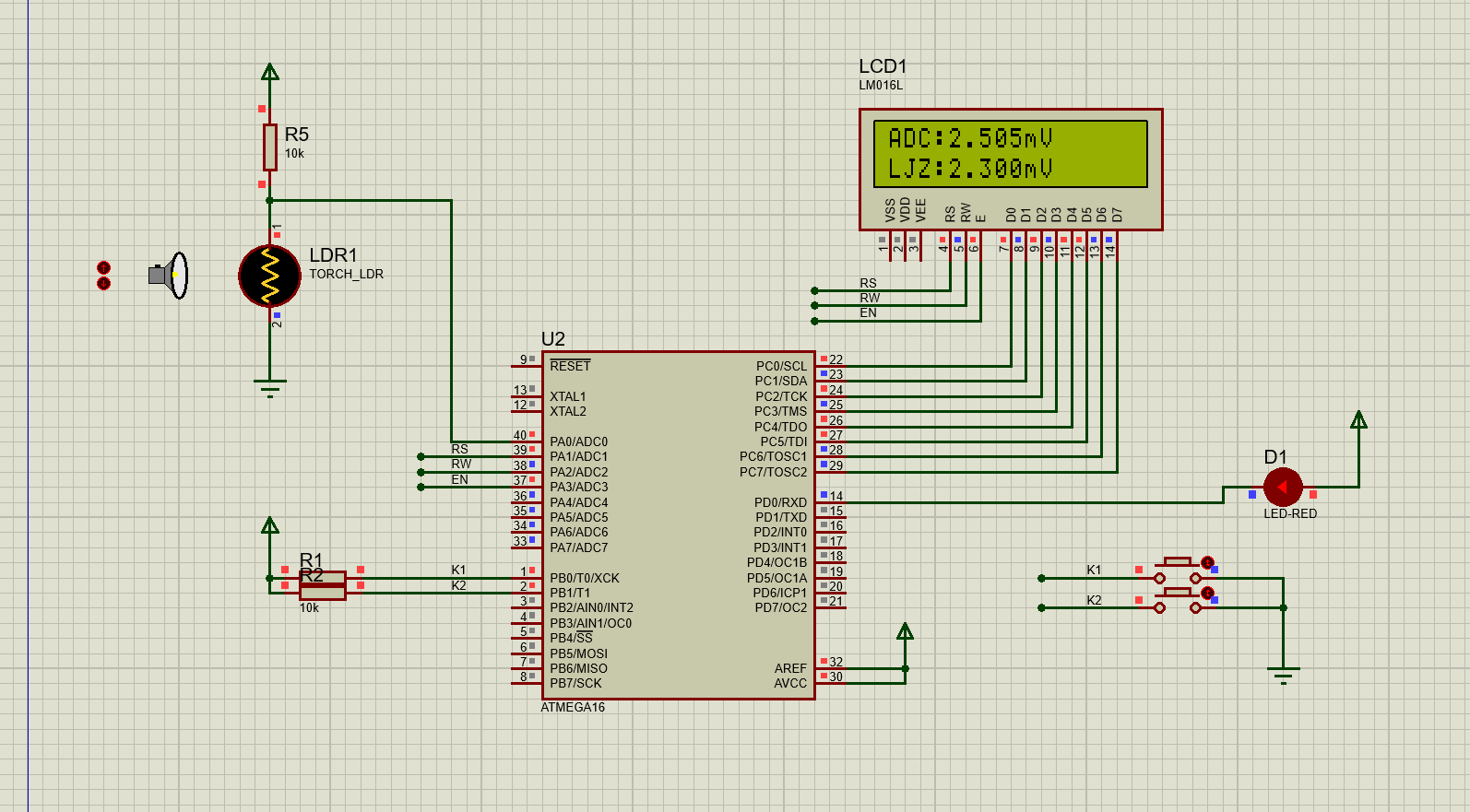

在这里插入图片描述

实验报告:基于ATMEGA16单片机的智能台灯设计与Proteus仿真

1. 实验背景

智能台灯是一种能够根据环境光强自动调节亮度的灯具,广泛应用于节能和智能家居系统中。本实验利用ATmega16单片机和光敏电阻,通过AD转换测量环境光强,结合LCD1602显示屏和按键,实现对环境光强的检测和临界值的设置,从而控制小灯的亮灭。通过Proteus仿真平台,可以直观地验证设计的功能和效果。

2. 实验目的

  1. 掌握AD转换的基本原理和使用方法。

  2. 熟悉LCD1602显示屏的控制与数据输出。

  3. 实现环境光强的自动检测和小灯的自动控制。

  4. 提高单片机系统设计和调试能力。

3. 系统概述

3.1 系统组成

  1. ATmega16单片机:核心控制器,负责AD转换、数据处理和显示控制。

  2. 光敏电阻:用于检测环境光强。

  3. LCD1602显示屏:用于显示环境光强和临界值。

  4. 按键:用于设置光强临界值。

  5. 小灯:根据光强临界值自动控制亮灭。

3.2 系统原理

  1. AD转换:通过光敏电阻检测环境光强,AD转换模块将模拟信号转换为数字信号。

  2. 数据处理:单片机根据AD转换的结果计算当前光强,并判断是否超过设定的临界值。

  3. 显示与控制:LCD1602显示屏实时显示当前光强和临界值。根据光强和临界值的比较结果,自动控制小灯的亮灭状态。

  4. 按键设置:通过按键可以调整光强的临界值,以适应不同的环境需求。

4. 硬件设计

4.1 硬件连接

  1. 光敏电阻:连接到ATmega16的ADC0通道,用于检测环境光强。

  2. LCD1602显示屏:数据线和控制线连接到单片机的PORTD和其他I/O口。

  3. 按键:两个按键分别连接到单片机的PB0和PB1,用于增加和减少光强临界值。

  4. 小灯:连接到单片机的PD0,通过I/O口控制其亮灭。

4.2 硬件配置

  1. I/O口配置

    • ADC0通道设置为输入口,高阻态,用于接收光敏电阻的模拟信号。

    • PORTB配置为输入,用于接收按键输入。

    • PORTD配置为输出,用于驱动LCD显示屏和控制小灯。

  2. AD转换配置

    • 设置ADC参考电压为AVcc,ADC结果右对齐,选择通道ADC0。

    • 使能AD转换,设置ADC时钟为64分频。

5. 软件设计

5.1 功能模块

  1. 初始化模块:初始化LCD显示屏、AD转换模块和I/O口。

  2. AD转换模块:获取光敏电阻的AD值,并转换为电压值。

  3. 显示模块:在LCD1602显示屏上显示当前光强和临界值。

  4. 控制模块:根据光强和临界值的比较结果,自动控制小灯的亮灭状态。

  5. 按键设置模块:通过按键调整光强的临界值。

5.2 系统流程

  1. 系统初始化:初始化LCD显示屏、AD转换模块和按键输入。

  2. 光强检测:通过AD转换获取光敏电阻的电压值,计算当前光强。

  3. 光强显示:将当前光强和设定的临界值显示在LCD1602显示屏上。

  4. 自动控制:根据光强和临界值的比较结果,控制小灯的亮灭。

  5. 临界值调整:通过按键输入调整光强的临界值。

6. 详细实现

6.1 AD转换原理

AD转换器用于将光敏电阻检测到的模拟信号转换为数字信号。通过设置ADC参考电压和通道选择,启动AD转换,等待转换完成后读取ADC值。具体过程如下:

  1. 初始化AD转换模块:设置ADC参考电压为AVcc,选择ADC0通道,启用ADC并设置时钟分频。

  2. 获取AD转换结果:启动AD转换,等待转换完成后读取ADC值,并将其转换为电压值。

6.2 数据处理与显示

  1. 光强计算:通过公式将AD转换的结果转换为电压值(单位为mV)。

  2. 显示光强和临界值:将当前光强和设定的临界值转换为字符串,并显示在LCD1602显示屏上。

6.3 自动控制与按键设置

  1. 自动控制:根据当前光强和临界值的比较结果,控制小灯的亮灭状态。若光强高于临界值,则关闭小灯;反之,则打开小灯。

  2. 按键设置:通过按键输入调整光强的临界值。按键1用于增加临界值,按键2用于减少临界值,每次调整100mV。

6.4 主程序流程

  1. 初始化:初始化LCD显示屏、AD转换模块和按键输入。

  2. 循环检测:在主循环中,持续进行光强检测和显示,判断是否需要调整临界值,并控制小灯的亮灭状态。

7. 总结

通过本实验,我们成功设计并实现了一个基于ATmega16单片机的智能台灯系统。该项目不仅加深了对AD转换、LCD显示和按键输入的理解,还展示了单片机在智能控制系统中的应用。通过Proteus仿真平台,我们可以直观地验证设计的功能和效果,提高了系统设计和调试的能力。该项目对于学习单片机应用和智能控制系统设计具有重要意义。
