题7 多路温度巡回检测仪的设计

设计一个多路温度检测仪，共有8个测温点，每个点连续检测8次，以平均值代表该点温度，并轮流在LED显示器上显示。测试检测元件为铂热电阻Pt1000, 温度测量范围为100℃ ——+500℃，测量精度为±1℃。系统每隔10秒完成一个点的测量，测量值除在LED显示器上显示外，还必须通过串行口（RS485）发送到上位机。任何时刻，可以通过按键切换显示通道。

设计以MSP430为核心的控制电路，并编写相关的系统软件。

注：铂热电阻测量范围为－200～850℃，R0有10Ω 、100Ω和1000Ω三种，分度号分别为Pt10、Pt100和Pt1000。铂热电阻的精度高，体积小，测温范围宽，稳定性好，再现性好，但是价格较贵。其电阻与温度的关系为：

当T≥0℃时 R(T)= R0（1+AT+BT²）

当T< 0℃时 R(T)= R0 [1+AT+BT²+CT³(T-100)]

式中： RT为被测温度T下的阻值，单位为Ω

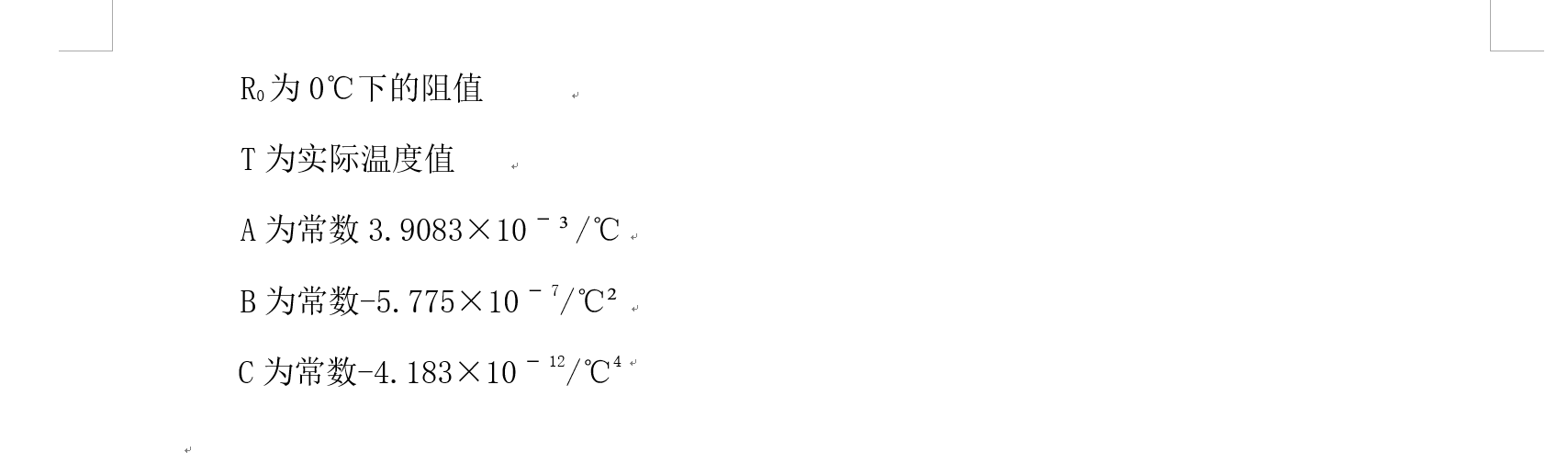

R0为0℃下的阻值

T为实际温度值

A为常数3.9083×10ˉ³/℃

B为常数-5.775×10ˉ7/℃²

C为常数-4.183×10ˉ12/℃4
