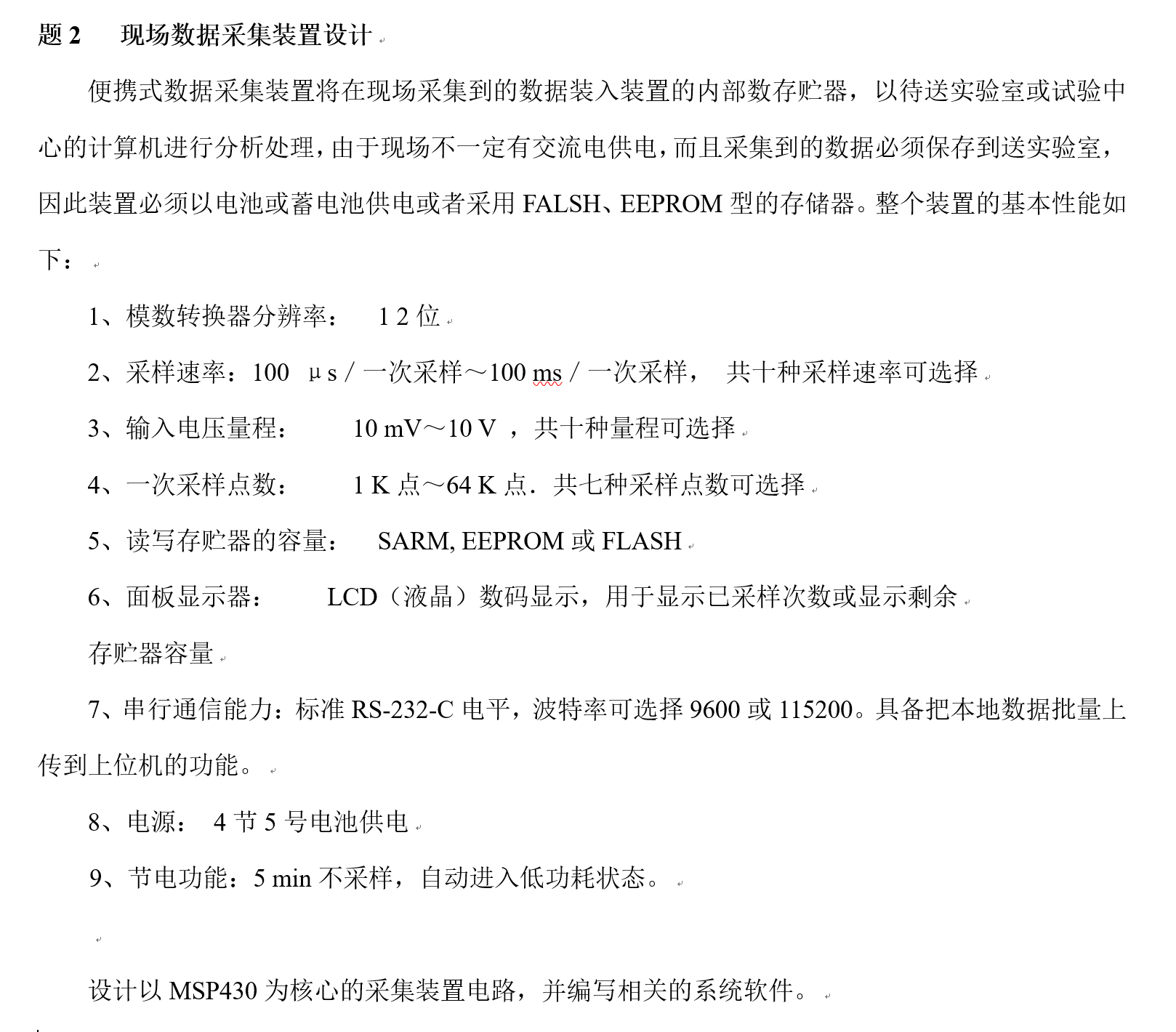

题2 现场数据采集装置设计

便携式数据采集装置将在现场采集到的数据装入装置的内部数存贮器，以待送实验室或试验中心的计算机进行分析处理，由于现场不一定有交流电供电，而且采集到的数据必须保存到送实验室，因此装置必须以电池或蓄电池供电或者采用FALSH、EEPROM型的存储器。整个装置的基本性能如下：

1、模数转换器分辨率：  1 2位

2、采样速率：100 μs／一次采样～100 ms／一次采样， 共十种采样速率可选择

3、输入电压量程：    10 mV～10 V ，共十种量程可选择

4、一次采样点数：    1 K点～64 K点．共七种采样点数可选择

5、读写存贮器的容量： SARM, EEPROM或FLASH

6、面板显示器：    LCD（液晶）数码显示，用于显示已采样次数或显示剩余

存贮器容量

7、串行通信能力：标准RS-232-C电平，波特率可选择9600或115200。具备把本地数据批量上传到上位机的功能。

8、电源： 4节5号电池供电

9、节电功能：5 min不采样，自动进入低功耗状态。

设计以MSP430为核心的采集装置电路，并编写相关的系统软件。
