目录

作品功能分析
硬件部分
软件功能
作品包含
代码分析
总结

作品功能分析

硬件部分

cpp
硬件: (151系列单片机,拟采用STC89C52RC; (2)DS18B20温度传感器; (3)二氧化碳浓度传感器:https://item.taobao.com/item.htm?spm=a21n57.1.0.0.16d9523c0DD3yA&id=636687813027&ns=1&abbucket=0#detail4)LCD1602显示屏 (5)按键 (6)小风扇 (7)蜂鸣器
  1. 二氧化碳浓度传感器:

    • 用于检测环境中的二氧化碳浓度,通过串口与单片机通信,提供二氧化碳浓度数据。
  2. LCD1602显示屏:

    • 用于显示当前的温度和二氧化碳浓度,以及报警阈值设置。
  3. 按键:

    • 用于调节温度和二氧化碳浓度的报警阈值。
  4. 小风扇:

    • 在温度或二氧化碳浓度超过设定的报警阈值时启动,进行降温或通风。
  5. 蜂鸣器:

    • 在温度或二氧化碳浓度超过设定的报警阈值时发出警报声。

软件功能

  1. 数据采集与显示:

    • 单片机实时监测温度和二氧化碳浓度,并将数值显示在LCD1602显示屏上。
  2. 报警阈值设置:

    • 通过按键可以调节温度和二氧化碳浓度的报警阈值。
  3. 报警与控制:

    • 当温度或二氧化碳浓度超过设定的报警阈值时,蜂鸣器发出警报声,小风扇启动。

作品包含

  1. 电路原理图 (立创EDA):

    • 描述各个硬件模块之间的连接和接口。
  2. PCB版图 (立创EDA):

    • 硬件电路的印刷电路板布局图。
  3. C程序源码:

    • 实现温度和二氧化碳浓度监测、阈值设置、显示和报警功能的代码。

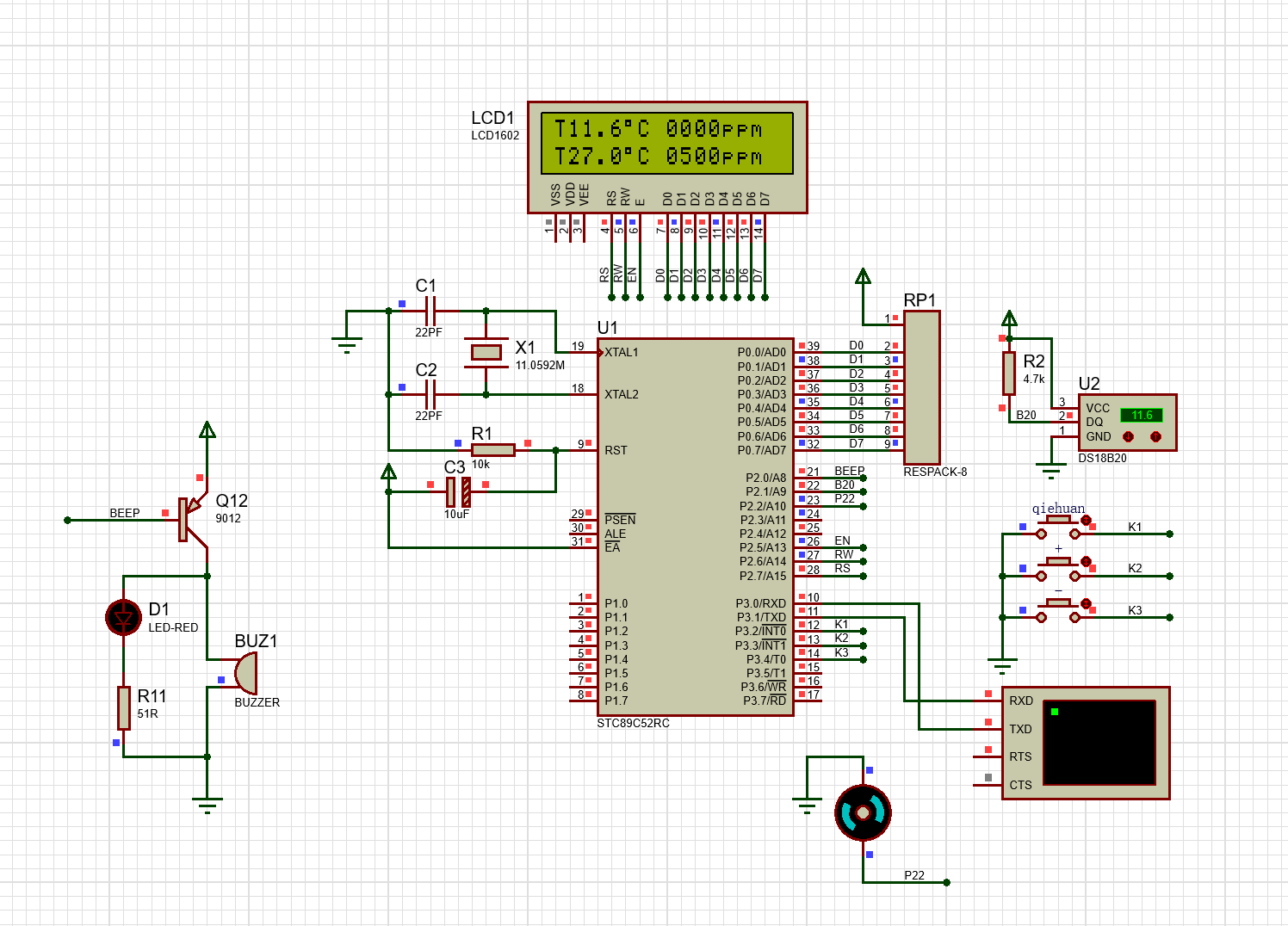

  4. Proteus仿真图:

    • 用于模拟系统功能的仿真图,二氧化碳模块通过串口进行仿真。
  5. 使用演示视频:

    • 演示系统的实际运行情况和功能。

代码分析

  1. 主程序 (main函数):

    • 初始化LCD1602显示屏和串口通信,进入主循环,定时获取温度和二氧化碳浓度数据,并根据按键输入调整报警阈值,显示当前数据和阈值,控制蜂鸣器和风扇。
  2. 串口中断服务程序 (Uart_isr函数):

    • 处理二氧化碳传感器发送的数据,将其存储到缓冲区,并进行校验和处理。
  3. 显示函数 (disp_line1和disp_line2函数):

    • 将温度、二氧化碳浓度以及报警阈值显示在LCD1602显示屏上。
  4. 按键处理函数 (deal_key函数):

    • 根据按键输入调整温度和二氧化碳浓度的报警阈值。
  5. 报警控制函数 (contorl_beep函数):

    • 根据当前温度和二氧化碳浓度与阈值的比较结果,控制蜂鸣器和风扇的状态。

总结

该作品通过STC89C52RC单片机实现了对环境温度和二氧化碳浓度的监测,用户可以通过按键设置报警阈值,当检测值超过阈值时,系统会启动蜂鸣器报警并驱动风扇工作。系统的硬件部分包括温度传感器、二氧化碳传感器、显示屏、按键、风扇和蜂鸣器,而软件部分则实现了数据采集、显示、阈值调整和报警控制的功能。

在这里插入图片描述

在这里插入图片描述
