利用MSP430单片机读取DHT22并显示温湿度

作品功能

本项目利用MSP430单片机读取DHT22温湿度传感器的数据，并将温湿度信息显示在OLED显示屏上。通过这个项目，您可以学习如何使用单片机与传感器和显示设备进行通信，并实现数据的读取与显示功能。

作品的硬件材料

1. MSP430单片机（型号：MSP430F5529）

2. DHT22温湿度传感器

3. OLED显示屏 iic 0.96寸

4. 连接线

5. 电源（3.3V）

电子元器件如何连接

DHT22温湿度传感器

• VCC 接 3.3V

• GND 接 GND

• DATA 接 P1.4

OLED显示屏

• VCC 接 3.3V

• GND 接 GND

• SCL 接 P2.0

• SDA 接 P2.2

程序功能简介

程序主要分为以下几个部分：

1. 初始化OLED显示屏。

2. 初始化DHT22传感器。

3. 读取DHT22传感器的数据。

4. 将读取到的温湿度数据在OLED显示屏上显示。

主要代码功能概述

1. 初始化OLED显示屏

   c
   OLED_Init();  // OLED初始化
   OLED_ShowString(0, 0, "DHT22:");
   OLED_ShowCHinese(16*0, 4, 0);
   OLED_ShowCHinese(16*1, 4, 1);
   OLED_ShowCHinese(16*2, 4, 2);
   OLED_ShowCHinese(16*3, 4, 3);


   这段代码负责初始化OLED显示屏，并在屏幕上显示“DHT22”字样。

2. 初始化DHT22传感器

   c
   while (DHT22_Init() == 1) {
       delay_ms(100);
   }


   这段代码循环初始化DHT22传感器，直到初始化成功。

3. 读取传感器数据并显示

   c
   DHT22_Read_Data(data);
   shidu = data[0];
   shidu = (shidu << 8) + data[1];
   wendu = data[2];
   wendu = (wendu << 8) + data[3];
   count = 0;
   disp[count++] = wendu % 1000 / 100 + '0';
   disp[count++] = wendu % 100 / 10 + '0';
   disp[count++] = '.';
   disp[count++] = wendu % 10 + '0';
   disp[count++] = 'C';
   disp[count++] = ' ';
   disp[count++] = ' ';
   disp[count++] = shidu % 1000 / 100 + '0';
   disp[count++] = shidu % 100 / 10 + '0';
   disp[count++] = '.';
   disp[count++] = shidu % 10 + '0';
   disp[count++] = '%';
   disp[count++] = 0;
   OLED_ShowString(0, 2, disp);


   这段代码读取DHT22传感器的数据，将温度和湿度转换成字符串，并在OLED显示屏上显示出来。

总结

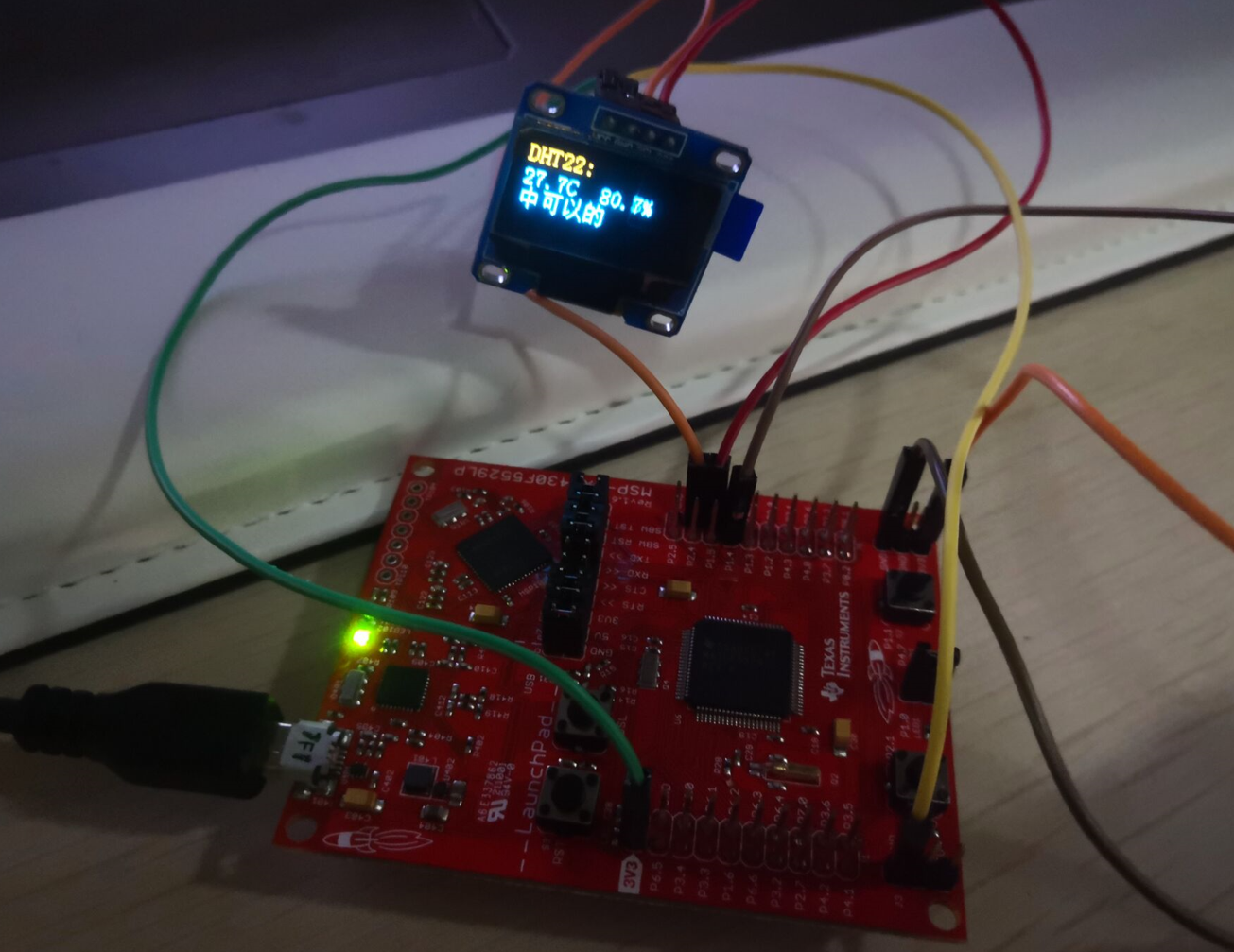

通过本项目，我们实现了利用MSP430单片机读取DHT22传感器的数据，并在OLED显示屏上实时显示温度和湿度信息。这不仅展示了单片机与传感器、显示设备之间的通信能力，也为进一步的电子设计提供了基础。希望这个项目能对您的学习和开发有所帮助。

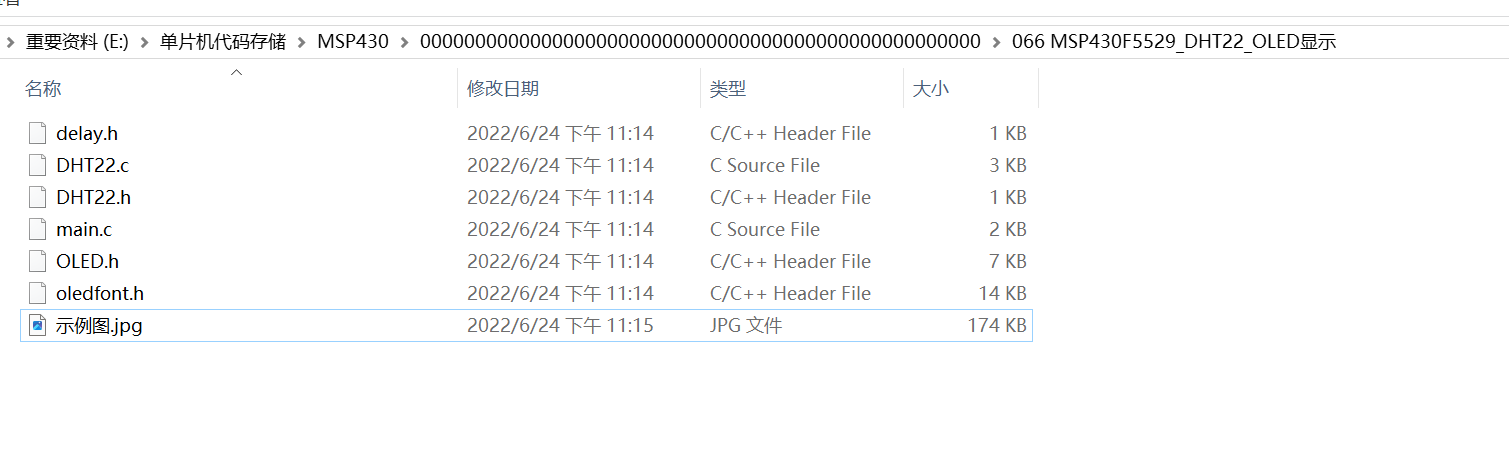

代码

cpp
https://docs.qq.com/sheet/DUEdqZ2lmbmR6UVdU?tab=BB08J2
