作品功能

本项目设计并实现了一个基于MSP430单片机的智能温控系统。系统可以实时显示当前温度，并且可以根据设置的临界值对环境进行加热或降温。主要功能如下：

1. 实时显示当前温度。

2. 显示并调整温度临界值，临界值可在20~35摄氏度之间调节。

3. 当前温度高于（临界值+1）摄氏度时，绿灯亮，表示降温状态。

4. 当前温度低于（临界值-1）摄氏度时，加热片工作，表示加热状态。

5. 当前温度高于35摄氏度时，蜂鸣器报警。

6. 设置温度临界值高于30摄氏度时，红灯亮，提醒避免设置温度过高。

作品的硬件材料

1. MSP430F5529 单片机

2. DS18B20温度传感器

3. OLED显示屏（IIC接口）

4. 绿灯（LED） 板子上有

5. 红灯（LED） 板子上有

6. 无源蜂鸣器

7. 加热片

电子元器件连接

各元器件的连接如下：

• DS18B20：VCC - VCC, DS - P15, GND - GND

• OLED：GND - GND, VCC - VCC, SCL - P20, SDA - P22

• 蜂鸣器：VCC - VCC, GND - GND, IN - P36

• 加热片：VCC - VCC, GND - GND, IN - P23

• 按键：P21, P11

• 绿灯：P47

• 红灯：P10

部分代码

dart
int main(void)
{
    unsigned char dis[10];
    unsigned char time_cyc = 0;
    WDTCTL = WDTPW + WDTHOLD; /* Stop WDT */
    /* 初始化显示 */
    OLED_Init(); /* OLED初始化 */
    OLED_ShowString(0, 0, "DS18B20:");
    OLED_ShowString(0, 4, "SET:");
    display_set_temp();
    /*按键端口 */
    P1DIR &= ~BIT1;
    P1SEL &= ~BIT1;
    P1REN |= BIT1;
    P1OUT |= BIT1;
    P2DIR &= ~BIT1;
    P2SEL &= ~BIT1;
    P2REN |= BIT1;
    P2OUT |= BIT1;
    /* 绿灯端口 */
    P4DIR |= BIT7;
    /* 红灯端口 */
    P1DIR |= BIT0;
    /* 蜂鸣器端口  P3.6*/
    P3SEL |= BIT6;                       // P3.5-7.6 option select
    P3DIR |= BIT6;                       // P3.5-7.6 outputs
    /* 加热片端口 */
    P2DIR |= BIT3;
    while (1)
    {
        delay_ms(10);
        time_cyc = (time_cyc + 1) % 30;
        if (time_cyc == 1) /* 30 个10ms执行一次 */
        {
            temp_value = get_one_temperature(); /* 读取温度 */
            dis[0] = temp_value % 1000 / 100 + '0';
            dis[1] = temp_value % 100 / 10 + '0';
            dis[2] = '.';
            dis[3] = temp_value % 10 + '0';
            dis[4] = 'C';
            dis[5] = 0;
            OLED_ShowString(0, 2, dis);
        }
        /* 以下是根据温度控制 */
        if (temp_value > (set_temp + 10)) /* 3 实际温度高于（临界值+1）后绿灯亮表示降温。 */
        {
            P4OUT |= BIT7; /* 高电平 绿灯点亮 */
            P2OUT |= BIT3; /* 加热片不工作 */
            OLED_ShowString(0, 6, "cooling");
        }
        else if (temp_value < (set_temp - 10)) /* 4 实际温度低于（临界值-1）后加热片工作表示加热。 */
        {
            P4OUT &= ~BIT7; /* 绿灯不亮 */
            P2OUT &= ~BIT3; /* 低电平 加热片工作 */
            OLED_ShowString(0, 6, "heating");
        }
        else
        {
            P4OUT &= ~BIT7; /* 绿灯不亮 */
            P2OUT |= BIT3; /* 加热片不工作 */
            OLED_ShowString(0, 6, "        ");
        }
        /* 5 实际温度高于35摄氏度无源蜂鸣器报警。 */
        if (temp_value > 350)
        {
            TBCCR6 = 500; //打开蜂鸣器 /* PWM占空比 500/1000  蜂鸣器响 */
        }
        else
        {
            TBCCR6 = 0; //关闭打开蜂鸣器
        }
        /* 6 设置温度时候，临界值高于30摄氏度，红灯亮，提醒避免设置温度过高。 */
        if (set_temp > 300)
        {
            P1OUT |= BIT0; /* 高电平 红灯点亮 */
        }
        else
        {
            P1OUT &= ~BIT0;
        }
        /* 以下是按键处理   2 显示临界值，按键可以加减临界值，临界值在20~35之间可调。 */
        //按键1检测处理
        if (!(P1IN & BIT1))
        {
            while (!(P1IN & BIT1))
                ;
            if (set_temp < 350)
            {
                set_temp += 10;
            }
            display_set_temp();
        }
        //按键2检测处理
        if (!(P2IN & BIT1))
        {
            while (!(P2IN & BIT1))
                ;
            if (set_temp > 200)
            {
                set_temp -= 10;
            }
            display_set_temp();
        }
    }
}

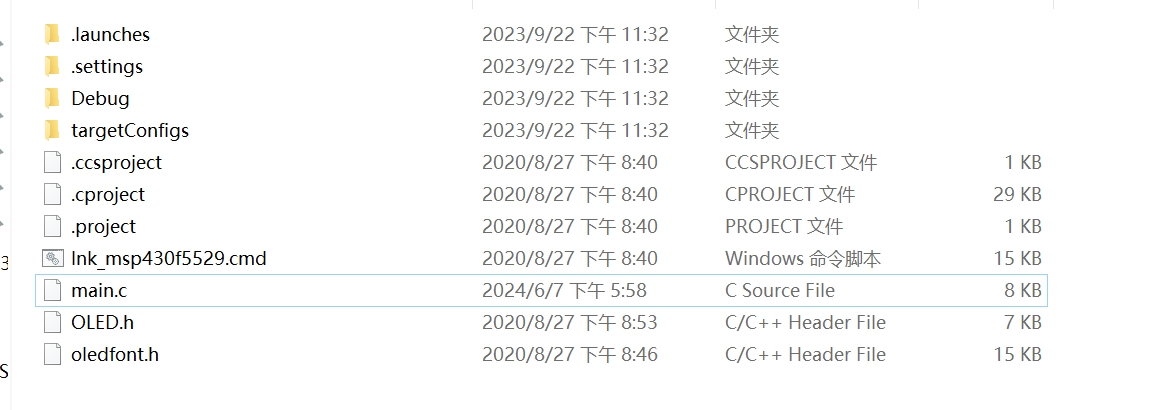

全部代码

dart
https://docs.qq.com/sheet/DUEdqZ2lmbmR6UVdU?tab=BB08J2
