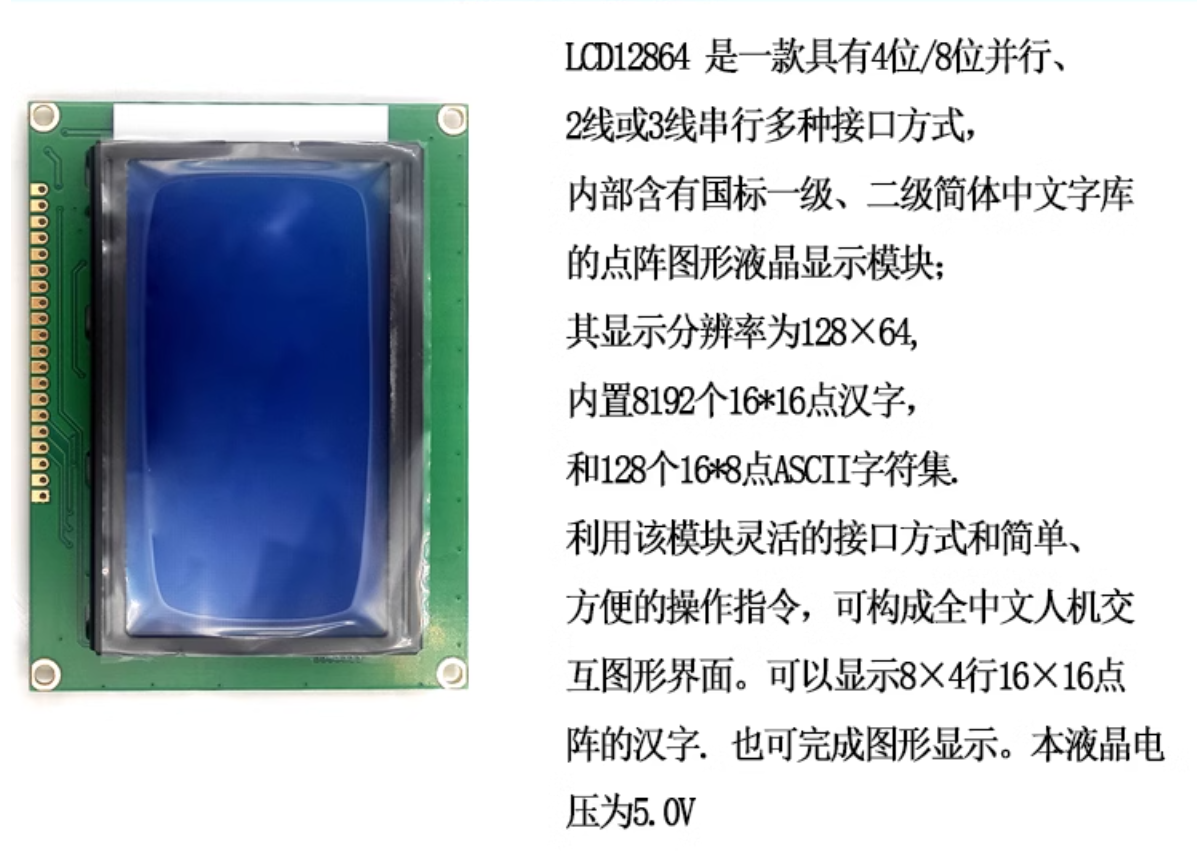

• 12864液晶串行显示测试程序

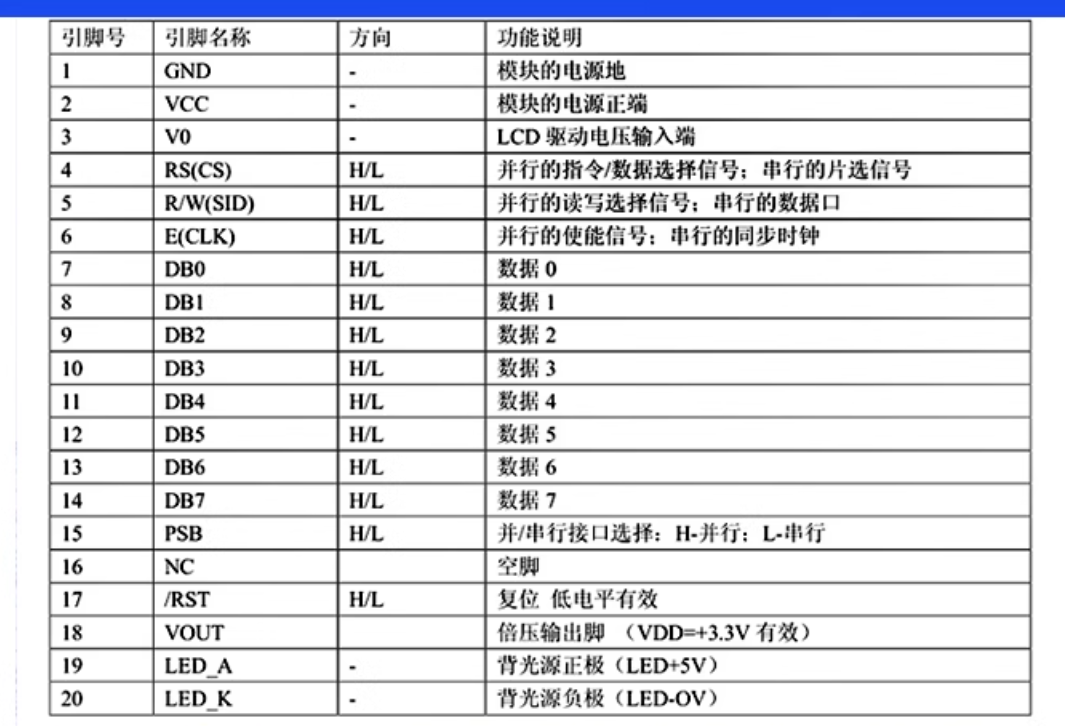

• P1.4模拟SID（接第5脚），
• P1.5模拟SCLK（接第6脚）
• 4脚（CS信号）接高电平选通，
• 15脚（PSB信号）接地选择串行方式
• 17脚（RST信号）根据注释提示悬空
• 以上四根线
• 另外还需要接四根线VCC GND BLA BLK
• 边上的是GND或者BLK 都接GND
• 第二个就是VCC或者BLA 都接5V
• MSP430是3.3的单片机 但是不会烧 很安全
• 并不是所有的12864都支持串口，程序不行就考虑是不是买到次品了 */

![在这里插入图片描述](/static/img/images/03058.png)

![在这里插入图片描述](/static/img/images/03059.png)

![在这里插入图片描述](/static/img/images/03060.png)

# 部分程序

```cpp
/*
 * ***********************************************************************
 * 显示屏制定起始位置写入字符串
 * ***********************************************************************
 */
void Lcd_WriteStr( unsigned char x, unsigned char y, unsigned char *Str )
{
 if ( (y > 3) || (x > 7) )
  return;                 /* 超出范围直接不写 */
 if ( y == 0 )
 {
  write_com( 0x80 + x );  /* 第一行显示 */
 }
 if ( y == 1 )
 {
  write_com( 0x90 + x );  /* 第二行显示 */
 }
 if ( y == 2 )
 {
  write_com( 0x88 + x );  /* 第三行显示 */
 }
 if ( y == 3 )
 {
  write_com( 0x98 + x );  /* 第四行显示 */
 }
 _NOP();
 while ( *Str )
 {
  write_data( *Str );
  Str++;
  _NOP();
 }
}
void main()
{
 WDTCTL = WDTPW + WDTHOLD;       /* 关闭看门狗 */
 lcdinit();                      /* LCD初始化 */
 Lcd_WriteStr( 1, 1, "显示屏测试" );
 while ( 1 )
  ;                       /* CPU空转 */
}

全部程序
