DS2401是由Analog Devices公司生产的一种硅序列号芯片，它提供了一个绝对唯一的64位ROM识别码，用于确保可追溯性。以下是对DS2401器件的分析：

特点和优势：

1. 唯一性：每个DS2401芯片都有一个独一无二的64位注册码，由8位家族代码、48位序列号和8位CRC校验码组成。

2. 简化的1-Wire®接口：降低了成本和接口复杂性，允许多个DS2401设备共享一个1-Wire网络。

3. 内置多路复用控制器：确保与其他1-Wire网络产品的兼容性。

4. 低成本封装：提供TO-92、SOT-223和TSOC表面贴装封装。

5. 宽电压和温度范围：适用于-40°C至+85°C的工业温度范围，工作电压范围为2.8V至6.0V。

应用领域：

• PCB识别：用于识别和追踪印刷电路板。

• 网络节点ID：在网络系统中作为节点的唯一标识。

• 设备注册：用于设备注册和管理。

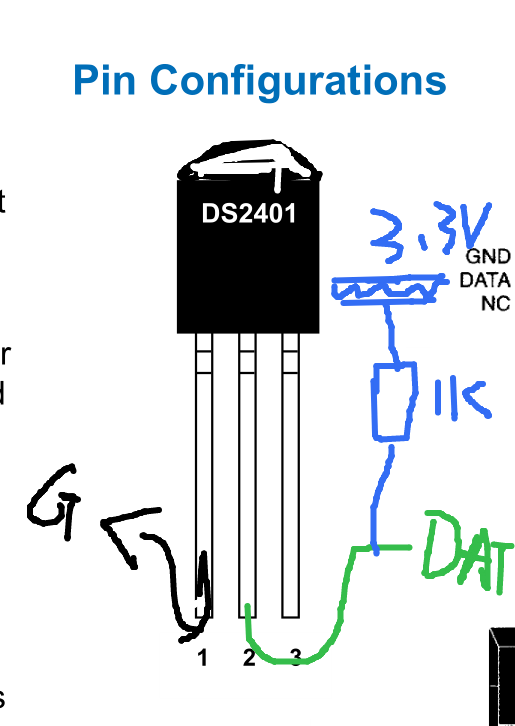

引脚配置：

• DATA (DQ)：数据引脚，用于1-Wire通信。

• GROUND：地线引脚。

• N.C. (No Connect)：无连接引脚。

订购信息：

提供了不同温度范围和封装类型的DS2401变体，例如：

• DS2401+：-40°C至+85°C，3引脚TO-92封装。

• DS2401P+：-40°C至+85°C，6引脚TSOC封装。

• DS2401Z+：-40°C至+85°C，4引脚SOT-223封装。

工作原理：

• DS2401通过1-Wire协议进行数据传输，该协议只需要一条数据线和地线返回。

• 电源通过数据线本身提供，无需外部电源。

• DS2401与DS2400完全反向兼容，但提供了多点能力，允许多个设备共存于单一数据线上。

1-Wire总线系统：

• 1-Wire总线系统由一个总线控制器和一个或多个外设组成，DS2401作为外设。

• 总线控制器通常是微控制器。

• 1-Wire总线的空闲状态为高电平，最大数据传输速率为16.3kbps。

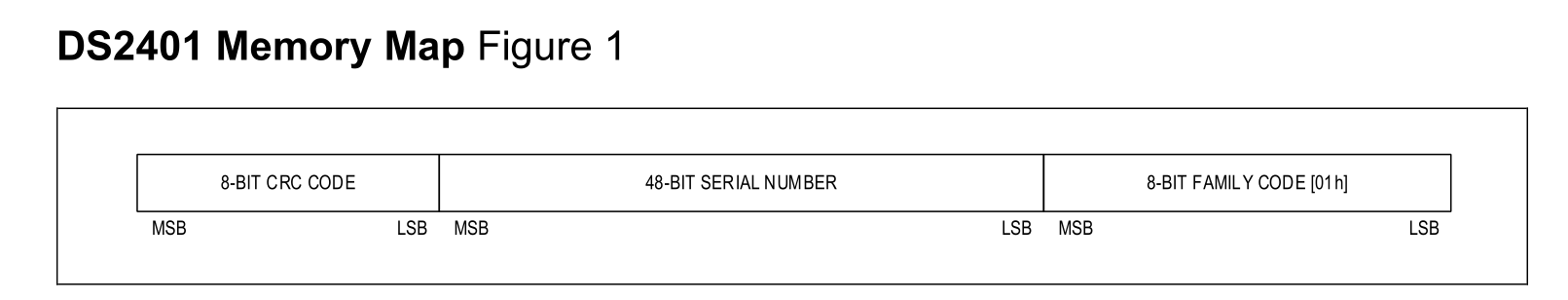

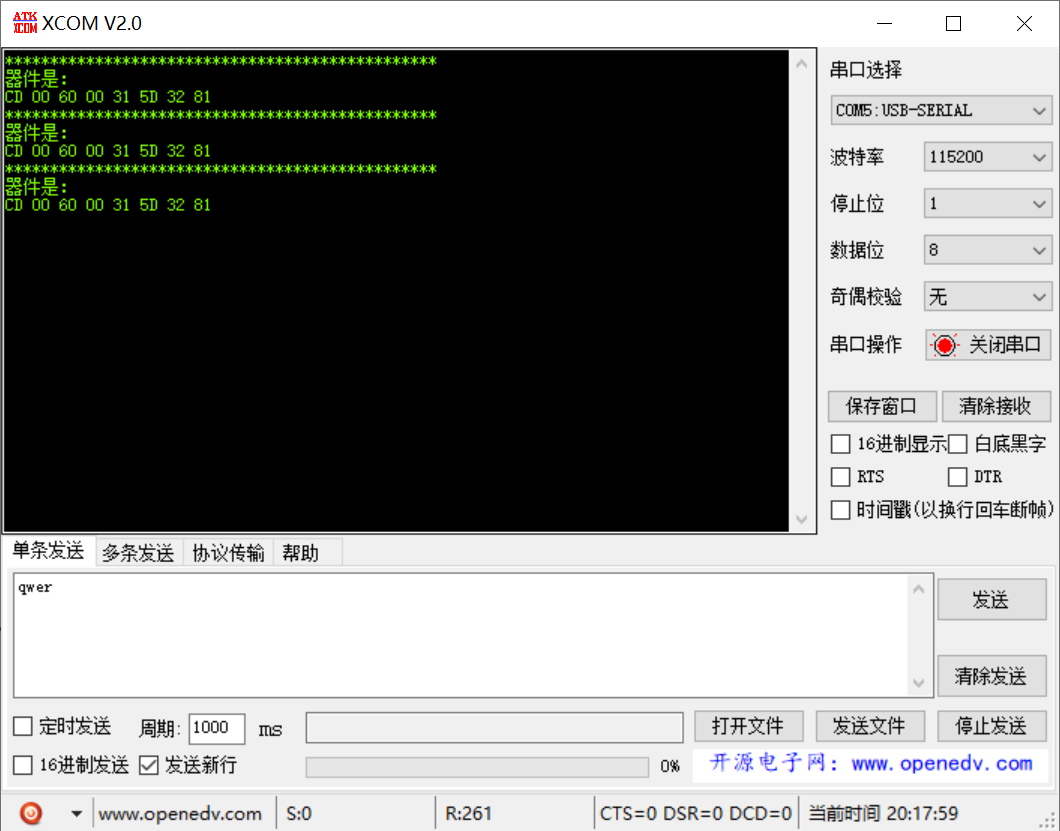

存储器映射：

DS2401的64位ROM包括：

• 8位CRC校验码

• 48位序列号

• 8位家族代码[01h]

交易序列：

通过1-Wire端口访问DS2401的序列包括初始化、ROM功能命令和数据读取。

1-Wire信号：

DS2401要求严格的协议以确保数据完整性，包括重置序列、写0、写1和读数据。

CRC生成：

为了验证从DS2401传输的数据，总线控制器可以从接收到的数据生成CRC值，并与DS2401中存储的最后8位的值进行比较。

定制DS2401：

Analog Devices提供定制服务，可以在48位序列号的12位最显著位中注册并分配特定的客户ID。

绝对最大额定值和电气特性：

文档提供了详细的电气特性和绝对最大额定值，包括工作电压范围、存储温度范围、引脚温度（焊接时）等。

封装信息：

提供了不同封装类型的详细信息，包括TO-92、TSOC、SOT-223、Flip Chip和WLP。
