题目

30、单片机通信

基本要求：

·设计一串口通信程序，波特率 9600，通过 RS232 与 PC 机通信。

·由 PC 机向单片机发送字符串数据，单片机接收到数据后发回 PC 机，其中电脑发送 大写英文字母时单片机返回小写英文字母，发送小写英文字母时单片机返回大写英文字母，其他原样返回。

·单片机接收字符时应在 LCD 上显示该字符串。

·按键改变波特率，至少以三种波特率再通信。

·存储并用键盘查询、显示存储的数据串。

虚拟串口

https://aijishu.com/a/1060000000127604

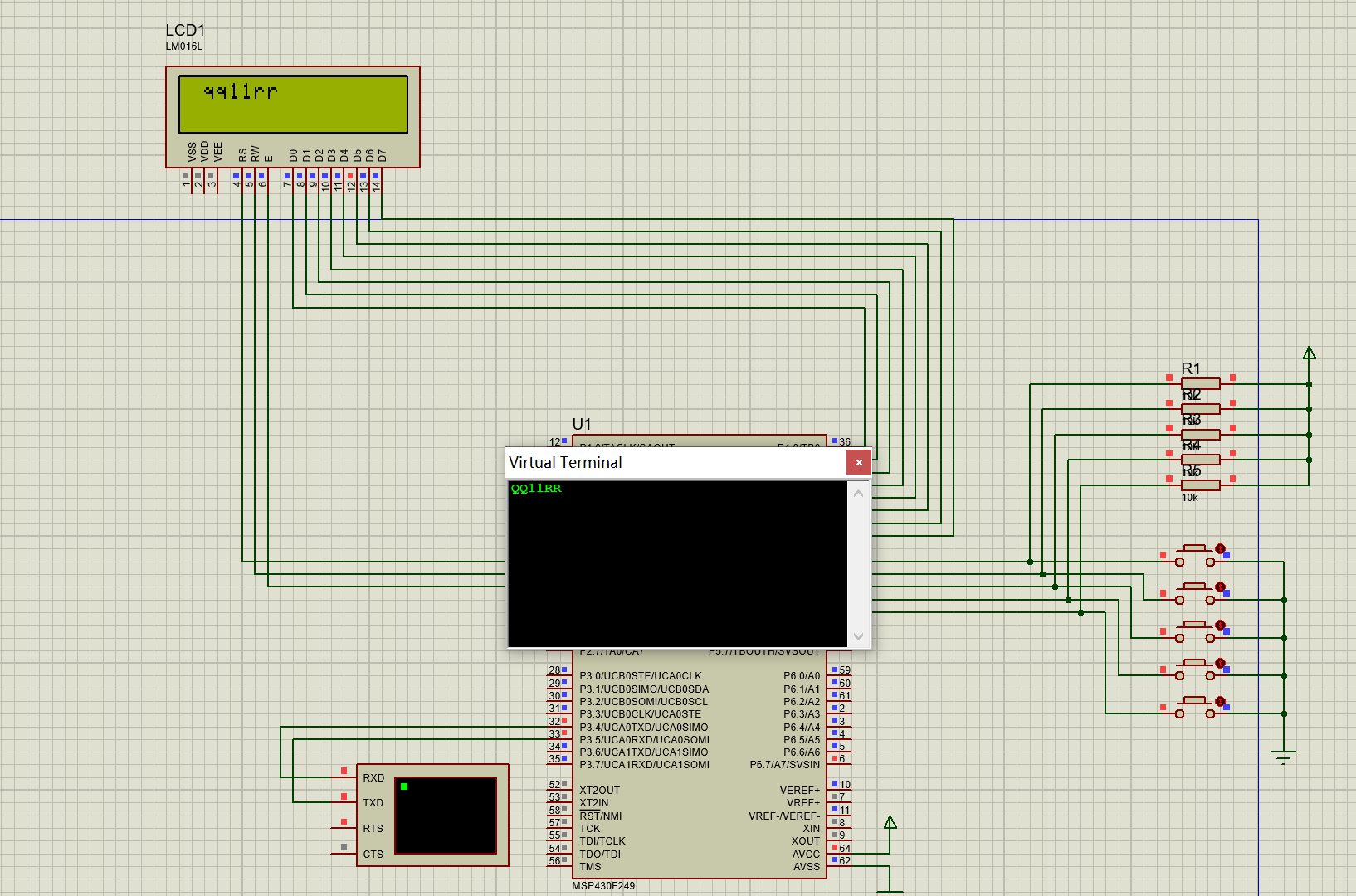

仿真图

程序介绍

实验目的

掌握MSP430F249单片机的基本编程方法。

理解并实现串口通信机制，包括波特率的设置与调整。

实现与PC机的串口通信，完成特定数据的接收、处理与发送。

学习LCD显示模块的基本操作，实现字符与字符串的显示。

通过按键操作，实现对波特率的调整与数据存储内容的查询。

实验设备

MSP430F249开发板

LCD1602显示屏

RS232串口线

PC机

开发与调试软件（如IAR Embedded Workbench）

实验原理

串口通信

串口通信是一种广泛应用的通信方式，通过串行端口以串行方式传输数据。本实验通过配置MSP430F249单片机的USART模块，实现与PC机之间的串行通信。

LCD显示

LCD1602是一种字符型液晶显示屏，可以显示2行，每行16个字符。通过设置数据与控制线，可以在LCD上显示所需的文字信息。

按键操作

通过检测按键的按下与释放，实现对程序运行状态的控制，如改变串口通信的波特率，以及查询存储的数据字符串。

程序设计

程序主要分为以下几个部分：

初始化配置

对单片机的I/O口、串口、LCD等进行初始化设置，包括波特率的初设定、LCD显示模式的设置等。

串口通信处理

实现串口接收中断服务函数，对接收到的数据按照要求进行处理：若收到大写英文字母，则转换为小写后发送回PC机；若收到小写英文字母，则转换为大写后发送回；其他字符则原样发送回。

LCD显示

在接收到字符串数据后，将其显示在LCD屏幕上。为了方便观察，实现了将接收到的字符串前加空格的显示方式。

按键操作

通过检测按键的不同，实现波特率的改变与数据存储内容的查询显示。波特率可以在9600、19200、115200之间切换；存储的数据字符串可以通过按键4和5进行前后查询。

数据存储

将接收到的字符串存储在预设的数组中，最多存储10条数据。通过按键操作，可以查询这些存储的数据。

功能分析

本程序成功实现了以下功能：

实现了与PC机的串口通信，能够接收PC机发送的字符串数据，并按要求处理后发回。

通过LCD显示，可以实时查看接收到的字符串数据。

通过按键操作，能够改变串口通信的波特率，实现不同速率下的数据传输。

可以存储接收到的字符串数据，并通过按键查询显示存储的数据内容。

实验总结

通过本实验，深入理解了MSP430F249单片机的串口通信机制，学会了LCD显示模块的使用方法，同时也掌握了通过按键操作控制程序运行逻辑的技巧。此外，本实验也锻炼了对于程序逻辑的设计与实现能力，加深了对嵌入式系统编程的理解。
