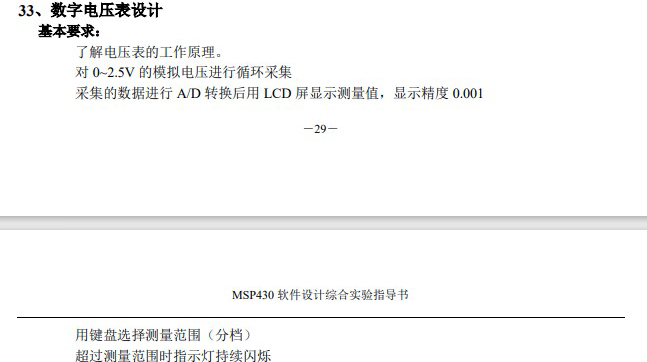

题目要求

33、数字电压表设计

基本要求:

了解电压表的工作原理。

对0~2.5V的模拟电压进行循环采集

采集的数据进行A/D转换后用LCD屏显示测量值,显示精度0.0001

用键盘选择测量范围(分档)

超过测量范围时指示灯持续闪烁

第1版方案

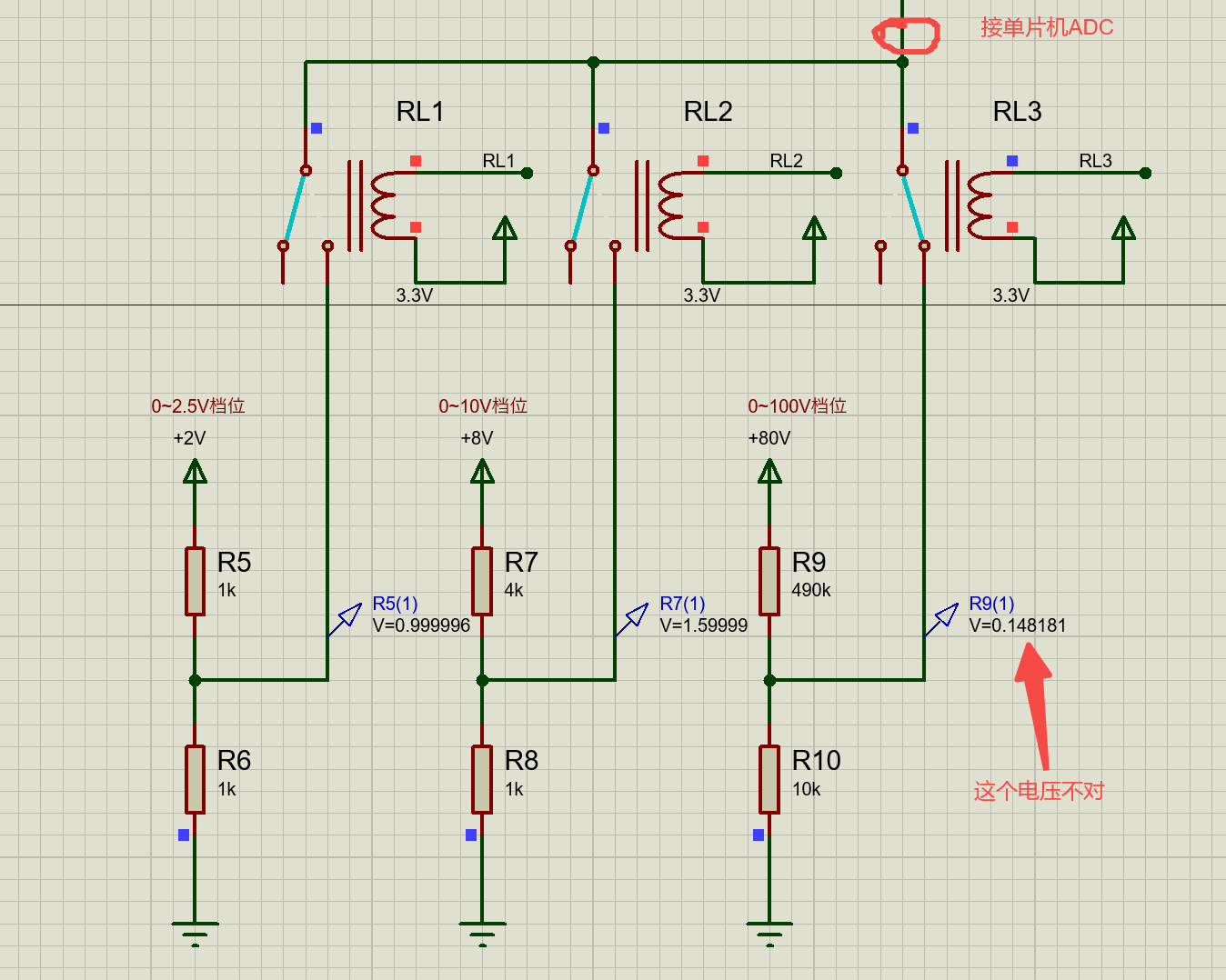

两个电阻对80V电压分压，分压倍数是50倍率，所以MSP430得到的电压乘以50倍就是原始电压。

但proteus对分立元件分压仿真有ＢＵＧ，下图中可以看到，分压后是1.6V的，但是仿真出来是0.148181V，这是有问题的。

第2版方案

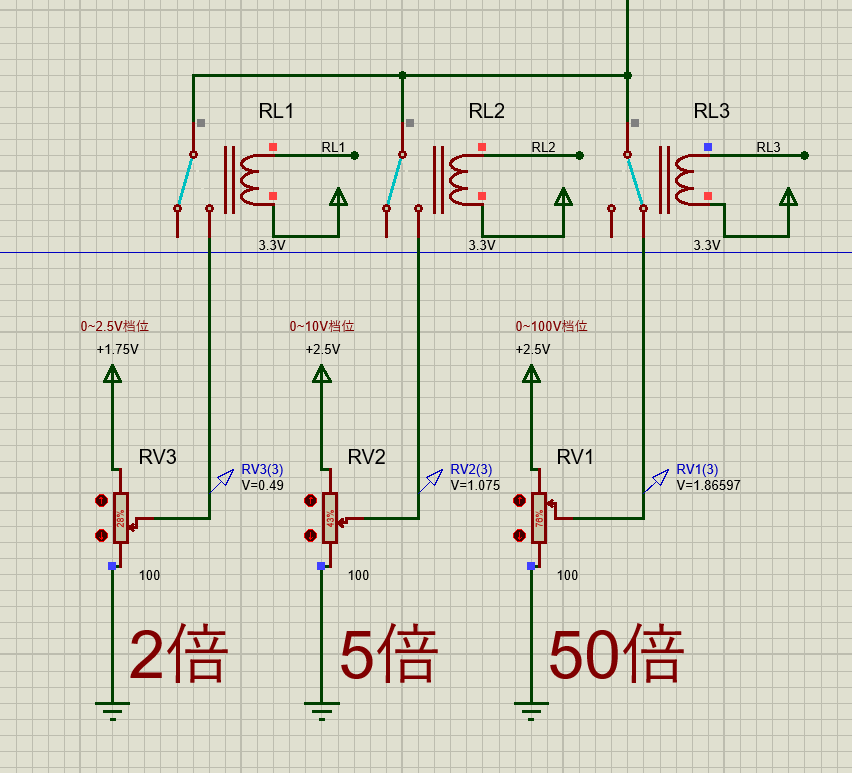

这个档位是0到100V的档位，想要50倍率分压后测电压，那不如想简单点，用一个独立元件滑动变阻器来代替即可，比如有0到2.5V的电压调节，程序上自己乘以50倍就好了。

对于程序的逻辑，是契合题目的意思的，这就是可以的了。

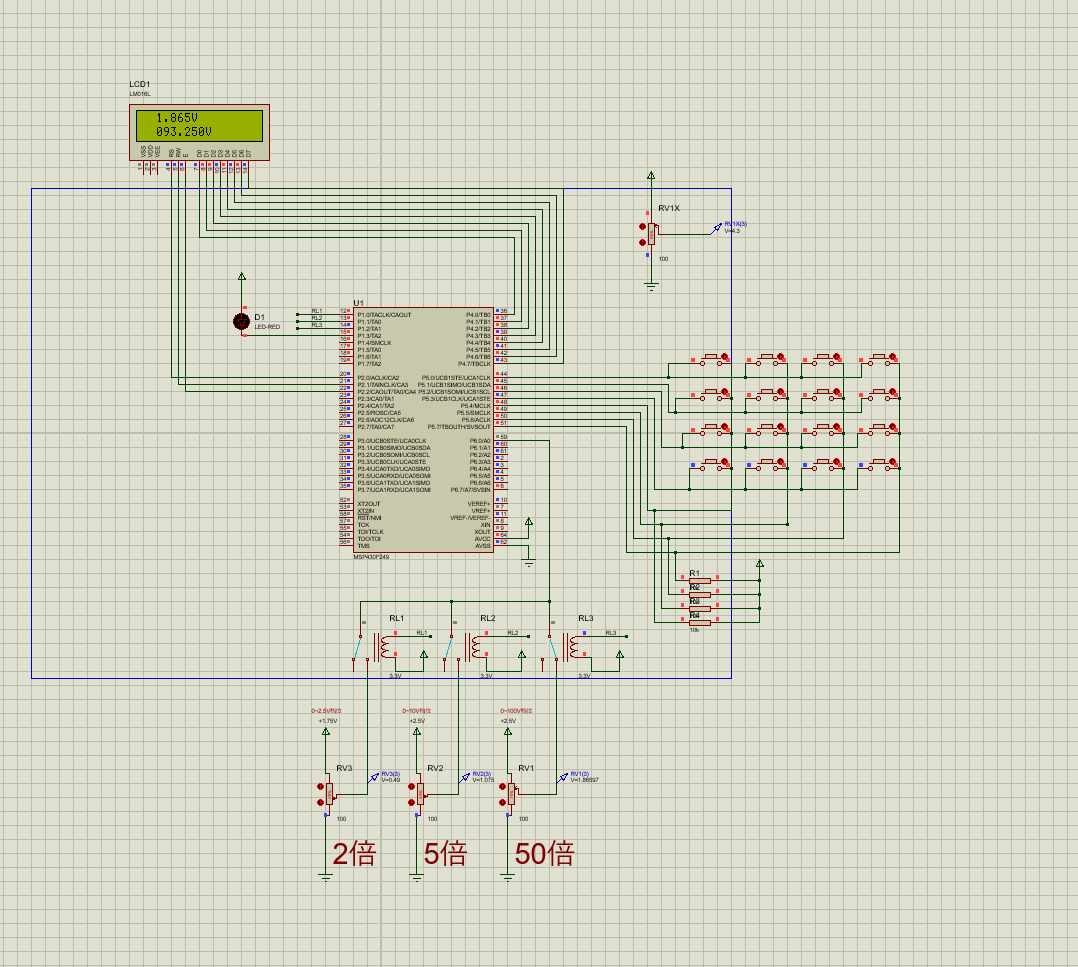

整体图是这样的：

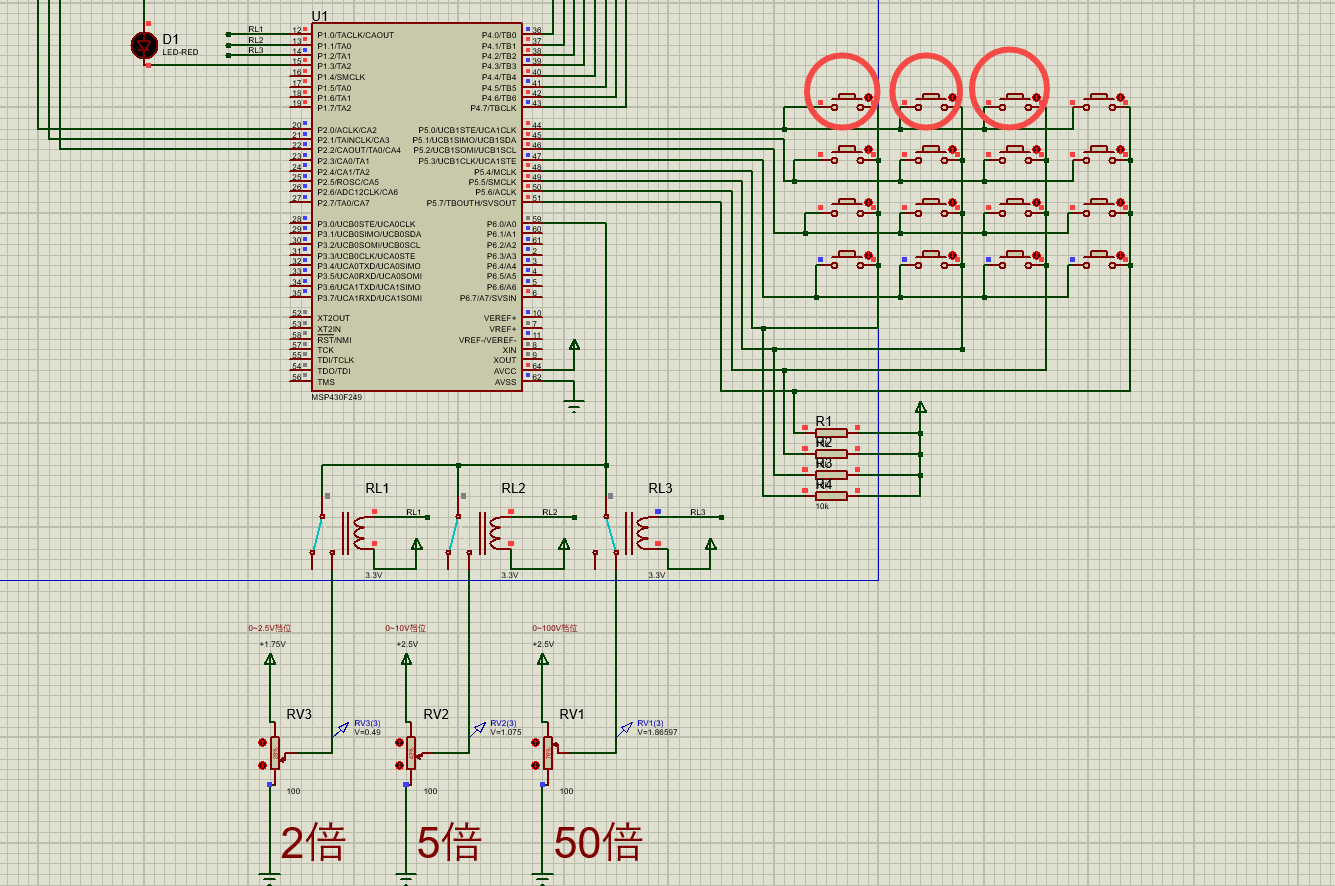

这三个按键就分别控制某一个继电器打开，即是打开了某一个档位：

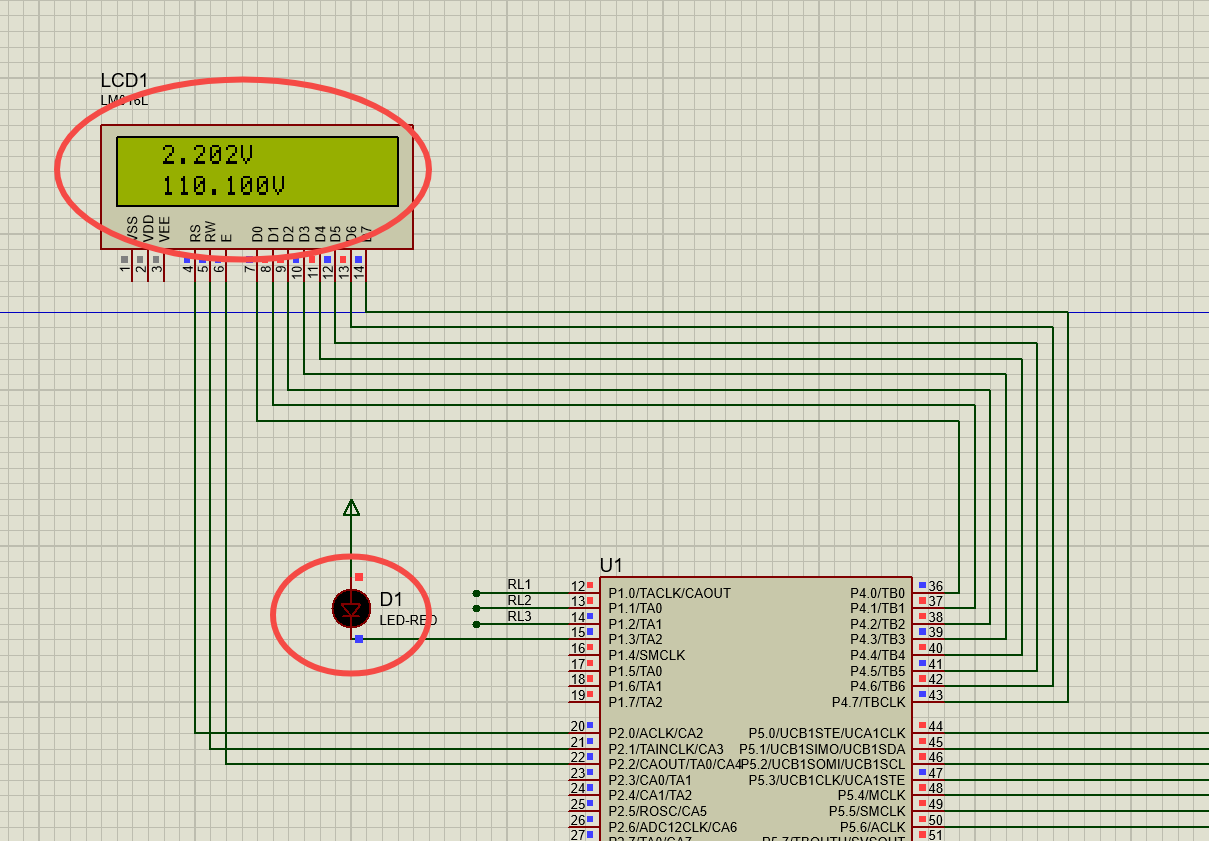

屏幕上显示的，第一行是单片机测到的实际电压，这个和探针的电压是一样的。

第二行显示的是乘以倍率之后的电压，比如档位3是0到100v，假设的倍率是50倍。实际要做实物就按方案1的电路图，程序也可以用方案2的程序，道理都是想通的。

高于测量范围，小灯闪烁。

代码介绍

这是一个基于MSP430F249微控制器的程序，主要实现了以下功能：

1. 初始化LCD显示屏，包括设置端口方向、选择普通I/O口、设置数据传输模式等。

2. 定义了LCD显示相关的函数，包括写入指令、写入数据、设置显示位置、显示字符、显示字符串等。

3. 实现了获取按键信息的函数，通过P5口读取按键的状态，根据按键的不同情况返回相应的键值。

4. 设置ADC进行模拟信号的采样，通过P6.0口连接ADC进行模拟信号输入。

5. 定义了LED的闪烁功能，通过定时器中断实现LED的闪烁，当达到一定条件时会触发LED的闪烁。

6. 主函数中进行了系统的初始化，包括停止看门狗、设置端口方向、初始化LCD、ADC等。

7. 在主循环中，进行ADC的采样并显示在LCD上，根据按键输入切换不同的档位。

8. 利用定时器中断控制LED的闪烁。

总的来说，这个程序实现了一种基于MSP430F249的控制系统，包括按键输入、模拟信号采样、LCD显示和LED控制等功能。

获取代码和仿真

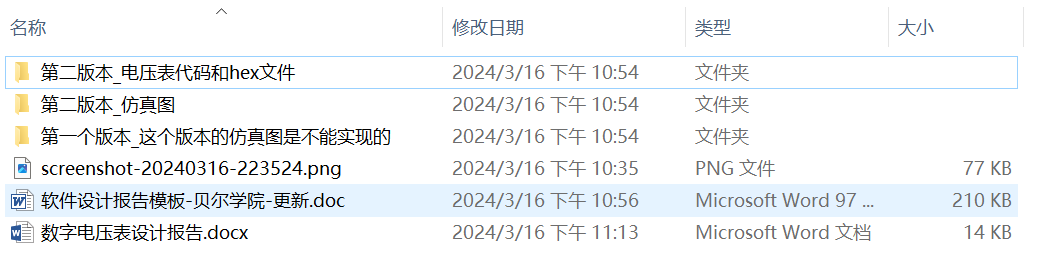

代码和仿真：

python
https://docs.qq.com/sheet/DUEdqZ2lmbmR6UVdU?tab=BB08J2
