硬件：

（1）STM32F103C8T6最小板（）

（2）GM65二维码扫描模块

（3）DS1302实时时钟模块

（4）AT24C02 存储设备

（5）蜂鸣器

（6）IIC OLED显示器

（7）按键

软件用法：

（1） 管理员身份可以对AT24C02里的身份码进行增加、删除、修改、查看，需要单片机程序支持；

（2） 手机app是需要开发才行的，手机app里填写身份码，然后由手机程序生成一个与时间相关的二维码；身份码就是自己的密码id，不能告诉别人，身份码在AT24C02有存储；

（3） 单片机扫码后，单片机程序检验校验码是否正常，AT24C02里面有没有这个身份码，然后核实时间有没有过期；

（4） 校验码没通过要蜂鸣器报警1分钟；

（5） 没身份码要显示error；

（6） 时间过期的二维码要显示late；

（7） 如何二维码符合，需要记忆存储两次二维码扫码的间隔时间，与身份码绑定，即是说身份码在最近用了这个设备多长的时间。需要单片机程序支持对此信息的查看。

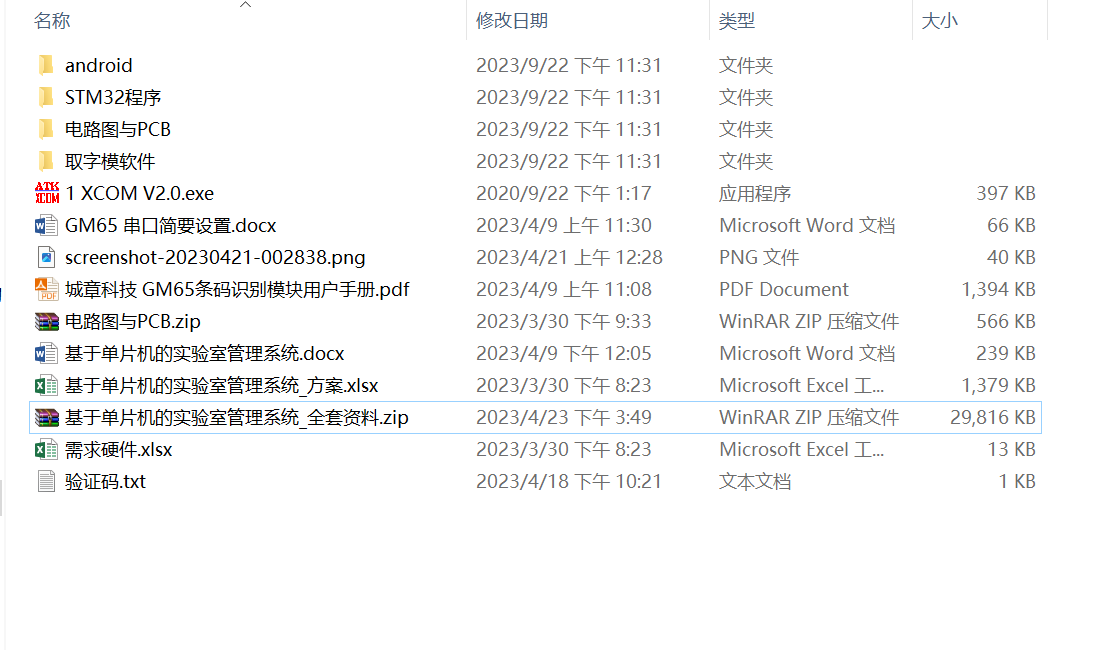

交付物：

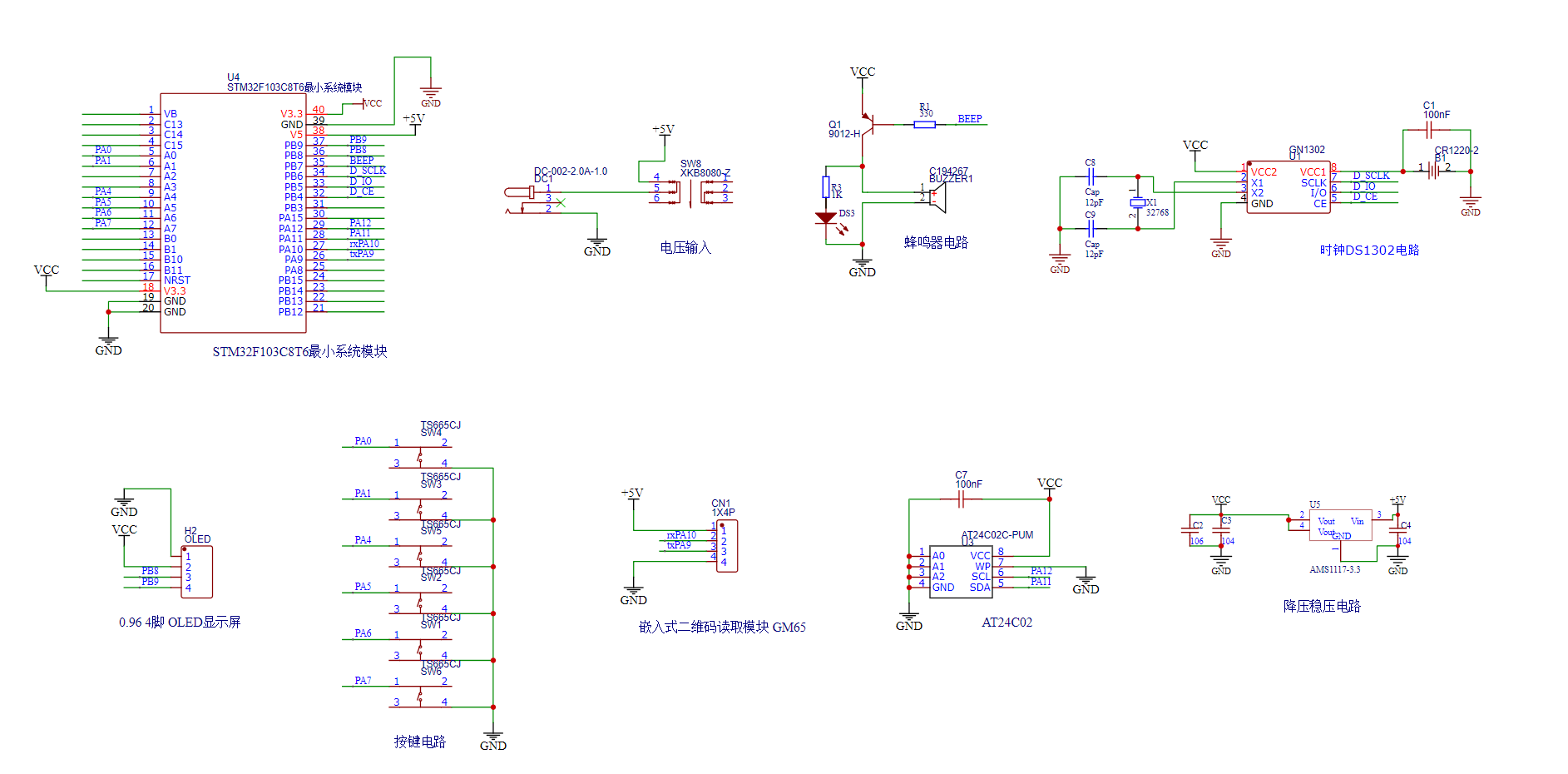

立创EDA的电路原理图；

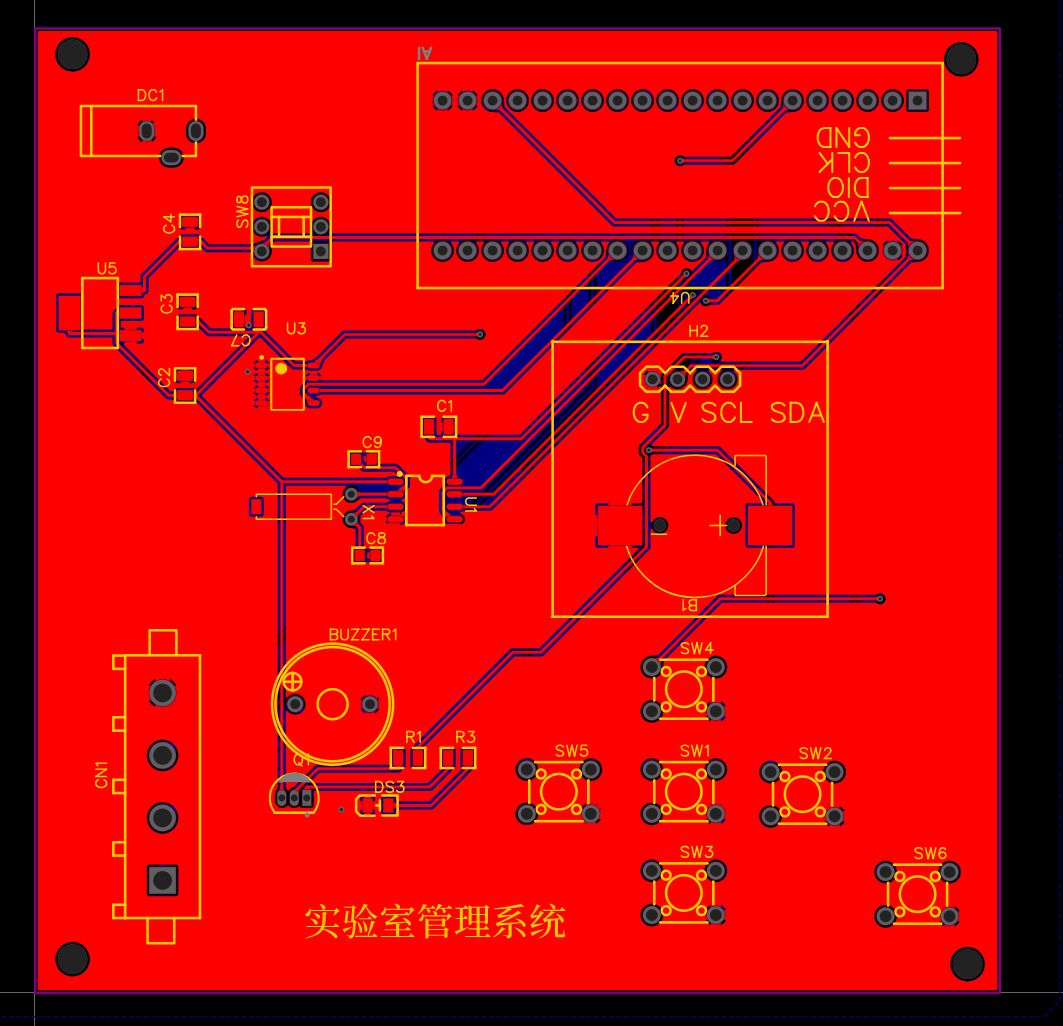

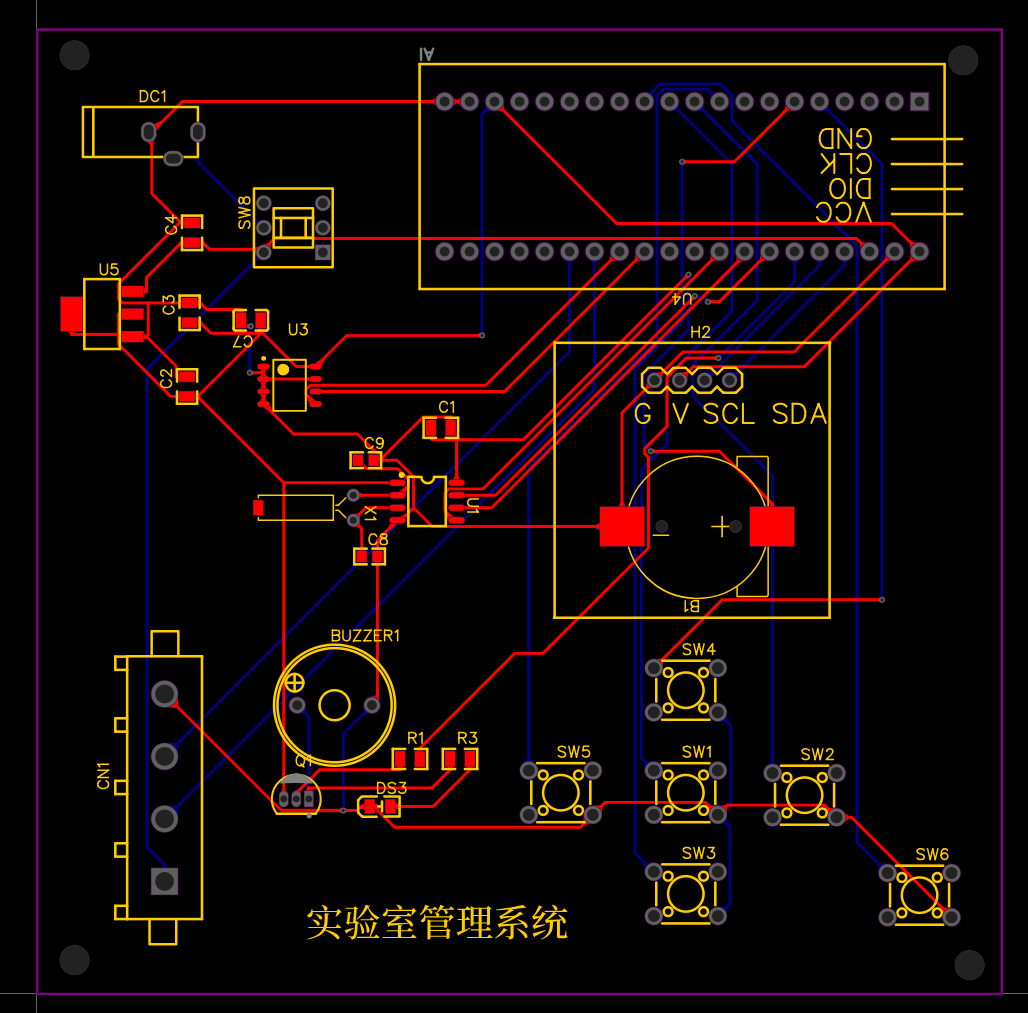

立创EDA的PCB版图；

C程序源码；

手机app程序源码和编译后的apk安装包，是android软件；

实物pcb到手即用；

使用的演示视频；

最终实物的样式如图，注意使用的单片机是STM32最小板。

STM32源码请打开下载：

bash
http://dt3.8tupian.net/2/28880a56b6666.pg3
