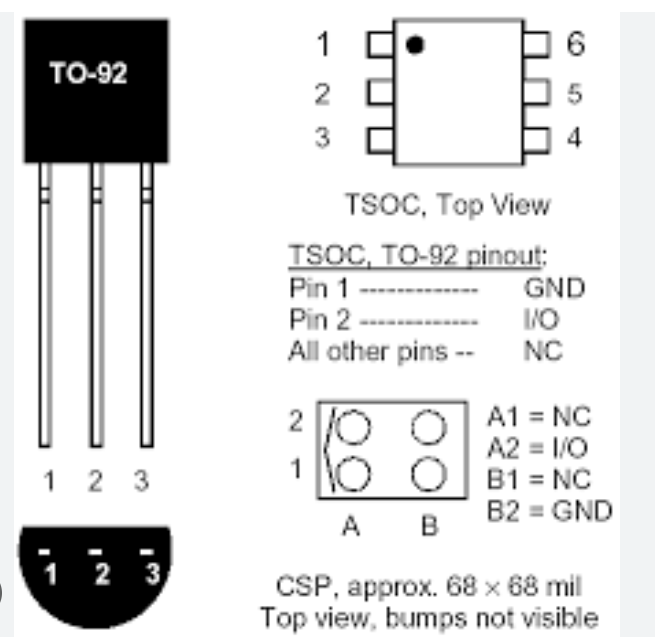

芯片介绍

芯片介绍： https://qq742971636.blog.csdn.net/article/details/132164189

DS2431内部有128个字节的数据，这篇博客可以对这128个字节的数据进行读写，而有的人想要改写芯片ROM，这是芯片的唯一地址，请看这里 https://blog.csdn.net/x1131230123/article/details/135667146

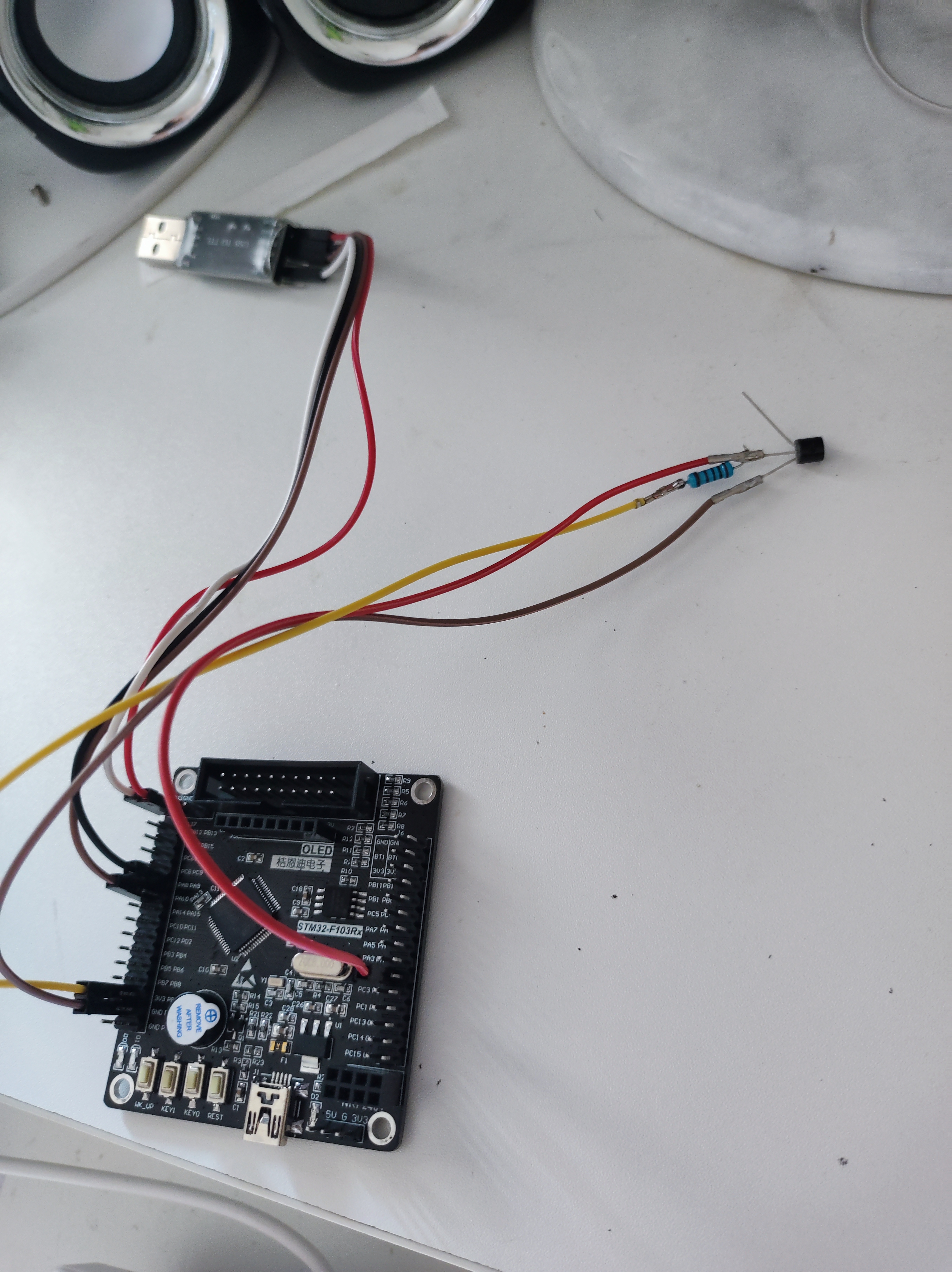

接线

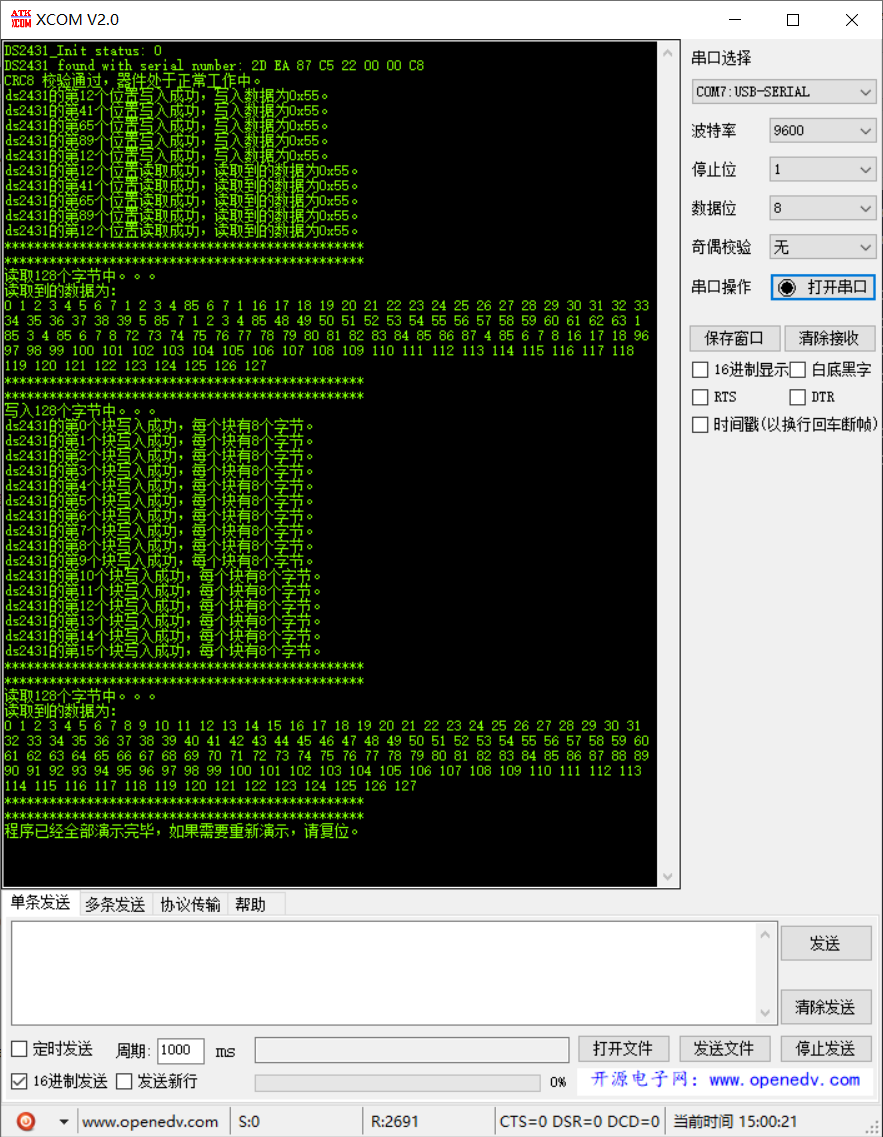

串口结果：

进一步设计

很多用户希望快捷读取和写入芯片，为此专门设计了一个程序，有需要可以私，用法如下：

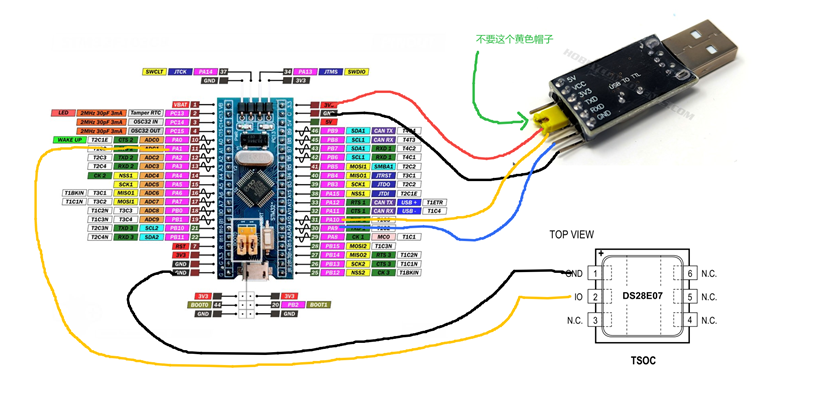

接线方式参考下面这个图：

CH340是串口模块，和单片机接线四根：

3V3--------单片机的3V3

GND--------单片机的GND

TXD--------单片机的PA10

RXD--------单片机的PA9

DS2401或者DS28E07，和单片机的接线两根：

GND--------单片机的GND

IO--------单片机的PA1

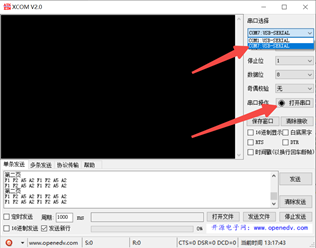

CH340插电脑上，打开电脑串口助手软件XCOM，选择正确com口，然后点击打开串口：

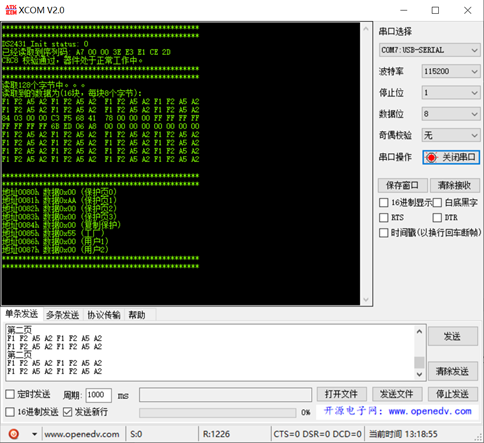

打开串口后，按一下单片机的复位按键，则单片机会读取DS2431的信息。会看到芯片里目前的ID码和数据，ID码是固定不可修改的，数据是128个字节，一个字节就是类似十六进制的0x15，也可以看到芯片里目前的保护页状态，一旦保护后，对应页的数据也无法更改，只有保护页数据是0x00，才能修改对应页。下图中，保护页1的数据是0xAA，这说明保护页1的数据不可更改。

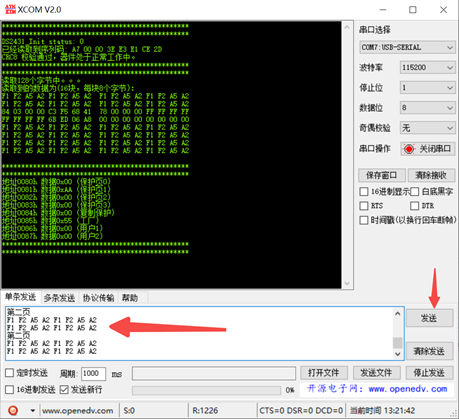

自己可以用txt中写128个字节的数据，点击发送给单片机，只要是大小写的a到f，数字0到9，都会被单片机程序识别到，如果是128个数据，单片机就会执行写入操作，会写入到芯片128个字节。

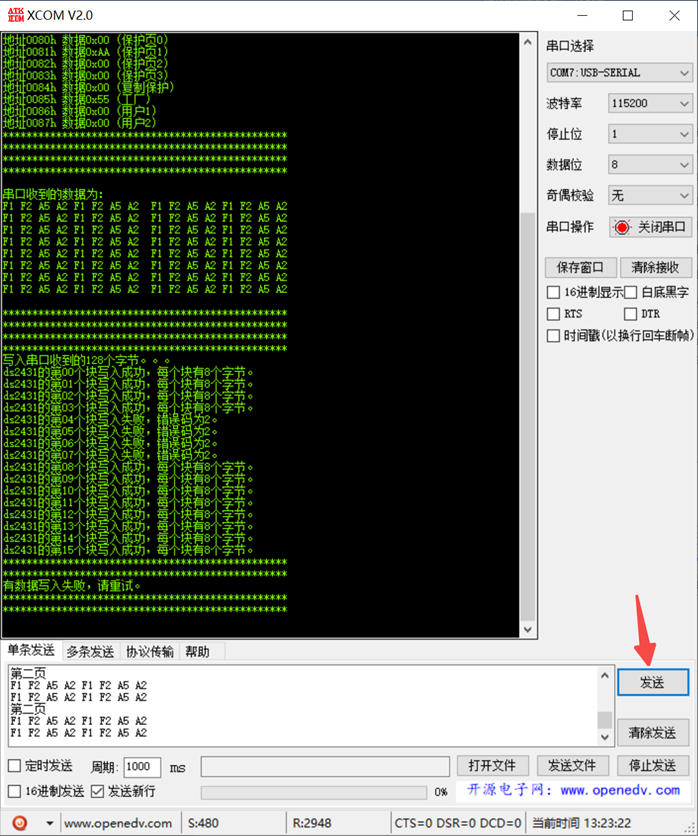

下图是点击发送后的状态，会显示出当前收到的128个数据是什么，并执行写入，可以看到页1因为保护了所以写入不了，其他页都已经正常写入。
