一个简单的sin波形发生器

代码：

c
#include <msp430.h>
#define uchar unsigned char
#define CPU_F ((double)1000000)//cpu frequency1000000
#define delay_us(x) __delay_cycles((long)(CPU_F*(double)x/1000000.0))
#define delay_ms(x) __delay_cycles((long)(CPU_F*(double)x/1000.0))
#define CS_SET P2OUT |= BIT6
#define CS_CLR P2OUT &= ~BIT6       //P26 CS
#define WR_SET P2OUT |= BIT7
#define WR_CLR P2OUT &= ~BIT7     //P27 WR
#define DI P1OUT   //DI
const uchar sin_a[52] = {128, 143, 159, 174, 188, 201, 213, 224, 234, 242, 248, 252, 255, 255, 254, 251, 246, 239, 230, 220, 209, 196, 182, 168, 153, 137, 121, 106, 91, 76, 62, 49, 37, 27, 18, 11, 5, 1, 0, 0, 2, 6, 12, 19, 28, 39, 51, 64, 78, 93, 108, 124 };
void write_dac(uchar data)    //dac写数据函数
{
    CS_CLR;
    DI = data;
    WR_CLR;
    delay_us(1);
    WR_SET;   //latch data
    CS_SET;
}
void sin()     //正弦波发生函数
{
    uchar i;
    for (i = 0; i < 52; i++)
    {
        write_dac(sin_a[i]);
    }
}
void main(void)
{
    WDTCTL = WDTPW + WDTHOLD;// Stop WDT
    P1DIR = 0xff;//0832的数据位
    P2DIR |= BIT6 + BIT7;
    P2SEL &= ~(BIT6 + BIT7);
    for (;;)
    {
        sin();
    }
}

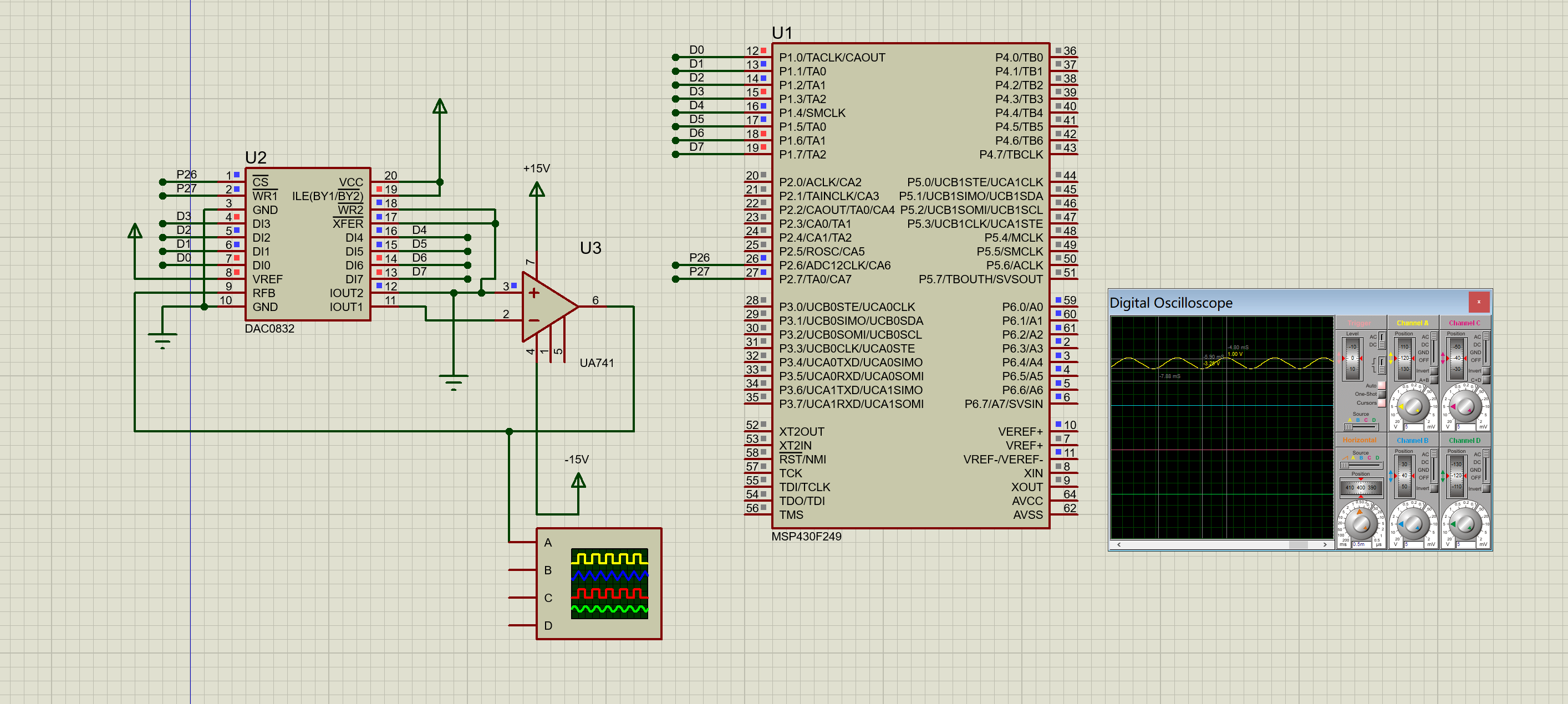

仿真：

控制频率、幅度

频率依靠定时器可以较为精准控制，但幅度只能加一点减一点。

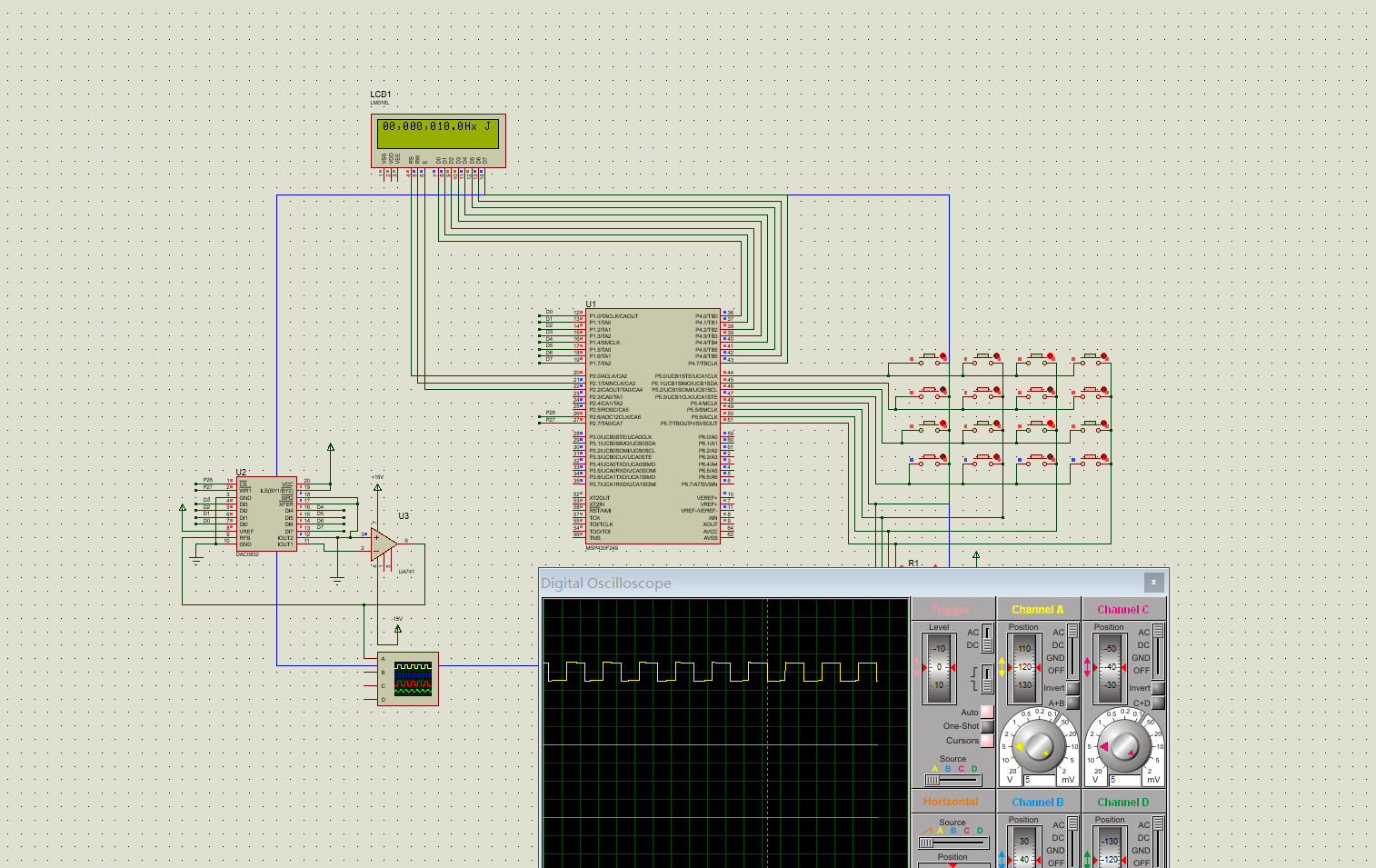

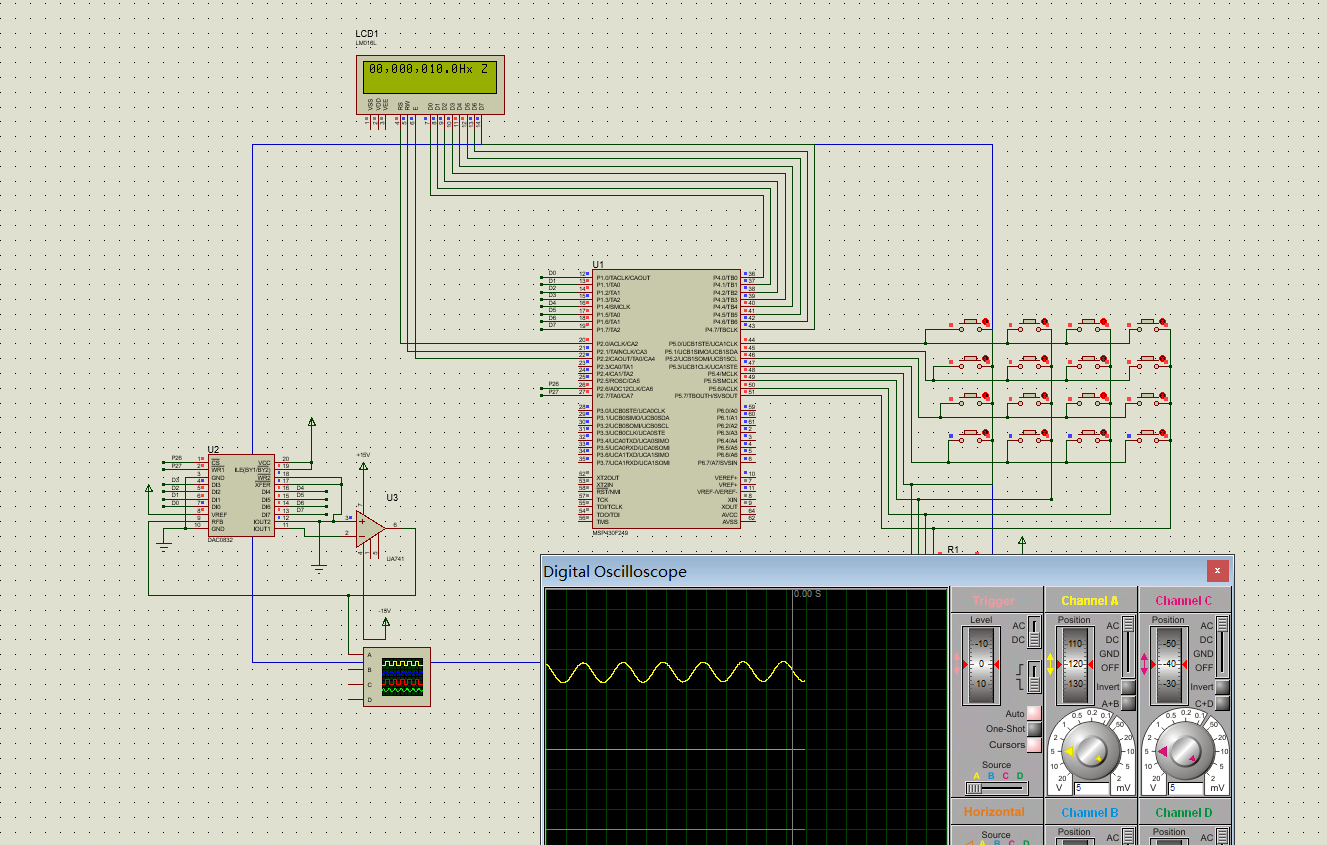

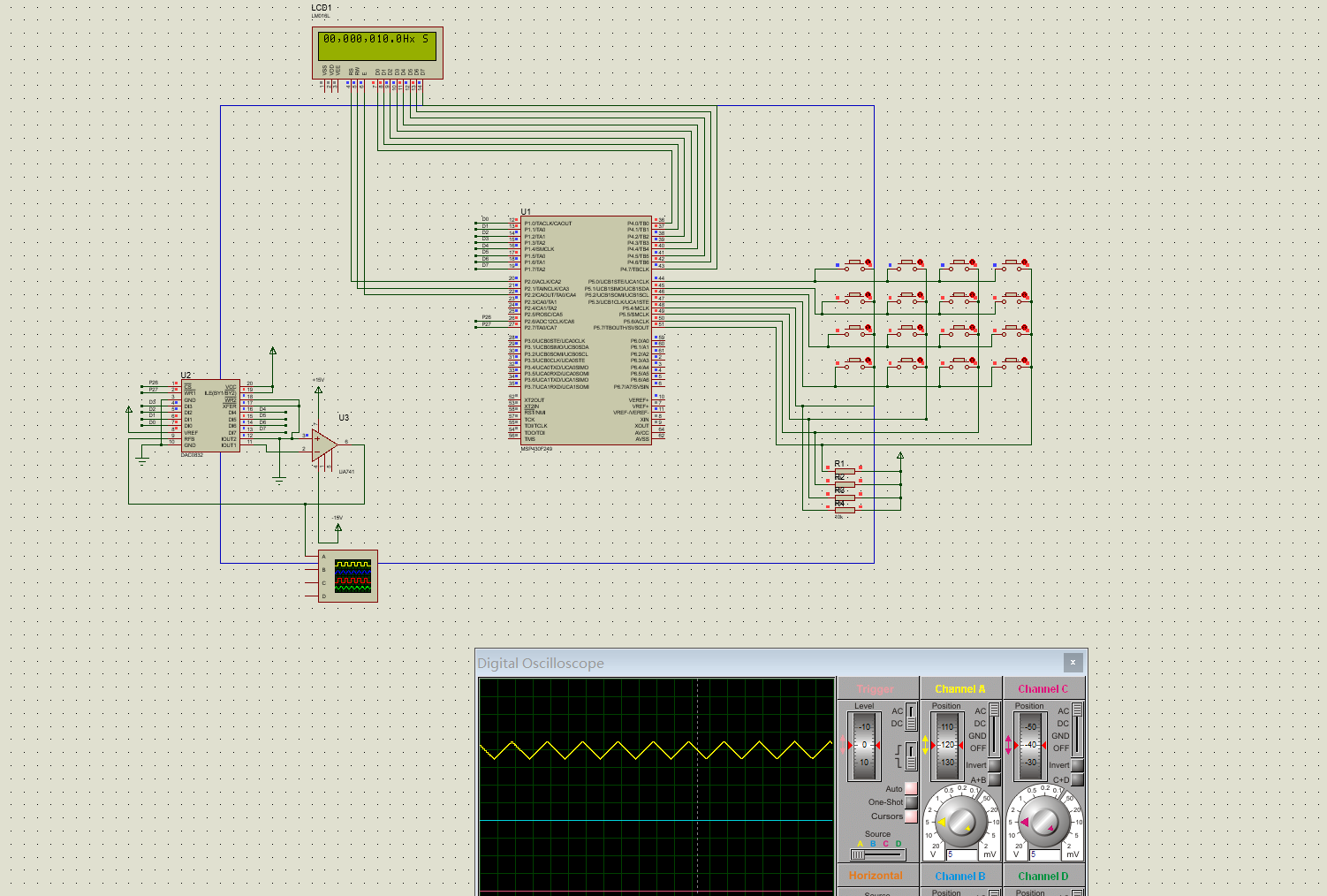

稍微修改后，按键调节频率和幅度，产生正弦、矩形、三角波：

仿真图和程序源码：http://dt2.8tupian.net/2/28880a10b9990.pg3
