目录

步骤
电路图
效果图
原理
代码
帮助、问询

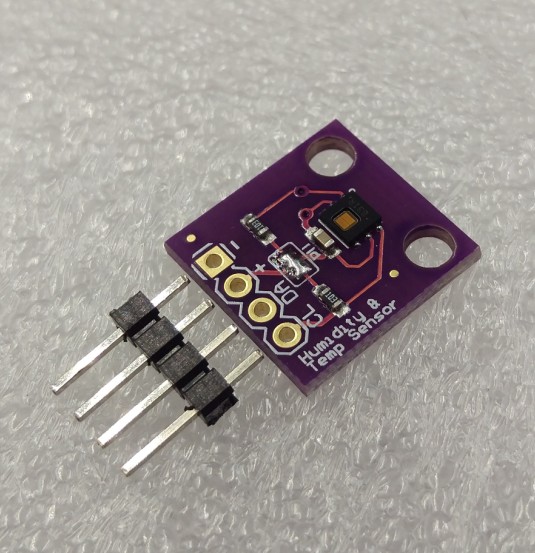

步骤

1 读取 Manufacturer_ID_value 和 Device_ID_value,看是不是数据手册中的数值

2 写入0X02寄存器配置,关闭加热器,设置温湿度sequence mode读取,14位精度

Configuration_1 0x1000 // Heater disabled, Temperature and Humidity are acquired in sequence, Temperature first., 14-bit resolution

3 读取0x00 和 0x01 的温湿度数值

4 依据手册中的公式转化为温湿度

在这里插入图片描述

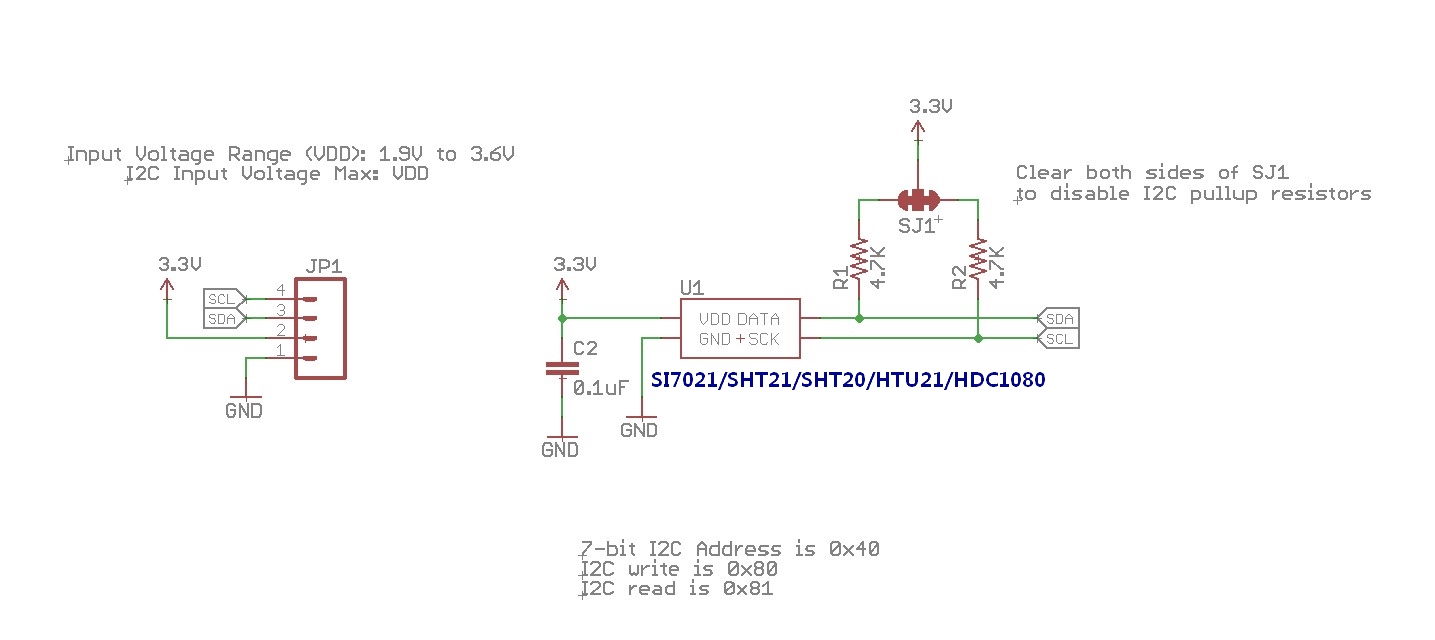

电路图

在这里插入图片描述

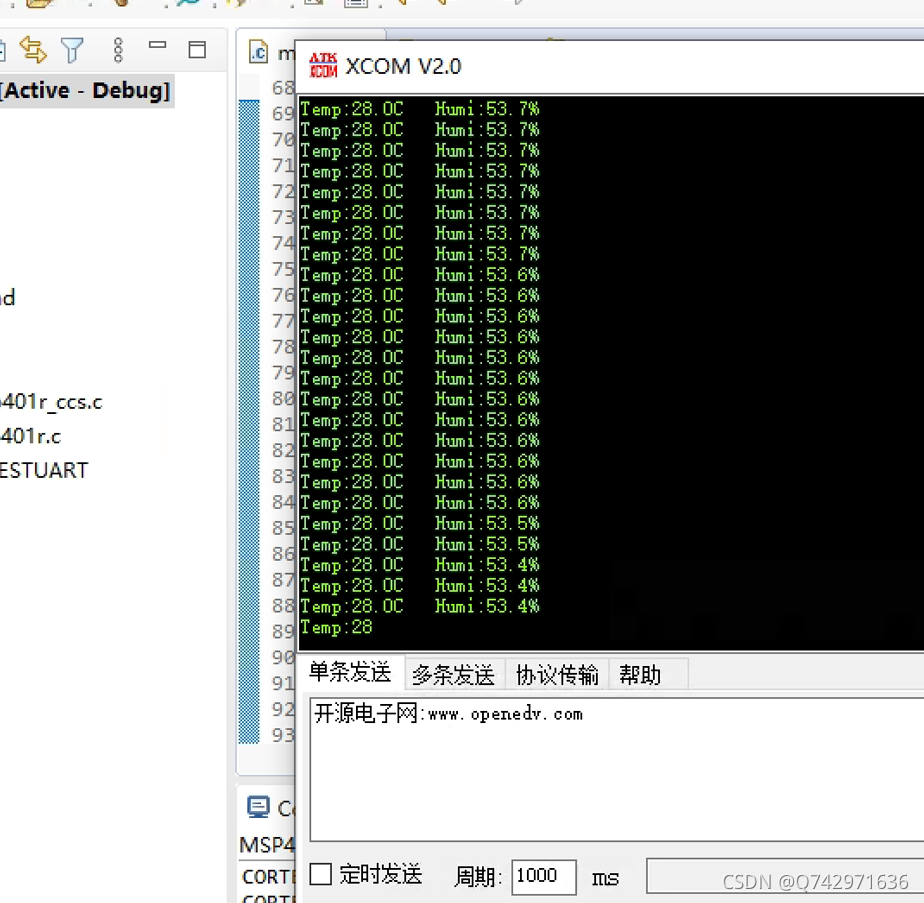

效果图

在这里插入图片描述

原理

这段代码是一个嵌入式系统程序,采用C语言编写。它的作用是通过DHT11传感器获取温湿度数据,并将数据显示在OLED屏幕上。

下面是对代码的详细解释:

int main(void):定义了main函数,是程序的入口。

unsigned char dis[10];:定义了一个长度为10的无符号字符数组dis,用于存储要显示的字符串。

WDTCTL = WDTPW + WDTHOLD;:停止看门狗定时器,防止系统复位。

if (CALBC1_8MHZ == 0xFF):检查校准常量是否被擦除。

while (1);:如果校准常量被擦除,则进入死循环,陷入无限等待状态。

DCOCTL = 0;:选择最低的DCOx和MODx设置,即最低频率设置。

BCSCTL1 = CALBC1_8MHZ;:设置系统时钟频率为8MHz。

DCOCTL = CALDCO_8MHZ;:设置DCO步进和调制。

OLED_Init();:执行OLED初始化操作,准备显示数据。

OLED_ShowString(0, 0, "dht11:");:在OLED屏幕的第一行显示"dht11:"。

while (1):进入一个无限循环,用于不断读取并显示温湿度数据。

if (start_DHT11()):如果启动DHT11传感器成功。

dis[0] = DHT11T_Data_H % 100 / 10 + '0';:将温度数据的十位数转换为字符并存储在dis数组的第一个位置。

dis[1] = DHT11T_Data_H % 10 + '0';:将温度数据的个位数转换为字符并存储在dis数组的第二个位置。

dis[2] = 'C';:存储字符'C',表示摄氏度单位。

dis[3] = ' ';:存储一个空格字符。

dis[4] = DHT11RH_Data_H % 100 / 10 + '0';:将湿度数据的十位数转换为字符并存储在dis数组的第四个位置。

dis[5] = DHT11RH_Data_H % 10 + '0';:将湿度数据的个位数转换为字符并存储在dis数组的第五个位置。

dis[6] = '%';:存储字符'%',表示湿度的百分比符号。

dis[7] = 0;:在dis数组的末尾加上字符串结束符。

OLED_ShowString(0, 2, dis);:在OLED屏幕的第三行显示dis数组中的数据。

delay_ms(2000);:延时2秒,使程序每2秒读取一次温湿度数据。

以上就是这段代码的解释,它的功能是通过DHT11传感器获取温湿度数据,并将数据显示在OLED屏幕上。

c
// 使用SysTick延时 //注意:断电的时候才能接线!不要把VCC和GND接反!也不要给HDC1080提供5V的电压供电!不然都有可能损坏HDC1080! // * | 3v3|----|HDC1080 + // * | | | // * | | | // * | GND|----|HDC1080 - // * | | | // * | | | // * | P3.7|----|HDC1080 DA // * | | | // * | | | // * | P3.6|----|HDC1080 CL // * | | | // * | | | // * RST -| P3.3/UCA0TXD|----| // * | | | // * | | | // * | P3.2/UCA0RXD|----| /* DriverLib Includes */ #include <ti/devices/msp432p4xx/driverlib/driverlib.h> /* Standard Includes */ #include <stdint.h> #include <stdbool.h> #include "myiic.h" uint8_t TXData = 1; uint8_t RXData = 0; const eUSCI_UART_ConfigV1 uartConfig = { EUSCI_A_UART_CLOCKSOURCE_SMCLK, // SMCLK Clock Source 156, // BRDIV = 13 4, // UCxBRF = 0 0, // UCxBRS = 37 EUSCI_A_UART_NO_PARITY, // No Parity EUSCI_A_UART_LSB_FIRST, // LSB First EUSCI_A_UART_ONE_STOP_BIT, // One stop bit EUSCI_A_UART_MODE, // UART mode EUSCI_A_UART_OVERSAMPLING_BAUDRATE_GENERATION, // Oversampling EUSCI_A_UART_8_BIT_LEN // 8 bit data length }; void send_str(unsigned char *p) { while (*p) { MAP_UART_transmitData(EUSCI_A0_BASE, *p++); delay_ms(5); } } typedef enum { TEMPERATURE = 0x00, HUMIDITY = 0x01, CONFIGURATION = 0x02, MANUFACTURER_ID = 0xFE, DEVICE_ID = 0xFF, SERIAL_ID_FIRST = 0xFB, SERIAL_ID_MID = 0xFC, SERIAL_ID_LAST = 0xFD, } HDC1080_Pointers; extern int org_tem, org_hum; unsigned char send[50]; int sendi = 0; int main(void) { unsigned char datax1[4]; /* Halting WDT */ MAP_WDT_A_holdTimer(); /* Selecting P1.2 and P1.3 in UART mode and P1.0 as output (LED) */ MAP_GPIO_setAsPeripheralModuleFunctionInputPin( GPIO_PORT_P1, GPIO_PIN2 | GPIO_PIN3, GPIO_PRIMARY_MODULE_FUNCTION); /* Configuring P1.0 as output */ MAP_GPIO_setAsOutputPin(GPIO_PORT_P1, GPIO_PIN0); MAP_GPIO_setOutputLowOnPin(GPIO_PORT_P1, GPIO_PIN0); FlashCtl_setWaitState(FLASH_BANK0, 1); FlashCtl_setWaitState(FLASH_BANK1, 1); /* Setting DCO to 24MHz */ MAP_PCM_setCoreVoltageLevel(PCM_VCORE1); CS_setDCOCenteredFrequency(CS_DCO_FREQUENCY_24); /* Enabling the FPU for floating point operation */ MAP_FPU_enableModule(); MAP_FPU_enableLazyStacking(); /* Configuring UART Module */ MAP_UART_initModule(EUSCI_A0_BASE, &uartConfig); /* Enable UART module */ MAP_UART_enableModule(EUSCI_A0_BASE); /* Enabling interrupts */ MAP_UART_enableInterrupt(EUSCI_A0_BASE, EUSCI_A_UART_RECEIVE_INTERRUPT); MAP_Interrupt_enableInterrupt(INT_EUSCIA0); //MAP_Interrupt_enableSleepOnIsrExit(); /* Enabling MASTER interrupts */ MAP_Interrupt_enableMaster(); delay_init(24000000); /* 初始化 SysTick */ delay_ms(200); IIC_Init(); HDC1080_Init(); delay_ms(200); while (1) { I2C_Read_HDC1080_TempHumidity(HDC1080_I2C_ADDR, Temperature, datax1); Convert_HDC1080_TempHumidity(datax1); sendi = 0; send[sendi++] = 'T'; send[sendi++] = 'e'; send[sendi++] = 'm'; send[sendi++] = 'p'; send[sendi++] = ':'; send[sendi++] = '0' + org_tem % 1000 / 100; send[sendi++] = '0' + org_tem % 100 / 10; send[sendi++] = '.'; send[sendi++] = '0' + org_tem % 10; send[sendi++] = 'C'; send[sendi++] = ' '; send[sendi++] = ' '; send[sendi++] = ' '; send[sendi++] = 'H'; send[sendi++] = 'u'; send[sendi++] = 'm'; send[sendi++] = 'i'; send[sendi++] = ':'; send[sendi++] = '0' + org_hum % 1000 / 100; send[sendi++] = '0' + org_hum % 100 / 10; send[sendi++] = '.'; send[sendi++] = '0' + org_hum % 10; send[sendi++] = '%'; send[sendi++] = '\r'; send[sendi++] = '\n'; send[sendi++] = 0; delay_ms(1000); } } /* EUSCI A0 UART ISR - Echos data back to PC host */ void EUSCIA0_IRQHandler(void) { uint32_t status = MAP_UART_getEnabledInterruptStatus(EUSCI_A0_BASE); if (status & EUSCI_A_UART_RECEIVE_INTERRUPT_FLAG) { RXData = MAP_UART_receiveData(EUSCI_A0_BASE); if(RXData=='G') { send_str(send); } //MAP_UART_transmitData(EUSCI_A0_BASE, RXData); } }

代码

https://github.com/xddun/blog_code_search
